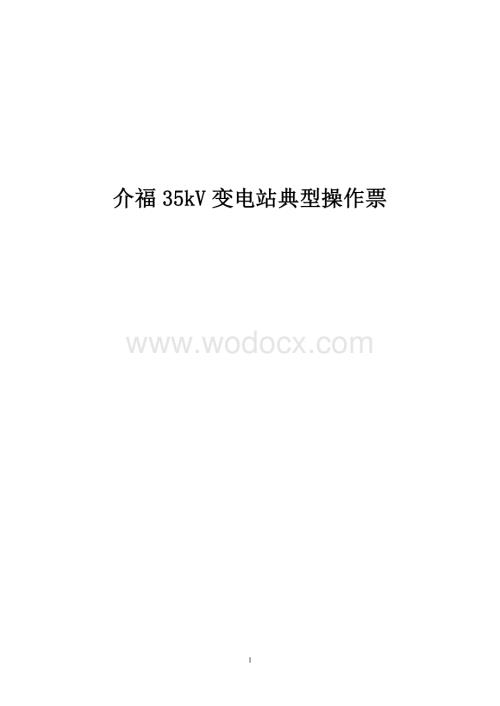

介福35kV变电站典型操作票范例12.doc

1、介福35kV变电站典型操作票文件更改履历表修订次修订日期修订条款修订人审核批准人备注12013.10.28根据福建电力有限公司操作票、工作票实施细则投运修订王鹏飞陈丽芳刘华诚许志敏22013.10.28根据福建电力有限公司操作票、工作票实施细则2010-02-01版 修订王鹏飞陈丽芳刘华诚许志敏34目次前 言1介福35kV变电站接线方式、运行方式21主变31.1.1介福变：1号主变及两侧开关由运行转检修31.1.1.1介福变：解除10kV备自投3介福变：查1号、2号主变各侧电流之和确小于2号主变额定电流31.1.1.2介福变：10kV、段母联900开关由热备用转合环运行31.1.1.3介福变：

2、1号主变10kV侧901开关由运行转热备用（解环）31.1.1.4介福变：1号主变由空载运行转冷备用（35kV母联300开关热备用、35kV三介线311运行）31.1.1.5介福变：1号主变及两侧开关由冷备用转检修（35kV母联300开关冷备用、35kV三介线311运行）31.1.2介福变：1号主变由运行转检修41.1.2.1介福变：解除10kV备自投4介福变：查1号、2号主变各侧电流之和确小于2号主变额定电流41.1.2.2介福变：10kV、段母联900开关由热备用转合环运行41.1.2.3介福变：1号主变10kV侧901开关由运行转热备用（解环）41.1.2.4介福变：1号主变由空载运行转

3、检修（35kV母联300开关冷备用、35kV三介线311运行）41.2.1介福变：1号主变及两侧开关由检修转运行51.2.1.1介福变：1号主变及两侧开关由检修转冷备用51.2.1.2介福变：1号主变由冷备用转空载运行（300开关冷备用，军福线311开关运行、901开关热备用）51.2.1.3介福变：1号主变10kV侧901开关由热备用转合环运行61.2.1.4介福变：10kV、段母联900开关由运行转热备用（解环）61.2.1.5介福变：投入10kV备自投61.2.2介福变：1号主变由检修转运行71.2.2.1介福变：1号主变由检修转空载运行（311开关冷备用、300开关冷备用，901开关热

4、备用）71.2.2.2介福变：1号主变10kV侧901开关由热备用转合环运行71.2.2.3介福变：10kV、段母联900开关由运行转热备用（解环）81.2.2.4介福变：投入10kV备自投82站用变、消弧装置82.1站用变82.1.1.1介福变：1号站用变及两侧开关由运行转检修82.1.1.2介福变：1号站用变本体由运行转检修82.1.1.3介福变：1号站用变由运行转冷备用92.1.2.1介福变：1号站用变及两侧开关由检修转运行92.1.2.2介福变：1号站用变由检修转冷备用92.1.2.3介福变：1号站用变由冷备用转运行93电容器103.1.1介福变：10kV电容器组971开关由热备用转检

5、修103.1.2介福变：10kV电容器组971本体由热备用转检修103.1.3介福变：10kV电容器组971本体由热备用转检修（更换缸熔丝）103.1.4介福变：10kV电容器组971开关及本体由热备用转检修113.2.1介福变：10kV电容器组971开关由检修转热备用113.2.2介福变：10kV电容器组971本体由检修转热备用113.2.3介福变：10kV电容器组971开关及本体由检修转热备用114开关、线路、开关及线路124.1开关124.1.1.1介福变：10kV紫美线921开关由运行转检修124.1.1.2介福变： 10kV紫美线921开关由运行转冷备用124.1.1.3介福变： 1

6、0kV紫美线921开关由冷备用转检修124.1.2.1介福变： 10kV紫美线921开关由检修转运行124.1.2.2介福变： 10kV紫美线921开关由检修转冷备用134.1.2.3介福变： 10kV紫美线921开关由冷备用转运行134.2线路134.2.1.1介福变： 35kV三介线311线路由热备用转冷备用134.2.1.2介福变： 35kV三介线311线路由冷备用转检修144.2.1.3介福变： 10kV紫美线921线路由运行转检修144.2.1.4介福变： 10kV紫美线921线路由冷备用转检修144.2.2.1介福变： 35kV三介线311线路由检修转冷备用144.2.2.2介福变

7、： 35kV三介线311线路由冷备用转热备用144.2.2.3介福变： 10kV紫美线921线路由检修转运行154.2.2.4介福变： 10kV紫美线921线路由检修转冷备用154.3开关及线路154.3.1.1介福变： 10kV紫美线921开关及线路由运行转检修154.3.2.1介福变： 10kV紫美线921开关及线路由检修转运行165母线、母线PT及10kV母分165.1母线165.1.1介福变：10kV段母线由运行转检修165.1.1.1介福变：10kV电容器组971开关由热备用转冷备用165.1.1.2介福变：1号站用变由运行转冷备用165.1.1.3介福变： 10kV紫美线921、龙

8、津线912、备用线一913开关由运行转冷备用165.1.1.4介福变：解除10kV备自投175.1.1.5介福变：1号主变10kV侧901开关由运行转冷备用175.1.1.6介福变：10kV段母线由热备用转检修175.1.2介福变：10kV段母线由检修转运行175.1.2.1介福变：10kV段母线由检修转热备用175.1.2.2介福变：投入10kV、段母联900开关过流保护（备自投和过流保护定值同在1区）185.1.2.3介福变：10kV、段母联900开关由热备用转对段母线充电运行，正常后转热备用185.1.2.4介福变：解除10kV、段母联900开关过流保护（备自投和过流保护定值同在1区）1

9、85.1.2.5介福变：1号主变10kV侧901开关由冷备用转运行185.1.2.6介福变：10kV紫美线921、龙津线912、备用线一913开关由冷备用转运行185.1.2.7介福变：1号站用变由冷备用转运行195.1.2.8介福变：10kV电容器组971开关由冷备用转热备用195.1.2.9介福变：投入10kV备自投195.2母线PT195.2.1.1介福变：10kV段母线PT由运行转检修195.2.2.1介福变：10kV段母线PT由检修转运行205.310kV母分205.3.1.1介福变：10kV、段母联900开关由运行转检修205.3.1.2介福变：10kV、段母联900开关由运行转冷

10、备用215.3.1.3介福变：10kV、段母联900开关单元由运行转检修215.3.1.4介福变：10kV、段母联900开关单元由运行转冷备用225.3.2.1介福变：10kV、段母联900开关由检修转运行225.3.2.2介福变：10kV、段母联900开关冷备用转运行235.3.2.3介福变：10kV、段母联900开关单元由检修转运行235.3.2.4介福变：10kV、段母联900开关单元由冷备用转运行236保护246.1主变246.1.1.1介福变：解除1号主变非电量保护246.1.1.2介福变：1号主变本体重瓦斯由跳闸改投信号246.1.1.3介福变：1号主变有载重瓦斯由跳闸改投信号24

11、6.1.1.4介福变：解除1号主变差动保护246.1.1.5介福变：解除1号主变35kV侧后备保护246.1.1.6介福变：解除1号主变10kV侧后备保护246.1.2.1介福变：投入1号主变非电量保护246.1.2.2介福变：1号主变本体重瓦斯由信号改投跳闸256.1.2.3介福变：1号主变有载重瓦斯由信号改投跳闸256.1.2.4介福变：投入1号主变差动保护256.1.2.5介福变：投入1号主变.35kV侧后备保护256.1.2.6介福变：投入1号主变10kV侧后备保护256.210kV线路保护256.2.1.1介福变：解除10kV紫美线921线路保护256.2.1.2介福变：解除10kV

12、紫美线921线路重合闸256.2.1.3介福变：解除10kV紫美线921线路保护及重合闸256.2.2.1介福变：投入10kV紫美线921线路保护266.2.2.2介福变：投入10kV紫美线921线路重合闸266.2.2.3介福变：投入10kV紫美线921线路保护及重合闸266.3备自投266.3.1.1介福变：解除10kV备自投266.3.2.1介福变：投入10kV备自投267. 其他267.1.1孔里变：退出1号蓄电池组267.2.1孔里变：投入1号蓄电池组2626前 言为了规范运行人员正确拟写介福35kV变电站操作票，编写介福变35kV变电站操作票典型范例。本范例适用于介福变35kV变电

13、站，仅当作拟票的参考，严禁作为正式操作票使用，否则将作为类违章考核。本范例引用下列文件Q/FJGC 10362-2012 介福35kV变电站现场运行规程国家电网安监2009664号 国家电网公司电力安全工作规程（变电部分）闽电安2010 泉州电业局操作票、工作票实施细则闽电安监201075号 福建省电力有限公司电气操作票、工作票实施细则闽电调20081ZK号 福建省电力系统调度规程泉电调201048号 泉州电力系统调度规程（2010年度）泉电调 2012160号 2012年泉州地区电网继电保护整定方案及运行规定本范例35kV部分以35kV三介线311、10kV部分以10kV紫美线921、电容器

14、组971为例进行编写本范例每年复审一次，在变电站正常运行方式发生变动，现场设备有变更、上级文件有新规定等情况下，应及时修订、重新审核方可继续使用。本范例的编写人：林志峰本范例的校核人：王鹏飞本范例的审核人：陈志新、刘华诚、林挺欣、李祖昌本范例的批准人：许志敏本范例由永春供电有限公司变电部负责解释。介福35kV变电站接线方式、运行方式一、35kV系统：1、35kV系统： 35kV三介线311线路带1号主变运行，35kV三介线321线路带2号主变运行。二、10kV系统：1、10kV段母线接1号主变运行，10kV段母线接2号主变运行，10kV 、段母线分段运行，10kV、段母联900开关热备用；2、

15、1号主变10kV侧901、10kV紫美线921、虹山线612、广桥线613、后双线614、电容器组971、1号站用变6118开关、6001手车刀闸接段母线运行；3、2号主变10kV侧602、电容器组672、2号站用变6821开关接段母线运行；备用五621、备用六622、备用七623、备用八624开关接段母线冷备用。三、直流系统：1、直流单段母线运行。2、1号直流充电机、1号蓄电池组接直流母线运行。四、站用变系统：1、380V、段母线分段运行，380V、段母线电源通过双电源自动切换装置进行切换2、1号站用变10kV侧9811负荷开关接10kV段母线运行，2号站用变10kV侧6821负荷开关接10

16、kV段母线运行。3、1号站用变380V侧1ZK开关、380V段母线接1号站用变运行，2号站用变380V侧2ZK开关、380V段母线接2号站用变运行。1主变1.1.1介福变：1号主变及两侧开关由运行转检修1.1.1.1介福变：解除10kV备自投1. 核对当前操作屏为“10kV、段母分900开关柜”2. 解除“备自投跳1号主变601开关”5LP1压板3. 解除“备自投跳2号主变602开关”5LP3压板4. 解除“备自投合母分600开关”5LP5压板介福变：查1号、2号主变各侧电流之和确小于2号主变额定电流1.1.1.2介福变：10kV、段母联900开关由热备用转合环运行1. 合上10kV、段母联9

17、00开关2. 查监控机上10kV、段母联900开关红色合闸指示灯亮，A相电流A，B相电流A，C相电流A1.1.1.3介福变：1号主变10kV侧901开关由运行转热备用（解环）1. 断开1号主变10kV侧901开关2. 查监控机上1号主变10kV侧901开关绿色分闸指示灯亮，A相电流A，B相电流A，C相电流A1.1.1.4介福变：1号主变由空载运行转冷备用（35kV母联300开关热备用、35kV三介线311运行）（注：解除联跳其他运行开关压板、闭锁运行备投压板（备投退出的不考虑）1. 断开35kV三介线311开关2. 查监控机上35kV三介线311开关绿色分闸指示灯亮，A相电流A，B相电流A，C

18、相电流A3. 将35kV三介线311开关控制方式转换开关由“远方”位置切换至“就地”位置4. 将1号主变10kV侧901开关控制方式转换开关由“远方”位置切换至“就地”位置5. 查1号主变10kV侧901开关本体机械位置指示确在分闸位置6. 将1号主变10kV侧901手车开关由工作位置拉出至试验位置，查 “试验”位置指示灯亮7. 查35kV三介线311开关本体机械位置指示确在分闸位置8. 断开1号主变35kV侧 3112刀闸，查确已断开9. 核对当前操作屏为“1号主变保护测控屏”10. 解除“高后备跳10kV母分900开关”2LP3压板11. 解除“低后备跳10kV母分900开关”3LP2压板

19、1.1.1.5介福变：1号主变及两侧开关由冷备用转检修（35kV母联300开关冷备用、35kV三介线311运行）（注：解除主变非电量保护）跨班操作应填写每1步、第2步确认设备状态1. 查1号主变10kV侧901开关确在“试验”位置，查“试验”位置指示灯亮2. 查35kV三介线311开关确在断开位置，查确已断开3. 合上35kV三介线3111刀闸控制电源空开1ZKK4. 断开35kV三介线3111刀闸，查确已断开5. 断开35kV三介线3111刀闸控制电源空开1ZKK6. 合上35kV三介线3113刀闸控制电源空开1ZKK7. 断开35kV三介线3113刀闸，查确已断开8. 断开35kV三介线3

20、113刀闸控制电源空开1ZKK9. 合上1号主变35kV侧3112刀闸控制电源空开1ZKK10. 断开1号主变35kV侧3112刀闸，查确已断开11. 断开1号主变35kV侧3112刀闸控制电源空开1ZKK12. 断开35kVI段母线PT3014刀闸，查确已断开13. 打开1号主变10kV侧901开关柜柜门，取下1号主变10kV侧901手车开关二次插头，将1号主变10kV侧901手车开关由“试验”位置拉出至“检修”位置，并锁好柜门14. 在1号主变10kV侧901开关柜门上悬挂“止步，高压危险”标示牌15. 在I段母线与3112刀闸间验电，验明确无电压后即挂 上 接地骊16. 在1号主变35k

21、V侧引线上验电，验明确无电压后即合上31126接地刀闸，查确已合上17. 在1号主变10kV侧引线上验电，验明确无电压后即装设# 接地线18. 核对当前操作屏为“1号主变保护测控屏”19. 解除“非电量跳1号主变301开关”4LP5压板20. 解除“非电量跳1号主变601开关”4LP6压板21. 断开35kV三介线311开关控制电源空气开关21DK222. 断开1号主变10kV侧901开关控制电源空气开关22DK21.1.2介福变：1号主变由运行转检修1.1.2.1介福变：解除10kV备自投操作同1.1.1.1介福变：查1号、2号主变各侧电流之和确小于2号主变额定电流1.1.2.2介福变：10

22、kV、段母联900开关由热备用转合环运行操作同1.1.1.21.1.2.3介福变：1号主变10kV侧901开关由运行转热备用（解环）操作同1.1.1.31.1.2.4介福变：1号主变由空载运行转检修（35kV母联300开关冷备用、35kV三介线311运行）1. 断开35kV三介线311开关2. 查监控机上35kV三介线311开关绿色分闸指示灯亮，负荷电流A相电流 A、B相电流 A、C相电流 A3. 合上1号主变35kV侧3112刀闸控制电源空开1ZKK4. 断开1号主变35kV侧3112刀闸，查确已断开5. 断开1号主变35kV侧3112刀闸控制电源空开1ZKK6. 将1号主变10kV侧901

23、开关控制方式转换开关由“远方”位置切换至“就地”位置7. 查1号主变10kV侧901开关本体机械位置指示确在分闸位置8. 将1号主变10kV侧901手车开关由工作位置拉出至试验位置，查 “试验”位置指示灯亮9. 打开1号主变10kV侧901开关柜柜门，取下二次插头，将1号主变10kV侧901开关由“试验”位置拉出至“检修”位置，并锁好柜门。10. 在1号主变35kV侧引线上验电，验明确无电压后合上31126接地刀闸，查确已合上11. 在1号主变10kV侧引线上验电，验明确无电压后即装设# 接地线12. 核对当前操作屏为“1号主变保护测控屏”13. 解除“非电量跳1号主变301开关”4LP5压板

24、14. 解除“非电量跳1号主变601开关”4LP6压板15. 解除“高后备跳10kV母分900开关”2LP3压板16. 解除“低后备跳10kV母分900开关”3LP2压板17. 断开35kV三介线311开关控制电源空气开关21DK218. 断开1号主变10kV侧901开关控制电源空气开关22DK21.2.1介福变：1号主变及两侧开关由检修转运行1.2.1.1介福变：1号主变及两侧开关由检修转冷备用（注：投入主变非电量保护）1. 合上35kV三介线311开关控制电源空气开关21DK22. 合上1号主变10kV侧901开关控制电源空气开关22DK23. 查1号主变保护确已按调度命令方式投入，保护装

25、置无异常4. 核对当前操作屏为“1号主变保护测控屏”5. 投入“非电量跳1号主变301开关”4LP5压板6. 投入“非电量跳1号主变901开关”4LP6压板7. 拆除1号主变10kV侧避雷器引线上# 接地线8. 断开1号主变31126接地刀闸，查确已断开9. 取下1号主变10kV侧901开关柜门上“止步，高压危险”标示牌10. 打开1号主变10kV侧901开关柜柜门，将1号主变10kV侧901手车开关由检修位置推入至试验位置，插上二次插头，查 “试验”位置指示灯亮，并锁好柜门1.2.1.2介福变：1号主变由冷备用转空载运行（300开关冷备用，三介线311开关运行、901开关热备用）（注：投入联

26、跳其他运行开关压板、闭锁运行备投压板）。1. 核对当前操作屏为“1号主变保护测控屏”2. 查装置上指示灯指示正常，液晶面板上无装置告警信息3. 投入“高后备跳10kV母分900开关”2LP3压板4. 投入“低后备跳10kV母分900开关”3LP2压板5. 合上1号主变35kV侧3112刀闸，查确已合 上6. 查35kV三介线311开关本体机械位置指示确在分闸位置7. 合上35kV三介线3111刀闸电机电源空开1ZKK8. 合上35kV三介线3111刀闸，查确已合上9. 断开35kV三介线3111刀闸电机电源空开1ZKK10. 合上35kV三介线3113刀闸电机电源空开1ZKK11. 合上35k

27、V三介线3113刀闸，查确已合上12. 断开35kV三介线3113刀闸电机电源空开1ZKK13. 查1号主变10kV侧901开关本体机械位置指示确在分闸位置14. 将1号主变10kV侧901手车开关由试验位置推入至工作位置，查“工作”位置指示灯亮15. 将1号主变10kV侧901开关控制方式转换开关由“就地”位置切换至“远方”位置16. 将35kV三介线311开关控制方式转换开关由“就地”位置切换至“远方”位置17. 合上35kV三介线311开关18. 查监控机上35kV三介线311开关红色合闸指示灯亮，A相电流A，B相电流A，C相电流A 1.2.1.3介福变：1号主变10kV侧901开关由热

28、备用转合环运行1. 合上1号主变10kV侧901开关2. 查监控机上1号主变10kV侧901开关红色合闸指示灯亮，A相电流 A，B相电流A，C相电流A1.2.1.4介福变：10kV、段母联900开关由运行转热备用（解环）1. 查监控机上10kV、段母联900开关A相电流A，B相电流A，C相电流A2. 断开10kV、段母联900开关3. 查监控机上10kV、段母联900开关绿色分闸指示灯亮，A相电流A，B相电流A，C相电流A1.2.1.5介福变：投入10kV备自投1. 核对当前操作柜为“10kV、段母联900开关柜”2. 查装置上指示灯指示正常，液晶面板上无装置告警信息3. 投入“备自投跳1号主

29、变901开关”5LP1压板4. 投入“备自投跳2号主变902开关”5LP3压板5. 投入“备自投合母分900开关”5LP5压板1.2.2介福变：1号主变由检修转运行1.2.2.1介福变：1号主变由检修转空载运行（311开关冷备用、300开关冷备用，901开关热备用）（注：投入主变非电量保护，投入联跳其他运行开关压板、闭锁运行备投压板）1. 合上35kV三介线311开关控制电源空气开关21DK22. 合上1号主变10kV侧901开关控制电源空气开关22DK23. 查1号主变保护确已按调度命令方式投入，保护装置无异常4. 核对当前操作屏为“1号主变保护测控屏”5. 查装置上指示灯指示正常，液晶面板

30、上无装置告警信息6. 投入“非电量跳1号主变301开关”4LP5压板7. 投入“非电量跳1号主变901开关”4LP6压板8. 投入“高后备跳10kV母分900开关”2LP3压板9. 投入“低后备跳10kV母分900开关”3LP2压板10. 拆除1号主变10kV侧避雷器引线上# 接地线11. 拆除1号主变35kV侧避雷器引线上# 接地线12. 断开1号主变31126接地刀闸，查确已断开13. 合上1号主变35kV侧3112刀闸，查确已合上14. 查35kV三介线311开关本体机械位置指示确在分闸位置15. 合上35kV三介线3111刀闸电机电源空开1ZKK16. 合上35kV三介线3111刀闸，

31、查确已合上17. 断开35kV三介线3111刀闸电机电源空开1ZKK18. 合上35kV三介线3113刀闸电机电源空开1ZKK19. 合上35kV三介线3113刀闸，查确已合上20. 断开35kV三介线3113刀闸电机电源空开1ZKK21. 打开1号主变10kV侧901开关柜柜门，将1号主变10kV侧901开关由“检修”位置推入至“试验”位置，插上二次插头，查“试验”位置指示灯亮。22. 查1号主变10kV侧901开关本体机械位置指示确在分闸位置23. 将1号主变10kV侧901手车开关由试验位置推入至工作位置，查“工作”位置指示灯亮24. 将1号主变10kV侧901开关控制方式转换开关由“就

32、地”位置切换至“远方”位置25. 将35kV三介线311开关控制方式转换开关由“就地”位置切换至“远方”位置26. 合上35kV三介线311开关27. 查监控机上35kV三介线311开关红色合闸指示灯亮，A相电流A，B相电流A，C相电流A1.2.2.2介福变：1号主变10kV侧901开关由热备用转合环运行操作同1.2.1.31.2.2.3介福变：10kV、段母联900开关由运行转热备用（解环）操作同1.2.1.41.2.2.4介福变：投入10kV备自投操作同1.2.1.52站用变、消弧装置2.1站用变2.1.1.1介福变：1号站用变及两侧开关由运行转检修1. 将站用变备自投开关由“自动”位置切

33、换至“备用”位置2. 断开1号站用变380V侧1ZK开关，查确已断开3. 查监控机上380V段母线电压UabV，UbcV，UcaV4. 断开1号站用变10kV侧9811负荷开关5. 查监控机上1号站用变10kV侧9811负荷开关绿色分闸指示灯亮6. 将1号站用变10kV侧9811负荷开关控制方式转换开关由“远方” 位置切换至“就地”位置7. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在分闸位置8. 将1号站用变10kV侧9811负荷手车开关由工作位置拉出至试验位置，查“试验”位置指示灯亮9. 取下1号站用变10kV侧9811负荷手车开关二次插头，将1号站用变10kV侧9811负荷

34、手车开关由试验位置拉出至检修位置，并锁好柜门10. 在1号站用变10kV侧9811负荷开关柜门上悬挂“止步，高压危险”标示牌11. 在1号站用变本体380V侧和中性点上验电，验明确无电压后，即装设# 接地线12. 在1号站用变本体10kV侧验电，验明确无电压后，即装设# 接地线13. 断开1号站用变10kV侧9811负荷开关控制电源空气开关1DK2.1.1.2介福变：1号站用变本体由运行转检修1. 将站用变备自投开关由“自动”位置切换至“备用”位置2. 断开1号站用变380V侧1ZK空气开关3. 查监控机上380V段母线电压UabV，UbcV，UcaV4. 断开1号站用变10kV侧9811负荷

35、开关5. 查监控机上1号站用变10kV侧9811负荷开关绿色分闸指示灯亮6. 将1号站用变10kV侧9811负荷开关控制方式转换开关由“远方” 位置切换至“就地”位置7. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在分闸位置8. 将1号站用变10kV侧9811负荷手车开关由工作位置拉出至试验位置，查“试验”位置指示灯亮9. 在1号站用变本体380V侧和中性点上验电，验明确无电压后，即装设# 接地线10. 在1号站用变本体10kV侧验电，验明确无电压后，即装设# 接地线11. 断开1号站用变10kV侧9811负荷开关控制电源空气开关1DK2.1.1.3介福变：1号站用变由运行转冷备

36、用1. 将站用变备自投开关由“自动”位置切换至“备用”位置2. 断开1号站用变380V侧1ZK空气开关3. 查监控机上380V段母线电压UabV，UbcV，UcaV4. 断开1号站用变10kV侧9811负荷开关5. 查监控机上1号站用变10kV侧9811负荷开关绿色分闸指示灯亮6. 将1号站用变10kV侧9811负荷开关控制方式转换开关由“远方” 位置切换至“就地”位置7. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在分闸位置8. 将1号站用变10kV侧9811负荷手车开关由工作位置拉出至试验位置，查“试验”位置指示灯亮2.1.2.1介福变：1号站用变及两侧开关由检修转运行1.

37、合上1号站用变10kV侧9811负荷开关控制电源空气开关1DK2. 拆除1号站用变本体380V侧和中性点# 接地线3. 拆除1号站用变本体10kV侧# 接地线4. 取下1号站用变10kV侧9811负荷开关柜门上“止步，高压危险”标示牌5. 将1号站用变10kV侧9811负荷手车开关由检修位置推入至试验位置，插上二次插头，查“试验”位置指示灯亮，并锁好柜门6. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在分闸位置7. 将1号站用变10kV侧9811负荷手车开关由试验位置推入至工作位置，查“工作”位置指示灯亮8. 将1号站用变10kV侧9811负荷开关控制方式转换开关由“就地”位置切

38、换至“远方”位置9. 合上1号站用变10kV侧9811负荷开关10. 查1号站用变10kV侧9811负荷开关红色合闸指示灯亮11. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在合闸位置12. 合上1号站用变380V侧1ZK空气开关13. 将站用变备自投开关由“备用”位置切换至“自动”位置14. 查监控机上380V段母线电压UabV，UbcV，UcaV2.1.2.2介福变：1号站用变由检修转冷备用1. 合上1号站用变10kV侧9811负荷开关控制电源空气开关1DK2. 拆除1号站用变本体380V侧和中性点# 接地线3. 拆除1号站用变本体10kV侧# 接地线2.1.2.3介福变：1

39、号站用变由冷备用转运行（跨班操作时应填写第1步确认设备状态）1. 查1号站用变10kV侧9811负荷手车开关确在试验位置，“试验”位置指示灯亮2. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在分闸位置3. 将1号站用变10kV侧9811负荷手车开关由试验位置推入至工作位置，查“工作”位置指示灯亮4. 将1号站用变10kV侧9811负荷开关控制方式转换开关由“就地” 位置切换至“远方”位置5. 合上1号站用变10kV侧9811负荷开关6. 查监控机上1号站用变10kV侧9811负荷开关红色合闸指示灯亮7. 查1号站用变10kV侧9811负荷开关本体机械位置指示确在合闸位置8. 合上

40、1号站用变380V侧1ZK空气开关9. 将站用变备自投开关由“备用”位置切换至“自动”位置10. 查监控机上380V段母线电压UabV，UbcV，UcaV3电容器3.1.1介福变：10kV电容器组971开关由热备用转检修1. 将电容器组971开关控制方式转换开关由“远方”位置切换至“就地”位置2. 查电容器组971开关本体机械位置指示确在分闸位置3. 将电容器组971手车开关由“工作”位置拉出至“试验”位置，查“试验”位置指示灯亮4. 打开电容器组971开头柜柜门，取下电容器组971手车开关二次插头，将电容器组971手车开关由试验位置拉出至检修位置，并锁好柜门5. 在电容器组971开关柜门上悬

41、挂“止步，高压危险”标示牌6. 断开电容器组971开关控制电源空气开关1DK3.1.2介福变：10kV电容器组971本体由热备用转检修1. 将电容器组971开关控制方式转换开关由“远方”位置切换至“就地”位置2. 查电容器组971开关本体机械位置指示确在分闸位置3. 将电容器组971手车开关由“工作”位置拉出至“试验”位置，查“试验”位置指示灯亮4. 查电容器组971电缆侧带电显示装置灯已灭，即合上电容器组9716接地刀闸，查确已合上5. 断开电容器组971开关控制电源空气开关1DK6. 在电容器组971本体及中性点验电，验明确无电压后，即合上电容器组9719本体及中性点接地刀闸，查确已合上3

42、.1.3介福变：10kV电容器组971本体由热备用转检修（更换缸熔丝）1. 将电容器组971开关控制方式转换开关由“远方”位置切换至“就地”位置2. 查电容器组971开关本体机械位置指示确在分闸位置3. 将电容器组971手车开关由工作位置拉出至试验位置，查“试验”位置指示灯亮4. 查电容器组971电缆侧带电显示装置灯已灭，即合上电容器组9716接地刀闸，查确已合上5. 断开电容器组971开关控制电源空气开关1DK6. 在电容器组971本体及中性点验电，验明确无电压后，即合上电容器组9719本体及中性点接地刀闸，查确已合上7. 对电容器组971本体 缸及其周围单缸电容器单独接地放电8. 测量电容

43、器组971本体 缸极间电容量 F，查在正常范围内（电容量与标称值比较不超过5%）9. 测量电容器组971本体 缸极对地绝缘电阻不小于2500兆欧，并将短接的两极接地放电10. 更换电容器组971本体缸高压熔丝，查安装正确3.1.4介福变：10kV电容器组971开关及本体由热备用转检修1. 将电容器组971开关控制方式转换开关由“远方”位置切换至“就地”位置2. 查电容器组971开关本体机械位置指示确在分闸位置3. 将电容器组971手车开关由工作位置拉出至试验位置，查“试验”位置指示灯亮4. 打开电容器组971开关柜柜门，取下电容器组971手车开关二次插头，将电容器组971手车开关由试验位置拉出

44、至检修位置，并锁好柜门5. 在电容器组971开关柜门上悬挂“止步，高压危险”标示牌6. 查电容器组971电缆侧带电显示装置灯已灭，即合上电容器组9716接地刀闸，查确已合上7. 断开电容器组971开关控制电源空气开关1DK8. 在电容器组971本体及中性点验电，验明确无电压后，即合上电容器组9719本体及中性点接地刀闸，查确已合上3.2.1介福变：10kV电容器组971开关由检修转热备用1. 合上电容器组971开关控制电源空气开关1DK2. 查电容器组971保护确已按调度命令方式投入，保护装置无异常3. 取下电容器组971开关柜门上“止步，高压危险”标示牌4. 将电容器组971手车开关由检修位置推入至试验位置，插上二次插头，查“试验”位置指示灯亮，并锁好柜门5. 查电容器组971开关本体机械位置指示确
