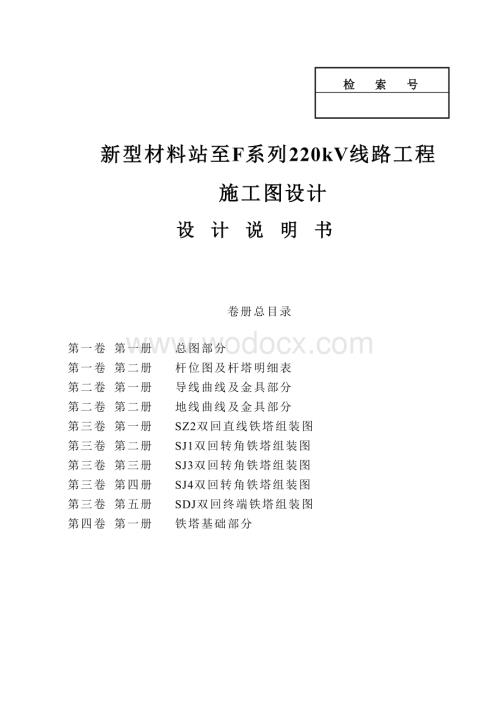

1、检 索 号101 新型材料站至F系列220kV线路工程 施工图设计设 计 说 明 书卷册总目录第一卷 第一册 总图部分第一卷 第二册 杆位图及杆塔明细表第二卷 第一册 导线曲线及金具部分第二卷 第二册 地线曲线及金具部分第三卷 第一册 SZ2双回直线铁塔组装图第三卷 第二册 SJ1双回转角铁塔组装图第三卷 第三册 SJ3双回转角铁塔组装图第三卷 第四册 SJ4双回转角铁塔组装图第三卷 第五册 SDJ双回终端铁塔组装图第四卷 第一册 铁塔基础部分说明书目录第1章 总的部分1.1 设计依据1.2 设计范围1.3 设计依据的主要规程、规范1.4 工程概况1.5 主要技术经济指标第2章 线路路径2.1

2、进出线说明2.2 路径第3章 机电部分3.1 气象条件3.2 导线及地线3.3 导、地线防振3.4 间隔棒及其安装3.5 绝缘、防雷及接地3.6 导线相序及换位3.7 对地和交叉跨越距离3.8 初伸长处理3.9 跳线安装3.10 孤立档架线说明3.11 对交叉跨越物的处理3.12 金具使用说明3.13 施工注意事项3.14 其他第4章 杆塔及基础 4.1 杆塔4.2 基础4.3.原材料4.4 防腐、防盗及防松4.5 施工注意事项第5章 通信影响及防护5.1 设计原则及依据5.2 综合屏蔽系数5.3 通信影响及防护5.4 施工说明及注意事项附表：附表1 铁塔数量一览表附表2 机电材料一览表第1章

3、 总的部分1.1 设计依据1.1.1公司提供的路径及平面1.2 设计范围1.2.1本工程设计包括以下两部分:（1）从新型材料站220kV出线架构起至三公司F系列220kV电源挂线点。1.2.2 本工程对邻近通信线的影响计算和保护设计；1.3 设计依据的主要规程、规范1.3.1 110750kV架空输电线路设计规范（GB50545-2010）1.3.2 交流电气装置的过电压保护和绝缘配合DL/T620-19971.3.3 电信线路遭受强电线路危险影响的容许值GB6830-861.3.4 输电线路对电信线路危险和干扰影响防护设计规程DL/T5033-20061.3.5 送电线路对电信线路危险影响设

4、计规程DL5033-941.3.6 架空送电线路杆塔结构设计技术规定DL/T5154-20021.3.7 送电线路基础设计技术规定DL/T5219-20051.3.8 电力系统污区分级与外绝缘选择标准Q/GDW 152-20061.3.9 架空电力线、变电站对电视差转台、转播台无线电干扰防护间距标准GBJ143-901.3.10 其他相关的规程、规范1.4 工程概况1.4.1 线路额定电压：220kV。1.4.2 线路长度：本工程新建线路位于邹平厂区境内，线路总计2.368km，全线双回线路并架。1.4.3 线路地形：均为平地，交通条件良好。1.4.4 导线换位：无需进行循环换位1.4.5 导

5、线：选用2LGJ-500/45型钢芯铝绞线，水平排列布置。1.4.6 地线：一侧地线均为OPGW光缆，一侧地线为JLB铝包钢绞线。地线部分设计详见地线曲线及金具部分。1.4.7 全线新建铁塔：19基，其中双回路铁塔19基。1.4.8 设计气象条件：基本风速为29m/s，设计冰区为C=10mm（相应风速10m/s），导线覆冰为10mm，地线覆冰取15mm，最高气温+40。1.4.9 污区划分：全线按级污区标准配置绝缘。1.4.10 线路经过地区：非居民区。1.5 主要技术经济指标序号名 称单位数量百分数（）每公里指标1线路长度全 长km2.368100/平 原km2.368100/2路 径 曲

6、折 系 数1.183新建杆塔数量总 数基151006.33其中双回路铁塔基151004LGJ-500/45导线用量t50.5/21.325绝缘子FXBW-220/120支72/18.4FXBW-220/120(带配重均压环)支30U160BP-155D片3024/1038.5U70BP-146D片816/6钢材用量总 数t杆 塔t330.41基 础t30.78接 地t3.37金具防 振 锤个528间 隔 棒个270悬垂线夹个144联结金具t2.38现 浇 混 凝 土m32649.559水 泥 消 耗 量t2第2章 线路路径2.1进出线说明新型材料站位于邹平县成北外环路北侧，新民河东侧。向西出线

7、。本工程由确定好的F系列出线点出线，F系列出线采用双回路铁塔架设，详见新型材料站F系列220kV出线布置图（图号：HNZX-XF220XL-101-04）2.1.2 三公司F系列220kV进线F系列220kV电源进线位于三公司园区内，园区西北位置，电源由变电站东进线。为方便说明，将本工程线路暂命名为F系列#1、#2线，线路投运时，以调度中心文件命名线路名称为准。详见F系列220kV进线布置图（图号：HNZX-XF220XL-101-05）2.2 路径本工程终勘路径方案与要求基本相同，个别地段进行了微调，简述如下：F系列线路从新型材料站220kV配电装置出线后，向北架设约100米，在J1处左转，

8、向西架设，到达新民河北岸J2处左转，向南偏西架设跨过新民河至园区内J3处，右转向西沿园区内道路北侧绿化带架设，直至#2阳极车间东的J4处。转向北架设，至#2阳极车间东北角的J5处，转向西架设，直至J6处。由J6架设至F系列电源20kV进线挂线点处。2.3.2 沿线路况说明全线穿越农田，跨新民河一处。 跨越在建的车间，根据要求车间统一按照20m高度考虑。线路走径详见路径图（图号：HNZX-XF220XL-101-01）。第3章 机电部分3.1 气象条件设计气象条件详见表3.1-1。表3.1-1 全线设计气象条件汇总气温()最 高+40最 低-20最 大 风-5覆 冰-5安 装-10外过电压+15

9、内过电压+10年平均气温+10风速(m/s)基准风速29覆 冰10安 装10外过电压0内过电压10覆冰覆冰厚度(mm)10冰的比重0.9注：地线按15mm设计，基准风速为距地面10m值。3.2 导线及地线3.2.1导线本工程采用GB1179-83标准的LGJ-500/45型钢芯铝绞线，双分裂，水平排列。导线的最大使用应力57.22N/mm2，安全系数4.0。3.2.2 地线根据系统通信需要，地线选择情况如下：一侧地线均为OPGW光缆，一侧地线为JLB铝包钢绞线。地线部分设计详见地线曲线及金具部分。3.2.3 导线主要机械特性汇总表3.2.3-1 导线主要机械特性型 号LGJ-500/45钢芯铝

10、绞线铝 截 面(mm2)488.58钢 截 面(mm2)43.10总 截 面(mm2)531.68外径(mm)30.0弹性模量（kN/mm2)65000膨胀系数(10-6/)20.5计算重量(kg/km)1688计算拉断力（N）128100最大使用应力(N/mm2)57.22安全系数4.03.2.4 导线分裂间距和排列方式本工程导线采用，双分裂，水平排列，间距为400mm。3.3 导、地线防振本工程导线防振锤安装数量见塔位明细表,安装距离如下：导线采用防振，地线防振详见光缆通信工程部分。电线型号防振锤型号安装距离()LGJ-500/45（正常档）FR-41.50JLB40-150 FR2-2R

11、0.80OPGW-150厂家提供0.80需要安装两个以上防振锤时，按等距离安装，第一个防振锤的安装距离为S，第二个防振锤的安装距离为2S，详见防振锤安装示意图(图号：HNZX-XF220XL-201-12)。施工架线完毕后应立即安装防振锤，不得隔夜安装。变电站进出线档采用松弛应力挂线，不必安装防振锤。OPGW的防振措施详见新型材料站至F系列220kV线路 地线光缆工程，工程号：HNZX-XF220XL-2023.4 间隔棒及其安装3.4.1 档距中间的导线间隔棒采用FJQ-240/500型间隔棒，跳线间隔棒采用MRJ-6/120型间隔棒。3.4.2 本工程所用的FJQ-240/500型导线间隔

12、棒，在档距中按不等次档距布置。平均次档距54m，最大次档距67m，标准端次档距30m，并允许有+3m、-2m的变动范围。全线各档导线间隔棒的安装距离详见间隔棒安装距离表，跳线部位的间隔棒采用MRJ-6/120型，安装个数详见双分裂导线承力杆塔跳线安装示意图。3.5 绝缘、防雷及接地3.5.1 导线本工程导线悬垂串和跳线串采用耐酸芯棒且具有防鸟害措施的FXBW-220/120（结构高度2350mm）型硅橡胶合成绝缘子，重要跨越处（如220kV线路、公路等）采用双串双固定。跳线绝缘子串加装配重均压环。导线耐张串采用防污性能较好的U160BP-155D型瓷绝缘子（单片爬电距离450mm），双联，每联

13、18片，泄露比距3.68cm/kV。变电站进线档内的导线因张力较小，采用U70BP-146D型瓷绝缘子（单片爬电距离450mm），双联，每联17片，泄露比距3.48cm/kV。本工程导线绝缘配备见下表：悬垂配备方式120kN合成双联及单联耐张配备方式18片, 160kN耐污秽型瓷复合（U160BP-155D）,双联泄漏比距3.68跳线配备方式120kN合成双单联变电站进出线档配备方式17片, 70kN耐污秽型瓷复合（U70BP-146D）,双联泄漏比距3.48#14、#15号杆塔小号侧绝缘子串需倒挂。3.5.2 地线本工程两根地线,一侧为OPGW光缆，一侧为JLB铝包钢绞线且均对铁塔逐基接地。

14、详见新型材料站至F系列220kV 地线光缆工程。3.5.3全线架设两根地线，杆塔地线对边导线的保护角双回路不大于0；单回路不大于15。档距中央导线与地线间的距离满足S0.012L+1的要求（15、无风、无冰）。3.5.4 所有杆塔逐基接地。一般采用水平敷设的接地装置，接地极采用10圆钢，接地引下线用12镀锌圆钢。所有铁塔适当降低接地电阻，使其小于10欧姆，以提高耐雷水平。两端变电站进出线段附近应适当降低接地电阻，以提高耐雷水平。每基杆塔不连地线的工频接地电阻，在雷雨季节干燥时不超过下表所列数值。 土壤电阻率(m)1001005005001000100020002000工频接地电阻 ()1015

15、2025303.6 导线相序及换位3.6.1两端相序新型材料站220kV出线门型架相序排列为：面向配电装置，自左至右C、B、A。D、E系列220kV进线门型架相序排列为：面向电源进线挂线点，自左至右A、B、C；两端相序一致，无需调整。 3.6.2 导线换位根据110750kV架空输电线路设计规范GB50545-2010第10.0.4条“在中性点直接接地的电力网中，长度超过100km的送电线路均应换位”的要求，本工程线路长度为:4.576km，小于100km，无需进行循环换位。为降低电磁环境影响和减少不平衡电流的产生，本工程双回路铁塔两侧导线按逆相序排列。详见D、E系列相序图。送电前应仔细验明相

16、序无误后，方可送电。3.7 对地和交叉跨越距离表3.7-1 导线对地和交叉跨越物的最小距离跨越物名称最小距离(m)备注非居民区6.5居民区7.5电气化铁路(轨顶)8.5按80弧垂计算等级公路8.0一级公路按80弧垂计算高速公路8.0按80弧垂计算不通航河流至百年一遇洪水位4.0冬季至冰面6.5电力线4.0弱电线路4.0对树木(考虑自然生长高度)垂直距离4.5风偏后净距4.0对果树、经济作物的最小垂直距离3.5房屋建筑物垂直距离6.0边线风偏后净距5.03.8 初伸长处理导线、地线的塑性伸长对弧垂的影响，用降温法补偿，以实测气温为准，降低温度取值如下：LGJ-500/45 25地线 20线路两端

17、变电站进出线档导线采用松弛应力挂线，不进行初伸长处理。3.9 跳线安装跳线安装见双分裂导线承力杆塔跳线安装示意图(图号377-JJ-X0908S-202-17)。跳线形状应近似悬链线，防止硬弯和扭曲，以保证间隙符合要求。跳线在双分裂导线耐张线夹出口400500mm处安装MRJ-6/120型跳线间隔棒，加装跳串的跳线共安装2个MRJ-6/120型跳线间隔棒，不加跳线串的跳线中间再增加1个，共安装3个间隔棒。安装完后应确保跳线带电部分与铁塔构件的最小空气间隙不得小于2.1m。3.10 孤立档架线说明各放松应力档LGJ-500/45导线弧垂取值如下表：档号档距（m）温度403020100-10-20

18、出线站架构#1塔250.480.430.370.300.220.140.09#15塔-F系列挂线点280.540.490.430.360.280.200.13导线的过牵引长度取0.1m，地线的过牵引长度取0.08m，温度均取-10。3.11 对交叉跨越物的处理3.11.1 被跨电力线和通讯线需装保护间隙者，按塔位明细表及被交叉的电力线通讯线保护间隙安装图处理，接地极埋深0.8m。3.11.2 施工时发现本线路下方有新建线路和其他建筑物时，应实测其线路和构筑物的高度及交叉角度，跨越最小距离(折算到最高气温)要满足规程要求，并及时通知建设单位和设计单位。3.11.3 线路下面不允许堆积柴草及易燃物

19、，已经有的要清除，以防发生火灾。3.11.4 导线及地线在下列跨越档内不得接头： #5-#6.3.11.5 为提高重要交叉跨越的安全性，本工程跨越高速公路、省道、110kV及以上电力线路时，导线悬垂串采用了两个单联串(双固定、双线夹)。两悬垂串采用“八”字型排列方式，两悬垂线夹中心之间的距离取1000mm。3.11.6 对线路通道内的一般树木，按电力设施保护条例实施细则有关要求处理。3.12 金具使用说明3.12.1本工程金具主要采用原电力工业部1997年修订的电力金具产品样本的定型产品。3.12.2 OPGW及JLB地线金具详见F系列 光缆及地线工程。3.13 施工注意事项3.13.1 说明

20、(1) 本工程施工应按国标110500kV 架空电力线路施工及验收规范GB50233-2005中各项有关规定和本工程说明书及施工图要求进行施工。(2) 本工程采用的导线、地线（光缆）、绝缘子、金具等器材规格均应按设计标准选用，并具有符合国家或有关部门现行标准的厂家说明书、合格证书等，证明该产品符合国家或部颁标准，否则不许使用。若定货与设计选用的型号不一致时，应事先征得设计单位的同意，以便及时处理。(3) 施工单位应在施工前根据本工程特点，制定出切实可行的安全技术措施，应有专人指挥。3.13.2 复测及补桩(1) 施工前应复测直线，档距及转角，如发现与设计不符时（超过允许误差），应及时提出，以便

21、进行修正。(2) 施工单位在进行丢失塔位桩的补定工作时，应根据平断面图上的地形地物，首先补定直线桩，再定塔位桩，不得根据档距连续补定数基塔位桩，以免测量误差累积于一个档距内。(3) 施工前应根据平断面图核对有无新增的高低压线路，房屋等设施，如发现有平断面图上未反映出来的新增设施，应及时通知设计单位，以便及时采取措施。(4) 根据文物部门要求，基础开挖前，应进行文物普探，确认基础施工范围内没有文物分布后，方可进行基础施工。如基础施工范围内有文物分布，应及时通知设计单位，以便及时采取措施。3.13.3 架线施工说明(1) 线路跨越电力线，通信线及国道、省道，高速公路、在建高速公路及铁路时，应预先与

22、有关单位联系，取得对方的同意和协作，办理跨越施工协议，并搞好安全措施，搭好安全稳固的跨越架，使放紧线作业尽量不影响被跨越设施的正常运行。对电力线路停电，应根据电业安全工作规程（电力线路部分）DL409-91中有关规定进行，以免发生事故。(2) 本工程的导线的接头均采用液压接续，其质检验收应严格按有关规程、规范要求执行。(3) 架线前应对工程中所用的导线、地线（OPGW）的耐张线夹、接续管进行工程液压试验，每个施工单位每种型式的试件不应少于三件。各试件的握着力均不应小于该种导线、地线上述拉断力的95%。在施工现场应按照规定，定时作抽样检查，其握着力按“110500kV架空电力线路施工及验收规范”

23、标准执行。(4) 导、地线的紧线工序应在基础混凝土强度达到设计要求，耐张段内所有杆塔检查合格后方可进行。(5) 超高压输电线路的导线表面磨损，将增大表面粗糙度，从而降低电晕启始电压值，增大电晕损耗和电晕噪音干扰。为此线路必须采用张力机牵引放线，且须在放线前清除放线通道上足以损坏导、地线的障碍物，并采用可靠的防护措施，防止导、地线磨损。导线或地线磨损时，应按有关规定进行补修处理。(6) 本工程各耐张段较长，施工前必须规划好紧线区段的划分，紧线前必须按施工设计要求打好铁塔的临时拉线，使拉线和铁塔加固，地锚必须满足承载能力和裕度，确保安全可靠。由于牵引机和张力机相距数公里至十几公里不等，联络不便，在

24、放紧线作业时，应保证通信畅通无阻。重要的交叉跨越、转角塔的塔位应设专人监护。(7) 为保证耐张段内各档导线（地线）的水平张力相等，应按有关要求检查滑轮的转动灵活性，尽量减少滑轮转动的磨擦力，对于档距数较多的耐张段应按GB50233-2005第7.5.3条选择弧垂观测档数。当在直线塔上采用分段紧线时，应采用设计允许的铁塔做紧线临锚塔。(8) 紧放线工作和附件安装的具体要求参照110500kV架空电力线路施工及验收规范GB50233-2005中的相关条款执行。(9) 导线和地线放紧线应在白天进行，观测弧垂禁止在大风和坏天气里进行，当导、地线达到紧线张力时，应在当天进行弧垂观测及挂线，否则应放松张力

25、。弧垂合格后，应及时装上间隔棒和防振锤，以防止电线受振损伤甚至断股。(10) 紧线完毕后，应对交叉跨越物的垂直距离进行复测。若发现数据与断面图中不符或有新建的建筑设施，应及时通知我院，以便采取措施处理。(11) 相分裂导线同相子导线的弧垂应力求一致，其相对偏差应不大于50mm。(12) 为确保有足够可靠的握着强度，本工程导线和地线耐张线夹和接续管全部采用液压连接，以保证其有足够的握着强度。(13) 铁塔编号和相位标志施工，标注线路名称代号的字体,颜色和印刷部位等内容,由施工单位和运行单位统一协商办理。3.14 其他3.14.1 施工时严禁踩踏合成绝缘子。为防止鸟啄食合成绝缘子伞裙，建议施工单位

26、在线路送电前，保留合成绝缘子的外包装。3.14.2施工中遇到本说明书未涉及问题，请及时与设计单位联系。 第4章 铁塔及基础 4.1 铁塔本线路工程共使用双回路铁塔8型，分别为SZ2-30、SZ2-33、SJ1-24、SJ4-30、SJ4-18、SJ3-30、SDJ-15、SDJ-18。杆塔均采用地脚螺栓与基础连接。4.2 基础本工程使用直柱台阶式现浇基础型式。4.3. 原材料4.3.1 铁塔钢材：型钢及钢板有Q420B、Q345B及Q235B三种。4.3.2 基础钢材：基础钢筋有HPB235和HRB335螺纹钢筋两种，插入角钢材质为Q420B和Q345B，地脚螺栓材质为Q235、45号钢及40

27、Cr。4.3.3 螺栓及脚钉：M16螺栓为4.8级和6.8级，M20为6.8级，M24为6.8级和8.8级；脚钉一般为4.8级，兼做螺栓使用时同螺栓级别。螺栓及脚钉需在其上打印级别字样：4.8级的打印“4.8”，6.8级的打印“6.8”，8.8级的打印“8.8”。 4.3.4 混凝土：基础为C30级，保护帽为C15级，垫层为C15级。4.3.5 水泥：采用粉煤灰硅酸盐或矿渣硅酸盐水泥，板式基础及台阶式基础采用的水泥强度等级不低于32.5Mpa，灌注桩基础采用的水泥强度等级不低于42.5Mpa。4.3.6 焊条：Q420钢相焊采用E55型焊条，Q345钢相焊采用E50型焊条，Q235钢相焊采用E

28、43型焊条，当不同强度的钢材焊接时，采用与低强度钢材相适应的焊接材料。4.3.7 金具：导线悬垂金具采用预交式悬垂线夹，其它金具采用97定型金具。4.3.8 所用原材料均应有出厂合格证明，并应符合现行的国家及专业标准。4.4 防腐、防盗及防松4.4.1 防腐1）全部铁塔构件、插入角钢上端（露出基础部分长加100mm）采用热浸镀锌防腐。2）钢管杆（包括主杆及附件）优先采用热浸镀锌防腐，特殊情况时也可采用热喷镀锌防腐。3）台阶式基础最小水泥用量为370kg/m3，最大水灰比为0.55。4）板式基础采用基础混凝土掺加钢筋阻锈剂防腐：a.钢筋阻锈剂须按照混凝土外加剂（GB8076-1997）、钢筋阻锈

29、剂使用技术规程（YB/T9231-98）的有关规定执行。b.钢筋阻锈剂使用过程中，应严格按照确定的量掺入，计量允许偏差为1。该钢筋阻锈剂在混凝土拌制时与水泥一起掺加，搅拌时间延长1分钟。c.混凝土拌制时应采用饮用自来水，严禁采用当地地下水。4.4.2 防盗呼高小于或等于30m的杆塔，下横担以下全部采用防盗螺栓；呼高大于30m的杆塔，30m及以下全部采用防盗螺栓。若在30m处遇有节点板或接头时，其上所有螺栓均使用防盗螺栓。对防盗螺栓的要求如下：1）防盗螺栓与普通螺栓同级别、同规格；2）防盗螺栓不得破坏连接件的镀锌层；3）防盗螺栓应能复紧，安装后露扣长度须满足规程和设计要求；4）防盗螺栓应方便施工

30、及检验，不宜使用专有工具；5）防盗螺栓应同时具有防松性能；6）防盗螺栓的无扣长应与普通螺栓一致。建议杆塔加工厂家采购供货前应征求生产、运行部门的意见。4.4.3 防松1）直线塔导地线挂线角钢两端（包括两端连接板）的连接螺栓均采用双帽，耐张塔导地线挂线板上的连接螺栓均采用双帽。2) 杆塔上所有未使用防盗螺栓的单螺母连接螺栓，在螺栓最终紧完后，统一加装热镀锌防腐的扣紧螺母防松。扣紧螺母型式和尺寸要与电力杆塔所用螺栓配套，有试验、鉴定证明和运行经验，热镀锌质量不低于螺栓和塔材的镀锌质量，硬度HRC不小于30。4.5 施工注意事项 4.5.1 施工规范施工应严格遵照现行国家标准110500kV架空送电

31、线路施工及验收规范(GB50233-2005)的要求进行。另外，涉及混凝土工程、焊接工艺、杆塔制造等，应遵照有关专业施工规范进行。4.5.2 杆塔加工注意事项1)杆塔加工应遵照现行国家标准输电线路铁塔制造技术条件（GB/T 2694-2003）及输变电钢管结构制造技术条件（DL/T 646-2006）等有关标准的要求进行。Q420钢加工应符合输电杆塔Q420高强钢焊接及热加工技术规程（企标报批稿）的要求进行。2）杆塔应由具备220kV及以上送电线路杆塔加工资质的厂家加工。3）杆塔必须进行放样，试组装合格后方可批量下料生产，经验收合格后方可出厂。斜柱板式基础的插入角钢必须与相应塔腿共同放样，并与

32、铁塔一起试组装。试组装中还应注意螺栓及脚钉的无扣长、丝扣长是否满足要求。4）杆塔结构中未注明的连接为焊接，未注明的焊接长度为满焊。除图中特殊要求外，一般焊接应根据板厚和施工条件按气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T 985.1-2008）的要求进行。焊缝要求焊透，焊缝等级不低于二级。5）除铁塔施工图中所注明的垫圈外，另增加螺栓数量的5%做为备用品，凡螺栓无扣长度大于或等于通过厚度者，应在丝扣端加垫圈。6）铁塔构件间连接出现空隙时，应设置垫圈或垫板。放样过程中构件间加垫圈数超过3个时应改为垫板。垫板尺寸满足螺栓端距要求。7）厚钢板焊接时应考虑采取防止层状撕裂的措施，例如可采

33、用Z向性能钢板、控制焊接应力、控制钢材的断面收缩率、控制材料杂质含量、控制焊接工艺等措施。当板厚40mm 时宜采用抗层状撕裂的Z向钢材，其材质应符合现行国家标准厚度方向性能钢板GB/T 5313 的规定。8）耐张塔挂线板向下火曲，未标明火曲角度的，火曲角度按约为8（1:7）加工。9）Q420钢采用钻孔法制孔。10）由于Q420高强钢冷脆性较强，加工、焊接、装卸及运输过程中应按有关规范要求采用相应措施。11）脚钉位置布置：单回路耐张塔横担以下布置在转角内侧，横担以上布置在转角外侧，且脚钉位于同一塔面上；双回路塔布置在B、D腿上。塔腿编号及脚钉位置示意如下：4.5.3 基础施工注意事项1）基础施工

34、前，应仔细核对基础施工图中塔型、呼高及塔位号是否与塔位图及明细表相符，再核对基础根开、地脚螺栓间距及方向、插入角钢的倾斜坡度及预留孔等是否与杆塔施工图一致，确认无误后方可施工。2）钢管杆施工时须特别注意其方向布置，建议制做专门的定位模板。3）铁塔基础配置图中，转角塔的基础平面布置图，仅表示拉、压基础位于线路转角外侧、内侧的相对位置，而不代表具体塔位的实际转角方向。分支塔基础布置按电气专业分支塔布置图的要求进行，分坑时注意。4）铁塔四个基础埋深不等时，应先施工基础底面标高较小的基础，后施工基础底面标高较大的基础。5）地下水位埋深较浅时，施工单位应充分准备好降、排水所需的工器具，采取切实可靠的降水

35、措施，以确保坑壁稳定和基础底部原状土不被扰动，不得带水开挖基坑。在降水过程中还应注意采用滤水措施，防止砂土随水抽走而引起地基塌陷。6）基坑开挖后，如发现实际地质情况与“岩土工程勘测报告书”中的描述不符时，应及时通知设计单位处理。7）基坑开挖时不得破坏基础底部原状土，如坑深大于设计深度或基底原状土被扰动，应将扰动部分清除，再用碎石灌M5级水泥砂浆，铺至设计标高。8）基坑开挖时应尽可能保持塔位处地形原貌不被破坏。9）基坑开挖后应尽快浇制基础，尽量缩短基坑暴露时间，不允许有水长时间浸泡基坑。10）板式基础主柱主筋下端带有锚固弯钩的，弯钩朝向为由内向外侧弯起。11）混凝土应采用机械搅拌，机械振捣。每个

36、基础的混凝土应一次浇筑完成，不得有施工缝。浇筑基础混凝土时基坑内不得有水。12）基础验收合格后立即回填。基础回填土时基坑内不得有水及杂物。回填土应分层夯实，每层厚200300mm，压实系数不小于0.93。回填土应高出地面不小于300mm作为防沉土。13）为了保证线路投入运行后杆塔不向转角内侧倾斜，耐张杆塔应按施工图的要求进行预高。基础预高后，其主柱顶面应抹成斜面。施工单位可以根据施工经验和各杆塔实际转角度数对预高值进行调整，但原则上应保证架线施工完毕后杆塔不内倾。14）铁塔塔组立完毕后，应将地脚螺栓垫板焊接在铁塔底脚板上再做保护帽，保护帽顶部抹成5%的微坡顶。斜柱板式基础的顶面要抹成3%的微坡

37、顶，微坡顶的最高点在插入角钢的棱上。15）基础施工中的边坡处理应遵照现行建筑边坡工程技术规范(GB50330-2002)等有关规范的规定进行。16）杆塔基础设计时已经考虑了塔位处的挖填土平衡，除注明的塔位外，原则上不需要进行加固。4.5.4 杆塔组立及架线施工注意事项杆塔导、地线安装时注意如下事项：a. 直线杆塔的导、地线不得按双倍起吊方式施工。b. 所有承力杆塔安装导、地线时必须打临时拉线，临时拉线对地夹角不大于40度，其方向与导、地线的方向相一致，临时拉线要单独设地锚。临时拉线应在架线前打好，并且施加一定的初应力。c. 紧线牵引绳对地夹角不大于20度。d. 导线、地线的架设次序，应自上而下

38、、自左而右逐相（根）架设。4.5.5 其它施工过程中如有材料代用或对图纸有疑问，应及时通知设计单位处理。第5章 通信影响及防护5.1 设计原则及依据5.1.1 本工程初设及有关批复文件。5.1.2 本工程送电线路与通信线路相对位置图是根据各所属部门提供的路径及有关资料绘制的。5.1.3 本工程沿线采用的大地电导率(50Hz)数值同初设。5.2 综合屏蔽系数本工程地线自新型材料站220kV站至三公司F系列220kV进线点采用一根OPGW-150、一根JLB-150地线。本工程电磁危险影响计算考虑屏蔽系数。5.3 通信影响及防护5.3.1 本工程对通信线路影响本工程影响范围内通信线路有1条，与地埋

39、光缆交叉跨越时，杆塔接地装置与通信光缆的距离需满足规程要求。本工程对影响范围内的通信线路的电磁影响及干扰影响，采取防护措施按照被交叉的电力线通讯线保护间隙安装图处理。5.4 施工说明及注意事项5.4.1 放电管(器)的装设位置可按施工图中所示的位置、村庄、交越等控制点按比例确定，并就近采用土壤电阻率较小的杆位或地形安装放电管(器)和接地装置。5.4.2 本工程竣工投产前，须将全部通信线路的保护装置安装完毕。附表1 铁塔数量一览表 名称塔型数量单位重量（t）双回路直线塔SZ2-30.01基14.47 SZ2-33.06基15.6*6双回路耐张塔SJ1-24.01基21.5SJ3-30.02基28

40、.25*2SJ4-30.02基33.722*2SJ4-18.01基24.776JP-15.01基23.6SDJ-18.01基25.5合计15基，其中双回路直线塔7基，双回耐张塔8基。330.41附表2 机电材料一览表序 号类 型型 号单 位数 量1钢芯铝绞线LGJ-500/45吨50.52导线防振锤FR-4个2703导线间隔棒FJQ-240/500个1444地线JLB40-150米24505光缆OPGW-150米2450地线门型架金具1地线绝缘子U70CN片122接地联板图纸个43跳线线夹JYT-150/8个44耐张线夹NY-150BG个45联板LJ-1040个46 挂板PS-7个87 联板L

41、-1040个48 挂环PH-7个49U型环U-10个12地线耐张金具1U型环U-10个142耐张线夹NY-150BG个143楔型线夹NX-4个144接地线JLB40-150，1.5米个145跳线线夹JYT-150/8个146接地联板个147延长环PH-10个148联板L-1040块14地线悬挂金具1挂板UB-10个72挂环ZH-7个73悬垂线夹XGU-3F个74铝包带（1*10）kg145楔型线夹NX-4个76接地线JLB40-150，1.5米个77跳线线夹JTY-150/8个78接地联板个7220kV悬挂金具（单联）铝包带kg4.682悬垂线夹CGU-5B个243联板(L型)L-1240个1
