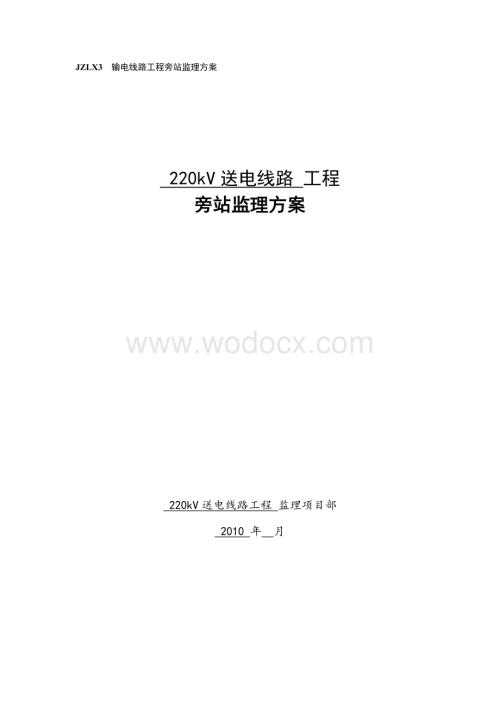

1、JZLX3输电线路工程旁站监理方案 220kV送电线路 工程旁站监理方案 220kV送电线路工程 监理项目部 2010 年 月批 准： 年月日审 核： 年月日编 写： 年月日目 次1编制目的42编制依据43旁站工作流程及要求44旁站监理范围及内容65旁站监理职责96旁站监理工作纪律107附件13附件1工程旁站监理计划表附件2旁站监理记录表（见JZLX8）220kV送电线路工程旁站监理方案1编制目的为了确保本工程实体工程质量，对于隐蔽工程的隐蔽工程、下道工序完成后难以检查的关键或重点部位、关键或重要工序等，监理方要通过编制工程旁站点的设置和监理人员的旁站工作，以期达到工程质量合格。2 编制依据1

2、）220kV鹅州典巷送电线路工程监理规划”2）220kV鹅州典巷送电线路工程监理创优细则3）220kV鹅州典巷送电线路工程专业监理实施细则4）房屋建筑工程施工旁站监理管理办法（试行）（建设部2003年1月1日起执行）5）输变电工程建设管理文件（国家电网公司电网建设分公司2003年3月）6）国家电网公司电力建设工程施工安全监理管理办法国家电网基建2007302号3 旁站工作流程及要求3.1旁站监理工作流程3.2旁站监理工作要求（1）实施旁站监理的各分项工程，施工单位应提前24h向项目监理部申报施工申请。（2）收到施工单位的报告后，监理工程师应立即检查确认是否已具备施工条件。检查内容如下：1）上道

3、工序及其他专业在该部位的工程是否已确认合格。2）施工方案是否已经监理批准。3）施工设备、人员、材料等是否到位。4）安全设施是否符合相关要求。5）是否有影响施工的其他因素。在以上条件均满足后，经总监理工程师确认后签认申请表并安排好旁站监理人员实施旁站监理。（3）旁站前监理人员应充分了解和掌握施工所用材料、设备的质量情况以及施工图纸、设计要求、标准、规范等。（4）旁站监理工作主要由现场监理员进行，监理员执行旁站前，专业监理工程师向其进行交底，明确交代旁站项目范围、质量标准、注意事项及突发事件处置要点。并配备必要的监理设施。（5）旁站监理人员在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量

4、问题，如实准确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的，不得进行下一道工序施工。（6）旁站监理人员实施旁站监理时，发现施工企业有违反工程建设强制性标准行为的，应责令施工企业立即整改；发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。（7）按总监理工程师批准的监理实施细则逐项执行或按商定的工艺质量标准进行监督检查，并作好质量记录和取样分析。应旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。（8）

5、旁站监理人员必须在施工点现场持续进行监理，必要时监理人员可轮流旁站，但须做好交接工作。（9）旁站监理如发现问题，及时提出处理意见，并监督、落实处理结果。现场问题处理方法如下：1）旁站人员发现施工项目部有违反施工规范和方案的，有权责令施工项目部现场整改，并作好现场记录。2）发现其施工活动已经或者可能危及工程质量的，或有重大安全隐患的，应及时报告监理工程师和总监理工程师，由总工程师下达局部暂停施工指令或采取其他应急措施。施工项目部在接到通知后应立即停止施工，并妥善保护现场。如有重大安全隐患，必须尽快疏散全部施工人员。3）施工项目部质检人员必须在场跟班，如无故不到，旁站人员可按5.9.2处理办法处理

6、。4）如旁站人员对材料、设备质量情况有怀疑，应暂停使用并进行必要的检验和检查，施工项目部应给予积极配合。（10）旁站监理结束后，监理人员应将旁站监理记录填写完整并交专业监理工程师审核（或总监理工程师）审核、签字、归档。3.3旁站监理工作要求3.3.1旁站监理工作前的方法为“三查二问一核对”。“三查”指一查交底记录，二查施工使用的仪器、设备、工具、备用材料等，三查施工人员及组织。确认施工项目部在技术方案和文件上已完善，现场使用的仪器、设备正常，所需工具和备用材料已齐备，操作人员持证上岗，施工人员有组织、有带班，施工质检人员已到岗。通过“三查”掌握承包单位对本次施工的关键部位、关键工序准备情况。保

7、证组织上能够应对施工现场的整改或应急措施。“二问”指问一线操作工人交底内容，了解交底是否已完成三级交底，落实到了班组；第二问施工技术文件有关内容，以保证施工资料的及时、真实和可靠，保证施工试件等条件可靠。“一核对”指核对施工前必须办理的手续是否齐全，满足监理程序要求。监理发现不具备或部分不具备施工条件时，旁站监理人员有权延迟进行施工作业。3.3.2 监理工作旁站中的方法为“一核查三监督”，以及处置、获取原始资料。“一核查”指核查进场用于工程实体的材料是否与设计文件及报验资料相吻合，凡不相吻合的，旁站监理人员必须立即报告总监，由总监理工程师决定暂停施工或采用何种应急措施，并据总监理工程师决定进行

8、紧急处置。“三监督”是指现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况，监督施工现场作业是否满足合格工程验收标准。如果监督过程中发现问题，旁站监理人员有权不经报告进行处置，并务必留下原始资料。处置是对施工现场发生的各种异常情况作出明确的处理意见，并监控处理过程，只要存在异常情况，必须留存原始资料。3.3.3监理工作旁站过程及旁站后及时记录。为了现场及时处置和保留原始资料的需要，对旁站监理工作必须配工具袋和数码相机。旁站监理人员必须随身携带笔和文件夹，工具袋内除旁站监理记录表外，还有相关的技术文件和工作记录用表。做记录按时间顺序记录，无论是否正常施工都要记下每一时间段

9、所处的施工位置和进度。如旁站时间很长，必须进行旁站监理工作交接时，要将工作记录办理移交，转交下一旁站监理人员，以保证某一关键部位、关键工序记录内容的完整和连续，保证旁站监理工作的连贯性。旁站监理人员还应随身携带与旁站内容相关的必要检查工具，以量化所监督情况。当出现异常情况，检查工具尚不能说明问题的，还应选择数码照片的形式，进行现场实录。旁站监理工作结束，及时填报旁站监理记录表，各方及时签字认可，本次旁站工作方视为结束。出现整改的、有处理措施的、存在问题的都要如实记录在案，作为旁站信息的重要组成部分留存归档。4 旁站监理范围及内容按国家电网基建2007302号国家电网公司电力建设工程施工安全监理

10、管理办法要求，输电线路工程应包括如下关键部位和工序：基础阶段：灌注桩钢筋笼入孔、混凝土浇筑；立塔阶段：大跨越铁塔组立、铁塔接地线焊接及敷设；架线阶段：导地线压接、OPGW光缆接续、特殊跨越施工、导线展放（张力场）。4.1 旁站内容4.1.1 土石方工程检查基坑地质地基的处理4.1.2基础工程坑深及坑底检查钢筋检查混凝土浇制拆模基础回填4.1.3 接地工程接地体的埋深接地电阻的测量4.1.4导、地线架设工程导、地线的连接OPGW光缆的接续附件安装4.2 旁站的内容4.2.1 土石方工程（1）旁站部位：检查复测记录、检查地质情况。（2）旁站工序：核实路径，塔位复测记录是否符合设计要求。检查坑底土质

11、情况和对坑底处理情况是否符合规范要求。4.2.2基础工程（1）旁站部位：坑深及坑底检查、钢筋检查、混凝土浇制、试块制作及现场塌落度检查、混凝土养护、拆模、基础回填。（2）旁站工序：1）坑深及坑底检查：a浇制前必须把坑底积水抽干；b查坑深及坑底（扩大头）尺寸是否符合设计要求；c底板垫层、立柱保护层厚度，垫块材质是否符合设计要求；d查基坑中心偏移、查坑壁的垂直度。2）钢筋检查：a钢筋规格和各部尺寸符合设计要求；b钢筋外观检查、清除大块锈斑和污物；c钢筋焊接质量、搭接长度是否符合规范要求；d钢筋绑扎的牢固成度，间距是否符合设计要求。3）混凝土浇制：a检查混凝土配合比是否符合设计要求，所用水泥、石、砂

12、、水等原材料是否符合要求；b检查现场混凝土搅拌工具器械（包括称量器械）是否符合要求；c每个基础的混凝土应一次连续浇成，不得中断，因故中断2h以上按规范要求处理后再继续浇制；d混凝土为分层浇制，机械振捣。4）试块制作及现场塌落度检查：a试块制作，在浇制现场随机取样制作，养护条件与基础相同；b试块数量应符合规范要求；c塌落度检查，每班日检查34次，应符合设计要求。5）混凝土养护：a浇制完后12h内，开始浇水养护（炎热干燥天气应在3h内）基础表面加遮盖物后浇水；b日平均气温低于5时，不得浇水养护；c要求养护浇水不少于5昼夜。6）拆模：a基础浇制后在混凝土强度未达到标准前不得拆模，在48h内也不得拆模

13、；b拆模后外观检查，一般缺陷按规定处理，影响结构性能的缺陷，必须会同设计和有关单位研究处理；c测量检查，对立柱的尺寸，对角线、高差、地脚螺栓规格等进行复测，检查结果应符合设计要求。7）基础回填：a回填土每300夯实一次，要求夯实的干容重达到原状土干容重80%以上；b回填土可掺石块，按3:1石土均匀掺和夯实，不得有其他杂物；c严禁在设计要求的边坡范围内取土回填；d水坑回填时应排除坑内积水或冰雪。8）保护帽浇制：a检查铁塔组立完成，并符合设计规程要求；b检查铁塔底部与基础接触是否紧密，螺栓是否紧固，是否双螺母，露出长度符合规定；c接地行出线不得浇制在保护帽内；d混凝土强度符合设计要求；e把整个铁塔

14、底座包括在内、外观符合工艺要求。4.2.3 接地工程（1）旁站部位：接地体敷设、接地电阻测量。（2）旁站工序：接地体的材料及埋设位置，长度必须符合设计要求；接地体的埋深不得小于设计要求；接地体断开点的连接应符合规范要求；接地电阻的测量可采用接地摇表，所测的接地电阻不大于设计工频接地电阻值。4.2.4 导、地线架设工程（1）旁站部位：导地线接续管及耐张管的压接，OPGW光缆接续，附件安装。（2）旁站工序。1）导、地线的接续：a导、地线必须使用现行的电力金具配套的接续管及耐张线夹进行连接；b压接工必须由经过专门培训并经考试合格具有操作证的技术工人担任；c压接完成后进行外观检查，接续管有无裂缝，鼓肚

15、、变形，导地线有无烧伤、破损、断股，必须符合规范要求；d测量压后尺寸是否符合规范要求，并填写记录；e在符合要求的接续管上打上钢印（操作人员和监理人员同时打印）。2）附件安装：a绝缘子安装前应逐个清扫，并进行外观检查，不允许有开裂、脱落、破损现象；b附件安装前应检查碗头，球头与W销子，R销子之间的间隙，在安装好销子的情况下，球头不得自碗头中脱出；c导、地线紧好后，应及时安装附件，安装时间不应超过五天；d附件安装时的工艺，应按照有关工艺要求执行。3）OPGW光缆接续及附件安装：aOPGW光缆熔接的衰耗值是否符合设计要求；bOPGW光缆的附件安装是否符合设计及规范要求。4.2.5 见证取样（1）见证

16、取样的项目有：钢材、水泥、砂、水、混凝土、钢筋焊接、导地线连接、回填等。（2）见证取样的试件，要采取多点，随机取样的原则，取样数量按规范和试验室要求为准。（3）见证取样要坚持旁站取样和旁站送样至试验室，在有关报送资料上签署意见。5 旁站监理职责（1）检查施工单位现场人员到岗、特殊工种人员持证上岗以及施工机械，建设材料准备情况。（2）在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况。（3）核查进场材料，构配件，设备的出厂质量证明，质量检验报告。（4）督促施工单位进行现场检查和必要的复验。（5）做好旁站监理记录和监理日记，保存旁站监理原始资料。（6）旁站监理过程中，发现

17、有违反工程建设强制性标准行为的，有权责令施工企业立即改正；发现施工作业可能危及工程质量时，应及时向总监理工程师报告，由总监理工程师采取必要的措施。(7)总监理工程师明确项目部人员旁站监理职责分工及组织。(8)根据工程进度计划，依据现行施工规范、设计图纸、施工方案、监理细则开展旁站监理，并根据相关专业实施旁站监理工作。(9)检查施工单位的施工投入人力、材料、主要设备及其使用运行状况，并做好检查记录。(10)复核或从施工现场直接获工程计量的有关数据并签署原始凭证。(11)按设计图及有关标准，对施工单位的工艺流程或施工工序进行检查和记录，对加工、制作及工序进行记录。(12)监理人员在旁站过程中检查施

18、工技术方案、安全措施具体落实情况，核对各种原始记录数据的正确性、真实性。(13)担任旁站工作，发现问题及时指出并向专业监理工程师报告。(14)做好监理日记和有关的监理记录。(15)旁站监理人员必须熟悉有关法律、法规、规范、规程，对施工违章或影响质量的行为有权提出施工暂停。(16)旁站监理人员应对旁站项目进行签证，并承担相应的责任（参照本公司监理制度汇编）。6旁站监理工作纪律（1）旁站监理人员必须在规定的时间内在指定的施工地点对指定的工序实施旁站。不得无故不到，也不得擅自改变旁站内容。旁站期间不得从事与工作无关的活动。（2）对来自于施工项目部的任何违规行为必须及时予以制止，必要时要根据本方案的要

19、求在第一时间报告专业监理工程师和总监理工程师。不得徇私舞弊，包庇纵容，更不得为不正当利益与施工项目部串通弄虚作假。（3）必须如实、准确地填写旁站监理记录。7 附件：附件1：工程旁站监理计划表序号分部工程分项工程控制点W点H点S点一土石方线路复测普通基础坑分坑二基础现浇铁塔基础钢筋模板混凝土浇筑灌注桩基础钻孔钢筋笼加工钢筋笼入孔混凝土浇筑三杆塔自立式铁塔组立四架线导地线展放导地线连接管紧线附件安装五接地表面式接地装置附件2旁站监理记录表（见JZLX8）旁站监理记录表工程名称： 编号：日期及气候：工程地点：旁站监理的部位或工序：旁站监理开始时间：旁站监理结束时间：施工情况：监理情况：发现问题：处理意见：备注：施工项目部： 质 检 员： 日 期： 年 月 日监理项目部： 旁站监理人员： 日 期： 年 月 日注本表由监理项目部填写，监理项目部存 份。.忽略此处.13
