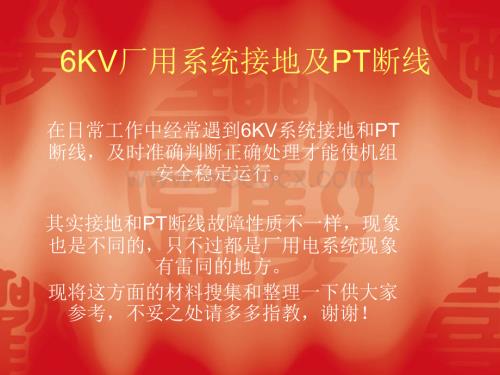

1、6KV厂用系统接地及PT断线在日常工作中经常遇到6KV系统接地和PT断线，及时准确判断正确处理才能使机组安全稳定运行。其实接地和PT断线故障性质不一样，现象也是不同的，只不过都是厂用电系统现象有雷同的地方。现将这方面的材料搜集和整理一下供大家参考，不妥之处请多多指教，谢谢！厂用电中性点接地方式概述厂用电中性点接地方式概述w电力系统接地方式可分为大电流接地系统和小电流接地系统.w当发生单相接地故障时，接地电流比较大，称为大电流接地系统。w大电流接地系统包括中性点直接接地、电抗接地、和低阻接地.w发生单相接地故障时，由于不构成短路回路，接地短路电流比负荷电流小很多，这种系统称为小电流接地系统。w小

2、电流接地系统包括中性点不接地、经高阻接地、经消弧线圈接地、和经配电变压器接地.w小电流接地系统：6KV工作段、公用段、380V工作段、主厂房公用段。w大电流接地系统：除尘段、照明段、输煤段、厂区公用段、网控楼变等。小电流接地系统优点w在小电流接地系统中发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压的大小和相位不变（依然对称），不影响对用户的连续供电，所以不需要立即切除故障。w接地后系统可运行12小时，厂用重要负荷可继续供电，这也是小电流接地系统的最大优点。w但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使

3、事故扩大，影响正常供电。还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。6KV厂用厂用PT一次保险熔断w现象：w（a）6KV系统“6KV系统接地”和 “6KV 系统TV断线”信号同时发出。w（b）与熔断相有关的线电压表指示降低，与熔断相无关的线电压表不变。w（c）6KV厂用电快切装置故障。6KV厂用电系统单相接地厂用电系统单相接地w现象：w（a）：6KV系统接地时，仅发“接地”信号。w (b)：接地时故障相电压降低或为零；非故障相电压升高，最高可达线电压。w（c）三个线电压表数值不变。解释：w如果发生完全接地，则

4、故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。w 不完全接地。即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。非故障相的电压升高，它们大于相电压，但达不到线电压。电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号 二次保险单相熔断二次保险单相熔断 w现象：w（a）6KV厂用电系统“TV断线”信号发出 w（b）“6KV厂用电快切装置故障”信号发出 w（c）熔断相的相电压值降低，未熔断相的电压表指示值不会升高。6KV厂用电系统单相接地处理要点厂用电系统单相接地处理要点w(1)发生单相接

5、地故障后，值班人员应马上复归音响，作好记录，迅速汇报值长和有关负责人员，并按值长的命令寻找接地故障，根据现象判断故障点及故障性质。联系检修。w（2）注意在查找设备时穿绝缘鞋戴绝缘手套，保持安全距离。做好危险点分析。室内不得接近故障点4m以内，室外不得接近故障点8m以内w（3）详细询问各控制室有无启停新设备。有无异常现象发生。w(4)详细检查所辖内电气设备有无明显的故障迹象，如果不能找出故障点，再用6KV系统绝缘监测装置进行线路接地的寻找。w(5)将母线分段运行，并列运行的变压器分列运行，以判定单相接地区域。w(6)采用逐一停电的方式寻找故障点，应先停不重要的设备，当拉开某条 线路断路器接地现象

6、消失，便可判断它为故障线路，并马上汇报值长听候处理，同时对故障设备进行隔离做进一步检查。w（7）查找过程不要超过2小时，并密切监视发电机组各参数变化情况。PT一次保险熔断处理要点w（1）值班人员应马上复归音响，作好记录，迅速汇报值长和有关负责人员，根据现象判断故障点及故障性质。联系检修到场。w（2）进入现场前做好危险点分析，带全安全工器具，注意保持安全距离。w（3）停用电压互感器时，应首先考虑该电压互感器所带继电保护及自动装置，为防止误动可将有关继电保护及自动装置退出。（退出厂用电快切装置）w（4）厂用电压互感器停电时，应先将二次侧熔断器取下（先取直流，后取交流）。w（5）记录有关电度表底数。

7、w（6）要更换合格并型号合适的保险。w（7）电压互感器送电时要先送交流后送直流。w（8）电压互感器恢复后，要查看母线电压正常，各设备运行正常。w（9）恢复停用的继电保护及自动装置。w（10）处理完毕汇报值长及相关领导。电压互感器的高压熔断器熔丝熔断的原因电压互感器的高压熔断器熔丝熔断的原因w系统发生单相间歇电弧接地；w系统发生铁磁谐振。w电压互感器内部发生单相接地或层间、相间短路故障；w电压互感器二次回路发生短路而二次侧熔丝选择太粗而未熔断时，可能造成高压侧熔丝熔断。6KV厂用系统单相接地故障原因w小电流接地系统单相接地故障，多发生在潮湿、多雨天气。w由于电缆线绝缘磨损、绝缘子单相击穿、单相断线引起。w电机引线及绕组油污、受潮。w电机绝缘老化.梁 昉 发电部集控二值
