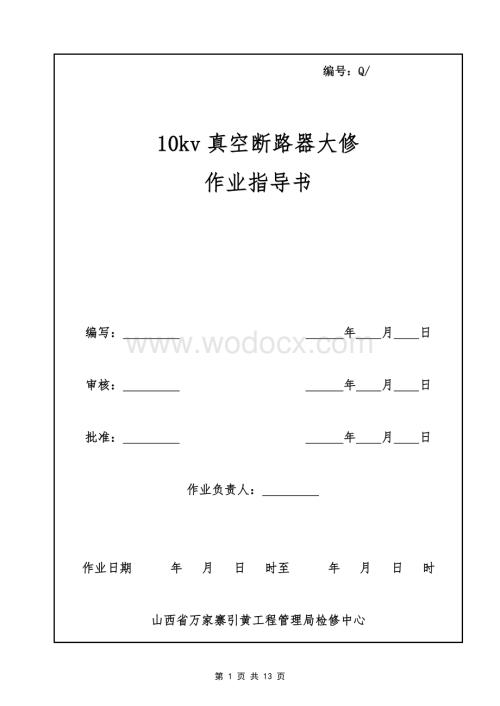

10kv真空断路器大修作业指导书.doc

1、 编号：Q/10kv真空断路器大修作业指导书编写： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人： 作业日期 年 月 日 时至 年 月 日 时山西省万家寨引黄工程管理局检修中心一、 范围本作业指导书适应于引黄泵站10kv真空断路器的大修工作。二、 引用文件1、国家电网安监2009664号国家电网公司电力安全工作规程2、GB15.384-85.3交流高压断路器国家标准3、DL/T61515.35.37交流高压断路器参数导则4、GB15.384-85.3交流高压断路器国家标准5、GBJ147-90电气装置安装工程高压电器施工及验收规范6、厂家提供的技术说明书三、 修前准备1、准备工作安

2、排序号内 容标 准责任人备注1检修设备前必须熟悉图纸、了解设备结构、性能、主要技术要求及其作用，查阅上次检修总结报告等资料，了解设备运行情况和存在的问题，分析设备现状。熟知设备结构、性能、现状，确定设备重点检修项目。2检修前班组技术员根据作业任务，明确检修项目，编制检修作业施工安全措施。明确检修项目及施工安全措施。3检修前，班长和材料员检查并落实检修所需的工器具、材料、备品备件及劳动防护用品等是否齐全合格。工器具试验合格、齐全，材料、备品备件及劳动防护用品等满足本次施工要求。4检修前，班长根据作业需要和人员精神状态确定工作负责人和工作班成员，并根据本次检修的目的，组织作业人员学习电业安全工作规

3、程及作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项及进度要求。合理安排检修人员，全体作业人员熟熟知作业内容、作业标准、安全注意事项及进度要求。5开工的前1天，工作票签发人根据检修项目内容签发工作票并送至作业许可部门。根据工作内容办理合格的工作票，且安全措施和现场必须相符2、作业人员要求序号内 容责任人备注1现场工作人员应身体健康，精神状态良好。2工作人员应为专业从事电气设备检修人员，并且通过安规考试及技能资格审查且具备必要的电气知识，并经安规考试合格。3进入工作现场必须戴好安全帽、穿好工作服，严格执行电业安全工作规程。4作业中互相关心施工安全及时纠正违反安全的行为，知道作业地点

4、、作业任务，清楚作业环境，清楚关键部位。5每个工作小组的工作人员至少有倆人一起工作，其中有一人应为有经验的人员且担任工作负责人和监护人。6工作前由工作负责人向工作班成员交待清安全措施，使工作班成员对带电设备人人明白方可进行工作7进入工作现场要看清设备名称和编号，防止走错间隔。8检修场地的工器具、设备、材料应妥善放置、摆放整齐。9每日收工后及时清理现场。10工作时必须设有专门的监护人员，工作前工作负责人要向工作班成员详尽交代其合作内容及注意事项，开工前和工作完结后，工作负责人应对设备进行认真检查。3、备品备件序号名 称规 格单位数量备注123456789104、工器具序号名 称规格/编号单位数量

5、备注1改锥3把12改锥5把13克丝钳把14尖嘴钳把15手电筒把16油石块17内六角扳手套18活络扳手10把29活络扳手8把210梅花呆扳手17-19把211梅花呆扳手12-14把212梅花呆扳手8-10把113内卡尺300mm支114外卡尺300mm支115钢直尺150块116单相电源接线盘AC220v只117兆欧表500v只118兆欧表2500v只119万用表只120机械特性测试仪表台121真空度测试仪表台122回路电阻测试仪台123交流耐压仪套15、材料序号名 称规 格单位数量备注1润滑油Kg酌量2砂布0#张23塑料带盘0.34汽油Kg15凡士林中性Kg0.26黄油Kg酌量7毛刷2把18白

6、布Kg16、定置图及围栏图北工器具零部件材料环保箱出入口出入口断路器10KV配电柜10KV配电柜7、危险点分析序号危险点防范措施1触电伤害（1）接地刀闸可靠投入。（2）断路器侧装设接地线适当，不得随意移动或拆下接地线。（3）将其它运行中的设备门锁牢并在相邻间隔挂“止步，高压危险”标示牌，在检修间隔挂“在此工作标示牌”（4）使用电气工具时其外壳要可靠接地；施工电源绝缘良好，按规定串接漏电保护装置。（5）使用电气设备接取电源时应两人进行，电源线接头处必须用绝缘胶布包好；（6）作业前告知工作人员现场带电部位和防范措施；（7）搬运物件时要与前、后、左、右带电设备保持足够的安全距离： 10kV大于0.7

7、米；（8）监护人应认真监护，防止走错间隔发生触电。2机械伤害（1）事前把所有储能部件能量释放掉。（2）进行参数测试调整时，严禁将脚、手踩放在断路器的传动部分和框架上。（3）在进行机械调整时，将控制、保护回路电源断开。3碰伤头和面部（1）工作中必须戴安全帽。（2）工作负责人（监护人）随时提醒作业人员可能碰到的部位。4防止损坏设备（1）工作时要认真负责，防止损坏设备；（2）防止设备上有遗留物。8、安全措施序号内 容1工作时必须设有专门的监护人员，工作前工作负责人向工作班成员详尽交代合作内容及注意事项，开工前和工作完结后，工作负责人应对设备认真检查。2工作人员按规定着装，佩带安全帽并按规定正确使用工

8、器具。3所检修设备与其它运行中的设备要保持一定的距离，避免造成运行设备误动作。4检修断路器时必须有工作票要求的各项安全措施，断路器“分”且在试验位置，接地刀闸可靠投入，操作电源、保护电源已切断，并设有醒目的标示牌。5真空断路器检修前应手动进行合、分闸操作一次，释放弹簧能量。6检修真空断路器时应拔掉辅助电路插头。7断路器在“合”状态或弹簧在蓄能状态时，手及身体不要进入断路器机构内。8拆下的零部件必须妥善保管，以防丢失和损坏。9电缆或线头拆开后应做好标记，恢复时必须按标记进行。10检修时以防在开关和开关柜内遗漏工器具，手上沾有水迹、脏迹时不要触摸断路器，检修现场保持清洁。11耐压时不要进入耐压区域

9、，避免造成人身触电事故。12在高压试验升压过程中，要有人随时呼喊电压数值，要设专人监视被试品和试验设备，监视仪表指示，发现异常，立即通知降压，迅速断开电源。13检修完后应有完整记录，并由工作负责人和验收人签字。9、人员分工序号内 容检修负责人作业人员110kv真空断路器大修四、流程图修前准备责任人：日期：办理工作票并经现场核查安措正确完备责任人：日期：工作负责人向工作班成员进行交底责任人：日期：将断路器拉出责任人：日期：检查触头磨损量责任人：日期：对转动部位注油责任人：日期：检查机构责任人：日期：清扫、检查断路器外部及导电部分责任人：日期：试验前检查责任人：日期：操作试验责任人：日期：防误试验

10、责任人：日期：绝缘电阻测试责任人：日期：机械特性测试责任人：日期：辅助回路和控制回路交流耐压试验责任人：日期：交流耐压试验( 断路器主回路对地、相间及断口)责任人：日期：导电回路电阻测试责任人：日期：灭弧室的触头开距及超行程责任人：日期：操动机构合闸接触器及分、合闸电磁铁的最低动作电压责任人：日期：合闸接触器及分、合闸电磁铁线圈直流电阻和绝缘电阻责任人：日期：灭弧室真空度测试（有条件时）责任人：日期：结束工作票责任人：日期：工作终结、移交责任人：日期：清理检修现场责任人：日期：恢复安全措施责任人：日期：五、作业程序及作业标准1、开工序号内 容到位人员签字1工作票负责人会同工作票许可人检查工作票

11、上所列安全措施是否正确完备，经现场核查无误后与工作票许可人办理工作票许可手续2开工前工作负责人检查所有工作人员是否正确使用劳动保护用品，并由工作负责人带领进入工作现场向所有工作人员详细交待作业任务、安全措施及安全注意事项、设备状态和人员分工，全体工作人员应明确作业范围、进度要求等内容，并在到位人员签字栏内分别签名，与作业许可人办理签字开工手续3作业负责人根据现场实际情况进行分工，填写安全措施票，要求作业人员必须在安全措施票上签字2、检修电源的使用序号内 容标 准 及 注 意 事 项责任人签字1检修电源接取位置从就近的检修电源箱接取，所取电源不得直接使用，要经漏电保护器后方可使用。若要使用行灯必

12、须接有行灯变压器方可使用。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后方可接取。3、检修内容和工艺标准序号检修内容工艺标准安全措施及注意事项检修结果责任人签字1将断路器拉出所修断路器在断开位置，并将其拉至检修定置图所指位置防止走错间隔2清扫、检查断路器外部及导电部分绝缘框架、绝缘子、灭弧室表面及真空开关管绝缘部位清洁无污，无变形、无破损、放电现象；接线端子、软连接螺栓应紧固；主电路梅花触头连接牢固、可靠、无松动、无氧化及烧伤，如有轻微烧伤，可用细油石或零号细砂纸打磨，如烧损严重时应更换。（1）确认弹簧能量已全部释放。（2）使用专用工具要用力适度。3检查机构

13、（1）操动拐臂、连板及大轴等机构无变形、动作灵活、无卡涩现象；（2）合闸弹簧及分闸弹簧无变形、裂纹；（3）各部件清洁，运动部件润滑良好，无锈蚀等不良现象；（4）操动机构各连接部位的开口销、垫片完整齐全；（5）合、分闸电磁铁铁心运动自如，无卡涩；（6）检查并确认二次接线端子已紧固。防止在窄小的空间工作碰伤头和面部4对转动部位注油按产品说明书要求的各转动部位注油，要使用机油，但在以下部位不能注油：（1） 分闸铁芯部位；（2）接点；（3）合闸铁芯部位；（4）挂钩。防止残油污染，滑倒伤人或器材滑落伤人5检查触头磨损量真空断路器在合闸状态下，测定接触弹簧下部的间隙不能小于0.5mm，否则应更换真空管。严

14、禁将脚、手踩放在断路器的传动部分和框架上。6试验前检查（1）接线正确（2）各零部件无破损、变形、脱落；（3）各部位螺栓紧固；（4）真空管、绝缘件无破损；（5）检查工具、材料等无遗留；（6）断路器推到位。防止走马观花7操作试验（1）用手动和电动方式操作断路器进行储能、合闸、分闸，观察断路器储能状态及合、分闸指示应正常；（2）检查计数器应正确计数；（3）远方合、分闸正常。应统一指挥，分工明确8防误试验（1）断路器合闸状态，不能推进、拉出；（2）在推进、拉出断路器的过程中不能合闸。防止撞击损坏设备9绝缘电阻测试不低于1000M用2500兆欧表10导电回路电阻测试（1）大修后应符合制造厂规定。（2）运

15、行中一般不大于1.2 倍出厂值。用直流压降法测测量，电流不小于100A11交流耐压试验( 断路器主回路对地、相间及断口)（1）相间、相对地耐压值按38kv；（2）断口的耐压值按出厂值试验。断路器在分、合闸状态下分别进行12辅助回路和控制回路交流耐压试验试验电压为1kV可用2500兆欧表代替13机械特性测试（1）合闸、分闸时间及分、合闸速度应符合制造厂规定；（2）分闸不同期不大于2ms，合闸不同期不大于3ms；（3）合闸弹跳时间对于12kv不大于2ms；（4）分闸反弹幅值不大于触头开距的20%。在额定操作电压下进行14灭弧室的触头开距及超行程应符合制造厂规定 15操动机构合闸接触器及分、合闸电磁

16、铁的最低动作电压（1）操动机构分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的30%65%间。在使用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的 80%(关合峰值电流等于或大于50kA 时为85%)时应可靠动作。（2）进口设备按制造厂规定。采用突然加压法。16合闸接触器及分、合闸电磁铁线圈的直流电阻和绝缘电阻（必要时）（1）直流电阻应符合制造厂规定（2）绝缘电阻不应小于1M采用 1000V 兆欧表17灭弧室真空度测试（有条件时）弧室真空度应符合制造厂规定 应将被试断路器接地，每测完一相后应进行放电，测试中应做好监护以防高电压伤人六、竣工序号内 容责任人员签字1验

17、收传动2全部工作完毕，拆除所有的检修防护设施。3恢复所有的安全设施，严格按现场安全技术措施中所做的安全技术措施进行恢复，恢复至开工前状态。恢复后经双方工作人员及验收人员核对无误。4全体工作班人员清扫、整理现场，清点工具及回收材料5工作负责人周密检查施工现场，是否遗留工具、材料。6工作负责人在检修记录上详细记录本次工作所修项目、发现的问题、试验结果和存在的问题等。7经值班人员验收合格并在验收记录卡上各方签字后，办理工作票终结手续。七、验收记录自验记录记录改进和更换的零部件存在问题及处理意见验收单位意见检修班组验收总结评价运行单位验收意见及签字参加验收人员意见及签字 八、作业指导书执行情况评估评价
