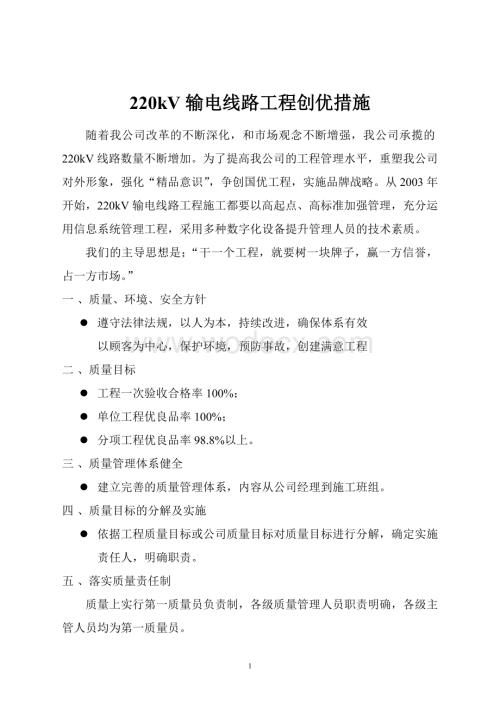

220kV输电线路工程创优措施.doc

1、220kV输电线路工程创优措施随着我公司改革的不断深化，和市场观念不断增强，我公司承揽的220kV线路数量不断增加。为了提高我公司的工程管理水平，重塑我公司对外形象，强化“精品意识”，争创国优工程，实施品牌战略。从2003年开始，220kV输电线路工程施工都要以高起点、高标准加强管理，充分运用信息系统管理工程，采用多种数字化设备提升管理人员的技术素质。我们的主导思想是；“干一个工程，就要树一块牌子，赢一方信誉，占一方市场。”一 、质量、环境、安全方针l 遵守法律法规，以人为本，持续改进，确保体系有效以顾客为中心，保护环境，预防事故，创建满意工程二 、质量目标l 工程一次验收合格率100%；l

2、单位工程优良品率100%；l 分项工程优良品率98.8%以上。三 、质量管理体系健全l 建立完善的质量管理体系，内容从公司经理到施工班组。四 、质量目标的分解及实施l 依据工程质量目标或公司质量目标对质量目标进行分解，确定实施责任人，明确职责。五 、落实质量责任制 质量上实行第一质量员负责制，各级质量管理人员职责明确，各级主管人员均为第一质量员。六 、项目部设备投入 电脑 一台（一台带刻录机）；复印机 一台数码相机 一部；传真机 一台。七 、资料管理要求1 项目部应设资料管理人员一名，要求：会使用电脑、刻录机、复印机、照相机等办公设备。2 项目部所收集管理资料应包括：工程资料、管理资料、质量证

3、明文件。资料除文字资料外，还应包括图片及摄像资料。3 资料管理上，应目录清楚明白，资料齐全。各项工作要留有影像资料，制作照片档案。反映的内容要求操作规范，安全用具佩戴整齐。4 图片资料应包括：开工动员、破土动工、上级视察、分部工程试点、隐蔽工程、各级质检、技术交底、会议、考试、特殊施工过程、采取的措施、活动等。 八 、保存、收集、整理资料及材料证明文件应注意的问题、工程资料1、 工程开工报告注：总开工报告经监理审核，由施工单位法人签字。 单位工程开工报告，只有监理审查即可。2、 施工组织设计 注：变更人员要有集团公司审批（建设单位），批准应为公司总工。3、 施工组织设计审查纪要 注：由监理组织

4、进行。4、 重要的会议纪要 注：涉及施工工艺、设计变更（变更设计）投运前的会议。5、 施工评级纪录要求：格式规范、填写规范、数据真实可信、字迹清楚、签字齐全、职责明确。6、 工程质量监督报告（基础、铁塔、架线、单位工程四部分）。7、 质量验评统计表注：包括分部工程及单位工程评级统计表8、 工程竣工报告注：由施工、运行、监理、建设各单位法人签字。9、 竣工验收签证书注：执行110kV及以上送变电工程启动及竣工验收规程DL/T7822001、质量证明文件水泥、砂、石、水1、 水泥出厂试验报告或出厂质量证明书 注：三天或七天及28天试验报告内容应明确生产日期、试验编号、水泥标号、水泥数量、厂章。2、

5、 水泥复试报告 注：厂家明确、生产日期、明确代表批量、试验日期、明确试验结论、签字、盖章（三章：计量、检测、业务）。3、 试验单位资质（水泥） 注：业务等级业务范围4、 砂、石试验报告 注：厂家明确、购货批量明确、试验编号清楚、明确试验结论、试验日期、签字盖章（三章或业务公章）。5、 配合比试验报告 要求：注明砂、石、水泥的试验编号配合比的试验编号配合比试验结论试验日期签章、签字（三章或业务公章）试验单位资质因设计强度不同、材料因素变化、工艺变化、气候变化应重做配合比试验室等级不做要求。6、 水试验报告 注：做“用水记录”，旁站监理签字，对水有怀疑时做试验。7、 混凝土试块委托单 内容包括：砂

6、、石、水泥试验编号，配合比试验编号强度标号混凝土浇制时间混凝土送样时间(要求不小于25天，允许超过7天。特殊情况不超过15天)试压时间养生条件（同条件）委托人见证人接收人代表桩号（23天，温度、气候、人员相同）工程名称 8、 试块报告 内容包括：配合比编号、浇制时间、送样时间、试压时间、养生条件（同条件）、试验数据和结论、工程名称、代表桩号、见证人、签字、签章日期（三章或业务章）。9、 各桩号试块对照表钢材1、 原材料出厂质量证明书内容包括：名称、型号规格、炉批号或轧制号、重量、物理及化学试验数据（只有物理数据也可以）。2、 复检报告注：内容与出厂质量证明书相同要求：检验一批不能多于6个炉钢号

7、。同一牌号、同一炉钢号、同一等级、同一品种、同一尺寸、同一交货状态的混合批（不同炉号），每60吨做一次试验，大于60吨再做一次。3、 焊接试验报告(焊接工艺评定报告)注：只做焊接试件。铁塔1、 铁塔出厂合格证注：同一塔型不同高度可以出一个合格证。2、 出厂材质证明书要求：单位明确，从物资供货单位采购的塔材，供货单位要能提供生产厂家证明型号规格清楚炉批号代表重量力学、物理性能、化学成份报告公章、编号、签字、加工单位章。3、 复检报告（加工单位出）：要求：与钢材相同。4、 焊接报告(加工单位出焊接工艺报告)。5、 螺栓：出厂合格证、质量证明书要求与铁塔部分一样厂家提供拉伸和剪力（硬度）报告铁塔厂提

8、供强度报告、镀锌报告。钢结构1、 成品合格证（包括：铁塔、插入角钢、螺栓、导线钢芯）要求：铁塔一个型号不同高度出一个合格证（数量不限）；螺栓一个型号出一个合格证；导线钢芯成品出具合格证。导线1、 铝材出厂证明书。（指铝杆和铝锭）；2、 铝材成分复检报告；3、 铝丝铝杆的机械强度报告和电阻率复检报告；4、 钢芯出厂证明书；5、 钢芯强度复检报告；6、 钢芯铝绞线的抽检试验报告；7、 钢芯铝绞线连接金具（压接）综合拉力工艺试验报告（一个项目部做一份）。8、 钢芯铝绞线出厂合格证（附相应试验报告）。地线1、 地线材质出厂证明书；2、 地线材质的复检报告及镀锌成份报告；3、 地线的抽检试验报告；4、

9、地线连接金具压接综合拉力试验报告5、 出厂合格证。绝缘子（批量）1、 出厂合格证付有关试验报告。2、 提供抽检试验报告（强度）。金具1、 出厂合格证。、工程管理资料1、 制定本工程的技术管理制度、质量管理制度和安全管理制度等，要求内容具体、可操作性强、条理清楚。制度名称如下：2、 工程质量目标分解网络。要求按照工程质量目标进行分解，责任分解到人。3、 编制各分部工程的作业指导书及质量保证措施，要求：作业指导书应包含技术、质量、安全内容。质保措施应包含质量目标、施工组织及人员、操作措施。4、 编制特殊工序的施工方案、技术措施、安全措施、质量措施。5、 验评标准的实施和验评范围的划分，要求：有质检

10、计划、执行的规程和符合实际的详细的验评范围划分。6、 项目部及施工班组质量活动记录、安全活动记录完整真实。7、 质量跟踪资料，要求：水泥、钢材按批号（炉号）跟踪到某基础，签字齐全、数量对应。地脚螺丝跟踪到腿。塔材按塔型跟踪到桩号（整基跟踪）。导线按轴号跟踪到某相某根。金具按型号跟踪到塔号。8、 材料的进货检验。要求：按供应部门颁发的进货检验制度做好检验记录。记录签字齐全。有公司供应部参加管理的材料进货检验应有两级检验，公司材料站和项目部供应部门分别按要求各自承担检验内容和项目。9、 工程三级检验记录，要求：一级检验有记录；二级检验既有报告又有记录，有检验缺陷及销缺单；三级检验有报告、记录、缺陷

11、单，由项目部完善销缺资料。10、 机械管理记录，要求：随机例保作业记录、机械操做“三定表” 、机械操作证持有记录齐全完善。11、 隐蔽工程签证书（基础、压接工序）。注：目前签证书表样由监理公司提供。九、整理施工记录应注意的问题1、 表格：作为单位工程不论几个项目部施工，评级记录表样应完全相同，包括字体、型号（大小）、线条规格（粗细）、线条型号、签证。2、 填写表格前必须进行试填写，以便及时发现问题。若发现填写不下可适当放宽少量个别表格，但数量多时应重新改表并通知其他项目部，达成共识。3、 有些内容不知如何填写时，必须向业主询问，明白后方可填写。4、 填写：填写表格全部采用电脑填写，各项目部在填

12、写表格前必须先统一填写内容，确定字体、型号（大小）。例如：架线日期和温度的填写有以下三种2001.5.2，232001年5月2日232001.5.2235、 表格及字体：建议使用以下表格及字体。 检查及评级记录表（黑三号） （宋五号） 线基杆塔号杆塔型施工基面施工日期 年 月 日基础型检查日期 年 月 日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良ABCD1.地脚螺栓与钢筋规格、数量关键符合设计要求运行代表： 监理工程师： 专职质检员： 施工负责人： 检查人：（宋五号）（格线0.5磅，边框线0.5磅，格内文字及填写全部采用宋五号字）十、现场误差控制1、 严格执行110 kV500kV架空电力线路施工及验收规范GBJ2331990.2、 各项目部必须制定高于规范要求的质量标准，提高30%或50%质量标准进行管理，以保证各项指标达到优良级。3、 采用各种技术手段，创造精品，形成工程的闪光点并以照片、摄影和文字资料方式记录下来，为申报优质工程创造条件。 为促进我公司优质工程（省优、部优、国优）创建活动，项目部必须严格工程管理，将每项工作落实到人，真抓实干，要与时具进，在现有管理状态下，再有一个较大的提高。内蒙古送变电有限责任公司项 目 部2003-119
