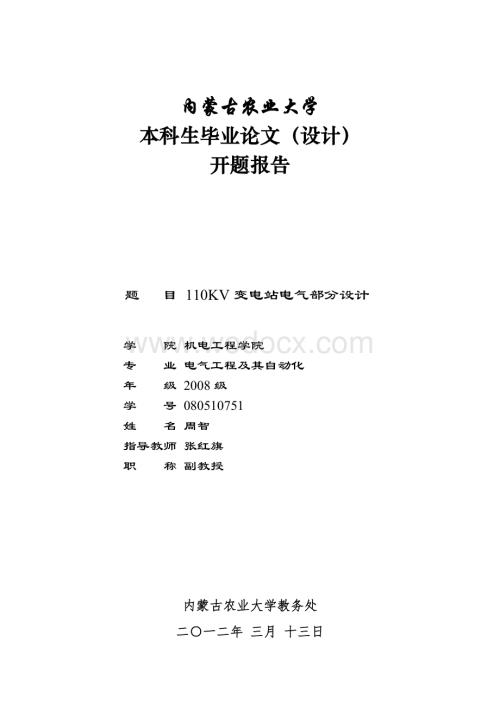

1、内蒙古农业大学本科生毕业论文（设计）开题报告题 目 110KV变电站电气部分设计学 院 机电工程学院专 业 电气工程及其自动化年 级 2008级学 号 080510751姓 名 周智指导教师 张红旗职 称 副教授内蒙古农业大学教务处二一二年 三月 十三日说 明一、开题报告前的准备毕业论文（设计）题目确定后，学生应尽快征求导师意见，讨论题意与整个毕业论文（或设计）的工作计划，然后根据课题要求查阅、收集有关资料并编写研究提纲，主要由以下几个部分构成：1、研究（或设计）的目的与意义。应说明此项研究（或设计）在生产实践上或对某些技术进行改革带来的经济、生态与社会效益。有的课题过去曾进行过，但缺乏研究，

2、现在可以在理论上做些探讨，说明其对科学发展的意义。2、国内外同类研究（或同类设计）的概况综述。在广泛查阅有关文献后，对该类课题研究（或设计）已取得的成就与尚存在的问题进行简要综述，只对本人所承担的课题或设计部分的已有成果与存在问题有条理地进行阐述，并提出自己对一些问题的看法。3、课题研究（或设计）的内容。要具体写出将在哪些方面开展研究，要重点突出。研究的主要内容应是物所能及、力所能及、能按时完成的，并要考虑与其它同学的互助、合作。4、研究（或设计）方法。科学的研究方法或切合实际的具有新意的设计方法，是获得高质量研究成果或高水平设计成就的关键。因此，在开始实践前，学生必须熟悉研究（或设计）方法，

3、以避免蛮干造成返工，或得不到成果，甚至于写不出毕业论文或完不成设计任务。5、实施计划。要在研究提纲中按研究（或设计）内容落实具体时间与地点，有计划地进行工作。二、开题报告1、开题报告可在导师所在院、教研室范围内举行，须适当请有关专家参加，导师必须参加。报告最迟在毕业（生产）实习前完成。2、本表（页面：A4）在开题报告通过论证后填写，一式三份，本人、导师、所在院部（要原件）各一份。三、注意事项1、开题报告的撰写完成，意味着毕业论文（设计）工作已经开始，学生已对整个毕业论文（设计）工作有了周密的思考，是完成毕业论文（设计）关键的环节。在开题报告的编写中指导教师只可提示，不可包办代替。2、无开题报告

4、者不准申请答辩。3、本表（原件）用钢笔填写，字迹务必清楚。一、选题依据（拟开展研究项目的研究目的、意义）随着国民经济的迅速发展，电力工业的腾飞，人们对能源利用的认识越来越重视。变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。在目前的电网建设中，尤其是在110kv变电所的建设中，资源浪费现象严重，存在重复建设、改造困难、工频电磁辐射、无线电干扰和噪声等环保问题、电能质量差等问题已成为影响高压输变电工程建设成本和运行质量的重要因素。这已经违背了我国的可持续发展战略。同时企业和市民的用电量大大增加，对电能质量和供电可靠提

5、出了新的要求。基于上述问题，变电站的设计必须按照国家标准要求和有关设计技术规程进行，保证在送变电过程中的供电可靠性，满足日益增长的社会需求。本次设计是在掌握变电站生产过程的基础上完成的。通过它我不仅复习巩固了专业课程的有关内容，而且拓宽了知识面，增强了工程观念，培养了变电站设计的能力。同时对能源、发电、变电和输电的电气部分有个详细的概念，能熟练的运用有些知识，如短路计算的基本理论和方法、主接线的设计、导体电气设备的选择以及变压器的运行等。二、文献综述内容（在充分收集研究主题相关资料的基础上，分析国内外研究现状，提出问题，找到研究主题的切入点，附主要参考文献） 我国电力工业的技术水平和管理水平正

6、在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。电力工业的发展,单机容量的增大、总容量在百万千瓦以上变电所的建立促使变电所建筑结构和设计不断地改进和发展。变电所结构的改进、新型建材的采用、施工装备的更新、施工方法的改进、代管理的运用、队伍素质的提高、使火电厂土建施工技术及施工组织水平也相应地随之不断提高。而且为了满足全面建设小康社会、建设社会主义新农村对电力的需求，国家电网公司将以建设特高压电网为核心，发展跨大区、跨流域、远距离、大规模资源优化配置，优先建设跨区电网，区域、省级电网骨干网架和城乡电网

7、。现阶段我国主要进行的变电站典型设计，是通过对现有变电站样本进行评估、类比、组合, 形成典型化设计方案, 并以新技术为依托, 不断优化, 形成一系列定制化产品,满足城市、农村电网建设需求。在过去十多年来110kV电力网络和变电站在系统中的地位和功能发生了很大变化，1l0kV电力网络已下降为配电网络，大多数l10kV变电站也沦为负荷型的终端变电站。目前一些发达国家的电能极度紧缺，电力资源紧缺是制约他们发展的一个重要因数。为了满足需求这些国家通过各种方式来降低电能的损耗，比如说增高电压就是一种比较方便、实用的方法，这些国家已经形成了比较完善的变电设计理论。比较完善的变电站设计理论是真正做到了节约、

8、集约、高效等特点。 本次设计改善变电站结构，降低变电站功率损耗，尽可能地提高变电所的灵活性，最终达到提高经济性与保证供电可靠性的目的。参 考 文 献1黄纯华. 发电厂课程设计参考资料.中国水利电力出版社2卓乐友. 电力工程电气设计200例.中国电力出版社3王士政. 电力工程类专题课程设计与毕业设计指导教程.中国水利水电出版社4韩笑. 电气工程类专业毕业设计指南.中国水利电力出版社三、研究方案（主要研究内容、目标，研究方法、进度）在设计中要充分体现设计的原则：安全、可靠、经济、实用，确保供电系统的稳定运行。然后应用所学知识完成负荷分析并求出计算负荷、电容补偿，确定总降变压器容量，数量，完成电气主

9、接线设计，计算短路电流以及对部分主要设备进行选型，针对本次设计，熟练掌握AutoCAD绘制图纸。分以下四步完成： 1）变电站电气主接线的设计（完成主接线；主变及站变的选择：包括容量计算、台数 和型号的选择；绘出主接线图）； 2）短路电流计算； 3）主要电气设备选择； 4）配电装置设计（主要是完成站用系统接线设计，配电装置设计，防雷接地规划设计）四、进程计划（各研究环节的时间安排、实施进度、完成程度） 第5周： 了解设计内容及要求，熟悉设计题目。收集与设计有关的相关资料并阅读第6、7周：初步完成电气主接线设计，完成主接线、主变及站变的选择（容量计算、台数和型号的 选择）。绘出主接线图。第8、9周：完成站用系统接线设计，完成短路计算第10、11周：完成电气设备的选择，完成防雷接地设计第12、13周：完成总平面布置和配电装置设计。 第14周：完成毕业设计论文及图纸的绘制。准备答辩五、导师对文献综述的评语签字： 200 年 月 日六、 教研室意见教研室主任签字： 200 年 月 日七、学院意见学院（章）： 负责人签字： 200 年 月 日
