探析安全玻璃在高层建筑中的使用.doc

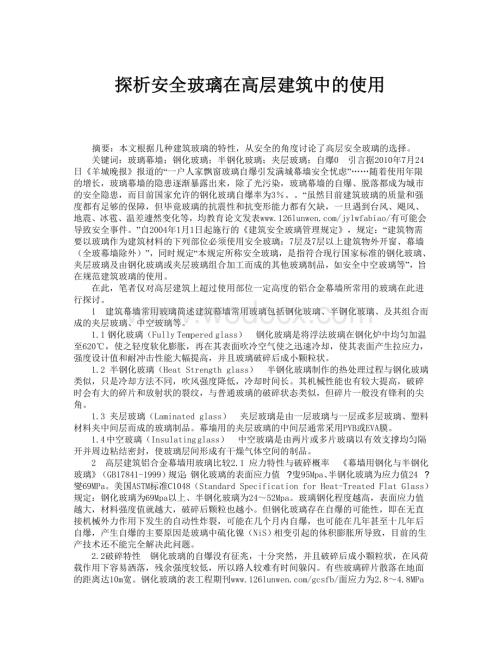

1、探析安全玻璃在高层建筑中的使用摘要：本文根据几种建筑玻璃的特性，从安全的角度讨论了高层安全玻璃的选择。关键词：玻璃幕墙；钢化玻璃；半钢化玻璃；夹层玻璃；自爆0 引言据2010年7月24日羊城晚报报道的“一户人家飘窗玻璃自爆引发满城幕墙安全忧虑”随着使用年限的增长，玻璃幕墙的隐患逐渐暴露出来，除了光污染，玻璃幕墙的自爆、脱落都成为城市的安全隐患，而目前国家允许的钢化玻璃自爆率为3。“虽然目前建筑玻璃的质量和强度都有足够的保障，但毕竟玻璃的抗震性和抗变形能力都有欠缺，一旦遇到台风、飓风、地震、冰雹、温差遽然变化等，均教育论文发表在此，笔者仅对高层建筑上超过使用部位一定高度的铝合金幕墙所常用的玻璃在

2、此进行探讨。1 建筑幕墙常用玻璃简述建筑幕墙常用玻璃包括钢化玻璃、半钢化玻璃、及其组合而成的夹层玻璃、中空玻璃等。1.1 钢化玻璃（Fully Tempered glass） 钢化玻璃是将浮法玻璃在钢化炉中均匀加温至620，使之轻度软化膨胀，再在其表面吹冷空气使之迅速冷却，使其表面产生拉应力，强度设计值和耐冲击性能大幅提高，并且玻璃破碎后成小颗粒状。1.2 半钢化玻璃（Heat Strength glass） 半钢化玻璃制作的热处理过程与钢化玻璃类似，只是冷却方法不同，吹风强度降低，冷却时间长。其机械性能也有较大提高，破碎时会有大的碎片和放射状的裂纹，与普通玻璃的破碎状态类似，但碎片一般没有锋

3、利的尖角。1.3 夹层玻璃（Laminated glass） 夹层玻璃是由一层玻璃与一层或多层玻璃、塑料材料夹中间层而成的玻璃制品。幕墙用的夹层玻璃的中间层通常采用PVB或EVA膜。1.4 中空玻璃（Insulating glass） 中空玻璃是由两片或多片玻璃以有效支撑均匀隔开并周边粘结密封，使玻璃层间形成有干燥气体空间的制品。2 高层建筑铝合金幕墙用玻璃比较2.1 应力特性与破碎概率 幕墙用钢化与半钢化玻璃（GB17841-1999）规定：钢化玻璃的表面应力值?叟95Mpa、半钢化玻璃为应力值24?燮69MPa。美国ASTM标准C1048（Standard Specification fo

4、r Heat-Treated Flat Glass）规定：钢化玻璃为69Mpa以上、半钢化玻璃为2452Mpa。玻璃钢化程度越高，表面应力值越大，材料强度值就越大，破碎后颗粒也越小。但钢化玻璃存在自爆的可能性，即在无直接机械外力作用下发生的自动性炸裂，可能在几个月内自爆，也可能在几年甚至十几年后自爆，产生自爆的主要原因是玻璃中硫化镍（NiS）相变引起的体积膨胀所导致，目前的生产技术还不能完全解决此问题。2.2 破碎特性 钢化玻璃的自爆没有征兆，十分突然，并且破碎后成小颗粒状，在风荷载作用下容易洒落，残余强度较低，所以路人较难有时间躲闪。有些玻璃碎片散落在地面的距离达10m宽。钢化玻璃的表工程期刊经济性 钢化玻璃若自爆后需要成本进行维修，更让人头疼的是玻璃自爆后洒落地面时可能带来的意外伤害，以及维修前室外风雨给房间内可能带来的损坏。为了降低钢化玻璃的自爆率，有的建筑师或业主要求对钢化玻璃进行热浸处理（Heat Soak Test）（热浸处理是20世纪60年代皮尔金顿公司和圣戈班公司发明的方法，目前只有德国DIN18516有此明确的标准），将钢化玻璃再次加热到290oC左右并保温一定时间，使硫化镍在玻璃出厂前完成晶相转变，让以后可能自爆的玻璃在工厂内提前破碎。
