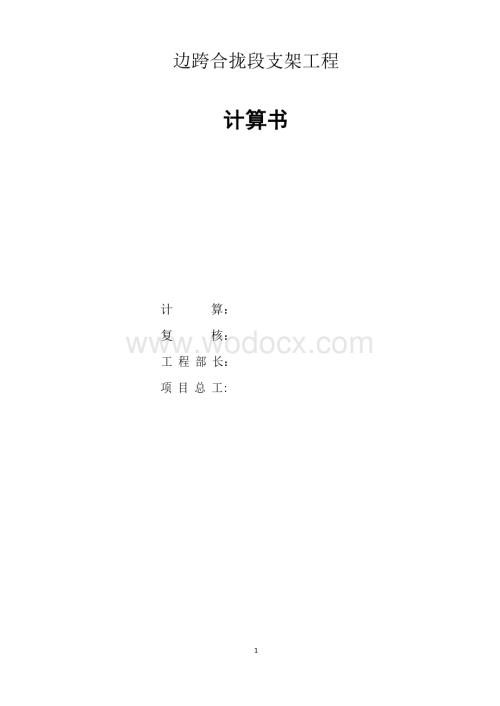

1、边跨合拢段支架工程计算书计 算：复 核：工 程 部 长：项 目 总 工:黄河特大桥边跨合拢段支架计算书一、黄河特大桥边跨合拢段支架图及支架受力图（单位：cm）二、支架受力验算支架受力简图2.1支架荷载计算合拢段钢筋混凝土荷载：354.01t10N/kg=3540.1KN模板荷载：296.73m0.75KN/m=222.548KN施工人员、料具运输、堆放荷载：2.5KN倾倒混凝土产生的冲击荷载：6KN振捣混凝土产生的荷载：4KN总荷载为：3540.1KN +222.548KN +2.5KN+6KN+4KN=3775.148KN每根拉杆所受荷载：F=3775.14815=251.677KN支架杆件

2、使用双拼36a，其弹性模量E=206GPa，惯性矩I=2.374104 m4 ，截面A=1.21810-2 m，故： EI=2.06108 KPa2.374104 m4 =4.89104KNm EA=2.06108 KPa1.21810-2 m=2.509106KN2.2基本体系和力法方程本支架为一次超静定结构，切断多余杆件BC，在切口处代以未知轴力X1，得到如下图所示基本体系。基本体系由于荷载和未知力在X1方向的位移应当是零，亦即切口处两截面的相对位移应为零，由此得力法方程：11X1+1P=02.3系数和自由项在基本结构切口处加单位力X1。各杆轴力可由节点法求得，如下图所示：杆AD还有弯矩，

3、建模及验算如下所示：基本结构在荷载作用下，各杆没有轴力，只有杆AD有弯矩，其建模及验算下图所示：11=M12EIds+FN12lEA =14.89104KNm2.625m5.25m2（232.625m）2+12.509106KN （1.989210.5m+2.05125.413m+11.32m）=5.28410-4m/KN1P=M1MPEIds=14.89104KNm（0.51010.231KN3.625m）（231.8125m） +（1010.231KN+1054.023KN21.625m）（2.625m+1.8125m2） +（1054.023KN+1091.02KN21.375m）（2.

4、625m+1.9375m2） +（416.777KN+1091.02KN23m）（0.4375m+1.9375m2） +（0.5416.777KN0.875m）（230.4375m） =0.231m2.4求多余未知力X1 =- 1P 11 =- 0.231m5.28410-4m/KN =-437.169KN（拉力）2.5求内力内力叠加公式为:FN=FN1X1+FNPM=M1X1+MP各杆轴力如下图所示：横梁AD杆建立模型及验算：2.6分析（1）轴向应力分析由各轴受力图可知AC、CD杆所受轴力最大，故只需验证AC、CD杆应力max小于额定应力即可。而max=FACA=896.634KN121.8

5、cm2=73.62MPa=140MPa故支架杆件轴向应力符合要求。（2）剪应力分析由上图可知最大剪力Qmax为257.8KN，因max=QmaxA=257.8KN121.8cm=21.166MPa=100MPa故支架杆件抗剪符合要求。三、组件6受力验算组件6由 23根10工字钢组成。3.1荷载计算合拢段钢筋混凝土荷载：354.01t10N/kg=3540.1KN模板荷载：296.73m0.75KN/m=222.548KN施工人员、料具运输、堆放荷载：2.5KN倾倒混凝土产生的冲击荷载：6KN振捣混凝土产生的荷载：4KN总荷载为：3540.1KN +222.548KN +222.548KN+2.

6、5KN+6KN+4KN=3775.148KN每根所受荷载：q=3775.148237=23.448KN/m3.2受力简图、建模及验算3.3分析10工字钢截面特性:弹性模量E=206GPa，惯性矩I=2.45106m4 ，截面A=14.3cm,抗弯截面模量Wx=49cmmax=QmaxA=10.8KN14.3cm=7.55MPa=100MPa，抗剪满足要求；max=MmaxWx=1.6KNm49cm3=32.7MPa=170MPa,抗弯满足要求；最大变形L=0.1mm7400=17.5mm，绕度满足要求四、组件7受力验算组件7由 10根25工字钢组成。 4.1荷载计算合拢段钢筋混凝土荷载：354

7、.01t10N/kg=3540.1KN模板荷载：296.73m0.75KN/m=222.548KN组件6荷载：18KN施工人员、料具运输、堆放荷载：2.5KN倾倒混凝土产生的冲击荷载：6KN振捣混凝土产生的荷载：4KN总荷载为：3540.1KN +222.548KN+18KN+2.5KN+6KN+4KN=3793.148KN每根所受荷载：q=3793.148106.75=56.2KN/m4.2受力简图、建模及验算4.3分析25工字钢截面特性:弹性模量E=206GPa，惯性矩I=50.2106m4 ，截面A=48.5cm,抗弯截面模量Wx=402cmmax=QmaxA=103.4KN48.5cm

8、=21.32MPa=100MPa，抗剪满足要求；max=MmaxWx=61.2KNm402cm3=152.24MPa=170MPa,抗弯满足要求；最大变形L=1.2mm6.75400=16.9mm，绕度满足要求五、组件8受力验算组件8由 3根双拼20槽钢组成。 5.1荷载计算合拢段钢筋混凝土荷载：354.01t10N/kg=3540.1KN模板荷载：296.73m0.75KN/m=222.548KN组件6、7荷载：18KN+25.72KN=43.72KN施工人员、料具运输、堆放荷载：2.5KN倾倒混凝土产生的冲击荷载：6KN振捣混凝土产生的荷载：4KN总荷载为：3540.1KN +222.54

9、8KN+43.72KN+2.5KN+6KN+4KN=3818.868KN5.2受力简图、建模及验算5.3分析双拼20槽钢截面特性:弹性模量E=206GPa，惯性矩I=35.6106m4 ，截面A=57.6cm,抗弯截面模量Wx=356cmmax=QmaxA=175.5KN57.6cm=30.47MPa=100MPa，抗剪满足要求；max=MmaxWx=46.1KNm356cm3=129.5MPa=170MPa,抗弯满足要求；最大变形L=4mm9400=22.5mm，绕度满足要求六、组件9受力验算组件9由 15根直径32mm精轧钢组成。 每根所受拉力251.677KN，而max=FA=251.677KN32.15cm2=78.3MPa=140MPa轴向抗拉符合要求。15
