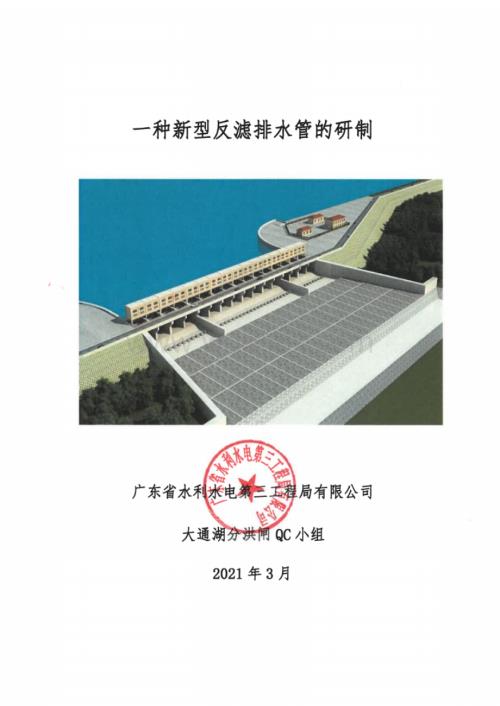

一种新型反滤排水管的研制.docx

1、目录第一章 工程概况1第二章 小组简介 2第三章 选择课题 3第四章 设定目标及目标可行性分析 11第五章 提出方案并确定最佳方案 13第六章 制定对策9第七章 对策实施 17第八章 效果检查 25第九章 标准化 29第十章 总结和下一步打算 30第一章 工程概况由我司承建的湖南省洞庭湖区大通湖东垸蓄洪工程分洪闸建筑工程及机电设备、金 属结构安装工程，位于湖南省岳阳市洞庭湖东岸，工程在原有 2 级堤防基础上新建一座 闸室净宽 190 米，单宽过流 136.88m3/s 的分洪闸。图 1-1 工程效果图分洪闸下游消力池及砼海漫结构基本一致，基础反滤层均为从下到上 20cm 粗砂 层20cm 瓜米

2、石20cm 碎石层，依次分层摊铺碾压然后覆盖上胚层混凝土，直径 50mmPVC 排水管间距 2m 呈梅花型布置，整个下游连接段 PVC 排水管的预埋工作量及 大，总量达到 4300 根，因此项目技术负责人将其设置为一个重要质量控制点，同时为 更有针对性的对 PVC 排水管施工质量进行全程的控制，从而成立了大通湖分洪闸 QC 小组。图 1-2 反滤料剖面图图 1-3 排水管剖面图第二章 小组简介表 2-1 大通湖分洪闸 QC 小组及成员概况小组名称大通湖分洪闸 QC 小组课题名称一种新型反滤排水管的研制成立时间2020 年 2 月 15 日课题注册编号GDSSDSJXZ-1-2020-10活动次

3、数26 次；完成了 1 个 PDCA 循环小组注册编号GDSSDSJKT-1-2020-10活动日期2020 年 2 月 15 日2020 年 5 月 5 日课题类型创新型培训学习成员人均接受 QC 教育 60 小时平均出勤率98.8%序号姓名性别学历职称组内活动分工组内工作1朱红男本科高级工程师组长活动统筹、策划2莫华男本科高级工程师组员活动组织3钟达聪男本科工程师组员技术指导4胡明江男本科工程师组员数据统计分析5张凯毅男本科助理工程师组员质量检测6方常德男本科助理工程师组员现场实施7张长安男初中工人组员现场实施8翁子帅男初中工人组员现场实施9彭茂华男本科助理工程师组员资料整理小组成员由公司

4、质量部领导、技术人员和施工人员共 9 人组成，小组组长由项目技术负责人担任人员均 TQC 教育60 学时以上，人员构成如下饼分图。小组曾获主要奖项年份课题名称所获奖项2019提高水泥搅拌桩验收优良率中国水利工程协会 类成果2020提高预制插板桩一次验收合格率中国建筑业协会 类成果制表：朱红 复核：莫华 日期：2020 年 2 月 15 日第三章 选择课题（一）问题的提出2020 年 2 月 16 日 QC 小组对施工完毕的 1#块消力池组织验收，现场进行通水试验。备注 1 ：消力池排水管是一种常用于水闸结构下游的排水措施，其目的主要在于对透过地 基防渗结构的基础渗流及地下水及时排除，以加强结构

5、稳定性。备注 2：通水试验根据GDSDSJ-HNT-SZ-21-009企业标准操作。具体操作过程为采用一台运行 稳定额定流量为 30L/min 的水泵对排水管进行灌水，灌水总量为 300L，每当水流平齐混凝土面即将溢 出排水管即停机，待液面下降再继续灌水，直至 300L 水全部下灌完毕。得到总的灌水时间， 12min （720 秒）为优良，12min（720 秒）16min（960 秒）为合格， 16min（960 秒）即为不合格需进行 处理。表 3-1 通水试验记录表序号完成实验时间（S）序号完成实验时间（S）16002946365148965688676876618827971110731

6、11718129201371414857156091674317630187751970020897制表：彭茂华 复核：莫华 日期：2019 年 2 月 16 日合格标准优良标准图 3-2 通水试验散点图1000950900850800750700650600通水试验耗时散点图0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20制图：彭茂华 复核：莫华 日期：2020 年 2 月 16 日表 3-2 通水试验统计表标准样本个数比例备注12min1050%优良12min16min1050%合格16min00不合格平均值750.25（秒）极差35

7、2（秒）最大值959（秒）最小值607（秒）制表：彭茂华 复核：莫华 日期：2020 年 2 月 16 日通过实验发现，小组随机抽测的 20 个排水管，通水试验合格率为 100%，优良率仅 50% 低于小组预期的 60%优良率。（二）调查分析针对排水管通水效率低这一症结我小组进行了详尽且全面的的调查分析，具体分析结 果如下：分析 1：设计因素的分析根据设计图纸所反馈的信息排水管底部是直接放置在碎石层面上，且并无其他技术 说明。我项目部自然严格按照设计图纸要求施工，但是在实际施工由于混凝土具有一定 的流动性，在混凝土浇筑振捣过程中，混凝土浆液会渗入碎石层，造成排水管端头部分 封堵，导致排水管排水

8、效率大大降低。排水管直接置于碎石层面，振捣过程中混凝土浆液会渗入碎石层降低排水管通水效率2020 年 2 月 16 日晚 QC 小组采用疝气强光灯对排水管进行探照观察，通过观察发现，部 分排水管管身并无无倾斜现象，但排水管底部存在少量混凝土浆液沉积，混凝土浆液沉积 现象最为严重的 12#排水管混凝土浆液封堵面积占据排水管过水断面面积的30% 。分析 2 ：施工因素的分析由于混凝土材料本身具有一定的浮托力，同时混凝土浇筑入仓时混凝土从高处落下 具有一定的冲击荷载，这两种受力，在我们钢筋绑扎及金属预埋件预埋时影响较小，但 PVC 排水管密度较小并且是空心材质，混凝土的浮托力和冲击荷载则会严重影响

9、PVC 排水管的稳定性。会造成 PVC 排水管的倾斜或位移。2020 年 2 月 16 日晚 QC 小组 QC 小组采用 疝气强光灯对排水管进行探照观察，通过观 察发现，部分排水管存在管身倾斜问题，倾 斜现象最为严重的 2#排水管，与碎石层接触 面积减少了 40% ，从而使得有效过水断面面 积减少 40%。2020 年 2 月 17 日 QC 小组对排水管倾斜 角度进行测量，具体实施内容为采用一根 直径 150mm 水煤气管，紧贴排水管管壁 缓缓放入排水管底部，将其固定，然后采 用吊锤测量，通过测量发现倾斜角度最大 的 2#排水管倾斜角度为 12 度。分析 3：排水管材料的分析根据设计要求砼海

10、漫及消力池部位排水管采用的是直径为 50mm 的 PVC 排水管，过水 断面较小，排水效率较低。已裁剪好即 将投入使用 排水管直 径 50mm 排水管管径 较小从而导 致过水断面 小排水效率 较低（三）需求的提出综上分析现有的传统预埋排水管是无法满足施工要求的。我小组现需要一种新型反 滤排水管解决以下 3 个问题。问题 1：能够阻止管身周围混凝土浆液渗入碎石层，排水管底部无混凝土浆液沉积。问题 2：排水管具有良好的抗浮托力同时能够承受混凝土入仓的冲击荷载而不发生位移、 倾斜，能保证良好稳定性。问题 3 ：能够增大过水断面，提升过水效率。（四）借鉴查新小组成员通过查阅专利检索平台及各大学术网站，

11、搜索“反滤排水管”“水闸消力池” 等直接关键词，以及集思广益海量搜索同行业类似项目的施工技术。共查得如下 2 个专 利文本、期刊，提供了借鉴思路。表 3-3 查新工作统计表创新需求：1、能够阻止混凝土浆液渗入碎石层，排水管末端无混凝土浆液沉积。2、能够增大排水管抗浮托力，以及抗冲击荷载能力。3、能够增大过水断面，增大过水效率。查询路径：中国知网、维普数据库、万方数据库、国家科技成果网查新内容：检索词为“反滤排水管”“水闸消力池”序号名称申请人专利号/期刊发布日期1可拆卸不锈钢花管在西南水闸消力池排水管 处理中的应用广东省水利电力 勘测设计研究院广东水利水电2019 年 9 月第 9 期2一种反

12、滤排水管及其施工方法长安大学20161005762.X制图：彭茂华 复核：莫华 日期：2020 年 2 月 18 日借鉴一：“增大排水管管径” “增大过水断面 ”“提升过水效率”论文名称：可拆卸不锈钢花管在西南水闸消力池排水管处理中的应用期刊发布日期：2019 年 9 月第 9 期文献主要可借鉴内容该文献可借鉴主要内容文字描述如下：针对水闸工程经过长时间运行后排水管底部会有大量的泥沙淤积造成排水管封 堵甚至堵塞，其解决方式是通过在消力池原排水管位置钻孔，孔径为 120mm，然 后埋设不锈钢钢管，管径 110mm，取代原设计的 50mm 管径排水管，通过增排水 管管径，从而达到提升排水效率这一目

13、的。借鉴原理及思路：我项目原设计预埋的 PVC 排水管管径为 50mm，可借鉴该文献将预埋排水管管径 增大至 110mm，从而增大排水管过水效率。借鉴二：“排水管管壁打孔”“增大过水断面”“提升过水效率”专利名称：一种反滤排水管及其施工方法专利号：20161005762.X专利主要可借鉴内容该专利可借鉴内容文字描述如下：通过将直径 100mm 排水管管壁打孔（孔径 6mm，孔距 10mm），从而增大排水 管过水断面面积，提高排水效率。借鉴原理及思路：我小组可以采取类似方法将排水管末端管壁打孔，从而提高排水管排水效率。受上述广泛借鉴情况启发，小组成员一致认为我们可以借鉴“排水管管壁打孔 ”， “

14、更换大管径排水管”这 2 种基本思路对其继续进行深化改良，从而改善排水效果，提 高排水效率。因此小组选定课题为：“一种新型反滤排水管的研制 ”第四章 设定目标及目标可行性分析（一）设定目标根据以往类似项目的施工经验 QC 小组提出排水管通水优良率应达到60%，但项目 技术负责人认为我项目自开工以来便提出了争创大禹奖的目标，则不能仅仅满足于以往 项目所达到的施工水平，应该朝着更高的目标努力，于是对我小组提出更加严格的要求 即排水管通水实验应该在 100%合格的基础上达到70%的优良率。（二）目标可行性分析1、团队力量分析我 QC 小组由 2 名高级工程师、2 名工程师、3 名助理工程师、2 位班

15、组长组成， 小组的项目团队管理能力、技术能力、现场施工经验以及 QC 工作开展能力都非常突出， 在以往施工中已经解决过诸多大型项目施工难题，团队是有足够的能力和精力来解决排 水管通水效率低的这一问题的。2、活动资金及活动环境的分析项目负责人对 QC 活动的开展非常重视，周例会上提出我 QC 小组成员最近这段时 间的工作重心都应该放在解决排水管通水效率低这一问题上，其他本职工作都交由同类 岗位同事分担。同时提出采购部，财务部等对我们的工作要绝对的支持，所需要的人、 材、机等各方面优先供应，并给予我小组 5 万元的活动经费。3、理论分析小组与其他类似在建或完建项目负责人取得联系，得到其他项目通水试

16、验数据，并 与之探讨学习了对排水管通水效率低这一质量通病的控制方法，也得到了一些很有建设 性的意见。表 4.1 类似项目的通水试验记录项目名称排水管管径试验点数通水合格率通水优良率朗山拦河闸110mm20100%60%共双茶分洪闸90mm2090%50%钱粮湖分洪闸75mm2080%40%制图：彭茂华 复核：莫华 日期：2020 年 2 月 19 日由上表可以看到，随着排水管管径增大，通水试验合格率以及优良率也随之增大， 由此可见排水管过水断面面积与通水效率成正比。理论计算部分：我项目 目前使用排水管管径为 50mm，以借鉴查新内容为例，将排水管管径增大至 110mm ，那么排水管过水断面面积

17、即为：3.14*（55*55）=9498.5 mm同时考虑调查分析中出现的最不利状况，即排水管发生倾斜、位移等现象使排水管 有效过水断面积减少 40% ，此时排水管过水断面面积仍有：9498.5*（1-0.4）=5699.1 mm将过水断面面积由数值转化为比值，即采取措施后与现状对比其过水断面面积比值为：5699.1/（3.14*25*25）=2.904（倍）根据GDSDSJ-HNT-SZ-21-009企业标准通，水试验达到优良标准为 10（min）12（min），合格标准为 12（min）16（min）这里我们取两个极值，10min 和 16min，即 通水试验要从合格提升到优良所需缩短时间

18、的最大比值为：16/10=1.6小组引用计算公式，流量 Q=V/t=Sl/t=Sv V,一定时间长度内穿过截面的流体体积；t ，一定时间长度； S,流体截面积；l ，一定时间内流体中质点的位移； v，流体速度；v=l/t，速度等于单位时间内的位移，即一定时间内的位移比时间长度。V= Sl ，由于通水试验采用一台额定流量30L/min 水泵灌水，总灌水量为 300L， 即V 和 v 不变。通过更换 110mm 管径排水管使得过水断面面积 S 增大 2.904 倍，而 总灌水量V 不变，则l 应减小 2.904 倍，而l=tv，同时 v 不变即通水时间 t 可减小 2.904 倍，则说明灌水试验所

19、需时间缩短幅度可以缩小 2.904 倍，通过前文计算，灌水 试验从合格提升到优良最多只需缩短 6min 时间即 1.6 倍，而 2.9041.6 ，则理论上证 明是可行的。从而得出结论，灌水试验优良率达到 70%是完全可以做到的。图 4.1 QC 活动目标值柱状图QC活动目标值柱状图70%60%50%40%30%20%10%0%70%50%实际优良率 目标优良率制图：彭茂华 复核：莫华 日期：2020 年 2 月 19 日第五章 提出方案并确定最佳方案（一） 思路整理小组成员围绕实现课题目标对“一种新型反滤排水管的研制”召开了研究讨论会议，结 合借鉴思路，运用头脑风暴法，集思广益，共提出 3

20、个总体方案如图 5-1 所示：图 5-1 总体方案树状图新型反滤排水管的研制方案一方案二仍采用直径 50mm排水管末端 10cm 管壁打孔以扩大过水断面，从而 提高过水效率更换管径 75mm 排水管+排水管末 端 10cm 管壁打孔 扩大过水断面从 而提高过水效率方案三变更原设计使用的 管径 50mm 排水 管，采用管径110mm 排水管，增大过水断面从而 提高过水效率制图：彭茂华 复核：莫华 日期：2019 年 2 月 19 日（二）总体方案选定总 体 方 案方案一：变更原设计改用 110mm 大管 径 PVC 排水管方案二：直径 50mmPVC 排水管末端 10cm 进行打孔处理方案三：更

21、换管径 75mm 排水管+排水管末端 10cm 管壁打孔方案描述：用管径为 110mmPVC 排水管代 替原设计的 50mmPVC 排水管以扩大过水 断面面积获得更好的过水效率方案描述： 将 50mmPVC 排水管底端以上 10cm 打孔处理，以扩大过水断面面积，从而 提升过水效率。方案描述：变更管径 75mm排水管替代原设计管 径 50mm排水管，同时将排水管末端 10cm 管壁 打孔比 选 依 据比选项比选标准耗费成本20000 元人人民币实施效果过水断面能增大 200%及以上方案实施有无其他不利影响不会影响本身的功能性，不会带来其他的质量安全方面的隐患。比选项：方案耗费成本方案一：变更原

22、设计改用 110mm 大管 径 PVC 排水管方案二：直径 50mmPVC 排水管末端 10cm 进行打孔处理方案三：更换管径 75mm排水管+排水管 末端 10cm 管壁打孔成本计算：1、 材料成本需要排水管总长度为 2400m管径 50mm壁厚 2.0mm排水管市场价 为 4.7 元/米管径 110mm 壁厚 2.8mm排水管市 场价为 13.8 元/米增加成本：（13.8-4.7）*2400=21840 元成本计算：1、材料成本通过现场测算每完成 100 根 PVC 排 水管所需电力成本约为 0.8 元，钻 头损耗费约为 4.5 元所需成本为：（4.5+0.8）/100*4300=227

23、.9 元2、 人工成本通过现场测算得知一个工日能完成成本计算：1、材料成本需要排水管总长度为 2400m管径 50mm壁厚 2.0mm排水管市场价 4.7 元/米管径 75mm壁厚 2.3mm 排水管市场价 7.3 元/米增加成本：（7.3-4.7）*2400=6240 元通过现场测算每完成 100 根 PVC 排水管打2、人工成本200 个 PVC 排水管的打孔工作，完孔所需电力成本为 1.0 元，钻头损耗费为 4.7 元没有额外增加人工成本3、总成本：21840 元成 4300 个 PVC 排水孔打孔工作需 21.5 个工日，所需成本为：21.5*200=4300 元3、总成本：227.9

24、+4300=4527.9 元所需成本为：（4.7+1.0）/100*4300=245.1 元 材料总成本：6240+245.1=6495.1 元2、人工成本通过现场测算得知一个工日能完成 100 个 PVC 排水管的打孔工作，完成 4300 个 PVC 排水管打孔工作需 43 个 工日，所需成本为：43*200=8600 元3、总成本：6495+8600=15095.1 元该方案成本较高20000 元该方案成本低20000 元该方案成本低20000 元比选项：方案实施效果方案一：变更原设计改用 110mm 大 管径 PVC 排水管方案二：直径 50mmPVC 排水管末端 10cm 进行打孔处理

25、方案三：更换管径 75mm排水管+排水管 末端 10cm 管壁打孔分析 1、直径 50mmPVC 排水管过水断面 积为：3.14*25*25=1963（平方毫米）直径 110mmPVC 排水管过水断 面积为：3.14*55*55=9499（平方毫米） 94991963*294993926采用直径 110mm 能极大的满足施工 需要，显著增大过水断面分析 1、直径 500mmPVC 排水管过水断面积为： 3.14*25*25=1963（平方毫米）打孔方案参考借鉴查新工作数据 “一种反滤排水管及其施工方法”采用 6mm 钻头，孔距 10mm 梅花型布孔， 共钻设排水孔 45 个增大过水面积：45*

26、（3.14*3*3）=1272 平方毫米 1963+1272=3235 平方毫米32351963*2 32353926采用直径 50mmPVC 排水管末端打孔方案 能够一定程度增大过水断面面积，但不 能够满足施工要求。分析 1、直径 50mmPVC 排水管过水断面积 为：3.14*25*25=1963（平方毫米）直径 75mmPVC 排水管过水断面积 为：3.14*37.5*37.5=4415（平方毫米）打孔方案参考借鉴查新工作数据“一 种反滤排水管及其施工方法”采用 6mm 钻头，孔距 10mm 梅花型 布孔，共钻设排水孔 84 个，增大过水面积 84*（3.14*3*3）=2373 平方毫

27、米直径 75mm 末端打孔 PVC 排水管总过 水面积为：4415+2373=6678 平方毫米 67881963*267883926采用直径 75mm排水管+末端10cm 打孔该方案，能极大的满足施工需 要，显著增大过水断面。能够满足施工要求不能够满足施工要求能够满足施工要求比选项：方案实施有无其他不利影响方案一：变更原设计改用 110mm 大管径 PVC 排水管方案二：将 PVC 排水管底端以上 10cm 打孔处理（孔径 6mm、孔距 10mm）方案三：更换管径 75mm 排水管+排水管末端 10cm 管壁打孔分析 1、征询设计单位意见后，设计单位 认为 110mm 排水孔孔径过大，不符

28、合强制性标准且对项目的安全运行 不利对项目安全运行不利主要体现于对 运管人员日常巡逻工作不利开展，因为 项目所在地冬季常伴有雨雪天气，大雪 覆盖地面后会覆盖掉排水管，运管人员 在巡逻过程中会无法判定排水管所在位 置，容易失足绊倒。分析 2、管径 110mm 排水管，管径较大与 消力池钢筋会发生碰撞，导致无法按照 设计间距排布排水管。分析 1、直径 50mmPVC 排水管经过打孔处理 后强度，刚度均能满足施工要求，对项目 的安全运行也无不利影响。分析 1、征询设计单位意见后，设计单位确认 75mmPVC 排水管满足设计规范要求，并 下达了设计变更通知单。分析 2、通过现场测试发现管径 75mm

29、排水管 安装过程中不会与绑扎好的钢筋发生碰撞，故对其他工程施工不会产生影响分析 3、直径 75mmPVC 排水管经过打孔处理 后强度，刚度均能满足施工要求，对项目 的安全运行也无不利影响。不符合强制性标准，对项目安全运 行不利对工程无不利影响对工程无不利影响表 5-1 总体方案比选结论比选项方案一方案二方案三方案耗费成本不符合预算成本符合预算成本符合预算成本方案实施效果能够达到要求不能够达到要求能够满足要求方案实施有无 其他不利影响存在其他不利影响无其他不利影响无其他不利影响方案比选结论不选用 不选用 选用制图：彭茂华复核：莫华日期：2020 年 2 月 25 日图 5-2 总体方案确认图新型

30、反滤排水管的研制方案一方案二方案三直径 50mm 排水管末端 10cm 管壁打孔，以扩大过水断面，从而提高过水效率变更管径 75mm 排水管+排水管末 端 10cm 管壁打孔 扩大过水断面从 而提高过水效率不选用 不选用 变更原设计使用 的管径 50mm 排 水管，采用管径 110mm 排水管， 增大过水断面从 而提高过水效率选用制图：彭茂华 复核：莫华 日期：2020 年 2 月 27 日（三）分级方案比选通过总体方案比选我小组已经敲定总体方案，决定采用方案三：直径 75mm 排水 管末端 10cm 管壁打孔，小组预期通过方案三的实施来增大排水管过水断面积从而提升 通水效率，解决主要需求。同

31、时根据前文“需求的提出”我们还有 2 个次要问题：需求 1、能够阻止管身周围混凝土浆液渗入碎石层，排水管末端不能有混凝土浆液。需求 2、排水管具有良好的抗浮托力且能够承受混凝土入仓的冲击荷载而不发生位移倾 斜，能保持良好稳定性。小组根据研发需求及设计思路，集思广益采用头脑风暴法针对 2 个次要需求提出 对应的分级方案具体整理归纳如下：阻 浆 方 案需求 1、能够阻止管身周围混凝土浆液渗入碎石层，排水管末端不能有混凝土浆液。 图 5-3 阻浆分级方案图在排水管末端大面积包裹双层土工布（半径 50cm），以排 水管为中心在混凝土与碎石层之间形成一个隔断层，以阻 断混凝土浆液透过碎石层堵塞排水管底部

32、。制作一个 30*40 木质隔板，将排水管插入木质隔板中，利 用木质隔板来隔断混凝土与碎石层，从而阻止混凝土浆液 渗入碎石层堵塞排水管底部。制图：彭茂华 复核：莫华 日期：2020 年 2 月 28 日需求 2、排水管具有良好的抗浮托力且能够承受混凝土入仓的冲击荷载而不发生 位移倾斜，能保持良好稳定性。提 升 排 水 管 稳 定 性 方 案埋管深度 10cm埋管深度 30cm图 5-4 提升排水管稳定性分级方案图将排水管底部打孔，采 用。12 钢筋贯穿整排排 水管，钢筋两端穿过模 板面用卡扣卡死。由于 钢筋的束缚作用使排 水管能够抵抗混凝土 的浮托力和冲击荷载 而不产生位移及上浮。将排水管末端

33、 埋入反滤材料 中依靠反滤材 料的摩擦力提 升排水管的稳 定性。制图：彭茂华 复核：莫华 日期：2020 年 2 月 28 日图 5-5 分级方案树状图直径 75mm 排水管末端 10cm 管壁打孔孔位排布阻浆方式提升排水管稳定性方式孔径 6mm 孔距 20mm排 水 管 埋 入 反 滤料孔径 6mm 孔距 10mm钢 串 排 管筋 联 水木 质 隔 板 阻浆土 工 布 阻 浆孔径 8mm 孔距 10mm埋入 深度 30cm埋入 深度 10cm制图：方常德 复核：朱红 日期：2020 年 3 月 1 日1.1 孔位排布分级方案比选方案需求能够最大程度提升排水管过水断面面积方 案 内 容孔径 6

34、mm 孔距 10mm孔径 6mm 孔距 20mm孔径 8mm 孔距 10mm孔 位 排 布比选方案方案一：孔径 6mm 孔距 10mm，共钻设面 积 28.26 排水孔 84 个方案二：孔径 6mm 孔距 20mm，共钻设面积 28.26 排水孔 48 个方案三：孔径 8mm 孔距 10mm，共钻设面积 50.24 排水孔 73 个方案图例经 济 性成本计算：1、材料成本通过现场测算每完成 100 根 PVC 排水管的 8400 个打孔工作所需电力成 本为 1.0 元，钻头损耗费为 4.7 元所需成本为：（4.7+1.0）/100*4300=245.1 元2、人工成本通过现场测算得知一个工日能

35、完成 100 个 PVC 排水管的打孔工作，完 成 4300 个 PVC 排水孔打孔工作需 43 个工日，所需成本为：43*200=8600 元3、总成本：245.1+8600=8845.1 元成本计算：1、 材料成本通过现场测算每完成 100 根 PVC 排水管的 4800 个打孔工作所需电力成本为0.5 元，钻头损耗费为 2.8 元所需成本为：（2.8+0.5）/100*4300=141.9 元2、人工成本通过现场测算得知一个工日能完成 200 个 PVC 排水管的打孔工作，完成 4300 个 PVC 排水孔打孔工作需 21.5 个工日，所 需成本为：21.5*200=4300 元3、总成

36、本4300+141.9=4441.9 元成本计算：1、 材料成本通过现场测算每完成 100 根 PVC 排水管的 7300 个打孔工作所需电力成本为 0.9 元，钻头损耗费为 4.6 元所需成本为：（4.6+0.9）/100*4300=236.5 元2、人工成本通过现场测算得知一个工日能完成150 个 PVC 排水管的打孔工作，完成4300 个 PVC 排水孔打孔工作需 28.67 个 工日，所需成本为：28.67*200=5733.3 元3、总成本5733.3+236.5=5969.8 元有无其他 不利影响钻孔完成后小组到现场进行了收纳、 搬运、安置等一系列动作，排水管未出现 任何破损，刚度

37、、强度能够满足施工要求。钻孔完成后小组到现场进行了收纳、搬运、 安置等一系列动作，排水管未出现任何破损， 刚度、强度能够满足施工要求钻孔完成后小组到现场进行了收纳、搬运、 安置等一系列动作，排水管未出现任何破损，刚 度、强度能够满足施工要求。实施效果直径 75mmPVC 排水管末端 10cm 打 孔（孔径 6mm，孔距 10mm）共钻设面积 28.26 排水孔 84 个，增大排水管过水断 面积：28.26*84=2373.84 直径 75mmPVC 排水管末端 10cm 打孔 （孔径 6mm，孔距 20mm）共钻设面积 28.26 排水孔 48 个，增大排水管过水断面积：28.26*48=13

38、56.48 直径 75mmPVC 排水管末端 10cm 打孔 （孔径 8mm，孔距 10mm）共钻设面积 50.24 排水孔 73 个，增大排水管过水断面积： 50.24*73=3667.52 比选结论方案一能够一定程度上提升排水管过水 断面积，但增加幅度不大，效果不明显， 且经济成本最高，故不选用。方案二耗费经济成本最低，但增加排水管过水 断面面积最小，排水效果较差，故不选用。方案三能够最大程度提升排水管过水断面积， 达到 3667.52 。同时由于孔径的增大使得打 孔工作量减少，使成本降低，对工程的安全运行 无其他不利影响，故方案三为最优方案，选用！2.1 提升排管稳定性分级方案比选方案

39、需求能够显著提升排水管稳定性（排水管能够承受 1.0m 高处倾倒混凝土而不发生倾倒、位移）方案 内容埋入深度 30cm埋入深度 10cm排 水 管 埋 入 反 滤料比选 方案方案一：排水管埋入反滤料 10cm方案二：排水管埋入反滤料 30cm方 案 图 例经 济 性成本计算：1、材料成本PVC 排水管单价 7.3 元/m，为 实施方案需增加 430m排水管 430*7.3=3139 元3、 人工成本通过现场测算得知一个工日能 完成刨坑、埋管、压实 500 个 排水管 4300 个排水管总计需 8.6 个工日8.6*200=1720 元3、总成本：3139+1720=4859 元成本计算：1、材料成本PVC 排水管单价 7.3 元/m，为实 施方案需增加 1290m 排水管1290*7.3=9417 元4、 人工成本通过现场测算得知一个工日能完 成刨坑、埋管、压实 400 个排水 管，4300 个排水管总计需 10.75 个工日10.75*200=2150 元3、总成本：2150+9417=11567 元有无 其他 不利 影响消力池反滤材料功能为止砂排水，地下水 及透过防渗结构的基础渗流，达到碎石层 时已被过滤干净，碎石层粒径较大主要起 到排水作用，排水管底部不会有泥沙淤 积，对工程的长期使用无不利影响。消力池反滤材料布置依次为：20cm 粗砂 2
