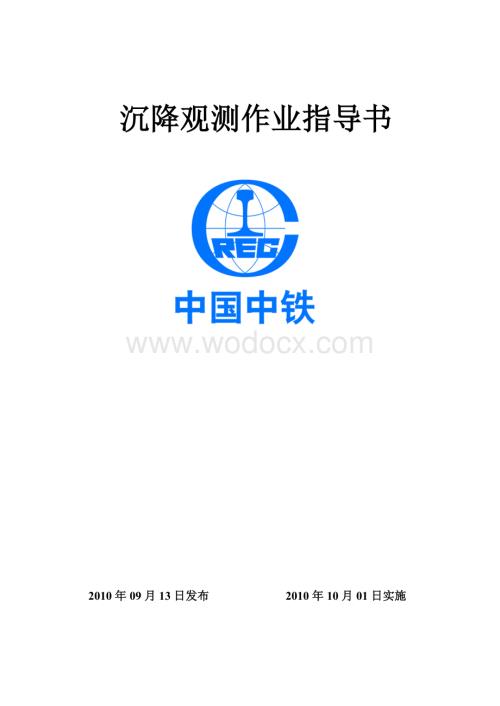

1、沉降观测作业指导书 2010年09月13日发布 2010年10月01日实施线下工程沉降观测作业指导书（桥梁）1. 目的/适用范围为规范沉降观测操作、保质保量的完成沉降观测任务，为评估、预测合福铁路桥梁等线下工程最终沉降量和工后沉降，合理确定碴轨道铺设时间，确保铺设质量，制定本作业指导书。适用于合福铁路HFZQ-1标段六分部管段桥梁沉降观测工作。2. 编制依据(1)客运专线铁路无碴轨道铺设条件评估技术指南（铁建设2006158号）；(2)客运专线铁路无碴轨道测量技术暂行规定（铁建设2006189号）；(3)国家一、二等水准测量规范（GB128972006）；(4)建筑沉降变形测量规程（JGJ/T

2、8-2007）；(5)铁路客运专线竣工验收暂行办法（铁建设2007183号）；(6)客运专线无碴轨道铁路施工技术指南（TZ216-2007）；(7)客运专线无碴轨道铁路设计指南（铁建设函2005754号）；(8) 合肥至福州铁路客运专线设计文件；(9) 铁道部有关规定。3. 作业准备3.1. 人员、设备情况3.1.1. 主要监测人员的配置及分组情况主要监测人员的配置及分组情况序 号姓 名职 称职 务分组及职责1刘杨工程师总工程师全面负责2刘沐华助理工程师工程部长技术指导3助理工程师沉降观测负责人测量安排、数据处理、对外协调4技术员沉降1组组长主管1组外业测量工作5技术员沉降2组组长主管2组外业

3、测量工作6测量员沉降1组组员外业测量7测量员沉降1组组员外业测量8测量员沉降2组组员外业测量9测量员沉降2组组员外业测量10技术员资料员主管资料的整理，归档，上报3.1.2. 监测设备的选用序号设备名称规格单位数量1电子水准仪Trimble DiNi台23.2. 观测组织机构沉降观测是一个庞大的系统工程，跨越时间较长，需各组精诚团结、密切配合才能顺利完成。根据本项目的特点，中铁四局合福铁路项目经理部六分部沉降观测成立以下组织机构。桥梁沉降观测段落划分及负责人序号组别姓 名职务负责观测部位配备测量仪器备注1桥梁沉 降1组组长南淝河特大桥（120#墩至240墩）全长：3975m电子水准仪Trimb

4、le DiNi共需测量人员：6名； 电子水准仪：2台； 2桥梁沉降2组组长南淝河特大桥（241墩至384墩）全长：4667m电子水准仪Trimble DiNi3.3. 责任划分总工程师：负责与局指挥部、建设单位、咨询单位等沟通，统一沉降观测相关标准，搜集国内外相关知识、数据，提供理论指导，随时掌握现场沉降观测工作动态，定期召开沉降观测例会，负责阶段性成果的整理审核，及时向主管机构汇报沉降观测进展情况。工程部长：负责沉降方案、沉降作业指导书、沉降观测成果报告等的审核，对沉降观测进行技术指导，提出研究方案修正建议，参与沉降观测的各项准备、实施和数据总结工作。沉降观测负责人：负责对沉降观测测量仪器的

5、日常检校、测量仪器操作的指导、培训沉降测量人员，指导，检查、督促测量人员按沉降观测有关技术交底、国家二等水准测量操作规程实行情况，参与沉降观测的各项准备、实施和数据分析总结工作。负责对沉降观测数据进行整理、分析，沉降方案、沉降作业指导书、沉降观测成果报告的编写，参与沉降观测的各项准备、实施和数据分析总结工作。外业观测组：负责现场各项测量工作，并及时向沉降观测负责人提供测量数据；做好观测工作点的埋设、过程及各项测量工作，确保数据真实、及时、全面。资料员：负责对沉降观测内业资料的管理，建立相应资料库，及时搜集各小组实测数据资料，所测量数据必须当天及时输入电脑，核对无误后在计算机内保存，负责沉降观测

6、资料的及时上报。3.4. 工作要求3.4.1. 所有参与沉降观测人员必须高度负责，谨循实事求是的工作态度，认真而及时地组织观测、整理和分析数据，不得弄虚作假，各小组在本组组长的领导下开展工作。3.4.2. 各个小组之间必须及时沟通、密切配合，服从沉降观测负责人的统一安排，不得由此影响沉降观测的工作。3.4.3. 各组所收集的数据必须及时整理、分析并提交给沉降观测负责人，经分析处理后由资料员统一整理归档。4. 桥梁工程沉降变形观测技术要求与实施方法4.1. 观测点的设置原则4.2. 每个桥墩台均设置承台观测标、墩身观测标。墩台沉降观测点可在墩顶、墩身或承台上布置。4.3. 承台观测标设置两个观测

7、标，观测标-1设置于底层承台左侧小里程角上，观测标-2设置于底层承台右侧大里程角上。承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。4.4. 墩身观测标墩身观测标埋设，需要埋设两个墩身观测标。墩身观测标一般设置在墩底部高出地面或常水位0.5m左右的位置；当墩身较矮，梁底距离地面净空较低不便于立尺观测时，墩身观测标可设置在对应墩身埋标位置的顶帽上。桥墩上观测标的具体设置位置见下图。承台与墩身观测标设置4.5. 梁体观测标4.5.1. 现浇梁（包括支架现浇制梁、移动模架制梁、节段拼装制梁等）逐孔设置观测标，当实测弹性上拱度大于设计值的梁，前后未观测的梁应补充观测标，

8、逐孔进行观测。4.5.2. 观测点布置连续梁上的观测标，根据不同跨度，分别在支点、中跨跨中及边跨1/4跨中附近设置，3跨以上连续梁中跨布置点相同，详见附图。梁部测点横向布置示意图连续梁梁部测点纵向布置示意图4.5.3. 钢结构桥梁梁部不存在徐变，为了观测变形，每孔设置6个观测标，分别在支点及跨中设置。4.5.4. 对大跨度桥梁等特殊结构应由设计单位单独制定变形观测方案，施工单位按照设计方案进行观测。评估单位组织评估。4.6. 桥梁墩台观测线路桥梁承台墩身水准路线观测按二等水准测量精度要求形成闭合水准路线，沉降观测点位布设于对角（左侧小里程、右侧大里程），水准路线观测示意图所示：两水准点之间有2

9、30m,可以观测7个承台，如图需要置16次镜，每次镜置于两承台之间。桥梁承台墩身沉降观测水准路线示意图5. 观测元件与埋设技术要求5.1. 承台观测标沉降观测桩：选择20mm钢筋，顶部磨圆并刻画十字线，埋置深度不小于0.1m，高出埋设表面3mm，表面做好防锈处理。完成埋设后测量桩顶标高作为初始读数。承台观测标设置5.2. 墩身观测标采用14mm不锈钢螺栓。见下图所示： 墩身观测标设置6. 观测技术要求6.1. 从承台施工完成后，在混凝土终凝且浇筑不超过24h时就要开始进行沉降首次观测，承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。随施工的逐步进行依次进行墩身、

10、桥台、梁体的变形观测。6.2. 沉降观测设备的埋设是在施工过程中进行的，施工单位的桥梁施工要与设备的埋设做好协调，做到互不干扰、影响。观测设施的埋设及沉降观测工作应按要求进行，不能影响桥梁施工质量。6.3. 观测精度要求：桥涵基础沉降和梁体徐变沉降变形的观测精度为1mm，读数取位至0.01mm。6.4. 观测频次要求：墩台基础沉降观测一般根据下表中要求的时间间隔进行。墩台基础沉降观测频次表观测阶段观测频次备注观测期限观测周期墩台基础施工完成/设置观测点，进行首次观测墩台混凝土施工全程荷载变化前后各1次或1次/周承台回填时，临时观测点取消桥位施工桥梁制梁前全程前后各1次上部结构施工中全程荷载变化

11、前后各1次或1次/周附属设施施工全程荷载变化前后各1次或1次/周架桥机（运梁车）通过全程前后各1次桥梁主体工程完工无砟轨道铺设前6个月1次/周岩石地基的桥梁，一般不宜少于2个月无砟轨道铺设期间全程1次/周无砟轨道铺设完成后24个月03个月1次/月工后沉降长期观测412个月1次/3个月1324个月1次/6个月注：1）、观测墩台沉降时，应同时记录结构荷载状态、环境温度及天气日照情况。 2）、架桥机（运梁车）通过时观测要求：第一次通过和第二次通过前后均需要观测，其后每1次/1天，连续2次；其后每1次/3天，连续3次，以后1次/1周。梁体徐变观测据下表中要求的时间间隔进行。梁体徐变观测频次表梁体测量间

12、隔表观测阶段观测周期预应力终张拉张拉前、后各1次预应力张拉完成无砟轨道铺设前张拉完成后第1天张拉完成后第3天张拉完成后第5天张拉完成后13月，每7天为一测量周期桥梁附属设施安装1次/周，要求安装前、后必须各有1次无砟轨道铺设期间1次/周无砟轨道铺设完成后第03个月，每1个月为一测量周期第424个月，每3个月为一测量周期7. 明确资料整理与提交文件的技术要求7.1. 资料整理7.1.1. 应采用统一的沉降监测记录表格，做好监测数据的记录与整理。监测资料应齐全、详细、规范，符合设计要求。所有测试数据必须真实准确，不得造假；记录必须清晰，不得涂改；记录人员必须签名。7.1.2. 所测数据必须当天及时

13、输入电脑，分析，整理，核对无误后在计算机内保存。7.2. 文件的技术要求7.2.1. 按照提交资料要求及时对测试单位进行沉降分析、评估。数据进行整理、分析、汇总，及时绘制各项监测的荷载-时间-沉降过程曲线。并按有关规定整理成册，报送有关单位。7.2.2. 采用监理、评估机构、建设单位统一数据处理软件，进行资料整理。8. 质量控制及检验8.1. 质量控制8.1.1. 使用的观测仪器、元器件的规格和精度应满足设计和监测要求，并经检定合格。8.1.2. 沉降监测网和水平位移监测网应定期复测、平差后使用。8.1.3. 监测断面设置应合理，观测元器件埋设应及时规范，观测频率符合设计要求。8.1.4. 施

14、测方法严格按国家一、二等水准测量规范（GB128972006）、工程测量规范（GB5002693）等相关规范执行。8.1.5. 观测资料的填写和报送按京福公司的相关规定执行。8.2. 质量检验8.2.1. 沉降观测装置的构造、结构尺寸和制作材料的规格、材质等应符合设计要求，且无影响观测精度的缺陷。检验数量：施工单位全部检验。监理单位按施工单位数量的20%平行检验。检验方法：观察、尺量。8.2.2. 观测点布设数量、观测频次和精度应符合设计要求。检验数量：施工单位和监理单位全部检验。检验方法：观察、尺量，清点数量。8.2.3. 观测点埋设位置的允许偏差应不大于20cm。检验数量：施工单位全部检验

15、。检验方法：观察、尺量。9. 安全及环保要求9.1. 安全要求(1)施工区域内的沉降观测测点要设置明显标识，严禁施工机械和人为因素对监控元件的破坏。(2)沉降观测工作必须按设计要求进及时进行布点和采集数据，并根据现场情况及时进行调整或增加沉降观测的项目和内容。沉降观测数据应及时分析处理，并与工程类比法相结合，及时指导施工。(3)沉降观测仪器要定期检校，确保测量精度。(4)沉降观测外业作业时，要有专人指挥、调度，防止施工作业对沉降观测作业的干扰，确保施工安全和降低外界干扰对数据采集精度的影响。9.2. 环保要求测点埋设后，要及时对场地进行清理，对埋设测点产生的废弃物及时处理，运到当地环保部门指定的地点弃置。
