中建技术创效手册.pptx

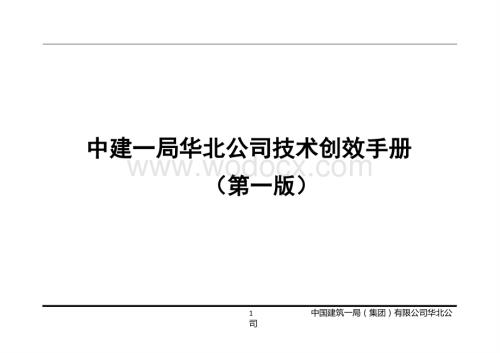

1、中建一局华北公司技术创效手册中建一局华北公司技术创效手册（第一版）（第一版）1 中国建筑一局（集团）有限公司华北公司前言前言随着中国建筑市场越来越成熟，上下游企业生存空间越来越窄，原来一些粗放型、技术含量低的创效手段已经 不能适应企业及质量发展的需要。我们需要大量引进，消化吸收先进的技术来满足由技术引领履约、由技术引领及 质量创效的需求。鉴于此，公司技术中心在广大分公司和项目的帮助下，在公司商务系统的大力支持下，汇编了第 一版技术创效手册。这是一本具有推广价值的手册，其中的新技术可广泛适用于各类项目。虽然第一版手册中的新技术还比较少，但涵盖了房建和市政基础设施不同类型的工程的几十个新技术，希望

2、各项目深入吃透，广泛应用。后续公司会持续 编纂，来丰富“技术创效手册”的内容，使华北公司的技术创效水平越来越高，向建设科技效益型企业这一核心目 标努力奋斗。【技术创效手册】1 中国建筑一局（集团）有限公司华北公司特别鸣谢成本管控中心、基础设施部、机电部（筹）、南方分公司技术部、北京分公司技术部编委会成员王 乐、王 玲、刘占强、王 全、王玉泽、张 鹏、梁 岩、孙小明、张 静、邵 帅、戚金有、许波星、来庆周、谢 辉、胡旭华、周 琦、史小右、杨旭东、季圣杰、胡志昕、高 云、岳光涛、张睿睿审委会成员徐 巍、童 晶、张连胜、褚海伟、王 潇、梁 兵、夏 芬、汪文杰、黄 晓【技术创效手册】2 中国建筑一局（

3、集团）有限公司华北公司第一章第一章 深化设计深化设计【技术创效手册】1 中国建筑一局（集团）有限公司华北公司第一部分主体结构第一部分主体结构1 1、地下室电梯井集水坑设置、地下室电梯井集水坑设置1.1 适用范围（1）本工程地下室电梯井及集水坑（2）电梯井集水坑模板支设示意图（H 为集水坑或 电梯井深度）2 中国建筑一局（集团）有限公司华北公司图 1.1-2 井并排做法（H 为集水坑或电梯井深度）图 1.1-1 单井做法（H 为集水坑或电梯井深度）图 1.1-3 井内定型模板示意图【技术创效手册】1.3 施工工艺流程根据设计图纸，统计地下室集水坑及电梯井的规格 尺寸及数量确定定型角模的规格尺寸制

4、作定型角模 与可拆卸模板及底模板组装成井坑模板就位找水平 压配重浇筑混凝土脱模转移清理模板1.4 主要施工要求（1）定型角模角部固定方木使用 100*100mm，定型 角模与底模固定方木使用 100*100mm。（2）定型角模与可拆卸模板之间的连接螺杆间距 300mm。（3）当井坑深度不大于 2m 时钢管水平支撑竖直间距 450mm，距底模板 300mm，当深度大于 2m 时，按模板 方案实行；钢管水平支撑水平间距不大于 600mm，距边1.2 工艺原理采用定型化角模，完成地下室集水坑及电梯井的模 板优化设计。3 中国建筑一局（集团）有限公司华北公司图 1.1-4 井内定型模板模型图【技术创效

5、手册】不大于 250mm。（4）可调顶托外露长度不大于 200mm。（5）配重为集水坑（电梯井）体积水的重量。（6）安装前事先在坑侧竖向主筋上捆绑钢筋保护层 垫块且增设短钢筋棍，以控制模板的垂直度及限制坑模 侧向移位2 2、地下室后浇带超前止水构造、地下室后浇带超前止水构造2.1 适用范围（1）后浇带超前止水施工适用于所有基础底板后浇 带。尤其适用于地下基础标高低于地下水位以下的高层 建筑或主体施工时间较长的基础后浇带工程，也适用于 须留设后浇带，但基础不能长时间暴露，需立即进行基 础土方回填的工程，同时也适用于施工场地狭小且工期紧，后续工序穿插交叉作业较多的工程。（2）后浇带超前止水构造示意

6、图4 中国建筑一局（集团）有限公司华北公司图 2.1-1 地下室底板后浇带超前止水构造示意图图 2.1-2 地下室外墙后浇带超前止水构造示意图【技术创效手册】垫层防水层防水保护层外帖式橡胶止水带钢筋绑扎混凝土浇筑底板钢筋混凝土浇筑后浇 混凝土（2）地下室外墙后浇带超前止水施工工艺流程外墙钢筋绑扎后浇带导墙钢筋绑扎聚苯板外 帖式橡胶止水带外墙模板快易收口网外墙后浇带 螺栓预埋外墙混凝土浇筑后浇带内侧模板后浇混 凝土2.4 主要施工要求（1）钢筋必须加工准确、绑扎到位，以便聚苯板的 填充与快易收口网、外帖式橡胶止水带的固定。（2）后浇带内侧采用快易收口网，采用 14150 支撑筋焊接固定。2.2

7、工艺原理（1）地下室后浇带外侧与主体一体施工，内侧模板 采用快易收口网，施工缝一次成形，保证后浇混凝土的 施工质量。（2）后浇带外侧采用留设聚苯板填充伸缩缝及外帖 式橡胶止水带，在达到超前止水效果的同时亦保证了后 浇带处一定的收缩变形能力。（3）地下室外墙防水层、保护层及基坑回填可一体 化施工，避免受到外墙后浇带干扰，保证防水整体施工 质量，同时地下室内砌筑装饰工程可同步进行，加快了 工程施工进度。2.3 施工工艺流程（1）地下室底板后浇带超前止水施工工艺流程5 中国建筑一局（集团）有限公司华北公司【技术创效手册】（3）预埋螺栓内侧与导墙钢筋焊接，外侧与外墙钢 筋绑扎牢固。（4）外帖式橡胶止水

8、带必须居中设置，外帖式橡胶 止水带铺设完成后必须及时浇筑混凝土，在浇筑前做好 防雨防水等保护措施。2.5 效益分析（1）经济效益分析与传统的后浇带施工相比，后浇带超前止水施工可 大大缩短基坑降水时间，节约降水动力费用。同时因后 浇带提前封闭，避免了传统敞开式做法时因垃圾杂物入 内产生的清理费用及施工用水、雨水等进入地下室室内 产生的抽水与清理费用，经济效果非常明显。（2）社会效益分析采用后浇带超前止水做法，有利于上部主体施工的施工总平面布置优化实施，有利于现场文明施工；与传 统方式相比，可提前进行土方回填，消除基坑周边的安 全隐患，更有利于综合安全生产管理；地下室能够及时 封闭，避免雨水、施工

9、用水及杂物的侵入，有利于室外 管网与环境绿化划等工作的提前插入，确保总工期的控 制。3 3、地下室外墙施工缝止水钢板技术、地下室外墙施工缝止水钢板技术3.1 适用范围适用于全部地下室外墙施工缝的留置。3.2 工艺原理新旧混凝土之间存在施工冷缝，水易从冷缝中渗透6 中国建筑一局（集团）有限公司华北公司【技术创效手册】3.3 工艺流程浇筑混凝土前，将止水钢板固定于外墙位置，距离 浇筑面外露一般宽度，位置居与墙厚中部，开口朝向迎 水面，之后浇筑第二部分混凝土。迎水面入地下室内部，该位置为防水薄弱点，使用止水钢板则可切断水的渗透路径，产生截水效果。即时水从钢板与 混凝土缝隙之间进行渗透，止水钢板也可增

10、加渗透水的 行程，减少漏水隐患。迎水面 施工缝背水面图 3.3-1 施工缝止水钢板截水原理3.4 效益分析有效避免施工缝漏水带来的质量隐患。新浇筑砼后浇筑砼新浇筑砼后浇筑砼/后浇筑砼新浇筑砼7 中国建筑一局（集团）有限公司华北公司背水面图 3.2-2 施工缝止水钢板截水原理背水面图 3.2-1 施工缝水渗透原理迎水面【技术创效手册】施工缝7引测控制轴线楼面弹线水平标高测量预制墙板逐块安装（控制标高垫块放置起吊、就位临时固 定脱钩、校正锚固筋安装、梳理）现浇剪力墙钢 筋绑扎（机电暗管预埋）剪力墙模板支撑排架搭设 预制楼梯、预制阳台板、空调板安装现浇楼板钢筋 绑扎（机电暗管预埋）混凝土浇捣养护图

11、4.3-1 施工工艺流程4.4 主要施工要求（1）按照标准化进行设计，根据结构、建筑的特点 将内墙、外墙、楼梯、阳台、顶板、女儿墙等构件进行 拆分，并制定生产及吊装顺序，在工厂内进行标准化生 产，现场采用一辆 35 吨汽车吊车进行构件安装。（2）预制墙体纵向钢筋连接采用半灌浆套筒连接，4 4、装配式构件预制安装技术、装配式构件预制安装技术4.1 适用范围装配式构件预制安装技术适用于建筑设计中标准化 程度高的建筑类型。4.2 工艺原理和材料特点装配式构件安装施工工法其核心技术为构件在工厂 加工生产，现场采用装配式施工，采用吊车吊装预制外 墙板、预制内墙板、预制叠合板、预制楼梯、预制阳台、预制女儿

12、墙等构件，提高了施工的效率，缩短了施工工期，减少了现场建筑垃圾，为保护环境做出了巨大贡献。4.3 施工工艺流程8 中国建筑一局（集团）有限公司华北公司【技术创效手册】预制墙体封仓采用 CGMJM-Z 座浆料，预制墙板灌浆前将墙体按照 60cm 长度进行分仓，分仓节点采用长度40cm 直径 25mm 的蛇皮软管进行分隔；套筒灌浆采用 CGMJM-VI 接头灌浆料。（3）现场预制墙板钢筋定位通过 BIM 技术进行事前 预控，施工前采用自制的 500mm*400mm 可调式钢筋定位 装置进行调整，此装置由 500mm*50mm*100mm 的方木制作 长向支撑刻度骨架，400mm*50mm*100m

13、m 的方木制作短向 支撑刻度骨架,上表面标有公制刻度尺寸，长向公尺刻度 尺寸面下 20mm 处做 400mm*50mm*30mm 的孔洞。短向公尺 刻度尺底面向上 20mm 处做 300mm*50mm*30mm 的孔洞。（4）预制叠合板吊装前，安装可调式独立支撑、稳 定三脚架配合铝梁共同使用，每 1.5 使用四根独立支撑、两根铝梁，不用设置扫地杆、水平杆，较传统施工工艺减少了架管和木方的投入。（5）预制叠合板吊装采用了一种装配式叠合板吊装 装置，包括圆钢管架子、光圆钢筋吊环，滑轮、钢丝绳。将光圆钢筋弯成吊环形状，两边直段与架子焊接部位不 短于 10cm，光圆钢筋吊环与圆钢管架子采用焊接连接，圆

14、钢管架子上部对称位置焊接不少于 4 个光圆钢筋吊 环，下部在每根横向圆钢管的中间部位以及横管与纵管 交叉口设置光圆钢筋吊环，为了防止在叠合板吊装时出 现受力不均致使板出现裂纹甚至断裂现象的出现，在吊 装时采用滑轮组来保证吊装后叠合板的质量。（6）建筑物基础和墙体构件连接采用现浇混凝土结 构，现浇结构模板采用 15mm 厚的塑料模板，并配置 40mm9 中国建筑一局（集团）有限公司华北公司【技术创效手册】*60mm 的方钢，现浇结构部分不设螺栓孔，加固模板套筒预埋在预制墙体上，用以保证墙体清水效果。4.6 效益分析4.6.1 经济效益分析 1.施工工期（1）装配式构件：结构方面：外墙局部采用预制

15、构件，整个现场还 属于大面积湿作业较多，劳动力减少不大，国内设计与 香港在抗震要求不同，结构平均节省 0.5 天一层。外墙装饰方面：由于外墙部分采用预制构件，减 少了用预制构件部分的部分装饰工作量（如外墙面砖铺 贴、勾缝等），可以节省 2 2.5 一层。（2）传统施工方法：结构方面：对于一般的小于 800m2 的结构楼层，标准层完成的周期一般为 6 天/层，超过 20 层后，一般考虑 6.5 7 天/层。外墙装饰方面：如采用涂料：2 3 天/层；如采 用面砖：2.5 4 天/层。（3）对比结果：总工期节省约 60 天（以 30 层为例）。4.6.2 社会效益分析装配式建筑具有工业化水平高、便于

16、冬期施工、减 少施工现场湿作业量、减少材料消耗、减少工地扬尘和 建筑垃圾等优点，它有利于实现提高建筑质量、提高生 产效率、降低成本、实现节能减排和保护环境的目的。4.7 资源来源广东正立建筑科技有限公司，0757-2662791010 中国建筑一局（集团）有限公司华北公司【技术创效手册】板，在同楼层内连接到主排水立管上，有效的控制降板的高度，解决了回填层可能积水的隐患。（2）同层排水系统给排水管道布置在降板中，管道 连接采用专用配件连接，最大限度的减少楼板吊洞，避 免后期卫生间渗水风险。（3）同层排水系统采用的是防异味，防返水、防堵 塞的三防地漏。水力条件好、清通方便、避免管道堵塞。1.3 施

17、工工艺流程（1）同层排水施工工艺流程洞口预留立管安装 闭水试验卫生间防水找平 支管定位安装支管固定管道灌水试验陶粒回填 管口临时封闭第二部分第二部分 机电工程机电工程1 1、卫生间同层排水设置、卫生间同层排水设置1.1 适用范围新建住宅降板卫生间排水设计及施工安装。附图 1.1-1 同层排水施工示意图1.2 工艺原理（1）同楼层的排水支管与主排水支管均不穿越楼11 中国建筑一局（集团）有限公司华北公司【技术创效手册】层积水排除装置上面翻边上，在做四周墙面防水时应注意防水层要高出地面 300mm。（4）支管连接前，应精准确定卫生间洁具排水点位，确定点位无误后，开始安装排水支管，安装地漏，坐便 接

18、入器，存水弯等。（5）支管连接完成后，确定支管排水坡度，采用水 泥砂浆对各个排水点配件进行固定，防止回填时支管错 位。（6）支管固定完成后，进行管道灌水试验，排水管 道不渗不漏，方可进行下道回填工序。1.5 效益分析（1）经济效益采用同层排水系统楼板降板净空减少，只需附图 1.3-1 同层排水支管连接图1.4 主要施工要求（1）立管洞口预留时，上下两层洞口预留位置应保 持一致，洞口边距离墙面应保证 10cm 以上的间距，以便 后续管洞封堵。（2）安装立管时排水立管多通道接头应高于结构面 30-50mm，回填层积水排除装置应与楼板面齐平。（3）楼板找平层上做防水时，应把防水层涂至回填12 中国建

19、筑一局（集团）有限公司华北公司【技术创效手册】20-25CM，节省回填成本，解决了回填层的积水排除隐患；同层排水系统采用成品管道配件，集中施工，管道吊洞 数量少，漏水风险小，施工工期短。（2）社会效益同层排水系统给排水管道布置在降板中，卫生间无 明显管道，不会产生漏水，管道的维护和检修在同层进 行，不会干扰下层用户；同时减小了排水管道内的噪声，避免影响下层住户，最大限度保护了下层用户使用功能。2 2、配电间上部桥架替代电缆沟、配电间上部桥架替代电缆沟2.1 适用范围适用于工业及民用建筑变配电室。2.2 工艺原理进线方式选择上进上出，在高压配柜并排排列后，上方设水平电缆桥架至配电柜上方再做垂直桥

20、架，电缆沿垂直桥架敷设至各个楼层强电井或末端配电箱。2.3 工艺流程测量定位基础型钢安装柜（盘、箱）就位母 线安装 回路结线调试送电运行验收2.4 主要节点做法（1）土建地面完成后，开始做配电柜基础。（2）配电柜安装工序常分为：基础型钢配料、基础 型钢制作埋设，盘柜搬运检查、找正固定、接线调整；（3）按施工图选用型钢，如无规定可选用 10 号槽 钢，槽钢可平放及竖放，按图下料。（4）应与土建部门密切配合，核对各种预留孔，预 留沟，预埋铁件的位置、数量、尺寸等，以免差错；13 中国建筑一局（集团）有限公司华北公司【技术创效手册】（5）基础型钢的安装允许偏差：水平度和直线度每 米均不得超过去 1m

21、m，全长均不得超过 5mm；（6）基础型钢安装后，其顶部应高出抹平地面 10 mm；手车式配电柜应与最后地面齐平；基础型钢应有明 显的可靠接地，接地点不得少于两点；（7）配电柜上端桥架与配电柜上方开孔位置对准，牢固固定在专用支架上面。（8）水平桥架至配电柜设置垂直桥架。（9）配电柜的接地应可靠接地。2.5 效益分析（1）经济效益低压配电柜采用上进上出的接线方式，在柜顶上方 设电缆桥架布线：对变配电室结构层高要求不高，上进上出可以省出结构层，经济费用降低，需架设电缆桥架。（2）社会效益选用桥架代替电缆沟，一方面结构要求较低，可节 省费用；另一方面散热条件较好、降低了渗漏隐患，不 受地面积水影响。

22、14 中国建筑一局（集团）有限公司华北公司附图 2.5-1 电缆沟、上部桥架图【技术创效手册】第三部分第三部分 二次结构二次结构1 1、轻质隔墙板施工应用、轻质隔墙板施工应用1.1 适用范围轻质隔墙板广泛用于民用住宅、高层建筑、医院、写字楼、宾馆、学校等非承重墙体。1.2 材料特点轻质隔墙是由无害化磷石膏、轻质钢渣、粉煤灰等多种工业废渣组成，经变频蒸汽加压养护而成。轻质隔墙板具有质量轻、强度高、多重环保、保温隔热、隔音、呼吸调湿、防火、快速施工、降低墙体成本等优点。内层装有合理布局的隔热、吸声的无机发泡型材或其他保温材料，墙板经流水线浇注、整平、科学养护而成，生产自动化程度高，规格品种多。1.

23、3 施工工艺流程基层处理施工放线墙体排版连接部位洒水 刮接缝料安装墙板调整墙板垂直平整度钢筋固 定（钢结构安装）校正墙板预留伸缩缝勾缝、接 缝伸缩缝抗裂处理清理现场、验收1.4 主要施工要求（1）固定墙板与楼板（底部和顶部）、相邻两块墙板、墙板 上下连接等除用接缝料粘结外，还应用 200mm 长 6 钢 筋固定（钢筋插入墙板内应大于 100mm）。（2）转角处连接在墙体的转角（如 L 型、T 型）处，应对墙板采取 加强措施。墙板除用接缝剂粘结外，还应用200mm 长 615 中国建筑一局（集团）有限公司华北公司【技术创效手册】行；门、窗框应根据洞口大小确定固定位置和数量，每侧的固定点不应少于

24、3 处。1.5 效益分析（1）经济效益轻质隔墙施工极大的提高了施工效率，缩短工期，节约成本。（2）社会效益轻质隔墙属于环保型材料，施工现场属于干作业，极高的提高了施工现场的形象。第四部分第四部分 装饰装修装饰装修1 1、轻集料混凝土施工应用、轻集料混凝土施工应用1.1 轻集料混凝土概述的钢筋斜向打入板内以作加强处理，钢筋间距 600800mm（端部通常为 300400mm)，钢筋头应击入板内并用砂浆 封口，避免钢筋锈蚀渗出墙面。（3）洞口 墙板可直接作为门、窗洞顶的过梁横板使用，横 板与竖向墙板的角位连接处应采取加强固定措施。横板长度应大于门、窗洞宽度最少 600mm，即横 板每边搭接在竖向墙

25、板上应为 300mm 以上。当门、窗洞宽度大于横板，或门窗属重型类的，或洞口上部墙体高度大于 600mm 的，或洞口宽度大于 1500mm 的，应采用加固措施，如增加钢结构梁和钢结构 柱。门、窗框的安装应在隔墙条板安装完成 7 天后进16 中国建筑一局（集团）有限公司华北公司【技术创效手册】件运输和吊装效率，节约材料用量，减少地基荷载及改善建筑功能（保温隔热和耐火等），提高经济效益等。1.2 材料特性新型轻集料混凝土-泡沫混凝土:泡沫混凝土通过物 理发泡或化学发泡的方法，在混凝土中引入大量气泡，而使混凝土具有较轻的容重，较低的导热系数等性能。泡沫混凝土有气泡的，常规使用容重一般在 600 公

26、斤/立方米以下比较合适，常规轻集料混凝土的容重 800 1400 公斤/立方米。1.3 工艺流程（1）房建施工应用点 屋面保温填充、找坡；地下室上反梁填充，基坑、首层商铺填充、广场 填充，地暖垫层及卫生间填充等；（1）轻集料混凝土概念轻集料混凝土是采用较轻的集料（如陶粒、膨胀珍 珠岩等）代替普通砂石骨料，大量应用于工业与民用建 筑及其他工程。（2）轻集料混凝土分类轻集料混凝土按轻集料的种类分为：天然轻集料混凝土，如浮石混凝土、火山渣混凝 土和多孔凝灰岩混凝土等。人造轻集料混凝土，如黏土陶粒混凝土、页岩陶 粒混凝土以及膨胀珍珠岩混凝土和用轻集料（聚氨酯颗 粒）制成的混凝土等。工业废料轻集料混凝土

27、，如煤渣混凝土、粉煤灰 陶粒混凝土和膨胀矿渣珠混凝土等。（3）轻集料混凝土优点主要优点为自重轻，提高结构的抗震性能，提高构17 中国建筑一局（集团）有限公司华北公司【技术创效手册】采用整体现浇的施工方法，凝结后与楼板及细石混凝土回填层形成一个整体。与普通混凝土同寿命、并存 在不燃烧、不导热、不空鼓、无污染、工艺简单、节约 人工、时间等优势。（2）工艺流程钢筋混凝土楼面基面清理按设计要求打点水泥 与水通过电脑机械拌和成浆 电脑设备将发泡剂发泡处 理 电脑主机设备将水泥浆与泡沫吸入进行混合高压 泵送浇筑泡沫砼直尺刮平养护清场不合格品修 复成品保护验收1.4 施工要点 基面清理干净；严格控制配合比，

28、以确保泡沫混凝土的容重一致；成本分析统计表 用直尺刮平混凝土时要及时、迅速、平整；混凝土表面泛白立即养护，每天浇水次数应能保 持混凝土处润湿状态，养护时间不得低于 3d，砼现浇 24h 内严禁上人行走；混凝土表面保护层未施工前不得堆放重物，不得 拉车，不得凿孔安装支架管道；在屋面泡沫混凝土施工完成 3d-10d 内应及时进 行下一道工序的施工。1.5 效益分析在经济效益及工艺比较中，选择普通岩棉保温板加 陶粒保温找坡屋面与泡沫混凝土找坡保温对比，成本分 析如下表所示：原设计深化设计产品名称元/m元/m产品名称元/m元/m18 中国建筑一局（集团）有限公司华北公司【技术创效手册】陶粒混凝土找坡-

29、平均 100 厚36036泡沫混凝土平均 140 厚330.046.240 厚挤塑保温板80032总计68总计46.2成本分析：深化设计后，与原设计相比较每平米成本下降 21.8 元。1.5 资源来源深圳启迪协信科技园 1 栋、2 栋、3 栋，此项目施工 期间泡沫混凝土主要应用在地下室高低差位置回填及屋 面保温层，泡沫混凝土不仅提高了工作效率也为项目节 省了大量成本。19 中国建筑一局（集团）有限公司华北公司【技术创效手册】第二章第二章 新材料新材料+新设新设备备【技术创效手册】20 中国建筑一局（集团）有限公司华北公司（2）抗拉强度大、延伸率好铝合金导体相比于纯铝导体，由于加入了特殊的成 分

30、并采用了特殊的加工工艺，极大的提高了抗拉强度，且延伸率提高到 30%，柔韧性比铜高 33%，弹性低 40%，使用更加安全可靠。（3）抗蠕变性能高铝合金导体的合金材料与退火处理工艺减少了导体 在受热和压力下的“蠕变”倾向，相对于纯铝，抗蠕变 性能提高 300%，避免了由于冷流或蠕变引起的松弛问题。（4）自重承载力强铝合金改善了纯铝的抗拉强度，铝合金电缆可支撑 4000 米长度的自重，铜电缆只能支撑 2750 米。这种优 势在大跨度的建筑（如体育场馆）配线时体现得尤为突第一部分第一部分 机电材料机电材料1 1、铝合金电缆选用、铝合金电缆选用1.1 适用范围（1）铝合金电缆采用铝合金导体，截面规格从

31、25mm 到 400 mm 适用于工业、民用建筑中非消防负荷配电线 路用 0.6/1kv 铝合金电缆施工。（2）建筑施工阶段，铝合金电缆适用于临时建筑的 临时配电线路。1.2 材料特点（1）耐腐蚀性能好铝合金电缆表面与空气接触时立即形成薄而坚固的 致密的氧化层，这种氧化层特别耐受各种形式的腐蚀。21 中国建筑一局（集团）有限公司华北公司【技术创效手册】出。（5）柔韧性好铝合金有很好的弯曲性能，其独特的合金配方、加 工工艺，使柔韧性大幅提高。铝合金比铜柔韧性高 30%，反弹性比铜低 40%。一般铜缆的弯曲半径为 1020 倍外 径，而铝合金电缆弯曲半径仅为 7 倍外径，更容易进行 端子连接。1.

32、3 施工工艺流程施工准备 电缆支架制作安装绝缘测试绑扎固 定牵引缆头拖动布放电缆 电缆固定接线端子制作 绝缘测试挂标志牌1.4 主要施工要求（1）电缆进场采用吊车卸车前一定要把地面清理干净，防止地面上的杂物和钉子由于电缆的自重把电缆破坏。（2）电缆敷设前应进行绝缘电阻测试，线间和线对 地的绝缘电阻值必须大于 10M ,且数据均衡，如不符 合要求，检查电缆是否受损或受潮；摇测完毕后，应将 芯线分别对地放电。（3）采用专用电缆牵引钢丝套，在拉方电缆时，将 电缆套入钢丝套内，并在拉伸过程中，丝套收缩包裹电 缆，从而起到牵引作用。敷设拖动电缆，使牵引力作用 在缆芯上。（4）电缆沿桥架或线槽敷设时，应单

33、层敷设，排列 整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲 半径为准。22 中国建筑一局（集团）有限公司华北公司【技术创效手册】（4）电缆严禁绞拧、护层断裂和表面严重划伤。电 缆明敷穿过楼板时，应装套管，敷设完后应将套管与楼 板之间缝隙用防火材料堵死。（5）从芯线端头量出长度为接线端子的深度，另加 5mm，剥去电缆芯线绝缘，将接线端子内壁和芯线表面擦 拭干净，除去氧化层和油渍，并在芯线上涂上中性凡士 林。将芯线插入接线端子内，调节接线端子孔的方向到 合适位臵，用专用压线钳压紧接线端子到自动松开为止，则压接成功。1.5 效益分析根据市场调研考察结果，相同截面铜芯电缆的价格 大概是铝合金电缆价

34、格的 4 倍，而且这个倍数随着截面 积的增大而递增，4*240+1*50 的铜电缆价格约为铝合金电缆的 5 倍；且铝合金电缆相比铜电缆重量较轻，铝合金比重约为铜比重的 1/3，在运输成本、安装成本上，铝合金电缆均具有明显的优势。建筑工程临时用电系统选用铝合金电缆初期投资较 低，特别适用于前期资金较紧张的工地。23 中国建筑一局（集团）有限公司华北公司【技术创效手册】附图 1-1 铝合金电缆2 2、地下室天然石粉涂料应用、地下室天然石粉涂料应用2.1 适用范围（1）潮湿建筑环境的饰面装修（如地下车库、通道、人防、地铁隧道等地下建筑；江河湖海等近水地区及多 雨地区的建筑物；在施建期间需要抢工期的潮

35、湿墙体等）。（2）对防火要求较高的建筑物（如商场、候机楼、体育、展览等各类场馆等）。（3）对环境卫生要求较高的建筑物（如写字楼、医 院、食品、制药、厂房、机房、科研单位等）。2.2 工艺原理利用底层涂刷抗碱封底漆良好的耐碱能力，封闭基 层，保护面层材料不因基层材料的泛碱而破坏饰面效果；找平层利用基底粗骨料找平，能避免开裂、空鼓，又保留水泥砂浆强度高、耐水性好的特点；石粉面层分三次 施工，最后一侧面层施工留在室内所有机电系统施工完 成后涂刷，即不影响仅前工作进行，又能保证房间最后 装饰后墙面等饰面的整洁。2.3 厂家资源与华北公司合作过的厂家资源：（1）宁夏瑞禾建设工程公司（山东潍坊项目）（2）

36、北京纳博建筑装饰有限公司（北京富力一期、启迪项目）（3）北京重信建筑装饰工程有限公司（北京亦庄、建行二期项目）24 中国建筑一局（集团）有限公司华北公司【技术创效手册】法比拟的，被誉为最有前景和竞争力的新一代节能换代产品。广泛应用于石油化工、中央空调、恒温库、热力 管线、商场宾馆、防火保温和外设太阳能工程等。3.2 材料介绍（1）技术指标 光热反射率 85%；阻燃性：01 32，B1 级；不燃烧、导热系数低；热老化试验：(60,48h)不起泡，不变形；使用温度：常温型-4060,耐高温型 60 130;Ci65/DMCA 光加速老化试验，1000H 紫外线照射强 度保持率 95，-30,800

37、H 紫外线照射强度保持率 90；附图 2-1 地下室天然石粉涂料现场照片3 3、管道保温外包装、管道保温外包装 pappap 铝塑复合片铝塑复合片3.1 适用范围PAP 铝塑复合片是国内外唯一具有防水、防火、防曝晒、高强和装饰多种功能于一体的新型产品，而且抗老化性能好、阻燃性稳定、导热系数低、施工方便。持 久的金属色饰是玻璃钢片、镀锌板、铝板等同类产品无25 中国建筑一局（集团）有限公司华北公司【技术创效手册】（2）材料优点 比传统材料保温性能提高 15%20%，保冷提高 25%35%；质量轻，施工方便快速，比传统施工提高劳动生 产效率 15 20 倍；无环境污染，无劳动危害；抗老化性能好，使

38、用寿命长，阻燃性稳定；由各种天然原材料加工而成，具有可收回性。3.3 施工注意事项及要求（1）铝塑复合片板材按规定长度裁剪，应留有40mm 搭缝余量。（2）铝塑复合片板材正面朝外。使用时正面必须朝 外。不得损伤铝塑复合片板材表面。（3）在竖向管线上保温时应自下而上施工，在横向 管线上保温时应使接缝在管线下部且顺水搭线。（4）轴向接缝保温钉固定，保温钉间距离为 60mm 且与搭接缝边缘距离控制在 10mm。或专用胶带粘合。（5）环向缝搭接长度控制在 30-50mm，并用密封胶 带以接缝为中线环向缠绕 1.5 圈左右。（6）胶带粘接前必需使粘接面清洁，粘接顺序先轴 向后径向，轴向粘接以接缝为中心，

39、胶带宽的 2/3 粘在 带铆钉一侧为宜。附图 3-1 材料实物样品26 中国建筑一局（集团）有限公司华北公司【技术创效手册】4 4、地下室顶板蓄排水施工技术、地下室顶板蓄排水施工技术4.1 适用范围适用于覆土较深、面积较大、储水量较大的地下室 种植顶板排水。4.2 工艺原理宝水素是一种团粒多孔结构的轻型无机基质，饱和 含水量达 450 550 /m3，渗透率 800kg/hm2，具有 密度小、排水通透等特点。地下室顶板防水保护层之上 铺设直径 100 聚丙烯渗排水管及满铺宝水素，利用宝水 素高吸水性将土壤中的雨水迅速从土中吸走，宝水素饱 和后释放吸附的雨水，通过聚丙烯渗排水管形成的通路 及时排

40、出地下室顶板。良好的排水速率避免了雨水淤积 引起车库顶板渗漏及长期浸泡对树木根系的危害。附图 4-1 地下室顶板做法图4.3 厂家资源厂家名称：北京丽泓世嘉屋顶绿化科技有限公司 厂家地址：北京市朝阳区安苑东里联系人：马强 1392049244427 中国建筑一局（集团）有限公司华北公司【技术创效手册】5 5、全自动数控钢筋加工技术、全自动数控钢筋加工技术5.1 适用范围本技术适用于建筑工程中钢筋数控加工、调直、弯 曲、切割、成型等工艺。5.2 技术要点该技术采用微电脑控制，配备完善的电气自动控制 系统，电脑储存记忆，设有储存图形库，可储存不同的 产品形状，只需输入长度、图形尺寸、数量和批次准确

41、，即可全自动运行，生产出需要的成品钢筋。5.3 施工要求（1）设备操作人员应熟悉设备结构、性能、原理，方可操作设备。（2）设备操作前仔细检查设备状况，安全情况，确认设备无问题厚可启动设备。（3）设备开动前先检查相关电路有无异常，尤其 PE 线的连接情况，确认无异常后合上总电源开关。（4）闭合操作台上的电源开关，检查有无报警显示，如果有报警指示，按报警画面的故障提示消除报警故障。（5）对预调直部分、钢筋出现上下弯曲、钢筋出现 里外弯曲、钢筋压下量、剪切机构、弯曲轴等进行调整。（6）上述步骤正常后方能批量投入生产，并做好设 别的润滑工作。5.4 效益分析（1）全自动数控钢筋加工技术的应用既节省了人

42、 工，又提高了钢筋加工的精细度，而且减少了钢筋的损 耗，有效节约了钢材。28 中国建筑一局（集团）有限公司华北公司【技术创效手册】设备电费（元）人工费（元）制作量（t）成本（元/t）数控钢筋加工98.8320852.3普通钢筋加工102.65603.8174.4总结数控钢筋调直切断机节省成本：174.4-52.3=122.1 元/t设备电费（元）人工费（元）制作量（t）成本（元/t）数控钢筋加工94.4280493.6普通钢筋加工87.68402.8331.3总结数控钢筋弯箍筋机节省成本：331.3-93.6=237.7 元/t（2）数控钢筋调直切断机与普通钢筋调直切断机成本费用比较分析（以设

43、备每天工作 8h 计算）（3）数控钢筋弯箍筋机与普通钢筋弯曲机成本费用比较分析（以设备每天工作 8h 计算）29 中国建筑一局（集团）有限公司华北公司附图 5-1 全自动数控调直切断机附图 5-2 全自动数控调直弯箍机【技术创效手册】6.3 技术要点三维扫描技术无论在建筑施工进程前期、中期、后 期的各个阶段都可随时对工程进行扫描，得到实测实量 的高精度点云模型。扫描设备可采用 Trimble TX5 三维 激光扫描仪，扫描所得数据通过配套 Trimble Realworks 进行处理。6.4 作业流程作业流程包括外业扫描作业及数据处理两个方面。现场扫描：场地准备扫描设站规划扫描标靶布 置现场扫

44、描。数据处理：点云数据导入配准坐标转换去除 噪点。6 6、3D3D 扫描逆向建模施工技术扫描逆向建模施工技术6.1 适用范围三维激光扫描技术又被称为实景复制技术，可应用 于建筑形体数据采集、几何测量；施工质量检测、结构 检查；工程记录、隐蔽验收；空间位置冲突检测；土方 测定、容积检测等作业中。6.2 设备及软件需求序号设备名称型号用途1三维扫描仪TrimbleTX5主要扫描仪器2TrimbleRealworks*.las拼接、编辑点云模型，并形成可 导入 Autodesk Recap 的项目文件3AutodeskRevit*.RVT点云模型与设计模型对比分析30 中国建筑一局（集团）有限公司华

45、北公司【技术创效手册】古建筑保护逆向建模钢构件的扫描建立模型预 先进行拼接测试，及时发现 构件尺寸误差机电管线现场数据采集，辅 助安装验收结构尺寸偏差实测实量6.5 效益分析通过三维激光扫描技术可以收集作业现场完整的三 维信息，为改建、设计、检测提供真实、高精度的数据 源。可以辅助设计人员对模型、图纸做合理的调整与变 更；可以帮助管理人员对工程质量及状态进行检查；对 工程施工做完整的 3D 记录、存档。并可以将设计模型 与三维场景进行结合，以对设计进行虚拟校验，避免返31 中国建筑一局（集团）有限公司华北公司【技术创效手册】工，节约成本。第三章第三章 施工工艺优化施工工艺优化【技术创效手册】3

46、1 中国建筑一局（集团）有限公司华北公司第一部分第一部分 大体积混凝土大体积混凝土1 1、底板大体积混凝土水化热控制技术、底板大体积混凝土水化热控制技术1.1 适用范围当沟槽较深，或工作面与混凝土有较大的高差时，采用溜槽由高出使混凝土滑下，这个过程不至于混凝土 体因重力的作用产生离析现象。用脚手管作立面支撑，脚手管支座底部用木模板支撑（即不需要将溜槽与筏板 钢筋进行固定连接，加快施工进度）。溜槽在浇筑移动过 程中使用塔吊进行移动。1.2 施工要求溜 槽 架 子 采 用 48.3 钢 管 搭 设，立 杆 间距 按 1500mm，水平横杆间距 1500mm，并每隔 6000mm 设置剪力撑，中间每

47、隔 1000mm 设水平拉接钢管。溜槽采用木跳板拼接成内径 750mm 宽，两侧高 500mm，溜槽内壁用白铁皮钉在木跳板上，在溜槽上口用 钢筋拉杆将两侧帮拉接。主溜槽与分支间在交界处溜槽 底部用钢板制作活动开口，主溜槽下部设置专用漏斗转 移混凝土，分流时将底部钢板打开，混凝土由漏斗通过 串筒转移至分支。32 中国建筑一局（集团）有限公司华北公司【技术创效手册】溜槽侧立面图1:3串筒上层钢筋中层钢筋1 溜槽平面图133 中国建筑一局（集团）有限公司华北公司【技术创效手册】底板厚度土的施工控制，保证建筑工程的施工质量，需采取大体积混凝土水化热控制措施。2.2 技术要点1、优选原材料与控制配合比（

48、1）选用水化热低、水化速度较慢的水泥。混凝土 温度的升高不仅与水泥用量有关，还与水泥品种有关。水泥水化过程中产生的热量能升高混凝土的温度，温度 升高的程度取决于混凝土浇筑时的体积、周围环境、混 凝土的水泥用量，通常认为每 45kg 普通硅酸盐水泥水化 产生的热量可使混凝土温度升高 59。所以，在水 泥用量相同的条件下，选用水化热低、凝结时间长的水 泥，能够有效降低水化热。（2）掺加粉煤灰。水泥用量大的混凝土产生的水化1.3 技术支持公司技术中心，张鹏，QQ：573562715。2 2、底板大体积混凝土浇筑用溜槽技术、底板大体积混凝土浇筑用溜槽技术2.1 适用范围在进行大体积混凝土的施工过程中，

49、由于结构截面 大，水泥用量多，水泥水化所释放的水化热会产生较大 的温度变化容易产生裂缝。因此，必须加强大体积混凝34 中国建筑一局（集团）有限公司华北公司【技术创效手册】热也大，特别对于高强度混凝土，相应单方水泥用量较多，水化热引起的混凝土内部温升较普通混凝土要大。所以，在不影响混凝土标号和塌落度等使用性能的前提 下，适当减少水泥用量，即可达到降低水化热的目的。（3）加入缓凝剂。为了减少水化热，降低混凝土温 度，往往希望混凝土缓凝，即延长混凝土初凝时间。试 验表明，加入缓凝剂后，水泥的初凝时间可分别延长 1 4 小时不等，从而推迟混凝土放热峰值出现的时间，由 于混凝土的强度会随龄期的增长而增大
