弱电安防工程一般验收规范.docx

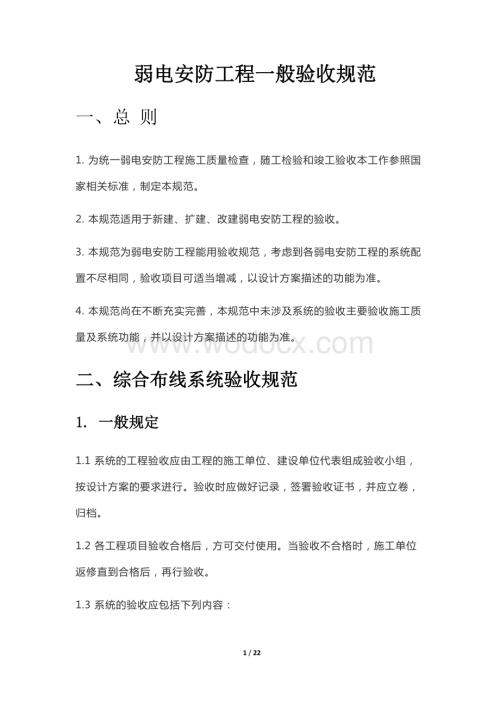

1、 弱电安防工程一般验收规范一、总则1.为统一弱电安防工程施工质量检查，随工检验和竣工验收本工作参照国家相关标准，制定本规范。2.本规范适用于新建、扩建、改建弱电安防工程的验收。3.本规范为弱电安防工程能用验收规范，考虑到各弱电安防工程的系统配置不尽相同，验收项目可适当增减，以设计方案描述的功能为准。4.本规范尚在不断充实完善，本规范中未涉及系统的验收主要验收施工质量及系统功能，并以设计方案描述的功能为准。二、综合布线系统验收规范1. 一般规定1.1系统的工程验收应由工程的施工单位、建设单位代表组成验收小组，按设计方案的要求进行。验收时应做好记录，签署验收证书，并应立卷，归档。1.2各工程项目验

2、收合格后，方可交付使用。当验收不合格时，施工单位返修直到合格后，再行验收。1.3系统的验收应包括下列内容：1.3.1系统工程的施工质量；1.3.2 系统质量的测试；1.3.3 图纸、资料的移交。2. 系统的工程施工质量2.1系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合下表的规定。项目内容抽查百分数（%）交接间、设备间、设备机柜、机架1、规格、外观2、安装垂直、水平度；3、各种螺丝必须紧固；4、油漆不得脱落，标志完整齐全。100面板安装1、面板允许水平误差2mm；2、面板允许垂直误差2mm；3、面板距地面300mm。52.2建设单位应对隐蔽工程工程随工验收、凡经过检验合格的办理

3、签证，在进行竣工验收时，可不再进行检验。3. 系统质量测试3.1系统的测试应符合下列规定：项目内容抽查百分比（%）基本链路电气测试1、接线图测试。2、测试长度。3、基本链路衰减，信道减测试。4、近揣串音测试。5通断测试线路是否为通路。100表1 信道衰减量频率（MHZ）3类（dB）5类（dB）1.004.22.54.007.34.58.0010.26.310.0011.57.016.0014.99.220.00_10.325.00_11.431.25_12.862.50_18.5100.00_24.0表2 基本链路衰减量频率（MHZ）3类（dB）5类（dB）1.004.22.54.007.34

4、.58.0010.26.310.0011.57.016.0014.99.220.00_10.325.00_11.431.25_12.862.50_18.5100.00_24.0在选定的某一频率上信和到和基本链路衰减量应符合上表的要求，信道的衰减包括10m（跳线、设备连接之和）表3 信道近端串音（最差线间）频率（MHZ）3类（dB）5类（dB）1.0039.160.04.0029.350.68.0024.345.610.0022.744.016.0019.340.620.00_39.025.00_37.431.25_35.762.50_30.6100.00_27.1表4 基本链路近端串音（最差线

5、间）频率（MHZ）3类（dB）5类（dB）1.0040.160.04.0030.751.88.0025.947.110.0024.345.516.0021.042.320.00_40.725.00_39.131.25_37.662.50_32.7100.00_29.3近端串音是对电缆内，二条线对间信号的感应。对近端串音的测试，必须对每对线在两端进行测量。某和频率上，线对间近端串音应符合上表的要求。4.光纤链路测试4.1测试前应对所有的光连接器进行清洗，并将测试接收器校准至零位。4.2测试包括以下内容：1、对整个光纤链路（包括光纤和连接器）的衰减进行测试；2、光纤链路的反射测量以确定链路长度及故

6、障点位置。3、光缆布线链路在规定的传输窗口测量出的最大光衰减应不超过下表的规定。光缆布线链路的衰减布 线链路长度（m）衰 减（db）单模光纤多模光纤1310nm1550 nm850 nm1300 nm水 平1002.2 nm2.5 nm2.2 nm2.7 nm建筑物主干5002.7 nm2.7 nm3.5 nm2.6 nm建筑群主干15003.6 nm3.6 nm7.4 nmm(3)光纤布线链路的任一接口测出的光回波损耗应大于下表给出的值。最小光波损耗类 别单 模 光 纤多 模 光 纤波长1310nm1550nm850nm1300nm光波损耗26 db26db20dbb5.竣工验收在系统的工程

7、竣工验收前，施工单位按下列内容编制竣工验收文件一式三份交建设单位，其中一份由建设单位签收盖章后，退还给施工单位存档。5.1 系统图；5.2 设备概要说明书；5.3 设备器材一览表；5.4 工程质量验收记录；5.4 工程验收记录；三、楼宇对讲系统验收规范1、一般规定1.1系统的工程验收应由工程的施工单位、建设单位代表组成验收小组，按设计方案的要求进行。验收时应做好记录，签署验收证书，并应立卷，归档。1.2各工程项目验收合格后，方可交付使用，当验收不合格时，应由设计，施工单位返修直到合格后，再行验收。1.3系统的验收应包括下列内容：1.3.1系统的工程的施工质量；1.3.2系统质量的测试；1.3.

8、3图纸、资料的移交。2、系统的工程施工质量2.1系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合下表的规定。项目内容抽查比门口机1、安装位置，标高是否符合设计2、安装质量是否水平，垂直，牢固。100户机1、安装位置，标高是否符合设计。2、安装质量是否水平，垂直，牢固。100电锁安装位置是否符合产品要求1002.2建设单位应对隐蔽工程进行随工验收、凡经过检验合格的办理签收签证，在进行竣工验收时，可不再进行检验。3、系统质量测试系统的测试应符合下表规定项目内容抽查百分比门口机1、门口机，户机可互相通话。2、可呼叫管理机。3、可以密码开锁。（视功能而定）100户机1、图像清晰、稳定（仅

9、指定可视话机）；声音清晰，无明显交流声。2、可通过户机开锁。3、可通过管理机与另一用户通话。100电锁可接受控制开锁关锁。100管理机1、可与门口机，户机互相通话。2、可接受户机呼叫并转移至另一用户。54、竣工验收在系统的工程竣工验收前，施工单位按下列内容编制竣工验收文件一式三份交建设单位，其中一份由设计单位签收盖章后，退还给施工单位存档。4.1系统图；4.2系统平面图；4.3设备合格证、说明书；4.4设备器材一览表；4.5施工质量验收记录；4.6工程验收记录。四、民用闭路监控系统验收规范1.一般规定1.1系统的工程验收应由工程的施工单位、建设单位代表组成验收小组，按设计方案进行。验收时应做好

10、记录，签署验收证书，并应立卷，归档。1.2各工程项目验收合格后，方可交付使用。当验收不合格时，应由设计，施工单位返修直到合格后，再行验收。1.3系统的验收应包括下列内容：1.3.1系统工程的施工质量；1.3.2系统质量的测试；1.3.3图纸、资料的移交。2.系统的工程施工质量2.1系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合表4.2.1的规定。项目内容抽查百分数（%）摄像机1、设置位置，视野范围2、安装质量3、镜头、防护套、支承装置、云台安装质量与紧固情况。4、通电实验。1015（10台以下摄像机至少验收12台）监视器1、安装位置2、设置条件3、通电试验100控制设备1、安装

11、质量4、遥控内容与切换路数5、通电试验100其它设备1、安装位置与安装质量2、通电试验100控制台与机架1、安装垂直水平度2、设备安装位置3、布线质量4、塞孔、连接处接触情况5、开关、按钮灵活情况6、通电试验100电（光）缆敷设1、敷设与布线2、电缆排列位置、布放和绑扎质量3、地沟、走道支铁吊架的安装质量4、埋设深度及架设质量5、焊接及插接头安装质量6、接线盒接线质量30接地1、接地材料2、接地线焊质量3、接地电阻1002.2建设单位应对隐蔽工程进行随工验收、凡经过检验合格的办理签收签证，在进行竣工验收时，可不再进行检验。3.系统质量测试3.1系统的测试应符合下列规定：3.1.1图像的测试可采

12、用五级损伤评定；五级损伤制评分分级就符合下表的规定。图像质量损伤的测试评分分级图像上不察觉有损伤或干扰存在5图像上稍有可察觉的损伤或干扰，但并不令人讨厌4图像上有可察觉的操作或干扰，令人感到讨厌3图像上操作或干扰较严重，令人感到讨厌2图像上操作或干扰极严重，不能观看13.1.2图像质量的测试项目应按下表：项目损伤的测试现象随机信噪比噪波，即“雪花干扰”单频干扰图像中纵、斜、人字型或波浪状的条纹，即“网纹”电源干扰图像中上下移动的黑白间置水平横条，即“黑白横条”脉冲干扰图像中不规则的闪烁、黑白麻点或“跳动”3.1.3系统的测试方法和要求应符合下列规定：3.1.3.1测试应在摄像机标准照度下进行。

13、3.1.3.2测试应符合车家标准的监视器。黑白电视监视器的水平清晰度应高于400线；彩色电视监视器的水平清晰度应高于270线。3.1.3.3观看距离应为荧光屏面高度的6倍，光线柔和。3.1.3.4评价人员不应少于五名，并应包括专业和非专。评价人员应独立评价打分，取算术平均值为评价结果。3.1.4各测试项目的得分均不应低于4分。4.竣工验收：在系统的工程竣工验收前，施工单位按下列内容编制竣工验收文件一式三份交建设单位，其中一份由建设单位签收盖章后，退还给施工单位存档。4.1系统图；4.2系统平面图；4.3设备合格证、说明书；4.4设备器材一览表；4.5施工质量验收记录；4.6工程验收记录。五、周

14、界防范系统验收规范1.一般规定1.1系统的工程验收应由工程的施工单位、建设单位代表组成验收小组，按设计方案进行。验收时应做好记录，签署验收证书，并应立卷，归档。1.2各工程项目验收合格后，方可交付使用。当验收不合格时，应由设计，施工单位返修直到合格后，再行验收。1.3系统的验收应包括下列内容：1.3.1系统工程的施工质量；1.3.2系统质量的测试；1.3.3图纸、资料的移交。2.系统的工程施工质量2.1系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合表的规定。项 目内 容抽查百分比控制主机布线整齐、美观、牢固100红外线对射探头1、设置位置，视野范围2、安装质量3、镜头、防护罩、

15、支撑装置与坚固情况。100电缆1、电缆排列位置、布放和绑扎质量2、支架的安装质量100其它设备1、安装质量与安装位置2、通电试验1002.2建设单位应对隐蔽工程进行随工验收、凡经过检验合格的办理签收签证，在进行竣工验收时，可不再进行检验。3.系统质量测试3.1当发生入侵时控制器能够报警，并显示报警位置。4.竣工验收在系统的工程竣工验收前，施工单位按下列内容编制竣工验收文件一式三份交建设单位，其中一份由建设单位签收盖章后，退还给施工单位存档。4.1 系统平面图；4.2 设备合格证、说明书；4.3 设备器材一览表；4.4 施工质量验收记录；4.5 工程验收记录。六、门禁系统验收规范1.一般规定1.

16、1系统的工程验收应由工程的施工单位、建设单位代表组成验收小组，按设计方案进行。验收时应做好记录，签署验收证书，并应立卷，归档。1.2各工程项目验收合格后，方可交付使用。当验收不合格时，应由设计，施工单位返修直到合格后，再行验收。1.3系统的验收应包括下列内容：1.3.1系统工程的施工质量；1.3.2系统质量的测试；1.3.3图纸、资料的移交。2.系统的工程施工质量2.1系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合表4.2.1的规定。项 目内 容抽查百分数刷卡器1、安装位置，安装标高是否符合设计规范。2、通电试验100其它设备1、安装位置与安装质量2、通电试验1002.2建设单

17、位应对隐蔽工程进行随工验收、凡经过检验合格的办理签收签证，在进行竣工验收时，可不再进行检验。3.系统质量测试系统的测试应符合下表规定：项 目内 容抽查百分数刷卡器当使用人刷卡时，锁能够自动打开。100开关当内部人员外出时按动开管能够打开门锁。100控制器1、控制器能够提供各类人员进出安全区门禁的记录和分析。2、当指定的事件发生时系统能够报警。100读卡器读卡器能够发售进出卡。1004.竣工验收：在系统的工程竣工验收前，施工单位按下列内容编制竣工验收文件一式三份交建设单位，其中一份由建设单位签收盖章后，退还给施工单位存档。4.1系统图；4.2系统平面图；4.3设备合格证、说明书；4.4设备器材一

18、览表；4.5施工质量验收记录；4.6工程验收记录。七、停车场系统验收规范1.一般规定1.1系统的工程验收应由工程的施工单位、建设单位代表组成验收小组，按设计方案进行。验收时应做好记录，签署验收证书，并应立卷，归档。1.2各工程项目验收合格后，方可交付使用。当验收不合格时，应由设计，施工单位返修直到合格后，再行验收。1.3系统的验收应包括下列内容：1.3.1系统工程的施工质量；1.3.2系统质量的测试；1.3.3图纸、资料的移交。2.系统的工程施工质量2.1系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合表的规定。项 目内 容抽查百分数摄像机1、设置位置，视野范围2、安装质量3、镜

19、头、防护套、支承装置，云台安装质量与紧固情况4、通电试验100控制器1、安装位置2、安装是否平直3、通电试验100道闸安装是否水平，牢固100其它设备1、安装位置与安装质量2、通电试验1002.2建设单位应对隐蔽工程进行随工验收、凡经过检验合格的办理签收签证，在进行竣工验收时，可不再进行检验。3.系统质量测试系统的测试应符合下表规定：项 目内 容抽查百分数控制器1、能够检测车库存车情况，并反映在LED显示器上2、能够自动发卡，读卡，起降道闸3、出口控制器能够完成与卡的交流并判断是否起降道闸4、能够指导用户正确使用控制器100地磁地磁能够判断汽车是否驶离工作区，并发出信号。100入（出）口摄像机入口摄像机能够录制进并反馈回控制器与出口摄像头相结合判断是否放行。100道闸能够接受指令启降，并具备防砸功能。1004.竣工验收：在系统的工程竣工验收前，施工单位按下列内容编制竣工验收文件一式三份交建设单位，其中一份由建设单位签收盖章后，退还给施工单位存档。4.1系统图；4.2系统平面图；4.3设备合格证、说明书；4.4设备器材一览表；4.5施工质量验收记录；4.6工程验收记录。 22 / 22
