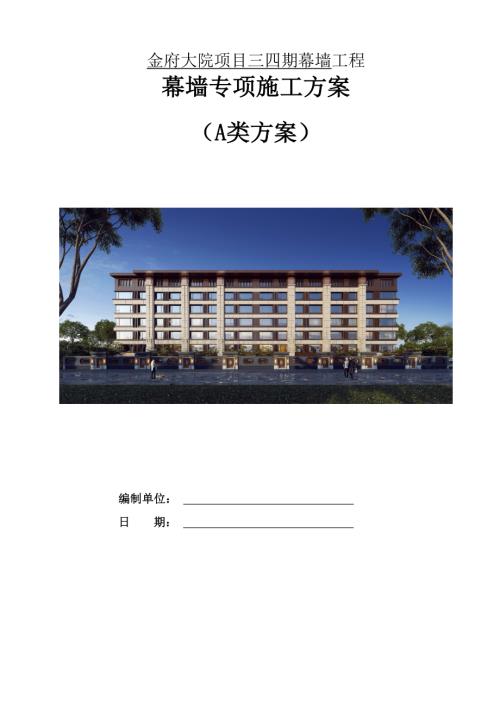

1、金府大院项目三四期幕墙工程幕墙专项施工方案（A类方案）编制单位： 日 期： 目 录第一章 编制依据- 1 -第二章 工程概况- 3 -2.1 工程建设概况表- 3 -2.2 设计概况- 3 -2.3 工程施工条件- 10 -第三章 施工安排- 10 -3.1 项目管理组织- 10 -3.2 项目管理目标- 13 -3.3 各项资源供应方式- 13 -3.3.1 劳务资源安排一览表- 13 -3.3.2 工程用大宗物资供应安排一览表- 13 -3.3.3 大型机械设备采购供应安排一览表- 14 -3.4 施工流水段的划分及施工工艺流程- 14 -3.4.1 施工流水段的划分- 14 -3.4.2

2、 施工工艺流程- 16 -3.5 工程施工重点和难点分析及应对措施- 16 -3.6 新技术应用要求- 17 -第四章 施工进度计划- 17 -第五章 施工准备与资源配置计划- 17 -5.1 施工准备计划- 17 -5.1.1 技术准备- 17 -5.1.2 现场准备- 19 -5.1.3 资金准备（根据需要，适当添加）- 19 -5.2 资源配置计划- 19 -5.2.1 劳动力配置计划- 19 -5.2.2 工程用原材料需要量计划- 19 -5.2.3 施工机具配置计划- 20 -5.2.4 测量计量仪器配置计划- 20 -第六章 施工方法及工艺要求- 20 -6.1 方案及技术参数-

3、20 -6.1.1 测量放线- 21 -6.1.2 铝单板幕墙施工方案及技术参数- 21 -6.1.3 石材幕墙施工方案及技术参数- 27 -6.1.4 屋面格栅方案及技术参数- 32 -6.1.5 采光顶方案及技术参数- 36 -6.1.6 吊篮施工方案及技术参数- 39 -6.1.7 悬挑双排扣件式钢管脚手架施工方案及技术参数- 50 -6.2 验收标准- 54 -6.3 验收程序- 54 -6.4 验收内容- 55 -6.5 验收人员- 57 -第七章 各项管理计划- 57 -7.1 绿色施工管理计划- 57 -7.1.1 资源利用管理计划- 57 -7.1.2 环境管理计划- 61 -

4、7.2 进度管理计划- 64 -7.2.1 确定施工进度控制点- 64 -7.2.2 施工进度管理组织机构和职责分工- 64 -7.2.3 进度管理措施- 67 -7.3 质量管理计划- 68 -7.3.1 工程施工质量分解目标- 68 -7.3.2 项目质量管理的组织机构并明确职责- 70 -7.3.3 确定质量控制点- 70 -7.3.4 现场质量管理制度- 71 -7.3.4 质量保证措施- 75 -7.4 安全管理计划- 75 -7.4.1 职业健康安全管理目标- 75 -7.4.2 现场职业健康安全管理组织机构和职责分工- 76 -7.4.3 职业健康安全重大危险源- 77 -7.4

5、.4 职业健康安全资源配置计划- 77 -7.4.5 专项施工安全方案编制计划- 78 -7.4.6 施工现场安全生产管理制度- 78 -7.4.7 职业健康安全保证措施- 79 -7.5 成品保护计划- 80 -第八章 应急预案- 80 -8.1 应急指挥机构及职责- 80 -8.2事故风险分析- 81 -8.3 危险源监控- 81 -8.4 应急处置措施- 82 -8.4.1 群体打架、斗殴事件的防范与措施- 82 -8.4.2 高处坠落防范与措施- 82 -8.4.3 人员受伤害应急救援预案- 82 -8.5 应急就医- 83 -第九章 计算书和相关图纸（危险性较大专项施工方案）- 85

6、 -第十章 防疫措施.-86-第一章 编制依据序号类 别文件名称编 号1国家行政文件中华人民共和国建筑法国家主席令第46号2中华人民共和国安全生产法国家主席令第13号3中华人民共和国环境保护法国家主席令第九号4中华人民共和国合同法国家主席令第15号5中华人民共和国消防法国家主席令第6号6安全生产许可证条例国务院令第653号7建设工程安全生产管理条例国务院令第393号8建设工程质量管理条例国务院令第687号9危险性较大的分部分项工程安全管理规定住房城乡建设部令第37号10危险性较大的分部分项工程安全管理规定有关问题的通知建办质201831号11地方行政文件北京市房屋建筑和市政基础设施工程危险性较

7、大的分部分项工程安全管理实施细则京建法201911号12国家行业规范建筑安全玻璃管理规定发改运行2116号13建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106-200814建筑抗震设计规范（2016年版）GB 50011-2010（2016年版）15建筑物防雷设计规范GB 50057-201016建筑设计防火规范(局部修订)GB 50016-2014(局部修订)17建设工程项目管理规范GB/T50326-201718建筑工程资料归档目录GB/T50328-201419建设工程施工现场供用电安全规范GB50194-201420建筑装饰装修工程质量验收标准GB 50210-20182

8、1建筑工程施工质量验收统一标准GB 50300-201322钢结构焊接规范GB 50661-201123高处作业吊篮GB/T 19155-201724公共建筑节能设计标准GB 50189-201525压型金属板工程应用技术规范GB 50896-201326石材用建筑密封胶GB/T 23261-200927干挂石材用金属挂件GB/T 32839-201628建筑用硅酮结构密封胶GB 16776-200529建筑用安全玻璃 第2部分：钢化玻璃GB 15763.2-200530玻璃幕墙工程质量检验标准JGJ/T 139-200131外墙外保温工程技术标准JGJ 144-201932建筑施工高处作业安

9、全技术规范JGJ80-201633建筑施工扣件式钢管脚手架安全技术规范JGJ130-201134混凝土结构后锚固技术规程JGJ 145-201335建筑施工安全检查标准JGJ 59-201136建筑工程检测试验技术管理规范JGJ 190-201037建筑玻璃应用技术规程JGJ 113-201538建筑施工作业劳动防护用品配备及使用标准JGJ 184-200939金属与石材幕墙工程技术规范JGJ 133-200140玻璃幕墙工程技术规范JGJ 102-200341建筑门窗幕墙用钢化玻璃JG/T 455-201442地方标准压型金属板屋面工程施工质量验收标准DB11/T 848-201143建筑装

10、饰工程石材应用技术规程DB11/ 512-201744合 同本工程建设工程施工合同/45设计文件总平面图/46建筑及结构设计总说明、建筑做法表/47建筑施工图、结构施工图、幕墙施工图等/48招投标文件/49企业管理文件工程质量样板制作图集CSCEC81-YB-201650工程质量通病防治手册CSCEC81-TB-201651工程实体质量实测实量操作手册CSCEC81-JC-201652施工资料管理指南CSCEC81-ZL-201653施工组织设计与施工方案编制模版CSCEC81-SZ/FA-201654装饰专业品质发展管理实施细则CSCEC81ZS-JS-201955装饰专业安全施工管理实施细

11、则CSCEC81ZS-AS-201956企业技术标准施工组织设计编制与管理标准ZJQ08-SGJB001-201757建筑装饰装修工程施工技术标准ZJQ08-SGJB210-2017第二章 工程概况2.1 工程建设概况表工程名称金府大院三四期幕墙工程施工工程性质住宅别墅外装饰总建筑面积26万工程地址北京市丰台区南苑乡槐房村和新宫村（南四环）总占地面积结构形式钢筋混凝土剪力墙结构项目承包范围幕墙材料采购与施石材幕墙系统、金属幕墙系统等合同规定的其他承包范围建筑高度幕墙设计最大高度48.77米主要分包工程幕墙施工建设单位北京侨禧投资有限公司合同要求质量目标合格设计单位北京弘石嘉业建筑设计有限公司工

12、期目标总工期：75日历天总承包单位中铁建工集团有限公司（西北公司）安全文明目标无安全事故工程功能或用途住宅2.2 设计概况幕墙设计高度7#14#楼48.77米10#楼22.8米12#13#17#楼16.45米设计形式石材幕墙系统、金属幕墙（铜板、铝单板）系统、铝合金百叶、金属屋面系统、外墙涂料、钢化玻璃采光顶幕墙设计平面宽度7#14#楼43.3米10#楼52.25米12#13#17#楼63米幕墙骨架形式铝合金框架、钢框架龙骨主要规格50系列铝合金龙骨、80x60x5mm的镀锌钢方通、50x5的镀锌角钢、50x4的镀锌角钢、100x200x6mm氟碳喷涂钢方通龙骨主要连接方式焊接、螺栓连接面层主

13、要形式铝合金防雨百叶、25mm光面浅米黄色花岗岩石材、25mm光面深米黄色花岗岩石材、GRC雕刻造型柱头、3mm仿铜氟碳喷涂铝板、1.0mm铜板、2.5mm仿铜氟碳喷涂铝板、1.5mm仿铜不锈钢板面层固定方式铝单板螺钉固定、石材背栓件固定吊篮PLZ630系列搭设楼层7# 14#楼屋面女儿墙女儿墙高度880mm，屋面无设备基础悬挑脚手架悬挑高度23.9米搭设楼层10#楼7#楼北立面7#楼南立面7#楼东、西立面7#楼标准层平面图14#楼北立面14#楼南立面14#东、西立面14#楼标准层平面10#楼北立面10#楼南立面10#楼东、西立面10#楼标准层平面2.3 工程施工条件气象条件气象条件冬季：寒冷

14、干燥，多风，季节漫长。各月平均气温均在0以下。冬季降水稀少，仅占全年降水量的2%左右，以降雪为主。交通情况交通状况场外交通毗邻槐房西路，便于材料运输场内交通场地已经硬化主体进度已经封顶施工完成临时设施施工用水用电总包单位提供二级电箱第三章 施工安排3.1 项目管理组织项目管理人员及职责分工序号管理职务姓名职称职责和权限1项目领导班子项目经理殷镔中级1.保证项目各项管理体系正常运行；2.明确项目的各项管理目标并分解落实；3.监督检查项目管理人员履行其职责；4.组织项目管理和产品实现过程的策划，编制项目管理策划书、施工组织设计等管理文件；5.组织进行机械设备、材料、周转工具、劳务人员等资源的配置；

15、6.做好与业主、监理、总包等的协调与沟通工作；7.做好分包的协调与管理工作；8.组织做好项目资金、成本、预结算的管理。9.负责各模块责任内容录入及审批2项目总工王志强（兼）助理工程师1.明确分解项目技术质量管理任务及目标，负责项目技术质量保证体系的运行；2.组织编制项目工期综合管控计划、项目四级计划，并保证施工进度严格按照工期计划执行3.负责项目施组、技术方案的编制及交底工作4.与设计系统联动，监督设计管理工作。5.负责组织开展科技成果立项、研发及科技进步工作；6.负责落实项目BIM技术应用工作；7.负责落实质量检查体系运行及实测实量落实工作8.负责信息化技术质量模块录入3商务工程师王现磊助理

16、工程师1.负责项目商务策划工作2.负责总、分包方的工程报量、结算、及现场签证管理。3.按合同约定及时收取工程款。4.负责对总包方的工程结算管理和现场签证管理。5.及时收集整理现场签证资料，办理与发包方签证。6.审核分包签证，办理分包结算。7.对项目商务经济策划分析，及时沟通相关信息。8.负责对总包方的工程结算管理和现场签证管理。9.及时收集整理现场签证资料，办理与发包方签证。10.审核分包签证，办理分包结算。11.参与项目经济活动分析，及时沟通相关信息。12.定期检查成本控制计划的落实情况，发现问题及时协调处理。定期进行成本分析，提出改进意见。4设计总监赵春祥初级项目设计管理总负责组织编制项目

17、设计策划、实施计划根据工期总计划编制深化设计进度计划并组织实施负责装饰专业深化设计与业主监理、设计单位、公司设计所等相关单位对接协调相关资源牵头组织设计外协等各项资源招标参与项目科技成果目标的实施5工程部专业工程师待定初级1.负责幕墙专业作业面的管理及工序管理和过程质量、安全的监督及检查，对质量员、安全员提出的整改要求进行监督实施；2.周施工进度计划的编制；3.主要施工周转机具、材料计划的编制；4.编制并对分包进行施工技术交底；5.监督检查各施工工序；6.按分工实施施工过程及其产品的监视和测量。7.负责分管专业的施工生产调度与协调，及时沟通有关信息。8.负责专业工程师模块信息化录入9.协助负责

18、幕墙专业技术质量科技管理6安全部安全工程师王义鑫初级1.参与项目危险源辨识、风险评价与控制策划，参与环境因素的识别与评价。2.参与项目职业健康安全与环境管理规划、管理方案及技术措施方案的制定，落实相关责任。3.进行职业健康安全/环境管理检查，对关键特性参数定期进行监测，发现问题下达整改通知单，并对整改情况进行验证。4.负责职业健康安全/环境应急准备检查，按应急预案进行响应5.对施工现场的机械进行管理，定期进行检查安全及使用情况。6.落实现场CI标准化管理。7.负责信息化安全模块录入7质量部质量工程师王志强（兼）初级1.负责工程质量的现场监督检查和分部分项工程的质量验收；2.负责一般不合格品的处

19、置，发现严重不合格品及时报告总工，并负责处置后的质量验收与评定；3.对各分包和专业施工班组提出质量奖罚；4.质量验收文件的记录与整理。5.监督检查和验收各工序质量；6.质量验收文件的记录与整理。7.工程实体实测实量验收8.负责信息化质量模块录入8物资部材料资工程师初级1.现场材料设备进场、现场管控、退场管理2.信息化物资模块录入3.2 项目管理目标项目管理目标名称目标值工期2019.11-2020.3质量目标杜绝工程质量等级事故，减少质量通病；工程施工质量达到国家、北京市现行有关标准、规定及设计文件的要求。其施工过程及实体质量目标：工程施工各检验批、分项、分部工程的检验率、合格率达到100%，

20、单位工程一次验收合格率达到100%。安全目标无重大施工安全事故；杜绝因工死亡事故；消灭责任等级火灾事故、爆炸事故、高空作业安全事故及大型施工设备安全事故等。节能目标降低噪声、环境污染环保施工目标值3.3 各项资源供应方式3.3.1 劳务资源安排一览表施工项目名称专业施工队名称资质要求开始施工时间建设工期分包方式分包商选择方式责任人1暂未确定幕墙劳务资质2019.10.2075包工及部分材料公司选定殷镔2暂未确定吊篮专业资质2019.10.1510包工包料公司选定殷镔3暂未确定脚手架专业资质2019.10.1515包工包料公司选定殷镔3.3.2 工程用大宗物资供应安排一览表物资名称采购单位拟选供

21、应商采购地点要求进场时间责任人钢材中建八局第一建设有限公司公司招标确定据招标确定2019.12.15范进銮石材中建八局第一建设有限公司公司招标确定据招标确定2019.12.15范进銮铝板中建八局第一建设有限公司公司招标确定据招标确定2019.12.15范进銮岩棉中建八局第一建设有限公司公司招标确定据招标确定2019.12.15范进銮3.3.3 大型机械设备采购供应安排一览表机械设备名称拟选供应商提供方式要求进场时间计划出场时间责任人吊车待定租赁2019.12.152020.4.15王行旺叉车待定租赁2019.11.152020.4.15王行旺3.4 施工流水段的划分及施工工艺流程3.4.1 施

22、工流水段的划分7#楼流水段划分平面图14#楼流水段划分平面图10#楼流水段划分平面图7#、14#、10#楼按照平面图各自划分未四个流水段，每个流水段由一个施工班组进行施工。3.4.2 施工工艺流程施工工艺流程图3.5 工程施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1吊篮搭设1、7#14#楼高度为48.72米使用吊篮施工，转角位置吊篮前支臂悬挑长度大于1.7米属于异形吊篮2、吊篮施工属于较大危险源1、按照现场实际组织编写切实可行的施工方案，并对吊篮的结构进行安全验算2、吊篮搭设之间方案要通过专家论证，将论证后的方案对项目全体管理人员进行交底，对搭设工人进行安装过程技术安全交

23、底，搭设人员必须持有特种作业证书。对使用人员由安装单位进行培训，操作合格后方可上岗施工。殷镔王志强2悬挑脚手架搭设1、10#楼高度22.8米，使用悬挑双排脚手架搭设高度为23.9米，属与超过一定规模的危险性方案2、悬挑脚手架在一层进行搭设，需要对结构进行开孔3、主体结构转角位置剪力墙后无实体结构，悬挑脚手架支撑结构困难，有的开孔位置与主体暗柱相互干涉1、按照现场实际组织编写切实可行的施工方案，并对悬挑脚手架整体的结构进行安全验算（要考虑施工过程中在脚手架上对方材料所产生的集中荷载等）2、以结构平面图为准进行悬挑脚手架平面图的绘制3、在转角位置采取加强结构，悬挑钢管采用22#工字钢并通过10#槽

24、钢相互连接，内部支撑结构详见具体固定节点殷镔王志强3外立面幕墙造型多，形式多1、外立面幕墙含有石材幕墙、铝单板幕墙、采光顶、金属屋面、铝格栅、铜板2、分格尺寸多样，多种材料收口多1、外立面造型按照确定的分格尺寸，建立专人的施工放线领导小组，由项目总工牵头，驻场设计总监辅助对各个造型龙骨完成线、面层完成线保证安装精度2、对每个收口位置出具收口节点图纸殷镔赵春祥3.6 新技术应用要求序号新技术名称应用部位应用要点责任人应用时间1基于BIM技术的设计施工一体化应用技术管理幕墙材料下单、可视化交底、工程算量王志强2019年10月-2020年4月2基于移动互联网的项目动态管理信息技术计划管理施工任务细化

25、分解，监控任务进度情况王志强2019年10月-2020年4月3项目多方协同管理信息化技术施工管理局域网及内部网络系统平台应用王志强2019年10月-2020年4月第四章 施工进度计划计划2019年11月5日开工，2020年4月10日全部竣工，总工期177日历日。详见网络进度计划。第五章 施工准备与资源配置计划5.1 施工准备计划5.1.1 技术准备表5.1.1-1 技术文件准备计划一览表序号文件名称文件编号配备数量持有人1危险性较大的分部分项工程安全管理办法建质2018第31号文件1王志强2建筑物防雷设计规范GB 50057-20101王志强3建筑设计防火规范(局部修订)GB 50016-20

26、14(局部修订)1王志强4建筑施工高处作业安全技术规范JGJ80-20161王志强5建筑装饰装修工程质量验收标准GB 50210-20181王志强6混凝土结构后锚固技术规程JGJ 145-20131王志强7金属与石材幕墙工程技术规范JGJ 133-20011王志强8玻璃幕墙工程技术规范JGJ 102-20031王志强9采光顶与金属屋面技术规程JGJ255-20121王志强表5.1.1-2 施工方案编制计划表序号施工方案名称编制单位负责人审批完成时间1幕墙专项施工方案项目部殷镔于科2019.12.152吊装专项方案项目部殷镔于科2019.12.153悬挑脚手架施工方案项目部殷镔于科2019.12

27、.154冬期施工方案项目部殷镔姜树仁2019.12.305BIM实施方案项目部殷镔姜树仁2019.12.306样板实施方案项目部殷镔姜树仁2019.12.207安全应急预案项目部殷镔姜树仁2019.12.25表5.1.1-3 施工试验检验计划表序号工程部位检验项目单位检验频率检验时间责任人1标准层石材与铝单板幕墙四性测试中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮2现场随机抽取硅酮耐候密封胶中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮3现场随机抽取钢材物理性能中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮4现场随机抽取岩棉复

28、试中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮5现场随机抽取幕墙淋水试验中建八局第一建设有限公司完成部位进行抽检根据现场实际进度进行范进銮6现场随机抽取石材复试中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮7现场随机抽取岩棉复试中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮8现场随机抽取化学锚栓拉拔中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮9现场随机抽取铝单板复试中建八局第一建设有限公司根据当地质监站要求根据现场实际进度进行范进銮10现场随机抽取金属屋面抗风揭试验中建八局第一建设有限公司现场材料随机抽

29、检，到有资质的第三方进行检测根据现场实际进度进行范进銮表5.1.1-4 技术复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人17#、10#、14#楼标高线、主轴线、控制线王志强2后置埋件后置埋件与结构接触偏差；后置埋件化学锚栓外漏部分长度，化学锚栓安装位置与结构边缘距离王志强3幕墙龙骨幕墙主次龙骨安装偏差；幕墙主次龙骨分格尺寸偏差；幕墙龙骨直线度、平面度、垂直度；幕墙钢龙骨，主次钢龙骨焊缝之间的有效长度和高度；幕墙铝合金龙骨，主次龙骨之间的缝隙；幕墙连接件与埋件之间焊缝有效长度和高度王志强4石材面层石材开槽有效长度；相邻板块十字缝隙平整度、接缝偏差、胶缝尺寸偏差；石材面层平面

30、度、垂直度；王志强5铝单板面层铝单板角码数量、自攻钉安装；铝单板加强筋规格、数量、长度；相邻铝单板十字缝隙平整度、接缝偏差、胶缝尺寸偏差；铝单板面层平面度、垂直度王志强5.1.2 现场准备表5.1.2 施工设施准备计划序号设施名称种类数量（或面积）规模（或可存储量）设施构造完成时间责任人1办公室活动板房2间3m*6m/2019.11殷镔2移动办公场所集装箱1个3m*6m/2019.11殷镔5.1.3 资金准备（根据需要，适当添加）分项工程名称工作量工期安排需要资金资金到位时间责任人/5.2 资源配置计划5.2.1 劳动力配置计划序号专业工种劳动量(工日)时间责任人10月11月12月123123

31、1231测量放线工55殷镔2架子工242220殷镔3吊篮工2020殷镔4技术安装工120106050殷镔5电焊工172105殷镔6打胶工22殷镔5.2.2 工程用原材料需要量计划序号材料名称规格需要量需要时间责任人单位数量12月上旬中旬下旬1钢材80x60x5 热镀锌方管L50x5 角钢120x80x5 氟碳方管80x80x5 氟碳方管80x80x4 氟碳方管60x60x4 氟碳方管吨50范进銮2石材25mm厚石材12000范进銮3铝单板3mm镂空铝单板3mm 仿铜铝单板2.5mm 仿铜铝单板10000范进銮4岩棉100mm防火岩棉110mm保温岩棉m15200范进銮5.2.3 施工机具配置计

32、划序号施工机具名称型号规格电功率(kVA)需要量(台)使用时间责任人1电焊机380202019.12王志强2切割机牧田2414NB380102019.12王志强3气割工具22052019.12王志强4手电钻日立FD10VA220502019.12王志强5吊篮PLZ630380502019.12王志强5.2.4 测量计量仪器配置计划序号仪器名称分类数量使用特征检定周期保管人1激光投线仪史丹利sp1x1台用于测量放线1年王志强2经纬仪DT-2/51台用于测量放线1年王志强3焊缝检验尺65030mm2把检测焊缝质量6个月王志强4焊缝检验尺70040mm2把检测焊缝质量6个月王志强5激光仪-1台检测幕

33、墙垂直度1年王志强6水平仪-1台检测幕墙水平度1年王志强7靠尺2m2把幕墙表面平整度6个月王志强第六章 施工方法及工艺要求6.1 方案及技术参数6.1.1 测量放线6.1.2 铝单板幕墙施工方案及技术参数1、施工标准节点图6.1-1 铝单板施工标准节点图6.1-2 铝单板安装BIM模型示意2、施工方法：1）7#、14#楼吊篮搭设完成以后通过验收，进行放线、后置埋板、龙骨、避雷、防火保温、面层、铝单板打胶安装工艺安装，后置埋板安装完成后需要进行化学锚栓抗拉拔试验，龙骨、避雷、防火保温三到工艺完成后分别进行隐蔽验收，防火保温隐蔽验收完成后进行铝单板安装，完成后清理胶缝进行打胶。2）10#楼悬挑脚手

34、架安装完成通过验收后，进行放线、后置埋板、龙骨、避雷、防火保温、面层、铝单板打胶安装工艺安装，后置埋板安装完成后需要进行化学锚栓抗拉拔试验，龙骨、避雷、防火保温三到工艺完成后分别进行隐蔽验收，防火保温隐蔽验收完成后进行铝单板安装，完成后清理胶缝进行打胶。施工过程中与拉结点相互干涉的位置，对拉结点进行调整，调整完成后对拉结点重新验收。拉结点无法改动的位置，在拆除脚手架的过程中，拆到拉结点位置将幕墙补齐后再进行后续拆除。3、技术参数：铝单板受力结构：单跨简支梁后置埋件：300x200x8mm配4-M12x110mm化学锚栓、转接件：10#槽钢龙骨规格：主龙骨80x60x5mm热镀锌方管，次龙骨L5

35、0x5mm热镀锌等边角钢面层材料规格：2.5mm厚，最大分格尺寸：长边1300mm、短边1100mm计算高度：48.32m高处Z处的阵风系数：gz=1.56风压高度变化系数：z=1.6风荷载局部体型系数：s=1.6基本风压：w0=0.45Kpa风荷载标准值：wk=1.8Kpa自重荷载：wg=0.17Kpa地震荷载：qEK=0.13Kpa4、施工工艺流程图6.1-3 工艺流程图5、施工范围：7#、14#楼铝单板幕墙最高点标高为47.42米，10#楼铝单板幕墙最高点标高为22.8米。主要安装部位7#、14#楼屋面檐口，部分窗层间，7#、14#楼东西立面局部大面，10#楼四个立面局部大面。6、施工要

36、点：1）测量放线：详见6.1.1章节内容。2）后置埋件安装：施工过程中个别点埋设的由于各种施工原因埋件不符合设计及施工要求，所以必须对不合格的预埋件进行补埋。螺母，防止松脱。植筋时要严格控制钢筋植入深度,注入锚固树脂胶前必须清理。本工程采用化学锚栓，具体材料及施工要求按照设计及规范要求进行施工工艺：测量放线确定后置埋件位置钻孔清孔钻入螺杆固化过程固定钢板。测量放线人员将打化学锚栓位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔。为确保打孔深度，应在冲击钻上设立标尺，控制打孔深度。打完孔后，将高强锚固胶放入孔中，再将锚栓进行安装。放入螺杆后高速进行搅拌（手枪钻转速为750转/秒），待洞口

37、有少量混合物外露后即可停止。打孔后各项数据要求，化学锚栓深度一定要达到标准，严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成90角，即垂直于混凝土面。当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始下步施工。本工程采用M12x110（有效锚固深度）mm化学锚栓。后置埋件安装完成示意图如下所示：图6.1-4 后置埋件安装完成示意图3）龙骨安装：测量放线完成后根据现场竖向分格尺寸及轴线位置，在每个轴线位置处设置一根通长钢丝线用于定位铝单板龙骨。立柱80x60x5mm钢方管与10#槽钢通过M12x120mm不锈钢螺栓组连接后点焊在后置埋件上，横梁根据横向

38、分格尺寸通过焊接连接在立柱上。通过调整竖向、横向龙骨位置及尺寸，对连接件进行满焊，满焊完成后清理焊渣后及时报请监理单位验收，合格后涂刷防锈漆进入下到工序施工。立柱安装质量应符合下列要求：（1）立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。（2）相邻两根立柱安装标高偏差不应大于3mm，同层立柱最大标高偏差不应大于5mm，相邻两根立柱的距离偏差不应大于2mm。横梁安装质量应符合下列要求：（1）应将横梁两端安装在立柱的预定位置，并安装牢固，其接缝应严密。（2）相邻两根横梁水平标高偏差不应大于1mm。同层标高偏差：当一幅幕墙宽度小于或等于35m时，不应大于5mm；

39、当一幅幕墙宽度大于35m时，不应大于7mm。4）防火保温岩棉安装：安装流程：基层清理设置控制线岩棉板排版岩棉安装锚固系统防水特殊补位处理验收岩棉厚度：100mm厚防火岩棉1.5mm厚防火钢板衬托，110mm厚保温岩棉膨胀栓固定。基层清理，基层墙体应干燥、平整、顺直，应清洁、无油污、风化物、污垢、泥土等妨碍安装的物质。设置控制线，根据施工控制网线对保温部位进行弹控制线。应在建筑外墙阴阳角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以保证岩棉垂直度和平整度，收边收口位置岩棉饱满塞实。在经平整度处理的外墙面上沿距散水标高20mm的位置用墨线弹出水平线，当需设置系统变形缝时，应在墙面相应位置弹
