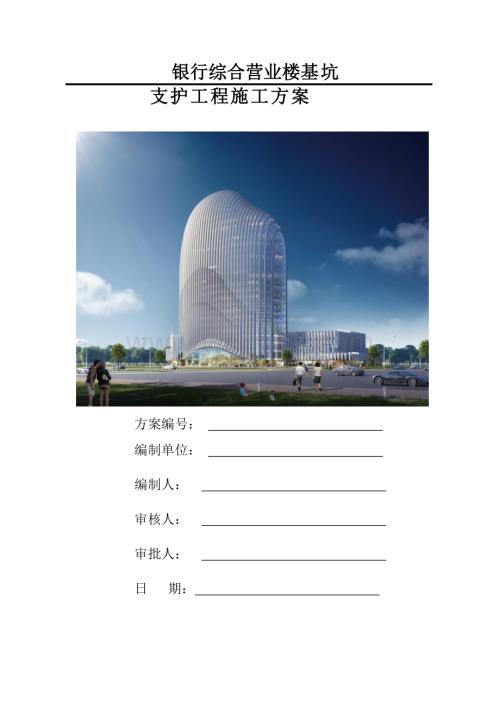

1、 银行综合营业楼基坑支护工程施工方案方案编号： 编制单位： 编制人： 审核人： 审批人： 日期： 目录1.编制依据12.工程概况22.1 工程建设情况一览表22.2 工程设计概况22.3 工程施工条件33.施工安排43.1 项目管理组织机构43.2 项目管理目标63.3 各项设备资源供应73.4 施工顺序及工艺流程83.5 施工总体部署94.施工进度计划105.施工准备与资源配置计划115.1 施工准备115.2 资源配置计划135.3 技术复核计划136.主要工序及施工方案146.1 支护桩施工方案146.1.1 设计概况146.1.2 施工工艺流程186.1.3 施工技术要点186.1.4

2、 质量标准216.2 预应力锚索施工方案226.2.1 设计概况226.2.2 锚索施工工艺流程276.2.3 锚索施工方法276.2.4 成品保护286.2.5 质量控制要点286.2.6 锚索张拉296.2.7 安全及环保措施306.2.8 锚索的质量检测306.2.9 挂网喷混凝土施工316.3 冠梁施工方法及工艺要求326.4 土钉墙施工356.5 基坑监测保证措施406.5.1 监测内容及要求406.5.2 基准点的设置原则416.5.3 监测427 季节施工措施437.1 冬季施工措施437.1.1 钢筋加工437.1.2 混凝土施工438 施工安全及环保措施448.1 安全管理目

3、标448.2 建立安全组织机构，明确安全职责和权限448.3 职业健康安全重大危险源468.4 职业健康安全资源配置计划488.5 安全生产管理制度498.6 安全技术措施及文明施工508.7 施工环境管理计划508.7.1 环境管理目标508.7.2 环境管理体系508.7.3 环保管控措施508.8 安全保证措施539 验收要求549.1 验收人员549.2 基坑支护工程施工验收5410 应急处理措施5410.1 应急预案的方针与原则5410.2 应急策划5410.2.1 深基坑支护方案5410.2.2 重大危险源辨识5410.3 应急预案工作流程图5510.4 突发事件风险分析和预防56

4、10.4.1 突发事件、紧急情况及风险分析5610.4.2 突发事件及风险预防措施5610.5 应急准备5710.5.1 机构与职责5710.5.2 应急小组职责5810.5.3 应急小组下设机构及职责5810.5.4 应急资源5910.5.5 教育、训练5910.5.6 互相协议5910.6 基坑坍塌事故预警及预防措施5910.6.1 坍塌事故预警控制措施5910.6.2 应急状态下坍塌事故的对策6010.6.3 水平位移监测频率6010.7 边坡失稳的应急措施6010.7.1 失稳的预防措施6110.7.2 险情处理对策6110.8 其他事故的应急预案6110.8.1 触电事故的应急预案6

5、110.8.2 高空坠落、物体打击事故的应急预案6210.8.3 机械伤害事故应急预案6210.9 发生事故报告的紧急处置措施6210.9.1 事故报告原则6210.9.2 事故报告的内容6310.9.3 事故处理流程6310.9.4 现场抢救6310.10 应急恢复6810.11 应急结束6910.12 事故应急救援信号6910.13 应急保障措施6910.13.1 通信与信息保障6910.13.2 应急支援与保障6910.13.3 现场恢复7110.14 预案管理与评审改进71邢台银行综合营业楼项目基坑支护工程施工方案1.编制依据序号类别文件名称编号1国家行政文件工程建筑标准强制性条文20

6、13 版2建设工程质量管理条例国务院第 279 号令3建设工程安全管理条例国务院第 393 号4中华人民共和国环境保护法国家主席令第 22 号住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办制【2018】31 号令 31 号文5危险性较大的分部分项工程安全管理规定住建部【2018】 37号文6地方行政文件邢台市建设领域重污染天气应急预案7建设工程施工现场安全管理标准DB13(J)/T140-20128建设工程安全文明工地标准DB13(J)/T100-2016河北省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则冀建法改201912号9国家行业

7、规范岩土锚杆与喷射混凝土支护工程技术规范GB50086-201510建筑地基基础工程施工质量验收标准GB50202-201811建筑变形测量规范JGJ 8-201612工程测量规范GB50026-200713建筑基坑工程监测技术规范GB50497-201914建筑深基坑施工安全技术规范JGJ311-201315建筑机械使用安全技术规程JGJ33201216建筑地基处理技术规范JGJ79201217钢筋焊接及验收规程JGJ18-201218施工现场临时用电安全技术规程JGJ46-200519建筑施工土石方工程安全技术规范JGJ180-200920混凝土结构工程施工质量验收规范GB50204-20

8、1521设计文件邢台银行综合营业楼基坑支护图22招投标文件邢台银行综合营业楼施工招标文件73序号类别文件名称编号23绿色施工评价标ZJQ08-SGJB005-201724其他地勘资料2.工程概况2.1 工程建设情况一览表工程名称邢台银行综合营业楼设计-采购-施工工程总承包（EPC）工程性质综合体公共建筑建设规模总建筑面积 106000 工程地址邢台市邢东新区邢州大道以北、兴盛街以南、滨河东路以西、松柏路以东建设单位承包范围合同范围内的所有工程设计单位主要分包工程发包人所提供的工程施工图纸范围内的建筑、装饰、安装工程及总包单位竣工验收前所有内容（包括变更）监理单位质量合格标准；确保“安济杯”，争

9、创“鲁班奖”。合同工期1255 日历天总承包单位要求安全杜绝死亡、重伤和重大机械设备事故，无火灾事故；一般轻伤频率控制在 1.5以下。工程主要功能或用途项目拟建一栋以业务管理为主的塔楼，一栋以经营与服务为主并涵盖营业厅、信贷中心、会议中心、培训中心及后勤服务的 4 层裙房，及包括金库、地下停车场、设备机房等功能的地库。2.2 工程设计概况邢台银行综合营业楼项目基坑工程，位于邢台市邢东新区邢州大道以北、兴盛街以南、滨河东路以西、松柏路以东。拟建项目包括主楼、裙楼及 2 层地下车库等，主楼部分为地上 23 层，地下 2 层，裙楼为地下 2 层，地上 4 层，基础形式拟采用筏板基础。本基坑支护工程0

10、.00 为 60.6m，主楼基坑开挖深度约 13.2m，裙楼基坑开挖深度约 10.0m，本基坑工程安全等级为一级。计划开工日期为 2020 年 9 月 28 日，完工日期为 2021 年1 月 31 日。降水设计：综合考虑本工程基坑的水文地质条件及基坑周围概况，地下水对基坑开挖基本无影响，但在电梯井、集水坑等局部降低地段基槽开挖可能受地下水影响，施工时需采取一定的降水、排水措施，设计采用管井法降水，在坑外侧 1 米处施工两眼降水井，水井参数见面层节点详图。开挖前电梯井、集水坑等水位应降至分层开挖面以下 0.51.0m。基坑支护设计：基坑支护根据基坑深度、岩土工程条件及周边环境的情况，共划分为

11、7 个剖面，布置图详见附件：基坑支护平面布置图7 个剖面的设计参数如下表：剖面号支护形式开挖深度（m）桩锚支护部分有效桩长（m）桩间距（m）桩径（mm）锚索长度1-1土钉墙+桩锚1011.91.260022.0+18.02-2土钉墙+桩锚1011.91.260022.0+17.03-3桩锚支护1015.41.260020.0+19.0+19.04-4土钉墙+桩锚1214.91.480024.0+22.0+20.05-5土钉墙+桩锚13.217.11.480025.0+23.0+23.0+23.56-6桩锚支护13.217.11.480025.0+23.0+23.0+23.57-7放坡101:1

12、.2 放坡、钉T 型钉、喷砼7-7 剖面土钉墙位置目前占用生活区场地，待工程后期板房拆除后再施工此部位土钉墙。2.3 工程施工条件2.3.1 场地环境本工程场地内地形基本平坦，场地东侧：场地较开阔，32 米外围规划修建滨河东路；南侧：南侧为邢州大道，城市主干道，机动车道路宽 64.0|m 宽，支护结构上口线距离邢州大道中心线最近距离约为 133.0m；西侧：紧邻在建顺德大厦工程，该工程基坑已开挖至基底，-15.6m,桩筏板基础，距离为 30 米；北侧：兴盛街，城市次干道，机动车道路宽 21.0m，支护结构上口线距离兴盛街中心线最近距离约为 44.7m。2.3.2 地层分布工程地质报告层号岩土名

13、称重度（kg/m）粘聚力（kPa）内摩擦角（）1素填土19.15.082粉质黏土1924.016.22-1粉土19.017.920.13粉土19.120.122.03-1粉质粘土19.424.015.83-2中粗砂19.50333-3粉细砂19.50304中粗砂19.50334-2粉质粘土19.424.516.35粉质粘土19.426.315.2具体地层描述详见本工程岩土工程勘察报告。2.3.3 场地水文条件在勘察期间,稳定地下水位埋深为 12.7013.70m，为潜水，主要补给来源为大气降水和区域侧向迳流。水位波动幅度约为 1.002.00m。本工程降水要求水位降至基底1.0m 以下。2.3

14、.4 主要材料供应（1）混凝土：公开招标确定商品混凝土供应单位，混凝土抵达现场运输距离宜控制在 20km 以内。（2）钢筋：钢筋采用公开招标确定供应单位，汽车运输至现场。3.施工安排3.1 项目管理组织机构邢台银行综合营业楼项目管理人员及职责分工见表 3.1-1。表 3.1-1 项目管理人员及职责分工表序号管理职务姓名职责和权限1项目经理梁斌1）项目管理全面负责，项目第一负责人。项目执行经理王宇1）全面负责施工现场，项目直接负责人。2）明确项目的各项管理目标并分解落实。3）明确项目管理机构组织形式，参与配置项目其他管理人员，明确相关人员的职责和权限。负责对项目管理人员的考核考评工作。4）组织项

15、目管理和产品实现过程的策划。如：项目管理策划的落实与实施计划编制和实施、施工组织设计、关键施工方案、总平面组织、总计划等。5）全面负责项目过程管理，保证完成项目各项管理目标。6）协调好与工程有关的各方关系，并有效沟通。2项目总工高鲲鹏1）负责项目技术部、BIM 及深化设计部、负责设计院沟通与协调，组织较大专项方案编制及论证。2）主持编制施工组织设计、专项施工方案等策划文件，组织专家对策划文件进行论证。3）组织实施项目危险源辨识、风险评价及控制策划；组织实施项目环境因素识别、评价及控制策划。4）负责项目工程技术文件的控制，包括图纸、图纸会审记录、设计序号管理职务姓名职责和权限变更、技术交底、作业

16、指导书、标准、规范、规程、图集等的控制。组织对各项技术文件的学习与落实。5）组织项目各项验收管理工作，负责技术质量工作的相关方沟通工作。6）负责实施对委托实验室的评价，组织项目的产品监视和测量活动，以及重大的职业健康安全与环境监测。7）负责与当地质检部门进行对接，组织地基验槽，规划验线、检验批验收等工作。8）全面负责工程记录和档案管理，负责技术复核工作。3生产经理颜涛1）负责项目计划部和劳动部，负责施工总进度的落实。2）负责施工生产的管理，落实管理手册和各项策划文件的规定。3）负责现场大型机械设备协调管理。4）负责现场职业健康安全管理，落实各项管理方案和规章制度。5）负责现场绿色施工管理，落实

17、绿色施工方案、“四节一环保”措施，进行绿色施工评价，负责绿色施工数据资料的总结对比分析。6）负责具体对接业主、监理，对现场生产工作进行管理、协调、落实。7）负责编制总包管理方案、组织落实总包管理工作。8）负责分包队伍进场管理，落实国家和上级有关政策。9）负责组织对分包的评价和满意度调查工作。10）负责管理奖项及综合奖项的组织及过程落实工作。4安全总监彭帅1）组织项目的职业健康安全和环境管理教育。2）负责项目相关职业健康安全、环境管理法律法规的识别、收集和提供。3）组织项目职业健康安全、环境管理检查，定期进行监测，发现问题下达整改通知单，并对整改情况进行验证。4）组织进行环境及职业健康安全的合规

18、性评价。5）负责安全管理的相关方沟通体系的建立与维护。5质量总监贾艳鹏1）对项目的工程质量负技术管理责任。2）严格执行国家、行业的工程质量技术标准、规范。3）保证施工方案、技术措施满足项目既定的质量目标和分部工程的质量标准，并督促方案、技术措施的落实。4）保证试验、检测数据反应施工质量的真实状态。6商务经理闫庆国1）参与总分包及采购、租赁合同洽谈、合同条款拟定和签订工作；2）参与劳务、专业分包招标工作，负责分供商资格审查工作。3）接受公司对项目经理部的投标交底、总包合同一级交底，并负责向项目经理部各具体人员进行总包合同二级交底和分包合同交底。4）负责履约方案的策划、落实与实施，及时向上级部门报

19、送履约报表，对重大风险隐患及时向上级部门汇报。5）参与合同纠纷的咨询、调查与处理，负责项目运行中签证、索赔、反索赔、合同变更、及来往函件等履约事件或事项的处理。6）负责商务资料的收集、整理及其档案管理。7）负责组织项目施工预算、总包结算的编制和初审，跟踪和督促业主（审价公司）对结算的审核工作。8）负责追加合同价款、合同价格调整等要求的提出。9）负责项目总包进度报量的编制和分包进度报量的审核。10）负责项目劳务及分包工程结算的初审。11）负责项目劳务、物资、机械租赁及分包工程价款支付的审核。序号管理职务姓名职责和权限12）负责总包签证事项分析、量化相关费用或工期，并负责审核撰写签证单，及签证谈判

20、、催办和确认。13）负责分包签证的费用审核、月度封存。14）负责牵头索赔和反索赔事务，收集整理有效证据资料。7施工员徐学智马超越陈雄飞1）对现场的计划执行与落实、资格的落实进行管理。2）协助项目经理、生产经理对施工现场管理。3）负责现场安全质量问题的整改落实及时向生产经理或项目经理反馈。4）参与产品实现策划，现场进行专业技术交底。按分工做好相关文件和记录的控制。5）参按照分工负责项目危险源与环境因素的管理、分管专业(区域)的生产调度与协调；分管专业（区域）的安全。8技术员刘松花1）负责栋号内的技术管理和双优化实施。2）配合总工、商务经理、项目经理进行双优化工作。3）负责栋号内变更、洽商、签证工

21、作的撰写并报预算员进行审核。4）与业主、监理对进行变更、洽商、签证的办理并形成台帐。9质量员柴源1）负责工程实体质量的监督检测。2）参与检验批验收、参加监理组织的分项工程验收。3）参与进场材料、半成品、构件的检验工作。4）参加隐蔽工程验收和技术复核工作10试验员王浩1）负责工程材料的检验试验工作，并编制工程材料实验计划。2）按规定对原材料和过程半成品进行取样送检。3）负责现场标准养护室的动态监控，满足试块养护要求。4）编写整理工程试验资料。5）编制填写原材料、过程产品试验台帐及技术资料台帐。11物资经理孙杰1）负责进场物资的数量与质量验收，登记入账、做好验收发放记录、标示和现场使用过程管理。2

22、）负责 ERP 系统物资采购系统、收发存、盘点等业务数据的录入工作。3）负责上报各类物资管理报表，负责保存涉及项目物资管理方面的经济及质量管理资料。4）严格按计划控制物资的进场。3.2 项目管理目标邢台银行综合营业楼基坑支护工程项目管理目标见表 3.2-1。表 3.2-1 项目管理目标统计表序号内容管理目标1质量管理目标一次验收合格率 100%，合格；确保“安济杯”，争创“鲁班奖”2工期管理目标基坑支护工程 118 日历天3安全生产管理目标杜绝重伤、死亡事故；轻伤事故率低于 1.5杜绝一次 3 人（包括 3 人）以上的群体轻伤、食物中毒事故；杜绝直接经济损失超过 20 万元或影响较大的火灾、机

23、械等非伤亡事故；杜绝有害物质泄漏等影响较大的环境污染事故；杜绝因管理不善导致的媒体。序号内容管理目标曝光、通报批评和各类投诉事件；不发生其它影响较大的事故及影响安全生产许可证运行的事故、事件。4环境保护、CI 目标符合环境管理体系 GB/T24001-2004 的要求；创建花园式施工环境，营造绿色建筑；做好工程周围公益、环保事业，营造一个良好的施工环境。CI：达标。5节能目标全面贯彻绿色施工评价标准，实现“四节一环保”，是本工程达到绿色施工标准中的“满意绿色；提高环境管理绩效，各类环境因素控制在标准规定范围内，杜绝重大环境污染事故；开展绿色施工技术创新，在绿色技术创新及推广上产生明显的经济效益

24、。能源消耗控制在每万元营业额综合能耗在 0.19 吨标准煤一下。3.3 各项设备资源供应（1）劳务资源安排见表 3.3-1。表 3.3-1 劳务资源安排一览表施工项目名称专业施工队名称资质要求开始施工时间建设工期（d）分包方式分包商选择方式责任人护坡桩河北东瀚建设工程有限公司一级2020.9.2825专业分包公开招标王宇土钉墙及桩锚河北东瀚建设工程有限公司一级2020.9.28100专业分包公开招标王宇（2）工程用大宗物资供应安排见表 3.3-2表 3.3-2 大宗物资供应安排一览表序号物资名称采购单位拟选供应商采购地点要求进场时间责任人1水泥河北东瀚暂定邢台市2020.9孙杰2HPB300/

25、HRB400钢筋河北东瀚/邢台市2020.9孙杰3商品混凝土河北东瀚暂定邢台市2020.9孙杰4锚索河北东瀚暂定邢台市2020.9孙杰（3）土钉墙采用锚杆钻机、支护桩使用长螺旋钻机，基坑边坡支护所需要的机械设备见表 3.3-3。表 3.3-3 支护机械设备供应一览表序号设备名称型号规格数量国别产地生产能力用于施工部位备注1长螺旋钻机CFG282国产良好全过程/2汽车吊车25 吨1国产良好全过程/3混凝土地泵60 型1国产良好全过程/4装载机ZL501国产良好全过程/5锚索钻机HR-300X2国产良好全过程/6喷锚机PZ-62国产良好全过程/7注浆机SJ1501国产良好全过程/8空压机V-13/

26、102国产良好全过程/9电焊机BX1-4005国产良好全过程/10钢筋数控调直机FHG-141国产良好全过程/11钢筋弯曲机GW502国产良好全过程/12钢筋切断机ZC/GQ402国产良好全过程/13气动锚索张拉机15.24mm2国产良好全过程/3、测量仪器设备见表 3.3-2。表 3.3-2 测量仪器设备供应一览表序号测量设备名称分类数量1GPS海兴达 H3212全站仪Leica TC40213水准仪测量仪器24经纬仪测量仪器1550m 卷尺测量仪器16100m 卷尺测量仪器175m 卷尺测量仪器63.4 施工顺序及工艺流程3.4.1 施工流水段的划分护坡桩施工分为东西 2 个施工段。施工采

27、用跳打（打一跳一），第二序次施工必须在紧邻的第一序次的灌注桩成桩 72小时后才能施工（第二序次的桩在第四天回来施工完成）。3.4.2 施工工艺流程支护桩、土方开挖与基坑支护的施工流程如下：支护桩施工间歇时间首层土方开挖土钉墙施工破桩头及冠梁施工第一道锚杆施工及桩间土挂网喷浆第二层土方开挖第二道锚杆施工及桩间土挂网喷浆第三层土方开挖至基底第三道锚杆施工及桩间土挂网喷浆人工清槽验槽3.5 施工总体部署本基坑项目先进行支护桩基施工，土钉喷锚及锚索施工随土方开挖同步施工。工程施工顺序为：支护桩首先施工，合理布置施工现场，然后进行土方开挖，随着土方开挖的展开进行后续的挂网喷面、锚索等的施工。土方开挖及后

28、续施工步骤为：（1）按照设计工况要求分步、分段开挖土方，进行锚索、挂钢筋网喷射混凝土面层施工，随护随挖，严禁超挖。（2）土方开挖至锚索标高，进行挂网喷面及锚索施工，待锚索锚固体强度达到设计强度的 75%后，进行锚索张拉锁定，按设计工况要求分层开挖下一步土方。（3）同以上步骤开挖土方，进行桩间挂网喷面及下一道锚索施工。（4）机械开挖至基槽底部以上 300mm 时，采用人工挖土至槽底。（5） 结合工程进度安排、临时道路布置情况组织楼座周边土方第一阶段开挖工作。（6）做好基坑水位及周边建筑物的实时观测，在保证满足设计要求前提下，确保基坑周边建筑物及设施的安全预警。4.施工进度计划本工程施工进度安排如

29、下：序号项目计划施工时间（天）备注1施工准备12支护桩施工20支护桩施工完成后需间歇15 天左右方可进行基槽开挖，边坡支护随基坑开挖进度随时调配施工人员3边坡支护喷锚98根据前期施工完成情况和施工进度情况，支护工程施工日历天数为118天，如遇建设方规划调整、设计变更等，以及政府部门政策规定、雨、雪、大风、地下障碍物等影响导致施工无法进展，工期相应顺延。施工进度计划详见施工进度计划表4.1。表 4.1施工进度表5.施工准备与资源配置计划5.1 施工准备5.1.1 技术准备（1）熟悉、审查施工图纸和地质勘查资料，明确设计要求及设计参数，调查、勘查桩位地下管线。（2）材料检验计划本工程所有进入施工现

30、场的原材料必须进行检验，凡是未经检验和检验不合格的原材料不可使用；混凝土施工前，必须有混凝土配合比；材料成品检验必须按要求进行。具体计划如下： 钢材：每一批进场的各种型号钢筋和钢绞线分别进行原材检验，检验批表数量为 60T。 水泥：每 200T 进行一组原材检验。 钢筋连接：每 300 个接头为进行一组检验。 商品混凝土：每台班或每 50m必须制作不少于一组试块。 砂石：每 400m进行一组原材检验。（3）技术文件准备见表 5.1-1，施工试验计划见表 5.1-2。表 5.1-1 技术文件准备计划一览表序号文件名称文件编号配备数量持有人1岩土锚杆与喷射混凝土支护工程技术规范GB50086-20

31、151技术部2建筑地基基础工程施工质量验收规范GB50202-20181技术部3建筑变形测量规范JGJ8-20161技术部4工程测量规范GB50026-20071技术部5建筑基坑工程监测技术规范GB50497-20191技术部6建筑深基坑施工安全技术规范JGJ311-20131技术部7建筑机械使用安全技术规程JGJ3320121技术部8建筑地基处理技术规范JGJ7920121技术部9钢筋焊接及验收规程JGJ18-20121技术部10混凝土结构工程施工质量验收规范GB50204-20151技术部11建筑施工土石方工程安全技术规范JGJ180-20091技术部表 5.1-2 施工试验检验计划表序号

32、工程部位检验项目单位检验频率检验时间责任人1水泥强度、安定性、凝结时间组200t/组随进度王浩2钢筋原材试验屈服强度、抗拉强度、延伸率、强屈比、弯曲性能组60t/组随进度王浩3喷射混凝土抗压强度组3 个/组（每500 一组）随进度王浩4钢绞线拉伸试验、应力松弛试验组60t/组随进度王浩支护桩桩身完整性%10随进度王浩5.2 资源配置计划劳动力配置计划见表 5.2-1。表 5.2-1 劳动力需求计划表序号专业工种劳动量（人）备注1桩基施工班组152喷锚护坡班组355.3 技术复核计划表 5.3-1 技术复核计划序号技术复核部位复核内容1支护桩定位支护桩位置偏差符合设计要求2楼座及车库开挖边线楼座

33、及车库开挖边线尺寸偏差3楼座及车库标高楼座及车库开挖高程符合4锚杆定位锚杆定位满足设计要求，偏差值在允许限值内5锚杆孔深孔深是否符合设计要求6锚杆倾角倾斜角度是否符合设计要求5.4 基坑支护施工条件1、已编制基坑支护施工方案且通过专家论证及审批。2、已核查基坑周边地下管线布置情况，与锚杆支护无冲突。3、已完成基坑支护方案的技术和安全交底，施工图纸且掌握施工工艺及质量标准。6.主要工序及施工方案6.1 支护桩施工方案6.1.1 设计概况（1）基坑东南角、东侧为 1-1 剖面，支护桩采用钢筋混凝土灌注桩，混凝土强度 C25，直径 600，桩间距 1.2m，桩长 11.9m。 桩间设 2 道锚索。锚

34、索孔径 150mm、倾角 15。护坡桩配筋：主筋 9C18，加劲箍 C142000，螺旋箍筋 C8200。主筋保护层 50mm。桩顶冠梁宽 800mm，高 600mm，冠梁混凝土强度 C25，沿排桩横向通长设置，桩身锚入冠梁内 50mm。腰梁采用两根双拼 18a 槽钢，钢垫板规格为 200*200*15,锚具采用夹片式QM 型锚头。1-1 剖面支护桩大样图（2）基坑北侧、西侧大部分为 2-2 剖面，设计桩径 600mm，桩长 11.9m，桩间距 1200mm。共设2 道锚索，锚索孔径150mm、倾角15;护坡桩配筋：主筋10C18，加劲箍C142000，螺旋箍筋 C8200。主筋保护层 50m

35、m。桩顶冠梁宽 800mm，高 600mm，冠梁混凝土强度C25，沿排桩横向通长设置，桩身锚入冠梁内 50mm。腰梁采用两根双拼 18a 槽钢，钢垫板规格为 200*200*15,锚具采用夹片式 QM 型锚头。2-2 剖面支护桩大样图（3）基坑西侧、东南角人防为 3-3 剖面，设计桩径 600mm，桩长 15.4m，桩间距1200m。共设 3 道锚索，锚索孔径 150mm、倾角 15;护坡桩配筋：主筋 12C18，加劲箍 C142000，螺旋箍筋 C8200。主筋保护层 50mm。桩顶冠梁宽 800mm，高 600mm，冠梁混凝土强度 C25，沿排桩横向通长设置，桩身锚入冠梁内 50mm。腰梁

36、采用两根双拼 18a 槽钢，钢垫板规格为 200*200*15,锚具采用夹片式 QM 型锚头。3-3 剖面支护桩大样图（4）基坑西南侧 4-4 剖面，设计桩径 800mm，桩长 12.9m，桩间距 1400m。共设 3 道锚索，锚索孔径 150mm、倾角 15;护坡桩配筋：主筋 16C18，加劲箍 C142000，螺旋箍筋 C8150。主筋保护层 50mm。桩顶冠梁宽 1000mm，高 600mm，冠梁混凝土强度 C25，沿排桩横向通长设置，桩身锚入冠梁内 50mm。腰梁采用两根双拼 20a 槽钢，钢垫板规格为 200*200*15,锚具采用夹片式 QM 型锚头。4-4 剖面支护桩大样图（5）

37、基坑南侧塔吊两侧部位为 5-5 剖面，设计桩径 800mm，桩长 17.1m，桩间距 1400m。共设4 道锚索，锚索孔径150mm、倾角15;护坡桩配筋：主筋15C22，加劲箍C142000，螺旋箍筋 C8150。主筋保护层 50mm。桩顶冠梁宽 1000mm，高 600mm，冠梁混凝土强度C25，沿排桩横向通长设置，桩身锚入冠梁内 50mm。腰梁采用两根双拼 20a 槽钢，钢垫板规格为 200*200*15,锚具采用夹片式 QM 型锚头。5-5 剖面支护桩大样图（6）基坑南侧塔吊部位为 6-6 剖面，设计桩径 800mm，桩长 17.1m，桩间距 1400m。共设4 道锚索，锚索孔径150

38、mm、倾角15;护坡桩配筋：主筋16C22，加劲箍C142000，螺旋箍筋 C8150。主筋保护层 50mm。桩顶冠梁宽 1000mm，高 600mm，冠梁混凝土强度C25，沿排桩横向通长设置，桩身锚入冠梁内 50mm。腰梁采用两根双拼 20a 槽钢，钢垫板规格为 200*200*15,锚具采用夹片式 QM 型锚头。6-6 剖面支护桩大样图6.1.2 施工工艺流程本工程护坡桩采用后插筋钻孔灌注桩工艺，其施工工艺流程见图 6.1-1。定位放线钻孔至设计标高灌注混凝土下移钢筋机笼图 6.1-1护坡桩施工工艺流程图6.1.3 施工技术要点1定位放线总包提供建筑物定位轴线及外墙线后，双方应共同进行核查

39、，双方在交接检查记录表上签字确认。根据总包单位提供的建筑物定位轴线及外墙线，由专职测量人员按护坡桩平面图准确无误地将桩位放样到现场。现场桩位放样采用插木制短棍加白灰点作为护坡桩桩位标识。桩位放样允许误差：20mm。桩位放样后经自检无误，填写平面放线记录和施工测量放线报验表。经总包单位、监理单位及设计人员共同检验桩位合格并签字后，可进行下道工序。2钻孔桩位验收后，钻机就位并调整机身，应用钻机塔身的前后垂直标杆检查导杆，校正位置，使钻杆垂直对准桩位中心，以保证桩身垂直度偏差不得大于允许偏差。开钻前，先将混凝土泵的料斗及管线用清水湿润（润滑管线，防止堵管），然后搅拌一定的水泥砂浆进行泵送，并将所有砂

40、浆泵出管外。封住钻头阀门，使钻杆向下移动至钻头触及地面时，开动钻机旋动钻头。一般应先慢后快，在成孔过程中如发现钻杆摇晃或难钻时，应停机或放慢进尺，遇到障碍物应停止钻进，分析原因，禁止强行钻进。根据设计桩长，确定钻孔深度并在钻机塔身相应位置作醒目标注，作为施工时控制桩长的依据，当动力头底面到达标志时，桩长即满足设计要求。钻杆下钻到预定深度，现场施工技术人员根据地质勘察报告以及实际钻孔出土观察分析，是否达到设计要求的土层。如遇特殊地质情况，应由设计人员根据图纸与现场地质实际情况综合确定，并及时通知监理。在施工过程中，应及时、准确地填写护坡桩施工记录。3、泵送混凝土钻头到达设计标高后，钻杆停止钻动，开始泵送混凝土，泵送量达到钻杆芯管一定高度后，方可提钻（禁止先提钻再泵料）。一边泵送混凝土一边提钻，提钻速率控制必须与泵送量相匹配，保证钻头始终埋在护坡桩混凝土液面以下，以避免进水、夹泥等质量缺陷的发生。成桩过程宜连续进行（应避免商品混凝土供应不及时造成的供料不足、停机待料现象），直
