酸性焊条和碱性焊条的区别.docx

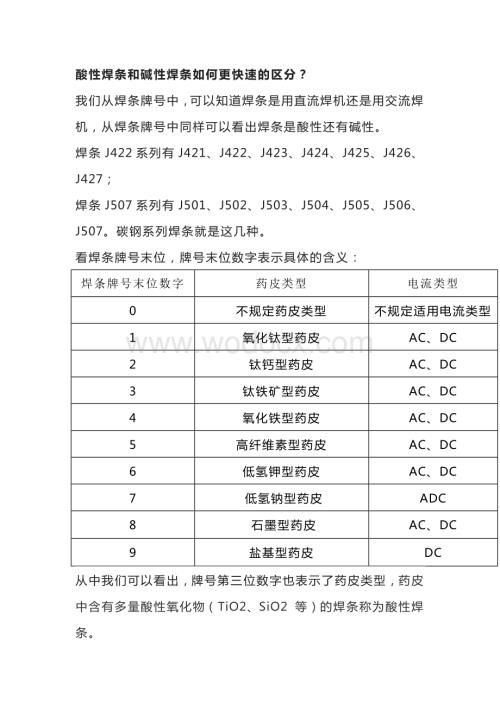

1、酸性焊条和碱性焊条如何更快速的区分？我们从焊条牌号中，可以知道焊条是用直流焊机还是用交流焊机，从焊条牌号中同样可以看出焊条是酸性还有碱性。焊条J422系列有J421、J422、J423、J424、J425、J426、J427；焊条J507系列有J501、J502、J503、J504、J505、J506、J507。碳钢系列焊条就是这几种。看焊条牌号末位，牌号末位数字表示具体的含义：焊条牌号末位数字药皮类型电流类型0不规定药皮类型不规定适用电流类型1氧化钛型药皮AC、DC2钛钙型药皮AC、DC3钛铁矿型药皮AC、DC4氧化铁型药皮AC、DC5高纤维素型药皮AC、DC6低氢钾型药皮AC、DC7低氢钠

2、型药皮ADC8石墨型药皮AC、DC9盐基型药皮DC从中我们可以看出，牌号第三位数字也表示了药皮类型，药皮中含有多量酸性氧化物（TiO2、SiO2 等）的焊条称为酸性焊条。其中氧化钛型药皮、钛钙型药皮、钛铁矿型药皮、氧化铁型药皮、高纤维素型药皮的焊条都是酸性焊条，也就是牌号第三位数字是1、2、3、4、5的都是酸性焊条，直流焊接和交流焊机也都可以用。酸性焊条能交直流两用，焊接工艺性能较好，电弧和、飞溅小、熔渣流动性好、易于脱渣、焊缝外表美观，因药皮中含有较多硅酸盐，氧化铁和氧化钛等，氧化性较强，但焊缝的力学性能，特别是冲击韧度较差，适用于一般低碳钢和强度较低的低合金结构钢的焊接，是应用最广的焊条。

3、药皮中含有多量碱性氧化物（CaO、Na2O等）的称为碱性焊条。焊条主要靠碳酸盐（如大理石中的CACO3等）分解出CO2作为保护气体，而且萤石中的CAF2在高温时与H结合成氟化氢HF，从而降低了焊缝中的含氢量，故碱性焊条又称为低氢焊条。所以低氢钾型、低氢钠型药皮的焊条即为碱性焊条，也是焊条牌号第三位是5、6的是碱性焊条，由于J506药皮加入了稳弧剂，使焊条容易引弧并在焊接过程中保持电弧稳定燃烧，故506焊条可以用交流直流两用，J507焊条要采用直流反接才好施焊。酸性焊条和碱性焊条特性的比较：1、酸性焊条药皮组分氧化性强；而碱性焊条药皮组分氧化性弱。2、酸性焊条对水、锈产生气孔的敏感性不大，焊条在

4、使用前经75150烘焙1h；而碱性焊条对水、锈产生气孔的敏感性较大，焊条在使用前经350400烘焙12h。 3、酸性焊条电弧稳定，可用交流或直流施焊；而碱性焊条由于药皮中含有氟化物，恶化电弧稳定性，必须用直流施焊，只有当药皮中加稳弧剂后才可交，直流两用。 4、酸性焊条焊接电流大；而碱性焊条焊接电流较小，较同规格的酸性焊条约小10%左右。 5、酸性焊条宜长弧操作；而碱性焊条宜短弧操作，否则易引起气孔。 6、酸性焊条合金元素过渡效果差；而碱性焊条合金元素过渡效果好。 7、酸性焊条焊缝成形较好，熔深较浅；而碱性焊条焊缝成形尚好，容易堆高，熔深稍深。 8、酸性焊条熔渣结构呈玻璃状；而碱性焊条熔渣结构呈

5、结晶状。 9、酸性焊条脱渣较方便；而碱性焊条坡口内第1层脱渣较困难，以后各层脱渣较容易。 10、酸性焊条焊缝常、低温冲击性能一般；而碱性焊条焊缝常、低温冲击性能较高。11、酸性焊条抗裂性能较差；而碱性焊条抗裂性能好。 12、酸性焊条焊缝中的含氢量高，易产生“白点”，影响塑性；而碱性焊条焊缝中的含氢量低。13、酸性焊条焊接时烟尘较少；而碱性焊条焊接时烟尘较多。酸性焊条和碱性焊条区别对照表类别酸性焊条碱性焊条典型牌号Exx03Exx15类型钛钙型低氢型电源交直流两用直流反接电弧稳定性好稳定性差熔渣流动性好流动性好脱渣容易较差飞溅少较大外观成型好粗糙焊道熔深适中焊道较高有毒气体少多杂质敏感度低高坡口清理要求低高气孔少易产生含氢量较多少氧化夹杂物多少除硫能力差强金属力学性能较差好抗裂性能较差好焊接时熔渣状态一层高出铁水约2-3mm的呈黑白两色不断混合翻腾的粘液一层约1mm厚的呈黑红色人不太翻腾的粘液，并很快凝固焊接时铁水状态不断波动较平静最佳状态使熔渣盖住熔池约2/3左右使熔渣盖住熔池约2/5左右焊接状态说明波动说明铁水中气体能充分排出不平静说明焊条不干或表面脏物太多或电弧太长所致过渡形式大滴状过渡或短路过渡细颗粒过渡
