某城中村改造项目高大模板安全专项施工方案.docx

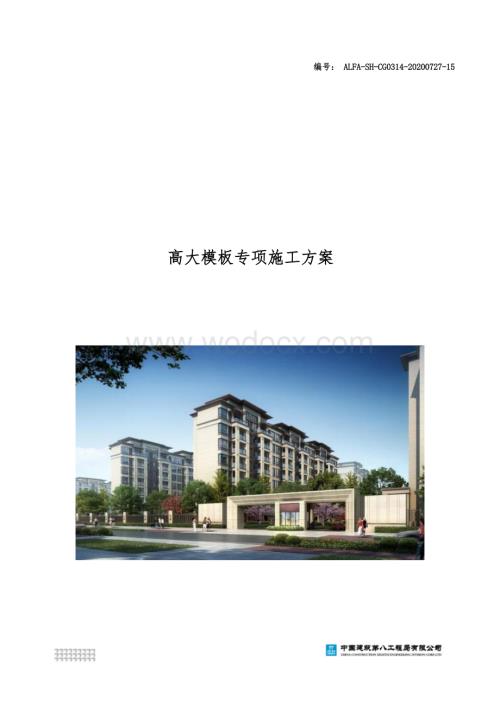

1、编号： ALFA-SH-CG0314-20200727-15高大模板专项施工方案日 期： 2020 年 7 月 27 日 青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 模板工程施工方案目 录第一章 编制依据 1第二章 工程概况 22.1 工程建设概况一览表 22.2 设计概况 22.3 模板支架危险性分析 4第三章 施工安排 93.1 项目管理组织 93.2 项目管理目标 133.3 施工重难点分析 13第四章 施工进度计划 14第五章 施工准备与资源配置计划 145.1 施工准备计划 145.2 资源配置计划 155.3 各项资源供应方式 165.4 施工

2、流水段划分及施工工艺流程 16第六章 施工方法及工艺要求 176.1 模板方案选型及施工基本要求 176.2 模板的加工及制作 256.3 模板安装 256.4 混凝土浇筑 276.5 模板拆除 296.6 施工质量控制措施 306.7 支撑体系监测措施 366.8 季节性施工要求 37第七章 进度管理计划 38I7.1 确定施工进度控制点 387.2 施工进度管理组织机构和职责分工 397.3 进度管理措施 39第八章 质量管理计划 418.1 质量管理组织机构 418.2 现场质量管理制度 418.3 质量保证措施 43第九章 安全管理计划 449.1 安全管理目标 449.2 安全管理机

3、构 449.3 职业健康安全重大危险源 449.4 职业健康安全资源配置计划 459.5 施工现场安全生产管理制度 459.6 安全保证措施 45第十章 绿色施工管理计划 4710.1 绿色施工管理组织机构 4710.2 绿色施工指标 4710.2 识别重大环境因素 4710.3 环境管理规章制度 4810.4 绿色施工施工实施措施 4810.5 施工环境保证措施 49第十一章 施工应急预案 5111.1 危险源分析 5111.2 应急领导小组及分工 5211.3 应急响应流程 5311.4 应急事故处理措施 55II青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角

4、村） 高大模板专项施工方案第一章 编制依据序号类 别文件名称编 号1国家行政文件中华人民共和国劳动法主席令 第 28 号2中华人民共和国建筑法主席令 第 91 号3中华人民共和国安全生产法主席令 第 70 号4民用建筑节能条例国务院令 第 530 号5建设工程安全生产管理条例国务院令 第 393 号6安全生产许可证条例国务院令 第 397 号7建设工程质量管理条例国务院令 第 279 号8建设项目环境保护管理条例国务院令 第 253 号9危险性较大的分部分项工程安全管理规定住房城乡建设部令第 37 号10住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质201

5、831 号11地方行政文件上海市建筑市场管理条例（2014 年修订）2014 年 7 月 30 日开始实施12上海市建筑消防设施管理规定上海市人民政府令第 80 号13上海市建筑节能条例2011 年 01 月 01 日开始实施14上海市建筑工程文明施工管理规定上海市人民政府令第 18 号15上海市建筑节能管理办法上海市人民政府令第 50 号16上海市安全生产条例2005 年 03 月 01 日开始实施17上海市建筑工程质量监督管理办法上海市人民政府令第 88 号18上海市建设工程危险性较大的分部分项工程安全管理实施细则沪住建规范20196 号19国家及地方行业规范混凝土结构工程施工质量验收规范

6、GB50204-201520建设工程施工现场供用电安全规范GB50194-201421工程测量规范GB50026-200722建设工程项目管理规范GB/T50326-200623建筑工程施工质量验收统一标准GB50300-201324建筑工程施工质量评价标准GB/T50375-200625混凝土结构工程施工规范GB50666-201126建筑施工脚手架安全技术统一标准GB51210-201627建筑施工模板安全技术规程JGJ162-20081青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案28建筑施工扣件式钢管脚手架安全技术规范JGJ130

7、-201129建筑结构可靠性设计统一标准GB50068-201830建筑施工高处作业安全技术规范JGJ80-201631钢管扣件式木模板支撑系统施工作业规程DG/TJ08-2187-201532建筑施工临时支撑结构技术规范JGJ300-201333合 同施工合同文件所包括的协议书、通用条款、专用条款等全部内容。34设计文件施工蓝图35招投标文件招标文件36投标文件（技术标、商务标）37其他施工组织设计SZ-SH-CG0314-20200605-01第二章 工程概况2.1 工程建设概况一览表工程名称青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村）工程性质住宅建设规

8、模7 栋 8 层住宅、 1 栋 3 层商业、 1 个 垃圾房、1 个地下车库工程地址上海市青浦区重固镇重固镇大街东侧、福贸路北侧总占地面 积25423.30 平方米总建筑面积57226.67 平方米建设单位项目承包范围发包人提供的图纸、招标文 件、施工合同设计单位主要分包工程土建、安装劳务分包；桩基、防水、室外雨污等专业分包勘察单位合同要求质量一次性验收合格，一次性验 收合格率 100%。监理单位工期开工： 2020 年 5 月 22 日竣工： 2022 年 9 月 09 日总承包单 位安全文明施工标准： 市级文明工地，施工现场安全合格率100%，优良率 90%以上， 争创无事故工程2.2 设

9、计概况2.2.1 结构设计概况项目内容2青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案建筑项目特征项目为住宅项目，总建筑面积 57524.95 ， 共计 8 栋地上单体、其中 1#楼为 3 层商业用房、 28#楼为 8 层住宅，一个单层地下车库建筑平面简图结构形式地下结构钢筋混凝土结构上部结构预制装配式钢筋混凝土剪力墙结构抗震等级抗震设防烈度为 7 度，抗震设防类别为丙类混凝土强度等级基础底板、下柱墩、承台C35P6地下室墙、柱C35地上柱、墙C30地上梁、板C30垫层C15系梁、过梁、构造柱C20钢筋HPB300 、HRB335 、HR

10、B400结构层高地下车库层高 3.75m、号楼地下室层高 4.8m，住宅单体地上 2.9m，商业单体地上 4.5m砌体结构外墙： 200 厚 MU10 混凝土小型空心砌块，DM10 混合砂浆；200 厚内墙（包括地下室内墙） ：A3.5 蒸压加气混凝土砌块墙 B06 ，M10 混合砂浆。2.2.2 主要结构构件尺寸单体名称结构构件尺寸地下车库柱、墙框架柱：400500 、450450 、500500、600600地下室外墙：300mm梁300600 、350700 、350800、350900 、400800 、400900 、450900、500900楼板250mm 、300mm（人防区域）

11、住宅墙地下外墙： 300mm、地下内墙： 250mm梁200400 、300400、200510、2006003青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案楼板一层楼板： 180mm、地上楼板： 130mm2.3 模板支架危险性分析2.3.1 支设高度本工程为住宅（含地下室）普遍层高较低，地下车库层高 3.75m、住宅地下室层高 4.6m、标准层层高为 2.9m，均不大于 5m。2.3.2 支设跨度本工程最大跨度出现在地下车库，为 8.4m，小于 10m。2.3.3 施工总荷载本工程楼板厚度为 130mm、180mm、250mm、300

12、mm，以 300mm 板厚计算如下：活载控制时荷载组合 S1=1.2(G1k+G2k a+G3k a)+1.4Q1k=1.2(0.9+240.3+1.10.3)+1.42.5=13.616 kN/m2恒载控制时荷载组合 S2=1.35(G1k+G2k a+G3k a)+1.40.7Q1k=1.35(0.9+240.3+1.10.3)+1.40.72.5=13.83 kN/m22.3.4 施工线荷载本工程除地下车库及人防区域存在 3002400、3002750、6001000、6501000、4001700、4002400、5001400 等截面梁其线荷载超过 20kN/m，其余线荷载均未超过2

13、0kN/m，上述梁将单独编制高大模板方案。（1）3002400 截面梁（4#楼、 6#楼 B 轴/5-7 轴）：4青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案按照 GB51210 规范 6.1.11 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合 S=0.3（1.2(25.502.4+0.20)+1.402.50）=23.154kN/m由永久荷载效应控制的组合 S=0.3（1.3525.502.4+0.71.402.50）=25.521kN/m（2）3002750 截面梁（5#楼 8 轴/HM 轴）：按照 GB51210 规范

14、 6.1.11 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合 S=0.3（1.2(25.502.75+0.20)+1.402.50）=26.367kN/m由永久荷载效应控制的组合 S=0.3（1.3525.502.75+0.71.402.50）5青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案=29.136kN/m（3）6001000、6501000 截面梁（1-H 轴/1-41-5 轴， 1-G 轴/1-41-5 轴）：以 6501000 进行计算，按照 GB51210 规范 6.1.11 条规定确定荷载组合分项系数如下：由可

15、变荷载效应控制的组合S=0.65（1.2(25.501.00+0.20)+1.402.50）=22.231N/m由永久荷载效应控制的组合S=0.65（1.3525.501.00+0.71.402.50）=23.969kN/m（4）4001700 截面梁（1-J 轴/1-11-4 轴）：按照 GB51210 规范 6.1.11 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合 S=0.4（1.2(25.501.70+0.20)+1.402.50）=22.304kN/m由永久荷载效应控制的组合 S=0.4（1.3525.501.70+0.71.402.50）=24.389kN/m6青浦区重

16、固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案（5）4002400 截面梁（1-F 轴/1-41-5 轴）：按照 GB51210 规范 6.1.11 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=0.4（1.2(25.502.40+0.20)+1.402.50）=30.872kN/m由永久荷载效应控制的组合S=0.4（1.3525.502.40+0.71.402.50）=34.028kN/m（6）5001400 截面梁（17/HJ 轴、 18/EF 轴）：按照 GB51210 规范 6.1.11 条规定确定荷载组合分项系数如下：由可

17、变荷载效应控制的组合S=0.5（1.2(25.501.40+0.20)+1.402.50）=23.290kN/m由永久荷载效应控制的组合S=0.5（1.3525.501.40+0.71.402.50）7青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案=25.323kN/m8青浦区重固镇重固镇福贸路北侧 03- 14 地块（“城中村”改造项目-毛家角村） 高大模板专项施工方案第三章 施工安排3.1 项目管理组织3.1.1 组织机构图3.1.2 主要管理人员职责分工序号姓名项目职务工作职责01项目经理1 、对项目的质量、安全、成本、进度等全面负

18、责。2、明确项目的各项管理目标并分解落实。3、明确项目管理机构组织形式， 参与配置项目其他管理人员，明确相关人员的职责和权限。负责对项目管理人员的考核考评工作。4、组织项目管理和产品实现过程的策划。如： 项目管理策划 与实施计划、商务策划、施工组织设计、关键施工方案、总平面组织、总计划等。5、全面负责项目过程管理，保证完成项目各项管理目标。6、协调好与工程有关的各方关系，并有效沟通。902执行经理1、严格执行由项目经理制订的项目管理目标， 实现项目工程质量、安全、工期、成本、文明施工五大控制；2、协同项目经理组织管理职能分配、责任分工，施工班组的 筛选落实， 在项目部执行项目经理职责， 实现项

19、目部各项管理工作正常运作；3、组织召开项目工程生产例会， 制定项目部阶段性管理方案、目标， 并检查落实情况；4、合理调度各生产要素的配置， 使之优化运行，定期分析工程成本，并采取相应措施；5、执行经理是工程项目质量安全管理的负责人；6、每月定期组织有关人员进行全面质安检查， 了解施工情况，及时总结评比， 落实整改措施， 督促提高质量、确保安全、文明施工、工期和成本控制目标的实现。7、协调并处理项目管理过程中一切需要解决的问题；8、密切与业主、监理、设计、质安监督等有关社会各界单位的联系，做好工程管理有关工作。组织项目评审、评估的内部准备、实施及总结工作；10、做好综合管理体系、程序文件规定的相

20、关工作；11、严格履行经济承包合同，并参与部分班组、供货商、分包单位合同的签订和管理工作；12、制定健全项目的各项管理制度， 并负责实施落实；03生产经理1、项目工期管理直接责任人。各相关方施工协调现场负责人。2、负责项目年度计划、月周计划的编制与实施。3、负责现场平面管理的实施与运行。负责项目标准化设施管理。4、负责项目分包管理。5、负责现场周边环境的管理与协调。6、负责项目安全施工、绿色施工及环境管理。7、主持编制总包管理方案，组织落实总包管理工作。04技术负责 人1 、负责项目技术质量的全面管理工作。2、主持编制施工组织总设计、专项施工方案等策划文件， 组 织专家对策划文件进行论证。负责

21、高支模专项施工方案编制及组织专家论证。3、参与组织策划并实施项目双优化， 负责与设计、建设单位10的技术洽商。4、组织项目各项验收管理工作。负责技术质量工作的相关方沟通工作。5、组织实施项目危险源辨识、风险评价； 项目环境因素识别、评价及控制策划。6、负责牵头编制总进度计划05商务经理1 、明确项目商务管理目标并分解落实。2、组织进行履约策划， 编制并实施合同履行控制方案。3、参与项目标价分离分析确定及组织编制项目责任成本。4、负责组织编制并实施项目成本策划。5、负责督促项目相关部门及时办理项目经济签证、索赔等工程量确认手续。6、负责对总包方的工程结算管理和现场签证管理。7、负责对分包方的结算

22、和签证管理。8、负责与业主及审价部门的工作联络与协调， 帮助预算员进 行总、分包结算的审对工作；负责组织项目总、分包结算办理的策 划和报审工作。按要求组织对项目总、分包预（结）算的会审会签工作。9、参与工程总分包及采购、租赁等合同洽谈、合同条款拟订和签订工作。10、参与劳务及分供商的招议标工作。11、接受上级部门对项目经理部的一级合同交底， 并负责向项目经理部各具体人员进行二级交底。06土建工程 师1 、对现场的计划执行与落实、资格的落实进行管理。2、协助项目经理、生产经理对施工现场管理。3、负责现场安全质量问题的整改落实并及时向生产经理或项目经理反馈。4、参与产品实现策划， 现场进行专业技术

23、交底。按分工做好相关文件和记录的控制5、按照分工负责项目危险源与环境因素的管理、分管专业（区域）的施工生产调度与协调；分管专业（区域）的安全与环境管理工作。6、现场绿色施工实施。7、编制材料计划， 审核分包单位材料计划。8、负责现场模板施工方案的具体实施，落实方案交底内容。1107物资工程 师1、负责进场物资的数量与质量验收， 登记入账、做好验收发放记录、标识和现场使用过程管理；2、负责 ERP 系统物资采购系统、收发存、盘点等业务数据的录入工作；3、负责上报各类物资管理报表， 负责保存涉及项目物资管理方面的经济及质量管理资料；4、严格按计划控制物资的进场、通过季度（节点） 盘点控制 施工现场

24、物资消耗， 定期对现场物资消耗情况进行分析， 有效降低物资消耗成本；5、负责检查模板使用的钢管、模板、木方的有效性。08机电工程 师1 、负责项目机电工程技术质量的全面管理工作。2、主持编制施工组织总设计、专项施工方案等策划文件。3、组织策划并实施项目机电专业双优化， 负责与设计、建设单位的技术洽商。4、组织项目各项验收管理工作。负责机电专业技术质量工作的相关方沟通工作。5、负责项目机电专业分包管理。6、负责配合项目机电专业招标等工作。7、负责检查模板施工过程中，临时用电的合规性。09安全工程 师1 、参与项目的职业健康安全管理教育。及项目危险源辨识、风险评价与控制策划，参与环境因素的识别与评

25、价。2、协助安全总监进行项目相关职业健康安全/环境管理法律法规的识别、收集和提供。3、负责项目现场的日常安全检查与管理， 负责日常安全体系运行监测， 发现问题下达整改通知单，并对整改情况进行验证。4、现场纠正违章行为。5、负责对工人进行安全教育，确保施工安全性。10资料员1、负责项目资料的归档整理，根据分工收集整理工程竣工技术资料和其他记录资料。建立资料管理分类台账， 并按时填写。2、根据分工负责项目相关文件的报批、收发等。3、收到文件第一时间汇报至项目经理，并按要求发放至相关单位、人员。4、做好文件收发记录， 并保证可追溯性。5、配合现场进度计划协调。123.2 项目管理目标项目管理目标名称

26、目 标 值工 期840 日历天，其中自施施工内容 529 天质量目标一次验收合格， 一次验收合格率 100%安全目标杜绝一切人身伤亡和重大质量安全事故， 无违反政府安全管理条 例的情况， 上海市文明工地3.3 施工重难点分析序号重点和难点具体分析应对措施责任人1楼层上下层施工缝接茬处理上下层施工缝接茬位置易出现错台在在下层混凝土浇筑时距顶部 20cm 预埋螺杆， 上层模板安装时用此螺杆紧固杨谭2地下车库模板及支撑体系的拆除每个施工段的面 积较大，模板及其支 撑钢管数量较大，拆 除后无法使用垂直运 输工具，需花费大量人工在非人防区域选取合适位置留置施 工洞口，模板料具倒运完毕后再进行施工杨谭3住

27、宅质量通病控制本工程属大型群 体住宅项目，住宅常 见质量通病过程预控 对于工程整体验收交 付有着十分重要的意义编制预控方案和质量策划文件， 加 强样板交底和技术交底管理，加强过程 管控， 严格执行住宅工程常见质量通病防治。杨谭13第四章 施工进度计划高大模板相关区域施工计划 2020 年 8 月 1 日开始， 预计 2020 年 9 月 15 日，完成高大模板区域模架施工及上部混凝土浇筑。第五章 施工准备与资源配置计划5.1 施工准备计划5.1.1 技术准备技术人员仔细审阅图纸，清楚各构件、部位的尺寸关系，了解模板的流水组织程序。对施工人员进行详细的交底，做到人人心中有数。认真熟悉工程特点，通

28、过对施工进度、质量、经济效益等综合考虑，选择模板体系。根据施工进度需要提出材料的用量计划及质量要求，并签订有关协议。表 5.1.1- 1 技术文件准备计划一览表序号文件名称文件编号配备数量持有人1混凝土结构工程施工质量验收规范GB50204-20153李浩2建设工程施工现场供用电安全规范GB50207-20121李浩3工程测量规范GB50666-20111李浩4建筑工程冬季施工规程JGJ/T104-20111李浩5建筑施工模板安全技术规程JGJ162-20083李浩6建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111李浩7建筑施工安全检查标准JGJ59-20111李浩8建筑施工手册缩

29、印本第五版1李浩表 5.1.1-2 技术复核和隐蔽验收计划序号验收项目验收方法复测频率1模板、支架、立柱及垫板实测加目测每个施工段 2 次2涂刷隔离剂目测每个施工段 2 次3模板起拱拉线检测每个施工段 2 次4表面平整度拉线检测每个施工段 2 次5竖向垂直度吊锤检测每个施工段 2 次6标高、轴线水准仪检测每个施工段 2 次14表 5.1.1-3 检验批计划表分部工程分项工程检验批名称检验批划分验收时间责任人地基与基础模板工程模板安装地下车库及住宅地下室：按照后浇带共划分为 13 个分区，各分区各为一个检验批模架支设完成杨谭主体结构模板工程模板安装住宅单体： 每楼层为一个检验批杨谭5.1.2 现

30、场准备序号设施名称种类数量规模设施构造完成时间责任人1临水设施水管、阀门等视现场情况而定视现场情况而定水泵加压混凝土浇筑前钱启辉2临电设施开关箱等三级配电3临时道路硬化道路混凝土硬化钱启辉4库房、机 修房、养 护室、现场厕所等生产视现场情况而定满足需要岩棉板彩钢板2020.6.30钱启辉5实验室恒温控制仪生产1 套温湿两用标准化2020.6.30钱启辉6施工现场 出入车辆洗车设备生产1 套满足洗车要求红外线2020.6.30钱启辉7洗车池、沉淀池生产1 个68m成品钢制2020.6.30钱启辉5.2 资源配置计划5.2.1 施工机具配置计划序号设施名称规格需用数量责任人1圆盘锯MJ1065杨谭

31、2木工压刨机MB2065杨谭3木工平刨机MBF-514B5杨谭5.2.2 测量设备配置计划15序号测量设备名称分类数量使用特征检定周期保管人1经纬仪B2测量定位12 个月劳务分包2全站仪B1测量定位12 个月劳务分包3水准仪B3测量标高12 个月宋捃恺4激光水平仪B4标高传递12 个月宋捃恺5塔尺C2测量12 个月宋捃恺6螺纹量规C2材料检验12 个月宋捃恺7游标卡尺A2材料检尺12 个月宋捃恺8力矩扳手C4工艺控制12 个月宋捃恺5.3 各项资源供应方式5.3.1 劳务资源安排一览表施工项目名称专业施工队名称资质等级开始施工时间建设工期分包方式分包商选择方式责任人模板工程上海蜀山建筑有限公司

32、不分2020.8.145 天劳务招标高歌5.3.2 工程用大宗物资供应安排一览表物资名称采购单位拟选供应商采购地点进场时间责任人模板分包单位/上海计划 2020.7.20 进场分包单位钢管及扣件分包单位/上海计划 2020.7.20 进场分包单位木方分包单位/上海计划 2020.7.20 进场分包单位对拉螺栓分包单位/上海计划 2020.7.20 进场分包单位5.3.3 大型机械设备采购供应安排一览表机械设备名称数量拟选供应商提供方式要求进场时间计划出场时间责任人汽车泵4/租赁2020.7.102020.11.1钱启辉5.4 施工流水段划分及施工工艺流程本工程地上部分各住宅及商业单体为单独施工

33、段，地下车库依照后浇带位置共划分为 4 个大施工段、 13 个小施工段。16第六章 施工方法及工艺要求6.1 模板方案选型及施工基本要求序号高大模板部位高大模板形式技术参数两侧楼板厚度横距立杆纵距步距单根立 杆承载方量1地下室阳台梁施工线荷载超过20KN/m300*2400300*2750180mm、180mm0.40m增设两根立杆350*300*3501.8m0.1440.1652人防区结构梁施工线荷载超过20kN/m500*1400300mm、300mm0.40m增设两根立杆400*400*4001.8m0.143地下车库顶梁施工线荷载超过20kN/m600*1000650*1000250

34、mm、250mm0.40m增设两根立杆400*400*4001.8m0.1241#楼一层梁施工线荷载超过20kN/m400*2400180mm、250mm0.40m增设两根立杆350*300*3501.5m0.19251#楼一层梁施工线荷载超过20kN/m400*1700180mm、250mm0.40m增设两根立杆350*300*3501.8m0.1366.1.1 3002400 截面梁构件规格模板及支撑体系支撑架立杆的纵距(跨度方向)0.45m，梁两侧立杆间距 0.9m，梁底增加 2 道承重立杆。设置纵横向扫地杆， 距离楼面 200mm，纵横向水平 立杆的步距 1.80m，自由端长度不大于

35、500mm。所有水平杆均与周 围满堂脚手架扣件连接， 顶托螺杆外伸长度不大于 250，插入钢管 长度不小于 150，水平杆按步距连续设置。沿模架周边设置封闭式 垂直剪刀撑，中间纵横向垂直剪刀撑间距不大于 6m，水平剪刀撑每三步设一道， 钢管 48.3mm3.0mm。梁底模板模板采用 15mm 厚胶合板，梁底次龙骨采用 40*90mm 木方，梁底采用 5 根木方均匀布置。梁侧模板模板采用 15mm 厚胶合板，梁侧内龙骨采用 40*90mm 木方，内龙骨 每侧11 根。外龙骨采用双钢管 48.3mm3.0mm。对拉螺栓布置 5 道，在断面内水平间距 200+450+450+450+450mm，断面

36、跨度方向间距500mm，直径 14mm。173002400 截面梁计算详图30022001100 2400 300 300 300 平面图、剖面图荷载取值计算186.1.2 3002750 截面梁构件规格模板及支撑体系支撑架立杆的纵距(跨度方向)0.45m，梁两侧立杆间距 0.9m，梁底增加 2 道承重立杆。设置纵横向扫地杆， 距离楼面 200mm，纵横向水平 立杆的步距 1.80m，自由端长度不大于 500mm。所有水平杆均与周 围满堂脚手架扣件连接， 顶托螺杆外伸长度不大于 250，插入钢管 长度不小于 150，水平杆按步距连续设置。沿模架周边设置封闭式 垂直剪刀撑，中间纵横向垂直剪刀撑间

37、距不大于 6m，水平剪刀撑每三步设一道， 钢管 48.3mm3.0mm。梁底模板模板采用 15mm 厚胶合板，梁底次龙骨采用 40*90mm 木方，梁底采用 5 根木方均匀布置。梁侧模板模板采用 15mm 厚胶合板，梁侧内龙骨采用 40*90mm 木方，内龙骨 每侧12 根。外龙骨采用双钢管 48.3mm3.0mm。对拉螺栓布置6 道， 在断面内水平间距 200+400+400+450+450+450mm 断面跨度方向间距500mm，直径 14mm。3002750 截面梁计算详图30018501800 2750 300 300 300 19平面图、剖面图6.1.3 6001000、6501000 截面梁构件规格模板及支撑体系支撑架立杆的纵距(跨度方向)0.40m，梁两侧立杆间距 0.8m，梁底增加 2 道承重立杆。设置纵横向扫地杆， 距离楼面 200mm，纵横向水平 立杆的步距 1.80m，自由端长度不大于 500mm。所有水平杆均与周 围满堂脚手架扣件连接， 顶托螺杆外伸长度不大于 250，插入钢管 长度不小于 150，水平杆按步距连续设置。沿模架周边设置封闭式 垂直剪刀撑，中间纵横向垂直剪刀撑间距不大于 6m，水平剪刀撑每三步设一道， 钢管 48.3mm3.0mm。梁底
