装配式建筑施工质量验收要求.pdf

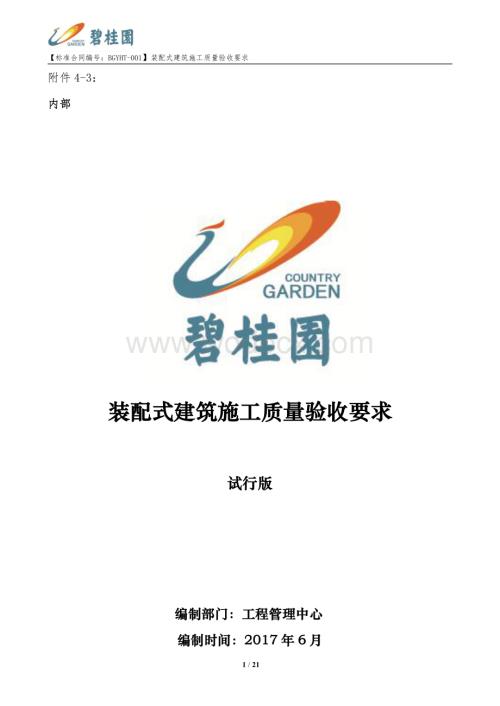

1、【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求1/21附件 4-3：内部内部装配式建筑施工质量验收要求装配式建筑施工质量验收要求试行版试行版编制部门：工程管理中心编制部门：工程管理中心编制时间：编制时间：20172017 年年 6 6 月月【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求2/21目录目录1 1 总则总则.第第 4 4 页页2 2 PCPC 构件生产制作构件生产制作.第第 5 5 页页2.12.1 PCPC 构件生产流程构件生产流程.第第 5 5 页页2.22.2 生产控制重点生产控制重点.第第 5 5 页页2.32.3 PCPC 构件生产验收流程构

2、件生产验收流程.第第 6 6 页页2.42.4 验收标准验收标准.第第 6 6 页页2.4.12.4.1 模具尺寸验收标准模具尺寸验收标准.第第 6 6 页页2.4.22.4.2 钢筋绑扎验收标准钢筋绑扎验收标准.第第 7 7 页页2.4.32.4.3 预埋件验收标准预埋件验收标准.第第 7 7 页页2.4.42.4.4 窗框预埋验收标准窗框预埋验收标准.第第 9 9 页页2.4.52.4.5 材料送检材料送检.第第 9 9 页页3 3 PCPC 构件进场验收构件进场验收.第第 1111 页页3.13.1 进场验收控制重点进场验收控制重点.第第 1111 页页3.23.2 PCPC 构件进场验

3、收流程构件进场验收流程.第第 1111 页页3.33.3 验收标准验收标准.第第 1111 页页3.3.13.3.1 PCPC 构件尺寸验收标准构件尺寸验收标准.第第 1111 页页3.3.23.3.2 PCPC 构件外观质量验收标准构件外观质量验收标准.第第 1717 页页4 4 PCPC 构件吊装验收构件吊装验收.第第 1818 页页4.14.1 PCPC 构件吊装施工流程构件吊装施工流程.第第 1818 页页4.24.2 吊装施工控制重点吊装施工控制重点.第第 1818 页页【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求3/214.34.3 PCPC 构件吊装验收流程构件

4、吊装验收流程.第第 1919 页页4.44.4 PCPC 构件吊装验收标准构件吊装验收标准.第第 1919 页页5 5 灌浆验收灌浆验收.第第 2020 页页5.15.1 灌浆施工流程灌浆施工流程.第第 2020 页页5.25.2 施工控制重点施工控制重点.第第 2020 页页5.35.3 PCPC 构件灌浆验收流程构件灌浆验收流程.第第 2020 页页5.35.3 灌浆料性能验收标准灌浆料性能验收标准.第第 2121 页页【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求4/211 1 总则总则1.0.1 为了加强对装配整体式混凝土结构试点工程施工过程的管理和质量控制，并指导装配

5、整体式混凝土结构工程施工，保证工程质量，制定本规定。1.0.2 本规定适用于碧桂园集团各区域内，装配整体式混凝土结构建筑工程施工与质量验收。1.0.3 装配整体式混凝土结构施工与质量验收除应执行本规定外，尚应符合现行国家、行业、当地省市有关技术标准的规定。【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求5/212 2 PCPC 构件生产制作构件生产制作2 2.1.1PCPC 构件生产流程构件生产流程（1）模具拼装（2）PC 构件钢筋绑扎（3）线盒、线管等预埋件预埋（4）PC 构件混凝土浇筑振捣（5）PC 构件混凝土抹平压光（6）PC 构件蒸汽养护2.22.2 生产控制重点生产控制

6、重点（1）模具的材料质量证明书、尺寸、底模平整度、组装缝隙等；（2）模具表面均匀涂刷脱模剂；（3）钢筋的牌号、规格、数量、位置、间距以及钢筋成品笼尺寸；（4）预埋管线、线盒的规格、数量、位置及固定措施；（5）预埋件、吊环、插筋的规格、数量、位置等；（6）窗框预埋尺寸偏差、是否变形；（7）灌浆套筒、预留孔洞的规格、数量、位置等；（8）夹心外墙板的保温层位置、厚度、拉结件的规格、数量等；（9）混凝土 150mm 立方体标准试件的抗压强度。【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求6/212.3PC2.3PC 构件生产验收流程构件生产验收流程图 1 PC 构件验收流程图2.2.4

7、 4 验收标准验收标准2.4.12.4.1 模具尺寸验收标准模具尺寸验收标准表 1 预制构件模具尺寸允许偏差和检验方法项次检查项目、内容允许偏差（mm）检验方法1长度6m 且12m2,-412m3,-52宽度、高（厚）度墙板1,-2用尺量平行构件高度方向，取其中偏差绝对值较大处3其他构件2,-44底模表面平整度2用 2m 靠尺和塞尺量5对角线差3用尺量对角线6侧向弯曲L L/1500 且5拉线，用钢尺量测侧向弯曲最大处7翘曲L L/1500对角拉线测量交点间距离值的两倍8组装缝隙1用塞片或塞尺量测，取最大值9端模与侧模高低差1用刚尺量注：L L为模具与混凝土接触面中最长边的尺寸【标准合同编号：

8、BGYHT-001】装配式建筑施工质量验收要求7/212.4.22.4.2 钢筋绑扎验收标准钢筋绑扎验收标准1.钢筋成品的允许偏差和检验方法表 2 钢筋成品的允许偏差和检验方法项目允许偏差（mm）检验方法钢筋网片长、宽5钢尺检查网眼尺寸10钢尺量连续三档，取最大值对角线5钢尺检查端头不齐5钢尺检查钢筋骨架长0，-5钢尺检查宽5钢尺检查高（厚）5钢尺检查主筋间距10钢尺量两端、中建各一点，取最大值主筋排距5钢尺量两端、中建各一点，取最大值箍筋间距10钢尺量连续三档，取最大值弯起点位置15钢尺检查端头不齐5钢尺检查保护层柱、梁5钢尺检查板、墙3钢尺检查2.钢筋桁架允许偏差表 3 钢筋桁架尺寸允许偏

9、差项次检验项目允许偏差（mm）1长度总长度的0.3%，且不超过102高度+1,-33宽度54扭翘52.4.32.4.3 预埋件验收标准预埋件验收标准1.预埋件加工允许误差表 4 预埋件加工允许偏差项次检验项目允许偏差(mm)检验方法1预埋件锚板的边长0,-5用钢尺量测2预埋件锚板的平整度1用直尺和塞尺量测3锚筋长度10,-5用钢尺量测间距偏差10用钢尺量测【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求8/212.模具上预埋件、预留孔洞安装允许偏差表 5 模具上预埋件、预留孔洞安装允许偏差项次检验项目允许偏差(mm)检验方法1预埋钢板、建筑幕墙用槽式预埋组件中心线位置3用尺量测纵

10、横两个方向间的中心线位置，取其中较大值平面高差2刚直尺和塞尺检查2预埋管、电线盒、电线管水平和垂直方向的中心线偏移、预留孔、浆锚搭接预留孔（或波纹管）2用尺量测纵横两个方向间的中心线位置，取其中较大值3插筋中心线位置3用尺量测纵横两个方向间的中心线位置，取其中较大值外露长度+10,0用尺量测4吊环中心线位置3用尺量测纵横两个方向间的中心线位置，取其中较大值外露长度0,-5用尺量测5预埋螺栓中心线位置2用尺量测纵横两个方向间的中心线位置，取其中较大值外露长度+5,0用尺量测6预埋螺母中心线位置2用尺量测纵横两个方向间的中心线位置，取其中较大值平面高差1刚直尺和塞尺检查7预留洞中心线位置3用尺量测

11、纵横两个方向间的中心线位置，取其中较大值尺寸+3,0用尺量测纵横两个方向尺寸，取其中较大值8灌浆套筒及连接钢筋灌浆套筒中心线位置1用尺量测纵横两个方向间的中心线位置，取其中较大值连接钢筋中心线位置1用尺量测纵横两个方向间的中心线位置，取其中较大值连接钢筋外露长度+5,0用尺量测【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求9/212.4.42.4.4 窗框预埋验收标准窗框预埋验收标准表 6 门窗框安装允许偏差和检验方法项目允许偏差(mm)检验方法锚固脚片中心线位置5钢尺检查外露长度+5,0钢尺检查门窗框数量2钢尺检查门窗框高、宽2钢尺检查门窗框对角线2钢尺检查门窗框的平整度2靠

12、尺检查2.4.52.4.5 材料送检材料送检原材料及配件应按照 GB/T51231-2016 等有关标准、设计文件及合同约定进行进厂检验。检验批划分应符合下列规定：1.预制构件生产单位将采购的同一厂家同批次材料、配件及半成品用于生产不同工程的预制构件时，可统一划分检验批；2.获得认证的或来源稳定且连续三批均一次检验合格的原材料及配件，进场检验时检验批的容量可按 GB/T51231-2016 的有关规定扩大一倍。扩大检验批后的检验中，出现不合格情况时，应按扩大前的检验批容量重新验收，且该种原材料或配件不得再次扩大检验批容量。【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求10/21

13、【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求11/213 3 PCPC 构件进场验收构件进场验收3 3.1 1 进场验收进场验收控制重点控制重点（1）PC 构件预制构件的外观质量不应有严重缺陷，且不宜有一般缺陷，对已出现的一般缺陷，应按技术方案进行处理，并应重新检验；（2）PC 构件尺寸；（3）PC 构件编号、制作日期、合格状态、生产单位等出厂标识；（4）PC 构件质量证明文件；（5）抽查数量为同日进场数量的 5%且不少于 5 件。3.2PC3.2PC 构件进场验收流程构件进场验收流程图 2PC 构件进场验收流程图3 3.3.3 验收标准验收标准3 3.3.1.3.1 PCP

14、C 构件尺寸验收标准构件尺寸验收标准1.预制楼板类构件外形尺寸允许偏差及检验方法【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求12/21表 8 预制楼板类构件外形尺寸允许偏差及检验方法项次检查项目允许偏差(mm)检验方法1规格尺寸长度12m5用尺量两端及中间部，取其中偏差绝对值较大值12m 且18m1018m202宽度5用尺量两端及中间部，取其中偏差绝对值较大值3厚度5用尺量板四角和四边中部位置共8 处，取其中偏差绝对值较大值4对角线差6在构件表面，用尺量测两对角线的长度，取其中绝对值的差值5外形表面平整度内表面4用 2m 靠尺安放在构件表面上，用楔形塞尺量测靠尺与表面之间的最

15、大缝隙外表面36楼板侧向弯曲L/750 且 H20mm拉线，钢尺量最大弯曲处7扭翘L/750四对角拉两条线，量测两线交点之间的距离，其值的 2 倍为扭翘值8预埋部件预埋钢板中心线位置偏差5用尺量测纵横两个方向的中心线位置，取其中较大值平面高差0,-5用尺紧靠在预埋件上，用楔形塞尺量测预埋件平面与混凝土面的最大缝隙9预埋螺栓中心线位置偏移2用尺量测纵横两个方向的中心线位置，取其中较【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求13/21表 8 预制楼板类构件外形尺寸允许偏差及检验方法项次检查项目允许偏差(mm)检验方法大值外露长度+10,-5用尺量10预埋线盒、电盒在构件平面的水

16、平方向中心位置偏差10用尺量与构件表面混凝土高差0,-5用尺量11预留孔中心线位置偏移5用尺量测纵横两个方向的中心线位置，取其中较大值孔尺寸5用尺量测纵横两个方向尺寸，取其中最大值12预留洞中心线位置偏移5用尺量测纵横两个方向的中心线位置，取其中较大值洞口尺寸、深度5用尺量测纵横两个方向尺寸，取其中最大值13预留插筋中心线位置偏移3用尺量测纵横两个方向的中心线位置，取其中较大值外露长度5用尺量14吊环、木砖中心线位置偏移10用尺量测纵横两个方向的中心线位置，取其中较大值留出高度0,-10用尺量15桁架钢筋高度+5,0用尺量2.预制墙板类构件外形尺寸允许偏差及检验方法【标准合同编号：BGYHT-

17、001】装配式建筑施工质量验收要求14/21表 9 预制墙板类构件外形尺寸允许偏差及检验方法项次检查项目允许偏差(mm)检验方法1规格尺寸高度4用尺量测两端及中间部，取其中偏差绝对值较大值2宽度4用尺量测两端及中间部，取其中偏差绝对值较大值3厚度3用尺量板四角和四边中部位置共 8 处，取其中偏差绝对值较大值4对角线差5在构件表面，用尺量测两对角线的长度，取其绝对值的差值5外形表面平整度内表面4用 2m 靠尺安放在构件表面上，用楔形塞尺量测靠尺与表面之间的最大缝隙外表面36侧向弯曲L/1000 且20mm拉线，钢尺量最大弯曲处7扭翘L/1000四对角拉两条线，量测两线交点之间的距离，其值的 2

18、倍为扭翘值8预埋部件预埋钢板中心线位置偏移5用尺量测纵横两个方向的中心线位置，取其中较大值平面高差0,-5用尺紧靠在预埋件上，用楔形塞尺量测预埋件平面与混凝土面的最大缝隙9预埋螺栓中心线位置偏移2用尺量测纵横两个方向的中心线位置，取其中较大值外露长度+10,-5用尺量10预埋套筒、螺母中心线位置偏移2用尺量测纵横两个方向的中心线位置，去其中较大值平面高差0,-5用尺紧靠在预埋件上，用楔形塞尺量测预埋件平面与混凝土面的最大缝隙11预留孔中心线位置偏移5用尺量测纵横两个方向的中心线位置，取其中较大值孔尺寸5用尺量测纵横两个方向尺寸，取其中最大值12预留洞中心线位置偏移5用尺量测纵横两个方向的中心线

19、位置，取其中较大值洞口尺寸、深度5用尺量测纵横两个方向尺寸，取其最大值13预留插筋中心线位置偏移3用尺量测纵横两个方向的中心线位置，取其中较大值【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求15/21表 9 预制墙板类构件外形尺寸允许偏差及检验方法项次检查项目允许偏差(mm)检验方法外露长度5用尺量14吊环、木砖中心线位置偏移10用尺量测纵横两个方向的中心线位置，取其中较大值与构件表面混凝土高差0,-10用尺量15键槽中心线位置偏移5用尺量测纵横两个方向的中心线位置，取其中较大值长度、宽度5用尺量深度5用尺量16灌浆套筒及连接钢筋灌浆套筒中心线位置2用尺量测纵横两个方向的中心线

20、位置，取其中较大值连接钢筋中心线位置2用尺量测纵横两个方向的中心线位置，取其中较大值连接钢筋外露长度+10,0用尺量3.预制梁柱桁架类构件外形尺寸允许偏差及检验方法表 10 预制梁柱桁架类构件外形尺寸允许偏差及检验方法项次检查项目允许偏差(mm)检验方法1规格尺寸长度12m5用尺量两端及中间部，取其中偏差绝对值较大值12m 且6m10构件倾斜度梁、桁架5经纬仪或吊线、尺量相邻构件平整度板端面52m 靠尺和塞尺测量梁、板、底面外露3不外露5柱墙侧面外露5不外露8构件搁置长度梁、板10尺量支座、支垫中心位置板、梁、柱、墙、桁架10尺量墙板接缝宽度5尺量【标准合同编号：BGYHT-001】装配式建筑

21、施工质量验收要求20/215 5 灌浆验收灌浆验收5.15.1 灌浆施工流程灌浆施工流程（1）灌浆材料配料（2）材料加水搅拌（3）灌浆料入泵（4）下口灌浆（5）封堵溢浆孔5.25.2 施工控制重点施工控制重点（1）灌浆料的品牌；（2）灌浆料的流动度、泌水率、标准试件 70.7mm 立方体抗压强度；（3）灌浆缝隙的清理以及封堵情况；（4）缝隙灌浆是否饱满、有无漏浆跑浆情况；（5）灌浆孔的封堵。5.3PC5.3PC 构件灌浆构件灌浆验收流程验收流程图 4 灌浆验收流程图【标准合同编号：BGYHT-001】装配式建筑施工质量验收要求21/215.35.3 灌浆料性能验收标准灌浆料性能验收标准表 14 灌浆料性能指标及验收标准项目性能指标试验方法标准泌水率（%）0普通混凝土拌合物性能试验方法标准GB/T50448流动度（mm）初始值200水泥基灌浆材料应用技术规范GB/T 5044830min 保留值150竖向膨胀率（%）3h0.02水泥基灌浆材料应用技术规范GB/T 5044824h 与 3h的膨胀率之差0.020.5抗压强度（Mpa）1d35水泥基灌浆材料应用技术规范GB/T 504483d5528d80氯离子含量（%）0.06混凝土外加剂匀质性试验方法GB/T 8077参考标准：1GB/T51231-2016 装配式混凝土建筑技术标准
