直径d=1.00m钻孔灌注桩单桩桩长计算书 (1号台全部桩).docx

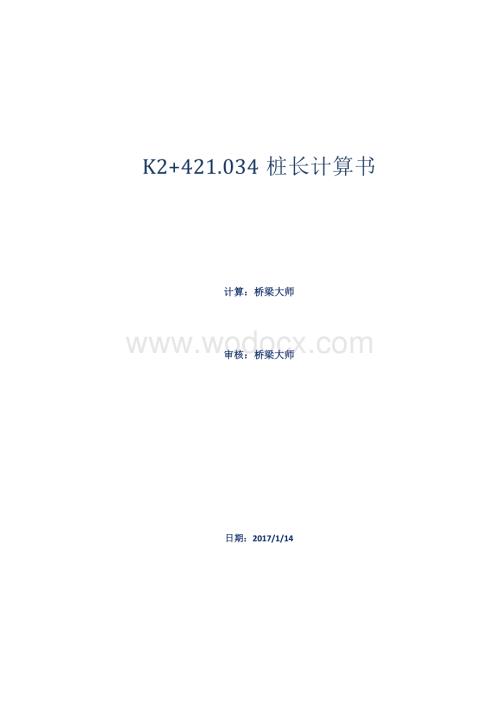

1、K2+421.034桩长计算书计算：桥梁大师审核：桥梁大师日期：2017/1/141 计算依据（1）公路桥涵地基与基础设计规范JTG D63-2007（后简称规范）（2）工程地质资料2 基本资料2.1 本桩基为钻孔灌注桩。2.2 桩基基本参数（1）桩顶作用力：N=601.00 kN（2）桩基直径：d=1.00 m（3）成孔直径：D=1.03 m（4）清底系数：m0=1.00 （5）桩顶下冲刷深度：ht=0.30 m2.3 土层参数所采用的钻孔资料为：ZK2表1. 桩位处土层参数土层厚度(m)土层类别土重度kNm3承载力基本容许值(kPa)摩阻力标准值(kPa)透水性修正系数(k2)桩端承载力限

2、值(kPa)11.5亚粘土混碎石181150不透水5200023强风化粉砂岩233200不透水42000315中风化粉砂岩234500不透水520003 计算公式本桩基按摩擦桩计算，根据规范第5.3.3条，桩基承载力容许值按下式计算：规范式5.3.3-1）Ra=12ui=1nqikli+Apqr规范式5.3.3-2）qr=m0fa0+k22h-3式中：Ra单桩承载力容许值，桩身自重与置换土重的差值作为荷载考虑。u桩身周长。 对本桩基 u=D=3.14 mAp桩端截面面积。 对本桩基 Ap=14D2=0.79 m2n土的层数。li承台底面或局部冲刷线以下各土层的厚度，扩孔部分不计。qik与li对

3、应的各土层与桩侧的摩阻力标准值。qr桩端处土的承载力容许值，当持力层为砂土、碎石土时，若计算超过下列值时，宜按下列值采用：粉砂1000kPa；细砂1150kPa；中砂、粗砂、砾砂1450kPa；碎石土2750kPa。fa0桩端处土的承载力基本容许值。k2容许承载力的深度修正系数，根据桩端处持力层土类选用。h桩端的埋置深度，计算值不大于40m，当大于40m时按40m计算。2桩端以上各土层得平均加权重度，若持力层在水位以下且不透水时，不论桩端以上土层的透水性如何，一律取饱和重度；当持力层透水时则水中部分土层取浮重度。修正系数，按照规范表5.3.3-2选用。m0清底系数，按照规范表5.3.3-3选用

4、。对本桩基 m0=1.004 桩基承载力计算通过计算得出桩端支承在第3层土内。计算出的桩长L=10.00 m。4.1 桩侧摩阻力计算12ui=1nqikli=0.00 kN4.2 桩端阻力计算首先计算桩端处土的承载力容许值：qr=m0fa0+k22h-3根据桩基基本参数和桩端处土层参数可知：m0=1.00fa0=450 kPak2=5桩基计算埋置深度：h=L-ht=9.70 m桩端处土层不透水且：hD=9.42根据规范表5.3.3-2：=0.65土的加权平均重度：2=22.38kNm3故qr=m0fa0+k22h-3=779.86 kPa1000.00 kPa(限值)所以qr=779.86 kPa则桩端阻力：Apqr=612.50 kN4.3 桩基承载力容许值计算Ra=12ui=1nqikli+Apqr=612.50 kN5 荷载计算设计荷载：R=N+AphtGb+i=1nhiGb-Gs6 计算结果因为Ra=612.50 kNR=588.86 kNRaR所以桩基承载力满足要求承载力富余度为Ra-RR100=4.01
