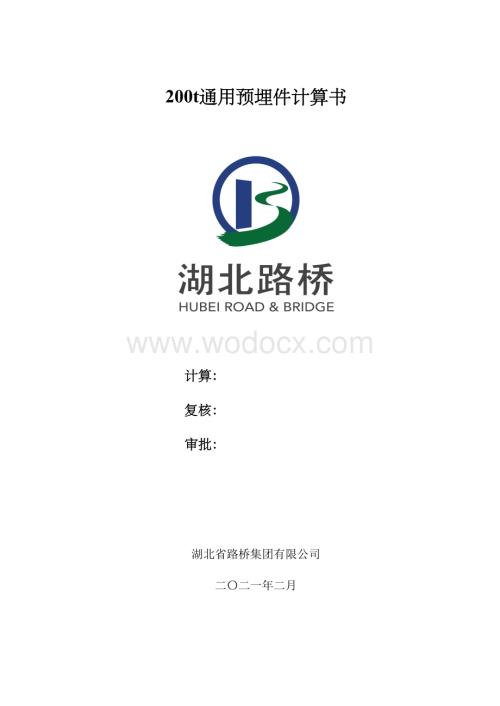

1、200t通用预埋件计算书计算：复核：审批：湖北省路桥集团有限公司二二一年二月 目录1基本信息11.1编制依据11.2工程概况11.3结构概况12模型建立22.1计算模型22.2约束条件及荷载工况22.2.1抗剪计算荷载22.2.2抗拔计算荷载33分析结果43.1抗剪计算结果43.2抗拔计算结果64结论8I 200t通用预埋件计算书1基本信息1.1编制依据(1) 钢结构设计手册（中国建筑工业出版社，第二版）；(2) 路桥施工计算手册（人民交通出版社）；(3) 预埋件设计手册（中国建筑工业出版社）；(4) 销轴（GBT 882-2008）；(5) 钢结构设计规范（GB50017-2017）；(6)

2、 预应力混凝土用螺纹钢筋（GBT 20065-2016）；(7) 工程结构可靠性设计统一标准（GB 50153-2008）。1.2工程概况（待补充）1.3结构概况通用预埋件结构设计承受荷载极限为200t，底板采用Q420钢，精轧螺纹钢及爬锥采用PSB785钢筋，螺栓采用10.9级。结构设计图如下：2模型建立2.1计算模型运用ANSYS有限元软件进行仿真模拟，建模如下：图2.1计算模型图2.2约束条件及荷载工况约束条件：预埋件埋入混凝土块中，预埋件所有接触面间及预埋件与混凝土块间均不发生滑移或分离。混凝土块两侧采用固定支撑约束（不发生移动或变形）。2.2.1抗剪计算荷载根据设计标准，抗剪荷载取2

3、000KN。在底板顶部布设卸落块，施加荷载面及作用力方向如图：2.2.2抗拔计算荷载根据设计标准，抗拔荷载取2000KN。施加荷载面及作用力方向如图：3分析结果3.1抗剪计算结果（1）应力计算结果构件应力图精轧螺纹钢及爬锥底板销棒结论各部分最大应力数值如下：(1) 精轧螺纹钢及爬锥 2.01MPa (2) 底板 258.76MPa (3) 销棒 44.99MPa均小于360MPa，满足要求。（2）位移计算结果构件位移图通用预埋件结论最大位移处跨径0.42m，位移6.62e-42*0.42/500=1.68e-3m，满足要求。各构件计算结果汇总表如下：表3.2.1计算结果汇总表编号名称单元组合应

4、力（MPa）设计强度(MPa)安全性1精轧螺纹钢及爬锥2.01360安全2底板258.76安全3销棒44.99安全3.2抗拔计算结果（1）应力计算结果构件应力图精轧螺纹钢及爬锥底板销棒结论各部分最大应力数值如下：(1) 精轧螺纹钢及爬锥 1.72MPa(2) 底板 176.80MPa (3) 销棒 216.30MPa均小于360MPa，满足要求。（2）位移计算结果构件位移图通用预埋件结论最大位移处跨径0.373m，位移2.91e-40.373/500=7.46e-4m，满足要求。各构件计算结果汇总表如下：表3.2.1计算结果汇总表编号名称单元组合应力（MPa）设计强度(MPa)安全性1精轧螺纹钢及爬锥1.72360安全2底板176.80安全3销棒216.30安全4结论有限元仿真模拟计算结果满足200t通用预埋件结构设计要求。8
