施工图阶段图纸审查要点（水暖电）.xls

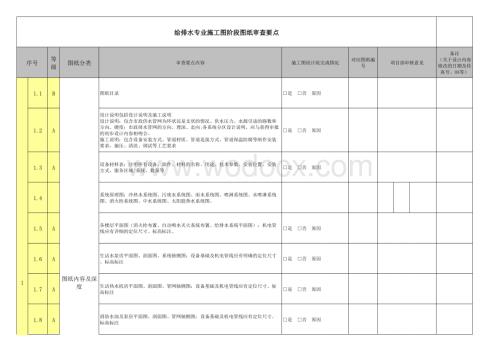

1、给给排排水水专专业业施施工工图图阶阶段段图图纸纸审审查查要要点点序号等级图纸分类审查要点内容施工图设计院完成情况对应图纸编号项目部审核意见备注（关于设计内容修改的日期及传真号、OA等）11.1B图纸内容及深度图纸目录是 否 原因1.2A设计说明包括设计说明及施工说明设计说明：包含市政供水管网为环状还是支状的情况、供水压力、水源引进的路数和方向、硬度；市政排水管网的方向、埋深、走向;各系统分区设计说明，应与获得审批的初步设计内容相吻合。施工说明：包含设备安装方式、管道材质、管道连接方式、管道保温防腐等制作安装要求，施压、清洗、调试等工艺要求是 否 原因1.3A设备材料表：注明所有设备、部件、材料

2、的名称、用途、技术参数、安装位置、安装方式、服务区域/系统、数量等是 否 原因1.4系统原理图：冷热水系统图、污废水系统图、雨水系统图、喷淋系统图、水喷淋系统图、消火栓系统图、中水系统图、太阳能热水系统图。1.5A各楼层平面图（消火栓布置、自动喷水灭火系统布置、给排水系统平面图）：机电管线应有详细的定位尺寸、标高标注。是 否 原因1.6A生活水泵房平面图、剖面图、系统轴侧图：设备基础及机电管线应有明确的定位尺寸、标高标注是 否 原因1.7A生活热水机房平面图、剖面图、管网轴侧图：设备基础及机电管线应有定位尺寸、标高标注是 否 原因1.8A消防水池及泵房平面图、剖面图、管网轴侧图：设备基础及机电

3、管线应有定位尺寸、标高标注是 否 原因1.9A消防稳压水箱间机房平面图、剖面图、管网轴侧图：设备基础及机电管线应有定位尺寸、标高标注；是 否 原因1.1A系统关键部位剖面图：所有层的核心筒管道井进出位置。地下一层及二层主要机房进出管线位置，地下一层及二层主要管道走廊，是 否 原因1.11A裙房主要的给排水水管井及客房管道井应有大样图，并标示出管道管径及种类名称。是 否 原因1.12A室内管线综合图：含暖通、给排水、消防、强弱电、结构梁、吊顶下标高等，是否按甲方要求出图并是否与各专业会签是 否 原因1.13B如采用标准图集，必须将采用的图以蓝图的形式附上或附图集是 否 原因22.1B图纸要求施工

4、图组成：目录、设计说明、图例、设备材料表、系统原理图、总平面图、各层平面图、大样图等是 否 原因2.2B施工图设计人员签署(含各专业会签)、印章齐全是 否 原因2.3B施工图注明所有机房、管井的用途、面积、服务范围是 否 原因2.4B施工图注明所有预留设备名称、占地位置、面积及功能并标明为预留是 否 原因2.5B图纸应明确版次、日期，并显著标明改动之处是 否 原因33.1A小小市市政政室外是否有双路供水，若没有，生活给水水箱容积是否有考虑；消防水池储水量是否需要计算室外消防用水量，若有，消防水池水量是否有考虑是 否 原因3.2A酒店物业需从室外环状供水管网的不同方向引两个DN150的市政进水管

5、进生活及消防储水设施。是 否 原因3.3A室外设置绿化及冲洗地面用水，每隔7080m的距离设置一个DN25给水栓，绿化用水设置单独计量水表。是 否 原因3.4A地下车库入口和各卸货区门口设通长的雨水沟。是 否 原因3.5A酒店大堂正门出入口附近不允许设计化粪池，如果由于场地的限制必须设计在附近时，只能设计密封的不需要清掏型，必须设置时是否通过甲方的认可。是 否 原因3.6A酒店大堂正门出入口附近不允许设计污水检查井，如果由于场地的限制必须设计在附近时，必须设置时是否通过甲方的认可。是 否 原因3.7A能重力排除的厨房含油废水，原则上在室外设置隔油池，明确隔油池的型号、尺寸、有效容积、流速。寒冷

6、地区考虑设置在室内。是 否 原因3.8A室外油罐的容积按满足锅炉与柴发24小时负荷大者的用量设计，最小6立方米，具体的计算容积以酒店设计导则为准；市政条件差的项目可适当增加容积。是 否 原因3.9A是否设置化粪池、隔油池、储油罐、燃气调压柜是 否 原因3小小市市政政44.1B室室内内给给水水/排排水水屋顶消防稳压水箱间水箱的补水采用生活供水高区变频泵供给。是 否 原因4.2B屋顶消防稳压水箱间内补水采用先导式浮球阀，管径为DN50.是 否 原因4.3B屋顶消防稳压水箱间内泄水排水口设置不小于DN100的地漏，不得穿越客房内空间是 否 原因4.4B屋顶消防稳压水箱的基础不低于500mm，采用条形

7、基础，水箱设置液位观察装置是 否 原因4.5B消防稳压设备设置于屋顶客房上部时，要对水泵采取有效的隔振措施，消防水箱的进水口要设置消能装置，稳压出水管出水箱间时连接要设置金属软接头。是 否 原因4.6B屋顶空调机房设置给排水点。是 否 原因4.7B楼层服务间内设置冷热水供水及排水立管，并设置排水地漏，水源分区同客房。是 否 原因4.8B客房层冷热水系统分区原则是不超过6层，按照最低点压力不超过0.45MPa进行计算分区。是 否 原因4.9A客房层分区最高点淋浴龙头出水压力不小于0.2MPa.分区最低点横支管供水压力不超过0.45MPa。是 否 原因4.10A为保证精装修区域客用卫生间内末端及时

8、出热水，热水横支管设置支管循环，禁止使用末端支管减压的供水方式。是 否 原因4.11A客房内冷热水分户供水管及回水管在阀门井内设置控制阀门。阀门的安装高度在1.5米内，保证方便检修的高度。客房阀门井内设置地漏。是 否 原因4.12A客房塔楼下部的设备转换层内设置4个DN150地漏。是 否 原因4.13A设置于设备转换层的为客房层服务的报警阀间内要设置排水集水池，池壁高出地面300MM，池底设置DN100排水口。是 否 原因4.14B设备转换层内的新风机组宜就近设置DN15的给水龙头，并就近设置排水地漏，排水地漏的位置避开下层的功能房间，设置在走道或卫生间上方。是 否 原因4.15B裙房屋面考虑

9、宴会的空间，可以设置虹吸雨水排水措施，虹吸雨水斗的位置要与建筑协商设置。是 否 原因4.16B所有空调机房均设置给水点及排水点，用于冲洗空调机滤网，市政压力能供到的楼层采用市政压力供水管供水。是 否 原因4.17A泳池周边设置不少于两个冲洗地面用给水点及专用排水地漏。是 否 原因4.18A泳池入口上方设置强制淋浴，冷热水管井预留为DN40,其下方地面设置排水地沟，沟深不小于200mm。是 否 原因4.19B泳池循环周期按照5小时计算，均衡水箱容积不小于10立方米，具体的需要根据泳池体积进行详细计算。是 否 原因4.20B泳池热源为蒸汽时采用管壳式半即热式换热器;热源为水时，使用水水板换。是 否

10、 原因室室内内给给水水/排排水水4.21A泳池设置DN150专用泄水管并直接出户,连接泄水口的排水横管上设置关断阀，埋垫层内的横管可采用ABS或者U-PVC材质，立管需用铸铁排水立管。是 否 原因4.22B泳池机房内需要设计独立的排风系统，臭氧泄漏报警。是 否 原因4.23A泳池入口设置浸脚池并设置给水龙头和排水点。是 否 原因4.24A泳池水处理机房内设置排水沟，过滤灌反冲洗排水一定要接进排水集水槽内（槽深300mm），排水槽内的排水栓不小于DN100。是 否 原因4.25B泳池和员工更衣等男女淋浴隔间内排水沟内地漏宜为两个DN50或一个DN100。是 否 原因4.26ASPA区域冷水进管加

11、总水表即可。热供热回上加上一体化计量水表。冷热水管径预留不小于DN65,回水不小于DN50。是 否 原因4.27BSPA区域热水应设置全循环，热水及回水表的口径设置要接近，回水表管径最多小一号，减少计量读数误差。是 否 原因4.28B厨房区域的排水地沟内排水栓口径不小于DN150.垫层厚度需满足起点沟深不小于200mm，沟的坡度不小于1%是 否 原因4.29A厨房区域的冷水表在各厨房总进水管上设一块计量水表即可.是 否 原因4.30A每个餐厅的厨房预留的冷水热水总进水管管径预留不小于DN65，热水回水管管径不小于DN50.是 否 原因44.31A室室内内给给水水/排排水水厨房区域的热水水表在各

12、厨房热水用水区域设置，水表为单向型，并采用远传方式。是 否 原因4.32A中餐、宴会、全日餐、特色餐等所有餐厅的厨房排水立管在厨房顾问未提供详细深化图之前，每个厨房排水要预留不应少于两根DN150的排水立管，排水横管预留亦不小于DN150。是 否 原因4.33A所有会议室、贵宾接待厅、大堂吧等的备餐间内设置DN32的冷水给水点及DN50的排水地漏，保证末端供水压力15米。是 否 原因4.34A裙房屋面虹吸雨水出户预留不小于两个DN150，并作为技术文件提供给项目公司招标。是 否 原因4.35A市政水源压力如果小于0.180.2MPa，则需要考虑设置原水吸水水箱，水箱容积不小于30立方米，水箱分

13、为两格。并设置加压泵组，泵组压力按0.25MPa选取。流量按酒店生用水最大小时流量选定。是 否 原因4.36A市政进水、泳池和SPA的水箱直接补水管上要设置防污隔断阀。是 否 原因4.37B生活水箱间及水泵房与热水换热机房的详图按不大于1：50绘制，并应该绘制泵房及各水箱的配管平面及剖面详图。有阀门侧1100mm检修通道，无阀门侧700mm通道。顶部人孔和底部都是700mm检修高度。是 否 原因4.38A酒店内裙房员工淋浴和SPA、及泳池淋浴共用低区（裙房区）供水泵组和容积式换热器，换热器设置两台，各储存最大小时热水用水量45分钟。换热器总面积满足最大小时耗热量。是 否 原因4.39A客房区的

14、供水泵组及换热器与客房压力分区对应，每个区换热器设置两台，每台储存最大小时热水用水量30分钟。换热器总面积满足最大小时耗热量。是 否 原因4.50A客房区变频泵组各设置一台变频器，设置一台气压罐，水泵两用一备。地下和低区变频泵组各设置一台变频器，设置一台气压罐，水泵三用一备。个别区域水量小于20立方米/小时，主泵可只设一用一备。是 否 原因4.51A生活水箱设置水箱自洁式消毒器。是 否 原因4.52A生活水箱出水管上设置紫外线消毒器。是 否 原因4.53B所有生活水箱进水管设置先导式遥控浮球阀，进水口设置消能装置。水箱设置可视液位计是 否 原因4.54B粗加工厨房的排水就近设置隔油排水污水间，

15、设置独立的排风，隔油器采用一体化全自动设备，严寒地区配置电融油装置。是 否 原因4.55A所有的电梯基坑均需考虑排水设施，合用电梯基坑的一组电梯每个电梯底部预埋DN150钢管引向电梯基坑排水集水坑。是 否 原因4.56A消防电梯排水集水坑坑底比消防电梯基坑深不小于1000mm，有效容积不小于2立方米，水泵流量为40立方米/小时。设置超高液位报警，备用泵同时启动。是 否 原因4.57B生活热水机房如果与生活水泵房相邻，应合设集水坑，集水坑的容积不小于4立方米，深度不大于2米，水泵流量不小于36立方米/小时。设置超高液位报警，备用泵同时启动。是 否 原因4.58A地下室锅炉房排水集水坑要避开生活水

16、泵房设置，并设置密封盖板，防止热气外溢。潜水泵采用60摄氏度高温泵。设置超高液位报警，备用泵同时启动。是 否 原因4.59A洗衣房设置专用供水泵，泵组供水能力不小于洗衣房的设计秒流量，前期按照50立方米/小时选泵，后期根据中标单位提供的参数校核。是 否 原因4.60A地下室内洗衣房排水单独设置污水集水坑，集水坑的深度不得超过2000mm，不小于1.5米，有效容积不大于5立方米，排水泵带绞刀。设置超高液位报警，备用泵同时启动。是 否 原因室室内内给给水水/排排水水4.61A地下室内卫生间、员工淋浴污废水集水坑要单独设置污水间，排水泵带绞刀，设置排风系统，设置冲洗地面水龙头DN15，设置地面冲洗排

17、水口。是 否 原因4.62B地下室内隔油机房要单独设置房间，排水泵带绞刀，设置排风系统，设置冲洗地面水龙头DN15，设置地面冲洗排水口。是 否 原因4.63B卸货平台处设置地面冲洗水龙头DN25，如果在室外，寒冷地区要设置防冻电伴热，设置排水口。是 否 原因4.64B含油污废水、洗衣房污水及卫生间粪便污水池的水泵为带绞刀式水泵（或大流道潜水泵），普通集水坑的水泵为搅匀水泵是 否 原因4.65B严寒地区距裙房外墙5米以内的给排水管道、消防管道必须保温。保温材料采用B1级橡塑管壳，保温厚度为40mm是 否 原因4.66B严寒地区宴会厅吊顶内的虹吸雨排管道是否设置电伴热是 否 原因4.67B严寒地区

18、大堂入口雨棚排水立管应设置在室内或设置防冻电伴热是 否 原因4.68A城市商务酒店是否设置中水回用系统，度假酒店是否设置室外雨水回用于绿化浇洒的系统。是 否 原因4.69A每台换热器其热源是否设置独立的设备检修阀门是 否 原因55.1A消消防防水水除电梯机房外，屋顶所有机房内设置喷头，寒冷地区设置电拌热防冻保温。试水阀的安装位置要有排水措施。是 否 原因5.2A屋顶试验用消火栓在寒冷结冻地区设置放水阀，保证冬季放干用。否则要设置电伴热防冻保温。是 否 原因5.3A在寒冷结冻地区屋顶稳压消防水箱间设置防冻保温或设置防冻采暖。是 否 原因5.4A设备转换层设置喷头及消火栓，按轻危险级考虑。严寒地区

19、考虑防冻保温。是 否 原因5.5B设备转换层内设置施工及设备检修用排水地漏.是 否 原因5.6A所有防火分区的水流指示器前端安装DN50的放水阀，并安装DN15的试水阀，设置专门的排水管，管径DN100.S水流指示器及信号阀必须安装在阀门井内，且高度不得超过1.8米。是 否 原因5.7BSPA干蒸房内吊顶上下均需安装喷头，采用141度高温喷头。是 否 原因5.8A污衣槽的顶部和底部及隔层设置喷淋头，污衣槽的高度超过50米时，须分段设置立管及水流指示器和试水装置。是 否 原因5.9A厨房带明火的排油烟罩内设置湿式化学灭火系统，灭火系统采用厨房内生活用水补水，进水口上设置过滤器。灭火系统与燃气关断

20、阀及消防报警联动，并信号反馈至消防控制室。是 否 原因5.10A厨房内排油烟风管内，水平每三米设置一个喷头，竖直风管最高处安装一个喷头即可，喷头水源可就近喷淋系统上引，喷头侧就近设置检修口。是 否 原因5.11A所有精装区域的吊顶型喷头均采用快速响应型喷头。是 否 原因5.12B疏散楼梯间平台的顶部和底部均设置喷头。是 否 原因5.13A除客房内外，所有吊顶空间大于800mm的吊顶内均需设置上喷喷头，喷头的布置按轻危险级布置。是 否 原因5.16A酒店内宴会厅及大堂两处的高大空间设置自动喷水灭火系统，作用面积按260平米选取,原则上水量不小于40L/S，如果当地消防局无强制要求，无需设置水炮等

21、消防措施。是 否 原因5.17B宴会厅及大堂的大吊灯，如果吊顶灯的宽度超过3400mm，则需要在吊灯内侧加设喷头，喷头温度采用93度高温喷头。是 否 原因5.18B柴发及锅炉房的日用油箱间内设置一个喷头。是 否 原因5.19A柴发机房内原则上设置喷淋即可，如果当地消防局强制要求才考虑设置水喷雾系统。是 否 原因5.20AIT机房数据间、消控室设置无管网气体灭火。是 否 原因5.21A如当地消防局要求锅炉房设置水喷雾灭火系统，按防护冷却计算，喷水强度按10L.min/平米,原则上总水量不超过35L/S。如无要求则设置喷淋即可。是 否 原因5.22A高层酒店内变配电室内设置气体灭火；如果当地消防局

22、无强制要求则多层酒店内变配电室内设置手提式和推车式灭火器。是 否 原因5.23B厨房内高温区域（面包烤炉房、烤鸭炉房内设置93度喷头）。厨房冷库内设置干式喷头；如果酒店管理公司不要求，则不设置。是 否 原因5.24A消防水泵房如果布置在大商业地库内，为酒店服务的消防泵房要独立设置，且消防水泵的位置保证在酒店的柴发供电半径内。是 否 原因5.25A消防水池的设置要分设两格，水泵吸水管的设置要保证一格检修，所有水泵仍能吸水。是 否 原因5消消防防水水5.26B消火栓系统和喷淋系统的稳压设备分开设置。喷淋罐100L有效容积，消火栓350L是 否 原因5.27A喷淋泵出水管上设计电子流量计，以便水泵试

23、水读数，增加两个电接点压力表，直接连到喷淋泵控制柜，在系统压力下至80%时，使用第一个电接点压力表启动第一台泵，压力下降至60%时切换至备用泵。是 否 原因5.28A消防水泵按设计计算流量、扬程选泵，楼高小于100米的楼，扬程不超过140米左右，超过150米需要提供详细的计算书。是 否 原因5.29A消防水泵不得设置自动巡检装置。是 否 原因5.30B消防水泵房内配电箱位置要远离水泵出水管或有防水喷溅的措施。是 否 原因5.31B消防水泵房及消防稳压水箱间的详图按不大于1：50绘制，并应该绘制泵房及水箱和水池的配管平面及剖面详图。是 否 原因5.32B扶梯下方背板设置隐蔽式喷头。是 否 原因5

24、.33B湿式报警阀测试用排水阀、楼层冲洗阀、末端放水测试阀是否设置排水设施。是 否 原因5.34B严寒地区水泵接合器是否是地埋式是 否 原因5.35B严寒地区地库及车道附近消防水管须设置电伴热是 否 原因签签字字栏栏第三方审图设计院 专业工程师项目部机电经理项目部机电总工专业工程师/设计经理项目公司规划副总注：酒店项目部逐条核对审核要点，A类为酒店设计部重点关注类。暖暖通通、空空调调专专业业施施工工图图阶阶段段图图纸纸审审查查要要点点序号等级图纸分类审查内容施工图设计院完成情况11.1B图纸要求施工图组成：图纸目录、设计及施工说明、图例、设备材料表、各系统原理图、总平面图、各层风管、水管平面图

25、、机房、管线大样图等,并按上述顺序编排。是否 原因：1.2B施工图设计人员签署(含各专业会签)、印章齐全是否 原因：1.3B施工图注明所有机房、管井的用途、面积、服务范围是否 原因：1.4B施工图注明所有预留设备名称、放置位置、占用面积及功能，并标明为预留是否 原因：1.5B图纸应明确版次、日期，并显著标明改动之处是否 原因：22.1B图纸内容及深度图纸目录是否 原因：2.2A设计说明包括设计说明及施工说明 设计说明：包含室内、外设计参数，冷热源系统，空调、采暖水系统，各个功能区空调、通风系统说明，防排烟系统，应与获得审批的初步设计内容相吻合；施工说明：包含设备安装方式，风管、水管保温防腐等制

26、作安装要求、试压、清洗、调试等工艺要求是否 原因：2.3A设备材料表：注明所有设备、附件、材料的名称、用途、技术参数、安装位置、安装方式、服务区域/系统、数量等是否 原因：2.4A各楼层平面图（空调风、空调水、采暖水、通风、正压送风、排烟及消防补风平面图）：机电管线应有定位尺寸、标高标注是否 原因：2.5A冷冻机房平面图、剖面图：机电设备、管线应有标注、定位尺寸、标高、坡向、坡度是否 原因：2.6A锅炉房平面图、剖面图：机电设备、管线应有标注、定位尺寸、标高、坡向、坡度是否 原因：2.7A换热站平面图、剖面图：机电设备、管线应有标注、定位尺寸、标高、坡向、坡度是否 原因：2.8A通风/空调机房

27、平面图、剖面图：机电设备、管线应有标注、定位尺寸、标高、坡向、坡度；大样图可在确定风机/空调机组后补充是否 原因：2.9B系统关键部位剖面图：如管道密集区域的综合剖面图是否 原因：2.10A系统原理图：冷源系统图、热源系统图、空调/通风系统图、空调水系统图、采暖水系统图、正压送风系统图、消防排烟系统图、蒸汽系统图、厨房冷库冷却水系统图、自控原理图是否 原因：2.11B主要的机房、风、水管井应有不小于1:50比例的大样图，并标示出所有管道种类名称、管径、间距位置是否 原因：2.12B室内管线综合图：含暖通、给排水、消防、强弱电、结构梁等，是否按甲方要求出图并是否与各专业会签是否 原因：2.13B

28、反映市政热力管线路由、标高。反映室外储油罐的设置位置及至锅炉房和柴油发电机房的油管路由是否 原因：2.14B如采用标准图集，必须列明图集编号、名称、所在页面号及具体做法是否 原因：是否 原因：33.1A制冷站/换热站酒店设独立冷源；通常情况下冷源为电制冷离心机+螺杆机，推荐两大一小配置，各功能区设独立回路，并能独立控制和计量，是否 原因：3.2B机房设排水地沟，须满足系统清洗排水需求，排水沟应有一定的坡度，排水沟面层贴瓷砖及不锈钢箅子。是否 原因：3.3B根据机组选型配置设备基础，冷冻水、冷却水、热水水泵设砼减震平台，减震平台的规格按规范要求，平台下安装弹簧减震器。是否 原因：3.4B是否有足

29、够剖面，以清楚反映各管道安装位置、标高关系是否 原因：3.5B是否有分集水器、水箱的设计、加工大样图是否 原因：3.6A是否设置值班室，值班室设分体空调及新风系统；配电柜发热量大的值班室设机械排风是否 原因：3.7A设计化学加药系统，检查加药设备的布置位置是否 原因：3.8A应考虑设备可能需要的安装、维修、更换的空间和路径是否 原因：3.9A换热站内设置蒸气凝结水回收是否 原因：3.10A系统图：完整反映冷热源系统，包括制冷机组、换热器、水泵的主要技术参数；各种阀门及管道附件；定压补水系统、软化系统、化学加药系统；反映所有管道管径、流向、进出水温；表示出系统的控制逻辑。是否 原因：44.1A锅

30、炉房热源：设燃油/燃气两用锅炉是否 原因：4.2A设置日用油箱；室外设置至少6m埋地储油罐；天然气供应不稳定的城市，埋地储油罐需加大是否 原因：4.3A锅炉房应包含锅炉间、辅助设备间、燃气表间和值班室是否 原因：4.4B检查锅炉泄爆口、吊装孔和水平运输路由是否 原因：4.5A检查锅炉是否预留有足够检修空间；检查平时/事故排风、补风系统是否完善是否 原因：4.6B检查安全阀泄压管的设计是否完善，排放口应远离人员活动区域是否 原因：4.7B检查排污系统设计是否完善是否 原因：4.8B分汽缸、凝结水箱须有设计、加工大样图。是否 原因：4.9A锅炉房蒸汽、热水系统图：完整反映锅炉房蒸汽、热水系统、补水

31、系统、水处理系统及排污系统，包含安全阀泄压设计，注明蒸汽/热水/补水管径、流向、蒸汽压力/温度，热水温度是否 原因：55.1B柴油发电机房检查送风口、排风口是否齐全，且不得短路，补风、排风系统设计是否完善是否 原因：5.2B柴油发电机房应包含机房、日用油箱间是否 原因：5.3B预留足够检修空间及运输路由是否 原因：66.1A厨房/洗衣房员工厨房是否在负二层，当地燃气部门是否认可？是否 原因：6.2A全日餐厅明厨：预留独立的排油烟和补风是否 原因：6.3A粗加工区：预留排风、排油烟和补风是否 原因：6.4A各层厨房：预留排风、排油烟和补风是否 原因：6.5B厨房排油烟风管采用不锈钢管，水平风管有

32、一定坡度，坡向油烟罩，并在靠近油烟罩的位置设有排水管。是否 原因：6.6A厨房冷菜间、裱花间、巧克力间、果汁间等设有独立冷源空调。是否 原因：6.7A厨房冷库若为风冷冷凝器，需设计专用排风系统；若为水冷冷凝器，需设计循环冷却水系统。是否 原因：6.8A洗衣房应包含设备排风及补风系统、日常通风系统、水系统、蒸汽系统、凝结水系统设计是否 原因：6.9A洗衣房设计两套排风系统，其中烘干机排风系统独立。是否 原因：6.10A洗衣房凝结水系统设计，注意避免不同压力的凝结水共用管道。须凝结水余热回收及凝结水本身回收。视情况设置凝结水回收装置。是否 原因：6.11A洗衣房注意气流组织设计：排风口设置在设备上

33、方，送风口设置在人员活动区域，注意保持负压。是否 原因：6.12B在烘干机排风干管上设置毛绒收集器是否 原因：77.1A通风机房/空调机房布置原则：机房按防火分区和功能区设置，不宜设置在其他功能区内；机房不宜设置在首层；机房宜靠近管井设置是否 原因：7.2B空调机房，应包含风管、水管平面及剖面图，空调机组水管接驳示意图是否 原因：7.3B空调机房内设备、管线布置应考虑合理的检修空间是否 原因：7.4B机房内根据设备选型设计设备基础，基础高度不低于150mm是否 原因：7.5B机房地面做防水，空调机组凝结水排放处预留DN100地漏是否 原因：7.6B电气控制箱设置位置应方便操作是否 原因：7.7

34、A地下车库按防火分区设置风机房，风机吊装是否 原因：7.8B除消防风机外，优先选用低噪声风机箱是否 原因：88.1A管井新风井面积：按过渡季节全新风运行设计是否 原因：8.2B主要风、水管井均须绘制大样图，须标识出管道名称、管径/尺寸及定位尺寸。处于精装修区的管井应预留检修门，位置与精装协调是否 原因：8.3B管井大样中，管道布置合理，满足检修要求是否 原因：8.4B烟囱井应独立设置是否 原因：8.5B排油烟竖井内每根风管均应确保可以清洗、检修是否 原因：8.6B是否机电图中管道井未绘制及考虑梁，而土建图中有梁，导致施工时管道安装不下是否 原因：8.7B室内设计时管道井面积是否被压缩是否 原因

35、：8.8B管道井是否存在上下不连贯是否 原因：8.9B提供客房层标准管井大样图是否 原因：8.1A楼梯间加压送风系统地上、地下分别设置是否 原因：99.1B屋面设备裙房屋面冷却塔、风机等设备宜集中设置，为项目屋面绿化设计提供条件，进风口原则上设置在当地主导风向的上风侧。是否 原因：9.2B裙房屋面设备距离塔楼客房的距离不小于25米，以利于消声；如受建筑条件限制，须考虑声学处理措施是否 原因：9.2B冷却塔、风机等位置不得紧邻景观面，应确保楼下客人视线看不到，并注意降噪减震；如受建筑条件限制，须做格栅遮挡是否 原因：9.3B预留屋面开式冷却塔、闭式冷却塔、风机基础是否 原因：9.4A总统套正上方

36、不能布置电动装置的设备是否 原因：10.1A采暖严寒地区：大堂除地下一层有电气用房之外的全部区域设置地暖，靠外窗和外幕墙区域设置散热器是否 原因：10.2A严寒地区：大堂吧除地下一层有电气用房之外的全部区域设置地暖，靠外窗和外幕墙区域设置散热器是否 原因：10.3A严寒地区：公共区卫生间靠外窗和外幕墙区域设置散热器是否 原因：10.4A严寒地区：全日餐厅除地下一层有电气用房之外的全部区域设置地暖，靠外窗和外幕墙区域设置散热器是否 原因：10.5A严寒地区：首层精品店靠外幕墙或外窗区域设置地暖或散热器是否 原因：10.6A严寒地区：特色餐厅、中餐厅靠外幕墙或外窗区域设置散热器是否 原因：10.7

37、A严寒地区：咖啡厅、酒吧、KTV靠外幕墙或外窗区域设置散热器是否 原因：10.8A严寒地区：会议室靠外幕墙或外窗区域设置散热器是否 原因：10.9A严寒地区：宴会前厅靠外幕墙或外窗区域设置散热器是否 原因：10.10A严寒地区：健身房、瑜珈房满敷地暖是否 原因：10.11A严寒地区：泳池池岸、更衣室、SPA干区全部设置地暖，靠外幕墙或外窗区域设置散热器是否 原因：10.12A严寒地区：客房优先设置散热器（靠外幕墙或外窗），若特别强调内装效果的超五星酒店也可设置地暖是否 原因：10.13A严寒地区：靠外墙卫生间设置满敷地暖或在外墙处设置散热器是否 原因：10.14A严寒地区：行政酒廊靠外幕墙或外

38、窗区域设置散热器是否 原因：10.15A严寒地区：员工餐厅靠外墙处设置散热器是否 原因：10.16A严寒地区：各层后勤机房、走道、员工通道、靠外墙办公室设置散热器是否 原因：10.17A严寒地区：员工更衣室四周墙面设置散热器是否 原因：10.18A严寒地区：靠外墙的洗衣房在靠外墙处设置散热器是否 原因：10.19A严寒地区：设备夹层及靠外墙的楼梯间内设置散热器是否 原因：10.20A严寒地区：屋顶空调机房及水箱间内设置散热器是否 原因：10.21A严寒地区：通室外的内走廊须设置采暖设施是否 原因：10.22A严寒地区：地下一层除锅炉房外各设备机房、厨房靠外墙、货梯合用前室、靠近卸货区的后勤走廊

39、等区域设置散热器是否 原因：10.23A严寒地区：地下二层核心筒客梯通往停车库的门斗处、酒店通往大商业车库的通道门口设置散热器及热风幕是否 原因：10.24A严寒、寒冷地区：酒店旋转门两侧外门设置热风幕机，若有门斗且有里外两道门，则外门处设电热风幕（建议选用离心式低噪音强射流型，用电量可按照每延米12kW预留），内门处优先选用热水型风幕。是否 原因：10.25A严寒、寒冷地区：车库出入口、卸货区域设离心式热水风幕是否 原因：10.26A严寒地区：首层区域中央空调及散热器承担全部采暖负荷，并另增加地板采暖；其中采暖系统按照不小于区域计算负荷的30%进行配置,做为结构最不利因素的补充,区域总负荷为

40、计算负荷的130%。是否 原因：10.27A严寒地区：二、三、四层公共区域中央空调承担全部采暖负荷；并另增加地暖或散热器，其采暖系统负荷按照设置区域采暖计算负荷的20%进行配置,区域总负荷为计算负荷的120%。是否 原因：10.28A严寒地区：客房区域房间采暖负荷由室内散热器及风机盘管共同承担，按规范计算，不额外增加计算负荷。是否 原因：10.29A严寒地区：后勤辅助区域、设备层、设备机房等，按规范计算，不额外增加采暖负荷。是否 原因：10.30A严寒地区：地板采暖负荷按每平米100瓦进行设计。是否 原因：10.31A寒冷地区：重要高大空间需设置采暖系统,系统形式为地板采暖或靠外幕墙区域设散热

41、器,其它区域可参考严寒区域并合理设置。是否 原因：10.32A夏热冬冷地区：大堂靠外区不超过一柱跨设置敷地板采暖是否 原因：10.33A夏热冬冷地区：全日餐厅等靠外幕墙、外窗区域宜设置地板辐射采暖是否 原因：10.34A夏热冬冷地区：泳池池岸、更衣室、SPA干区需设置地板辐射采暖是否 原因：10.35A游泳池低温辐射采暖供回水为45-35；采用“温控中心”调节水温，确保地面温度不超标。是否 原因：10.36A散热器须带有自力式温控阀，散热器采暖水系统为跨越式双管系统，系统按朝向划分。是否 原因：10.27A地板辐射采暖须按朝向分环，并做区域温度控制，防止超温现象发生。是否 原因：10.28A严

42、寒、寒冷地区：车库出入口坡道设电热融冰装置。是否 原因：10.29A严寒地区：冬季补风宜做加热处理。是否 原因：1111.1空调一一般般规规定定:A除地下车库、楼梯间、冷库、设备用房、后勤库房外的所有房间设集中空调；电梯机房、变配电室、IT机房、消防控制中心、保安监控室、机房值班室、湿式垃圾房等设分体空调、多联机或水环热泵。是否 原因：A大堂、大堂吧、全日餐厅、中餐厅、特色餐厅、宴会厅、宴会前厅等大空间设全空气空调系统；餐饮包房、会议室、SPA及客房等设风机盘管加新风空调系统是否 原因：A餐饮区域与其他区域保持微负压；非餐饮区保持微正压;厨房为负压是否 原因：是否 原因：11.2空空调调风风系

43、系统统：是否 原因：B所有全空气空调系统严禁由吊顶内回风，风机盘管要带回风箱、回风管，空气处理机的回风要有组织进行回风是否 原因：B客房小走廊处风机盘管宜采用回风管接回风箱，但不排除采用吊顶回风是否 原因：B所有土建管井内的风道，均要做钢板风道是否 原因：B空调机组送、回风主管上设消声器是否 原因：BFCU型号大于6号时，应注意噪声是否满足所服务区域的噪声标准；如不满足，须取可靠的消声措施是否 原因：B风管核算风速：主风管68m/s，支风管35m/s是否 原因：A大堂采用入口处高位设喷口向下送风，正面及两个侧面首层高位设喷口侧送风，低位回风；宴会厅顶部设旋流风口或条缝风口送风，低位回风是否 原

44、因：A回风口布置形式：集中回风的回风口不能布置在封闭房间内，应布置在大空间内；回风口也不能设在送风的射流区内，回风口设过滤网。是否 原因：B散流器喉部风速23m/s是否 原因：B新风经过处理后直接送入房间，不要经过风机盘管后再进入房间是否 原因：A全空气空调系统过渡季节采用全新风运行，新风量要求超过70%的送风量。是否 原因：A全空气空调机组新风比可调；排风量应与新风量相匹配，并满足各区域正负压关系（变频排风机）是否 原因：B水平风道设计避免采用无分支风道是否 原因：B风道上预留安装测量装置的接口，接口位置应便于操作和观察。是否 原因：B室外新风口与排风口布置要满足规范，避免短路，同时满足建筑

45、立面设计效果的要求。是否 原因：A风幕：首层大堂入口、员工入口等直通室外的门上方，设置高静压空气幕，机外余压不得低于50Pa。是否 原因：A宴会厅按活动隔断分区设置空调系统，每个分区应避免有服务其它分区的风管穿越。是否 原因：A中餐厅/风味餐厅包房的卫生间设计独立的排风系统是否 原因：A自助餐厅VIP包房，由全空气系统负担60%空调负荷，并承担新风供给；另设计风机盘管承担60%空调负荷是否 原因：B会议室、SPA设新风、排风、排烟系统，注意风管路由，避免相邻房间之间串声是否 原因：B 商务中心复印机上方设排风点位是否 原因：B健身房空调风口，避免直接吹到客人活动区域是否 原因：B游泳池送风口沿

46、外墙布置，以避免外围护结构结露，回风口宜布置于池水上侧是否 原因：B泳池水处理机房，设独立排风系统是否 原因：A客房层走廊设空调新风；有外窗的走廊，在走廊端部设FCU是否 原因：A塔楼屋顶新风机组考虑热回收，客房卫生间排风在热回收新风机组内与新风进行显热交换。是否 原因：A空调风系统图，反映主要功能空间的空调、通风系统设计，检查每个系统（含机房）的新风、排风、回风、送风等风量信息，包含防火阀、排烟防火阀、调节阀、消声器的设计是否 原因：A严寒、寒冷地区：所有公共区域靠外幕墙处须设置空调送风口（冬季调节风口方向吹外幕墙）；大堂沿外幕墙顶部设置喷口；大堂、大堂吧、全日餐厅、宴会前厅等重要高大空间，

47、采用上送下回方式是否 原因：A严寒地区：所有新风机组、带新风工况的空调机组，必须设置预热盘管。是否 原因：A严寒地区：空调/新风机组预热盘管优先考虑使用蒸汽，预热采用蒸汽盘管，选用进口蒸汽电动阀门，且阀门前须增设过滤器；或采用80/60C热水，设置电动调节阀门，信号接入BA。是否 原因：A严寒地区：空调/新风机组预热盘管的电动控制如下：室外气温达到-5C时30%开度，-10C时75%开度，-15C时100%全开。室外气温探测点不少于2点，接入BA系统。电动调节阀门设旁通，以确保预热盘管不冻结的最小流通水量不小于30%，预热盘管不工作时旁通阀保持开启。是否 原因：A严寒地区：不推荐使用热回收机组

48、。是否 原因：A严寒地区：所有与室外空气直接相连通的风管在与外墙、玻璃幕墙连接处，必须做土建静压箱严格密封，所有连接外墙百叶的风管必需做好绝热保温，同时应注意防止形成冷桥。严禁将空调机房或新风机房当做静压箱，外墙百叶与机组之间不连风管，机组从房间直接取新风。是否 原因：B严寒、寒冷地区：为避免空调机组或风机停止运行时，室外冷空气倒灌入室内，所有新风管、排风管与外墙百叶连接处，或室外开口处，必须设置电动保温风阀，并与空调机组或风机联锁。是否 原因：11.3冷冷冻冻（热热）水水系系统统：是否 原因：A空调冷冻水、热水采用闭式循环水系统是否 原因：B空调水系统主立管、分集水器、水泵吸入口 下部设泄水

49、阀是否 原因：A冷冻水循环泵流量按主机额定流量选取，不得预留富裕流量，扬程富裕系数取5%10%是否 原因：A空调水路系统，按功能分区设计独立环路，每个环路均加设冷热计量表是否 原因：A空调末端设变流量系统。空气处理机组采用比例积分调节；风机盘管采用高柄铜球阀及三速开关，电动两通阀调节。制冷站总供、回水管之间设旁通管及由压差控制的旁通阀，旁通管径按一台制冷机的流量设计是否 原因：A空调水系统高点设排气阀，低点设泄水阀。是否 原因：B空调水系统设快速排水、快速补水。是否 原因：B机房内水管路的减震设计（减震支吊架、软接头等）是否 原因：B所有管道要标明种类、管径、坡向、坡度，并设计保温、防冻。是否

50、 原因：B尽可能多的设置冷凝水排水立管，水平管坡度不小于1%，且不得影响各区域装修吊顶净高要求。是否 原因：B空调冷凝水管采用热镀锌钢管，并作防结露保温。是否 原因：AIT机房:值班室设计PAU+FCU；IT机房设计独立冷源的制冷系统，宜采用落地柜式或壁挂式分体空调、多联机或分体式水环热泵。若吊装，应避开IT设备是否 原因：A消防控制室：设计独立冷源的制冷系统，宜采用落地柜式或壁挂式分体空调、多联机或分体式水环热泵。若吊装，应避开消防控制主机是否 原因：A空调水系统图应完整反映系统中各种阀门特别是是平衡阀的设计。竖向系统应反映补偿器和固定支架的设计。是否 原因：11.4冷冷却却水水系系统统：是
