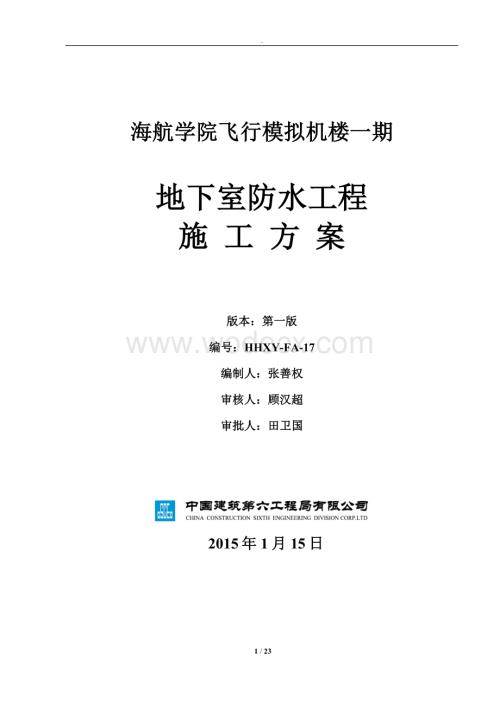

1、.海航学院飞行模拟机楼一期地下室防水工程施 工 方 案版本：第一版编号：HHXY-FA-17编制人：张善权审核人：顾汉超审批人：田卫国2015年1月15日第一章 编制依据3第二章 工程概况4第三章 施工部署53.1总体施工顺序53.2施工劳动力计划53.3主要施工机械设备计划53.4主要材料计划63.5施工准备6第四章 主要施工方法84.1基层处理84.2铺贴防水卷材84.3防水卷材保护层94.4细部节点构造104.5成品、半成品保护措施16第五章 质量控制要点及控制措施195.1质量控制要点195.2质量控制措施19第六章 安全施工措施22第七章 环境保护管理措施23第一章 编制依据序号文件

2、名称文件编号1建筑工程施工质量验收统一标准GB50300-20012地下防水工程质量验收规范GB50208-20023地下工程防水技术规范GB50108-20084建筑施工安全检验标准JGJ59-995建筑施工手册(第四版）6海航学院飞行模拟机楼一期工程施工图7海航学院飞行模拟机楼一期图纸会审记录 23 / 23.第二章 工程概况海航学院飞行模拟机楼一期工程，总建筑面积34355 m2，地上建筑面积30860 m2，地下室占地面积3495m2，由6#主楼地下室和1#、2#综合管沟组成，外墙高5.35m、6.35m、3.21m、2.93m。地下室防水等级设计为级，地下室地板、侧墙、顶板采用三道防

3、水做法。地下室地板、侧墙及顶板设置一道刚性防水，两道柔性防水，刚性防水即钢筋混凝土自防水（P6），柔性防水为二道3mm厚金雨伞牌CPS聚酯胎防水卷材。后浇带及墙体施工缝采用3mm厚止水钢板，桩头采用水泥基渗透结晶式防水涂料，底板卷材上浇筑50厚C20细石混凝土保护层，顶板卷材上浇筑70厚C20混凝土保护层，外墙在卷材层外铺贴40厚挤塑聚苯板保护层，底板回填土前满铺40厚挤塑聚苯板保温层。第三章 施工部署3.1总体施工顺序地下室底板防水卷材待底板垫层混凝土浇筑完开始施工，地下室外墙及顶板防水卷材待外墙、顶板模板拆除并清理完后开始施工。3.2施工劳动力计划专业防水技工20人，普工10人，根据工程进

4、度随时增减。3.3主要施工机械设备计划序号名称数量用途1电动搅拌器5台混合配料用2拌 料 桶10个混合配料用3小型油漆桶10个装混合料用4塑料刮板15个涂刮混合料用5铁皮小刮板9个复杂部位涂刮6移动式热熔喷灯6个用于局部墙体干燥处理7油 漆 刷50把刷底胶液用8滚 动 刷50把刷底胶液用9小 抹 子25把修补基层用10油漆工铲刀 50把清理基层用11小平铲 50把清理基层用12电动空压机3台清理基层用13钢丝刷 50把清理基层用14大小压辊 10根用于卷材铺贴15橡胶锤 10个用于卷材铺贴3.4主要材料计划序号名称规格单位数量1雨伞牌CPS湿铺防水卷材=3mmm2约36000240厚挤塑聚苯板

5、板=40mmm约2503水泥32.5吨503.5施工准备1）技术准备 根据工程特点、现场条件及施工图纸，编制切实可行的施工方案，以便有效地指导现场施工，并在施工前和施工过程中根据现场情况等不断深化调整。组织工程技术人员认真熟悉图纸、学习规范、了解设计意图，做好图纸会审工作。通过书面进行施工技术交底工作，交底要结合工程部位，务求细致齐全，重点部位和难点部位要进行详细的交底。坚持样板引路。正式防水施工前必须先作样板，待样板验收后方可大面积施工。2）材料准备 根据施工进度计划，提前组织材料进场。防水材料的质量检验：每批进场防水卷材随机取样进行规格尺寸和外观质量检验（大于1000卷抽5卷，500100

6、0卷抽4卷，100499卷抽3卷，小于100卷抽2卷）。然后在外观质量检验合格的卷材中任取一卷作物理性能检验。防水卷材检验合格后方可使用，未经检验或检验不合格的材料不得使用。卷材短途运输平放时不得超过四层，且不得倾斜和横压。卷材在运输保管时应避免雨淋、日晒、受潮，并注意通风。卷材必须直立堆放，码放高度不得超过两层，不得横放、斜放，且存放地点要有标识牌，并设有消防器材。3）施工机具及人员准备 施工机具及人员根据现场实际情况及施工进度计划逐步进行调整，以满足施工进度要求。 施工机具进场后，安装必须施工现场安全管理规定。安装后先试运行，正常后方可使用。 施工作业人员进场后必须先进行安全教育，并经考试

7、合格后，方可上岗，特殊工种必须持证上岗。 .第四章 主要施工方法4.1基层处理1） 基层必须坚硬，无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷。 2）防水卷材施工前用平铲、钢丝刷清除基层表面的突出物，凹凸不平处用砂浆找平。阴阳角、立面内角和外角必须做成圆弧，圆弧半径为50mm。3）基层表面必须清洁，施工前用扫帚及空压机配合将基层表面尘土吹净。4.2铺贴防水卷材1） 铺贴施工顺序：桩头防水处理 配制水泥凝浆 基面淋水充分湿润 刮涂水泥凝浆 粘贴防水卷材附加层 揭开自粘卷材隔离膜铺贴第一层防水卷材 刮压排汽 铺贴第二层防水卷材 防水卷材保护层 2） 水泥凝浆配制：配比为水泥：水=2:1（重量比）

8、。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡1520分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间3分钟以上。配制注意事项：水为干净水，不得用工地上的泥水。 水泥均用P.O 32.5以上普通硅酸盐水泥。 气温过高（30），基面过于干燥时增加聚合物建筑胶（保水剂）至10%15%（按水泥用量）；气温在20以下、基面充分湿润情况下可不掺保水剂。 保水剂可选用801建筑胶水，或选用建筑胶粉按包装说明调制成的建筑胶水。 立面水泥素浆应适当增加粘稠度，避免流淌。 使用电动搅拌器应注意用电安全，戴好塑胶绝缘手套及塑胶鞋。 未浸

9、泡透时不要搅拌配料桶内水泥，防止结颗而影响施工质量。 3）刮涂水泥凝浆：粘合胶刮涂厚度应视基层平整度而定，一般厚度为23。刮涂的宽度比卷材长、短边各宽出约300。 4）节点细部处理：应按节点构造图要求，在需要增加附和层的部位（如阴阳角、管边等)应做附加层处理。卷材附加层宽度为1000mm。 5）铺贴第一道防水卷材：撕开卷材下表面的隔离膜，将卷材平铺在粘合胶上，卷材采用搭接法接边，长边、短边搭接宽度大于100mm。卷材铺贴后用橡皮胶板提浆、排气，使卷材与粘合胶贴紧。 6）铺贴第二道防水卷材：第一层防水卷材施工待水泥凝浆达到一定强度后开始铺贴第二层防水卷材。施工时揭开上下层表面隔离膜，第二层防水卷

10、材采用自粘法粘接，上下层两幅卷材的搭接缝应错开1/3幅宽。 4.3防水卷材保护层底板采用50厚C20细石混凝土保护层，顶板采用70厚C20混凝土保护层，外墙采用40厚挤塑聚苯板保护层。混凝土采用商品混凝土，混凝土振捣采用平板振动器，混凝土表面收平、压光。外墙40厚挤塑聚苯板保护层采用聚醋酸乙烯胶粘剂粘贴。4.4细部节点构造1） 套管式穿墙管防水做法见下图： 2） 外墙卷材搭接及阴阳角做法见下图：3） 外墙竖向防水卷材错磋接缝做法见下图：4） 桩头防水 桩头处理：首先对桩头混凝土虚弱层进行剔凿，在临近基础底标高时，应小心剔凿，使桩头高于基础底100mm，并保证桩顶边部剔出直径约30mm的圆角。在

11、桩头区域预留距桩边200mm的斜向凹坑，然后进行底板防水卷材施工，铺贴至桩边。 将桩头尘土清除干净，并用水湿润，但不得有明水。在桩头露出部分用半硬尼龙刷涂刷两遍水泥基渗透结晶防水涂料，涂刷时要反复用力，使凹凸处都能刷涂到位，并涂刷均匀，不得涂刷过厚。之后将防水卷材卷上桩身部分用18钢筋抱箍使防水卷材紧贴桩壁。桩基主筋根部包裹遇水膨胀止水条。见下图： 5）地梁沟防水做法如下图所示：6）底板后浇带防水做法如下图所示：7）根据设计要求，沉降后浇带需待主体结构封顶，全部填充墙完成后，待沉降基本稳定后方可进行后浇带的施工。为保证地下室土方回填在沉降后浇带施工前进行回填，需对外墙、顶板后浇带进行保护。外墙

12、后浇带： 顶板后浇带：为防止雨水及垃圾进入地下室，在后浇带两侧砌筑240mm厚，高150mm砖墙。并抹20mm1:2水泥砂浆，上盖150050060钢筋混凝土预制板，预制板配筋为8150双向，混凝土强度等级C25。8）承台防水做法：9） 底板防水做法：10） 顶板、外墙防水做法：4.5成品、半成品保护措施1）防水层施工时应穿软底鞋，严禁带钉鞋作业。2）操作现场材料堆放处应严禁烟火及烈日暴晒，堆放处应远离热源及易燃品。3）防水卷材的缺点是耐穿性差，因此须采取严格的措施予以保护。防水层检验合格后，及时有效地做好保护层，可以防止卷材被破坏和刺穿，特别注意的是，一旦防水层被破损，必须根据破损程度进行更

13、换、或修补严密或返工，决不能留下隐患，再做保护层。4）防水施工中要防止施工机具把防水层碰破。5）要强化操作人员的成品保护意识和技能，在施工过程中每时每刻都应注意成品保护，卷材防水层施工完成后应及时组织验收，及时施工防水保护层。6）竣工的防水层不要堆积钝器及其它材料，更不能上手推车行走。7）为保证电梯井、集水坑、地梁、承台、后浇带等内壁防水卷材在施工中不被破坏，在卷材防水层外作20厚1：2水泥砂浆抹灰保护层，详见下图： 8）底板、承台梁外模采用砖胎模，砖胎模内壁采用1：2水泥砂浆抹面，砖体顶面高出混凝土浇筑面100mm，然后将卷材接头搁置在砌体上，并两面垫0.5厚塑料薄膜，最后再做120mm厚砖

14、砌体。待后浇带施工后，拆除卷材上砖砌体，清理干净卷材接头，然后粘贴防水卷材。详见下图。 9）根据设计图纸要求，伸缩后浇带需在两侧混凝土龄期达到60天方可浇筑，地下室墙壁、顶板伸缩后浇带位置防水卷材需预留，待伸缩后浇带浇筑后进行，其余部位防水卷材施工时需做好临时防护，防止损坏。沉降后浇带需待主体结构封顶，全部填充墙完成后，待沉降基本稳定后方可进行后浇带的施工。为保证顶板沉降后浇带处预留防水卷材不被施工损坏，必须对其进行保护，待后浇带施工后，拆除卷材上砖砌体，清理干净卷材接头，然后粘贴防水卷材。其做法见下图：第五章 质量控制要点及控制措施5.1质量控制要点 1）基层要求 基层必须牢，无松动、起砂现

15、象。 基层表面须平整，空隙仅允许平缓变化。 基层表面应清洁干净，无明水。基层的阴阳角处，均应做成圆弧形或钝角（圆弧形的半径为50）。 2）铺贴卷材的规定 卷材的搭接长度不应小于100，相邻两幅卷材的接缝应错开1/3幅宽。 在立面与平面的转角处，卷材的接缝应留在平面上距立面不小于600处。在所有转角处均应铺贴附加层（可用两层同样的卷材或一层抗折强度较高的卷材）。 粘贴卷材时应展平压实，卷材与基层和各层卷材间必须粘结紧密，搭接缝必须仔细封严。 从底面折向立面的卷材与永久性保护墙的接触部位，采用空铺法施工。 与临时性保护墙或围护结构模板接触的部位，临时贴附在该墙上或模板上，卷材铺好后，其顶端临时固定

16、。 主体结构完成后，铺贴立面卷材时，应先将接茬部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补。当使用两层卷材时，卷材应错茬接缝，上层卷材应盖过下层卷材。5.2质量控制措施 各种卷材防水层和基层必须保持找平层表面洁净。严防在未清理干净的基面上卷材防水层。 立墙卷材的铺贴，应精心施工，操作仔细，使卷材铺贴密实、严密、牢固。 铺贴卷材防水层之前，要充分湿润基面，无明水，确保卷材与基层表面附着力强，粘结牢固。 铺贴卷材时气温不宜低于5。施工过程应确保胶结材料的施工温度。 采用水泥砂浆找平层时，水泥砂浆抹平收水后应二次压光，充分养护，不得有酥松、起砂、起皮现象。 阴阳角处应做成

17、圆弧形，圆弧半径50mm。 转角处应先铺附加增强层卷材，并粘贴严密，尽量选用延伸率大，韧性好的卷材。 在立面与平面的转角处不应留高卷材搭接缝，卷材搭接缝应留在平面上，距立面不应小于600。 穿墙管道处卷材防水层铺实贴严，严禁粘结不严，出现张口、翘边现象，而导致渗漏。 对穿墙管道必须认真除尘垢，保持管道洁净，确保卷材防水层与管道粘结附着力。 做穿墙管道周边找平层时，应将管道根部抹成直径不小于50的圆角，卷材防水层应按转角要求铺贴严实。 必要时可在穿管处理设带法兰的套管，将卷材防水层粘贴在法兰上，粘贴宽度应在100以上，并应用夹板将卷材防水层箍紧。法兰及夹板都应清理干净。 应根据铺贴面积及卷材规格

18、，事先弹出基准线，然后按线铺贴；搭接形式应符合规范要求，立面铺贴自下而上，上层卷材应盖过下层卷材不小于150。平面铺贴时，卷材长短边搭接长度均应不少于100，上下两层卷材不得相互垂直铺贴。 接头甩槎应妥加保护，避免受到环境或交叉工序的污染和损坏；接头搭接应仔细施工，并用力压实。 .第六章 安全施工措施1.对施工现场各种防护装置和安全标志不得随意挪动或拆除。2.必须严格执行操作规程，不得违章作业，不得冒险蛮干。3.临边作业时，必须安装防护栏杆，工人须应系好安全带。4.临边作业时，注意手中工具及材料，以防掉下伤人。5.用于防水保护层施工的电动工具（如平板振动器、云石机等）应设专人操作，非操作人员不

19、得乱动。6.施工机具应有防雨、防潮及绝缘措施。7.施工现场严禁烟火，施工完所剩材料要入库保存。8.防水层施工时，操作人员需配备防护用具，施工时要配戴手套、口罩等，注意不要沾溅在皮肤上，不要用二甲苯擦洗皮肤。9.防水材料为易燃物，应集中存放在库房中，且离热源3m以外。库房及施工现场均应备好、备齐消防用灭火器，消防通道要畅通，并禁止烟火。第七章 环境保护管理措施1.强化环保管理，健全环保管理机制，定期进行环保检查，及时处理违章事宜，并与地方政府的环保部门建立工作联系，接受社会及有关部门的监督。2.加强环保教育，宣传有关环保政策、知识，强化职工的环保意识，使保护环境成为参建职工的自觉行为。3.防止施

20、工噪音污染，现场施工工具要经常检查维修，保持正常运转，控制施工作业时间，减少夜间施工，按环保部门规定的时间施工作业，采取有效措施尽量降低噪声强度在建筑施工场界限值规定的噪声限值等以内，以免影响居民休息，影响学校的正常教学，营造良好的和谐生活环境。4.中午和夜间加班需使用噪声源机具施工时，要遵守当地政府的规定，提前向环保部门办理申报手续。5.必须按当地环卫部门规定的地点倾倒建筑垃圾。6.场内建筑材料、周转材料和施工机械要有序放置，要及时疏通排水沟，清除场地积水，防止蚊蝇孽生。7.施工现场出口处设置洗车场，对离开施工现场车辆的轮胎及车厢进行冲洗。8.工地厕所有专人清扫，保持清洁卫生。9.宿舍内生活垃圾要放置垃圾池，不准乱扔，保持宿舍整洁。10.落实各项除“四害”措施，生活区内做到排水舒畅，防止“四害”孳生。11.宿舍区内进行定期和不定期的卫生检查，保持整洁卫生。
