软基换填技术交底.docx

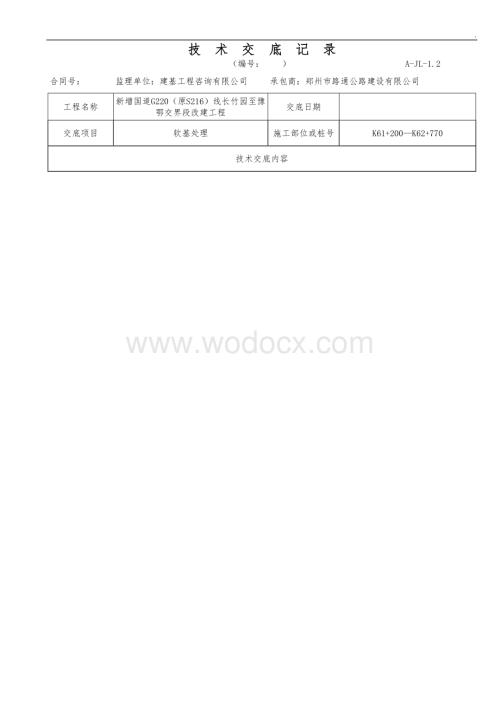

1、.技术交底记录 （编号： ） A-JL-1.2合同号：监理单位：建基工程咨询有限公司承包商：郑州市路通公路建设有限公司工程名称新增国道G220（原S216）线长竹园至豫鄂交界段改建工程交底日期交底项目软基处理施工部位或桩号K61+200K62+770技术交底内容本路段软基采用挖除换填工法适用于软土埋深普遍不大于0.8m的一般路段以及局部埋深不大于3m的山间洼地路段。按设计要求，将原地面以下的一定深度和范围内的不良地基土挖除，换填砂砾，分层填筑并压实至设计规定的压实度。填料分层松铺厚度不大于30cm，压实度90%以上。换填厚度0.8m具体根据图纸设计和现场开挖面情况确定，换填材料根据设计修筑施工

2、便道修筑路基纵向施工便道，保证施工机械顺利进出施工场地。修筑料源至路基的横向施工便道，保证土石方运输车辆安全通行。1、场地清理根据施工放样边线对路基用地范围内的树木、灌木丛等应在清表前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。对于路堑路段的边坡开挖线至截水沟范围的原生植被应予以保留。对路基范围内的淤泥、种植土、草皮、腐质土、树根等不适宜填筑材料用挖掘机配合推土机彻底清除，并装自卸车运至监理工程师指定的地点或堆放于弃土场，用于边坡、弃土场地的绿化。其中清除深度为80cm。路基用地范围及取土场范围内的树根应全部挖除，并将路基范围内的坑穴填平夯实。在水田、堰塘等地势低洼、容易积水的路段

3、，应结合排水沟的设置开挖临时排水沟，降低地下水位，在清除表土后，进行晾晒并碾压密实。路基用地范围内的旧桥梁、旧涵洞、旧路面和其他障碍物等予以拆除，对正在使用的道路设施及构造物，应在对其正常使用做出妥善安排之后，才能拆除。原有结构物的地下部分，其挖除深度和范围应符合设计图纸或监理工程师要求。拆除原有结构物或障碍物需要进行爆破或其他作业有可能损伤新结构物时必须在新工程动工之前完成。所有指定为可利用的材料，都应避免不必要的损失，有序堆置于指定区域。对于废弃材料，应按监理工程师指示妥善处理。对于因拆除施工造成的坑穴，进行回填并夯实。拆除和挖掘时，注意对各类管线的保护。清表彻底后，用推土机平整，振动压路

4、机压实，一般路基基底的压实度应不小于90%。达到适宜的压实含水量后进行碾压，根据实际情况，在较湿地段为降低地下水位，在放样出的路基边线以外开挖临时排水沟，降低地下水位，保证路基的干燥性。2、软土路基换填处理施工工艺软土路基换填处理施工工艺流程如下：测量放样修建施工便道原地面标高复测开挖排水沟清除地表杂物等清除淤泥填前压实试验检验测量清表标高分层回填砂砾自检与报检合格进入下一道工序施工。根据现场地形条件，修筑施工便道至软土路基施工范围，按照软土路基地表水情况，完成施工准备如下：（1）开挖山体坡脚排水沟，阻断山坡水流进入软土路基施工范围；（2）疏通原有排水设施，尽量避免因排水不畅而导致山洪漫入路基

5、；（3）沿路基两侧纵向开挖100cm*100cm排水沟，并与当地水系相连，使地表水和地下水水位降低，最终排走；（4）路基红线范围内每隔1015m开挖横向排水沟，并与纵向排水沟相连，阻断地表水漫流；（5）清理地表杂草、农作物及树枝等覆盖物，尽量使地表裸露，加快水分蒸发。3、施工前准备（1）利用检定合格的测量仪器进行导线、水准复测，复测成果批复后按照设计进行测量放样，每隔20m放一个路基中桩和边桩断面，并确定路基范围和公路用地范围。（2）联系业主方、财政评审中心、监理方进行原地面标高四方测量。（3）在公路用地范围内，采用机械清除杂草、树木、树根，拆除场内结构物（如房屋等）；利用挖机将路基坡脚向外延

6、伸范围内表面根植土清除干净，不留残留树根、草根。按照设计图纸要求，对原地面清除地表耕植土平均0.3m厚；对于该段水田和鱼塘进行清淤（先放水后清淤）。根据清淤触探试验结合现场开挖探坑确定清淤深度，浅层淤泥全部清除后利用石渣或含石比例较大的碎石土进行换填。4、软土开挖（1）鱼塘范围淤泥及软土清除：对于在公路用地范围内且面积较大的鱼塘进行围堰抽水，围堰高出鱼塘最高水位50cm，确保无渗漏现象，围堰顶宽不少于1.0m，采用粘性土或编织袋人工装土筑堤。根据鱼塘水量安排足够多的抽水机进行抽水。抽水完成后联系业主、监理等四方测量鱼塘底断面高程。鱼塘底有硬壳层，在承载力满足机械作业要求的情况下，采用挖掘机清除

7、塘底淤泥，并运到线外指定地点；若承载力不满足机械作业要求，采用水力切割法分段清除。在抽干水后，用高压水枪切割淤泥，并用大功率泥浆泵将泥浆抽到指定地点。鱼塘底无硬壳层，可利用抛石挤淤配合推土机清除鱼塘淤泥。联系业主方、财政评审中心、监理方等四方人员进行鱼塘清淤后基底断面标高测量。（2）水田等路段浅层淤泥及软土清除在公路用地范围内采用机械（挖掘机、推土机）清除淤泥、软土，并运送到线外指定地点。联系业主方、财政评审中心、监理方等四方人员进行换填前后基底断面标高测量。（3）换填材料须采用石渣、砂砾或其他透水性好水稳定性好的材料，经检验合格后方可使用。分层填筑必须宽出路基边脚不少于0.51.0m ，两侧

8、端按设计防护，并结合永久排水做好临时排水，顺畅排水通道。施工中应采用逐段开挖、逐段填筑的原则，及时对开挖基坑进行回填，逐层碾压。挖除的软土和泥炭土将用于绿化用土、中央分隔带用土和复耕，闲置时需弃于指定的弃土场。换填完后，用推土机整平。碾压时采用18T以上压路机，回填厚度较大时，应分层压实，换填层压实度必须达到90%以上。对于路基高填段，路基应采用填石路基。测量换填压实后高程。压实度、平整度自检合格后，报监理工程师验收合格后，再进行下一道工序。根据以上方法换填处理完成后，按一般路基进行路基填筑施工。（4）处理方案实施要求本路段软土地基工程地质条件简单，直接采用清淤换填方法处理；将淤泥质粘土全部清除后，采用优质的石渣等水稳定性好的材料进行换填，换填至路堤坡脚处；换填应分层填筑、分层碾压，每层虚铺厚度不超过50cm，采用机械振动碾压法碾压，压实度达到90%以上。交底单位项目工程部交底人接受单位接受交底人
