市政道路施工组织设计 (2).doc

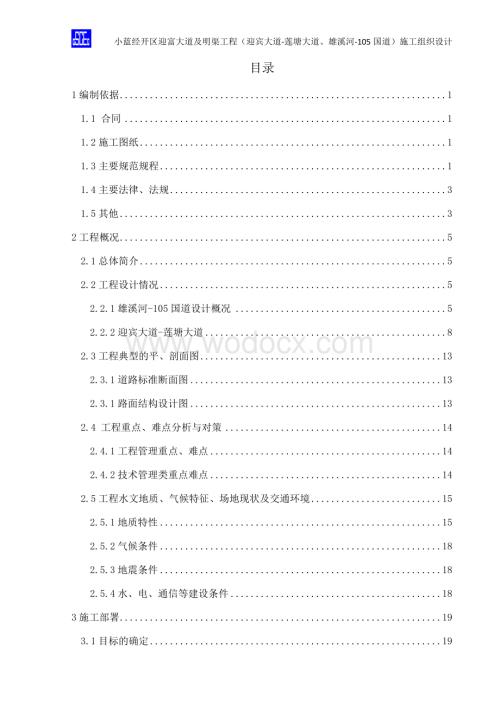

1、小蓝经开区迎富大道及明渠工程（迎宾大道-莲塘大道、雄溪河-105国道）施工组织设计目录1编制依据11.1 合同11.2施工图纸11.3主要规范规程11.4主要法律、法规31.5其他32工程概况52.1总体简介52.2工程设计情况52.2.1雄溪河-105国道设计概况52.2.2迎宾大道-莲塘大道82.3工程典型的平、剖面图132.3.1道路标准断面图132.3.1路面结构设计图132.4 工程重点、难点分析与对策142.4.1工程管理重点、难点142.4.2技术管理类重点难点142.5工程水文地质、气候特征、场地现状及交通环境152.5.1地质特性152.5.2气候条件182.5.3地震条件1

2、82.5.4水、电、通信等建设条件183施工部署193.1目标的确定193.1.1工期目标193.1.2质量目标 193.1.3安全目标193.1.4 文明施工目标与环境保护目标193.1.5 CI管理目标203.1.6成本目标203.1.7协调目标203.1.8内业管理目标203.2 施工组织203.2.1项目组织机构图203.2.2人员分工及职责203.2.3组织机构职能213.3任务划分243.3.1项目合同范围243.3.2项目单位组织内部专业施工单位的施工项目243.3.3构件、配件、加工品、材料采购的分工243.4 施工部署原则及总体施工顺序243.4.1在时间上的部署原则243.

3、4.2在空间上的部署原则243.4.3总施工顺序的部署原则253.5 组织协调253.5.1与监理单位的工作协调253.5.2与建设单位之间的协调253.5.3与设计单位的配合263.5.4项目管理措施263.5.5协调周边居民、政府关系263.6迎富大道(雄溪河105国道)主要项目工程量273.6.1路基工程数量表273.6.2路面工程数量表273.6.3雨水工程数量表283.6.4污水工程数量表283.6.5弱电工程数量表293.7迎富大道(迎宾大道莲塘大道)主要项目工程量293.7.1路基工程数量表293.7.2路面工程数量表303.7.3雨水工程数量表313.7.4污水工程数量表313

4、.7.5弱电工程数量表323.8 施工区域、流水段划分323.8.1施工区域划分323.8.2流水段划分323.9施工进度计划334施工准备344.1 技术准备344.1.1 一般性准备工作344.1.2 计量器具配置计划344.1.3施工方案编制计划354.1.4 施工资料编制计划364.1.5试验、检测计划364.1.6试验段计划374.2 资源配置计划384.2.1 主要劳动力计划384.2.2主要工程材料、设备采购及进场计划394.2.3主要施工机械设备进场计划404.3施工现场准备424.3.1项目部驻地建设及临时设施准备424.3.2施工围挡424.3.3施工便道424.3.4临时

5、用电424.3.5临时用水435主要施工方法445.1测量施工方案445.1.1 建立测量控制网445.1.2控制点的复核及导线点、水准点的增设445.1.3质量标准455.1.4原地貌复核测量455.1.5地下、地上障碍物的调查与测量465.1.6道路工程施工测量465.1.7管线工程施工测量475.1.8 测量资料的收集与整理475.2路基施工485.2.1道路清淤清表485.2.2特殊路基处理485.2.3路基填砂施工495.2.4粘土包封施工525.3级配碎石垫层施工525.3.1工艺流程525.3.2施工方法525.4水泥稳定碎石施工555.4.1工艺流程555.4.2施工方法555

6、.5水泥砼垫层施工575.5.1工艺流程575.5.2施工方法575.6钢筋砼基层施工595.6.1工艺流程595.6.2施工方法595.7沥青透层施工615.7.1工艺流程615.7.2施工要点615.8沥青下封层施工625.8.1工艺流程625.8.2施工要点625.9沥青粘层施工625.9.1工艺流程625.9.2施工要点635.10沥青混凝土施工635.10.1工艺流程635.10.2施工方法635.11道路附属工程施工675.11.1雨水口及雨水支管施工675.11.2路缘石安装685.11.3人行步道、盲道、树池施工685.12箱涵施工695.12.1工艺流程695.12.2施工方

7、法695.13排水工程施工735.13.1工艺流程735.13.2施工方法745.14弱电工程835.14.1施工工艺流程835.14.2施工方法846主要施工管理措施856.1 保证工期措施856.1.1建立完善的生产计划保证体系856.1.2控制进度计划的分级与编制856.1.3劳动力供应保证866.1.4 采取技术措施缩短工期866.1.5 组织与协调的方式866.2 保证质量措施866.2.1建立质量保证体系，认真贯标866.2.2 建立各种制度以保证工程质量876.2.3 质量突发事件的应急措施896.2.4 对违规事件的报告和处理906.2.5 质量管理和技术措施906.2.6 重

8、要部位的质量控制措施916.3 技术管理措施936.3.1 建立技术管理责任制，明确职责与分工936.3.2 建立各种制度936.3.3 新技术、新材料推广应用与管理工作946.4 安全保证措施956.4.1贯彻国家与地方有关法规，建立项目安全管理责任制及相关管理办法956.4.2 对分包方的安全管理956.4.3 安全生产的教育与培训计划的制定966.4.4 建立完善的联检制966.4.5 对特殊工种的管理976.4.6 对各施工方案需编制安全技术措施的要求976.5消防、保卫措施986.5.1贯彻国家与地方有关法规，建立项目部消防责任制986.5.2制订有关管理制度996.5.3签订总分包

9、消防责任协议书996.5.4 其他消防工作的要求996.6 环保、文明施工及绿色施工管理措施996.6.1贯彻国家、地方有关法规，建立责任制996.6.2防止周围环境污染、大气污染的具体措施1006.6.3防止水污染的具体措施1006.6.4防止噪音污染的具体措施1006.6.5 废弃物的管理1016.6.6 公共卫生管理1016.7 地下管线、设施保护措施1026.8 应急预案1046.8.1 应急救援组织体系1046.8.2 应急救援组织机构1046.8.3 应急救援程序1046.8.4 应急救援保障1056.9 成品保护措施1056.9.1组织措施1056.9.2材料管理1056.9.3

10、施工阶段保护措施1056.10 降低成本控制措施1066.10.1加强项目部的人员管理工作1066.10.2材料节约措施1066.10.3施工现场按计划用水用电1076.10.4其他措施1076.11 雨、冬期施工和夜间施工措施1076.11.1 雨期施工措施1076.11.2 冬期施工措施1106.11.3 夜间施工措施1127附件1137.1施工总进度计划1137.2施工总平面布置图1151编制依据1.1 合同合同（协议）名称编 号签订日期小蓝经开区迎富大道及明渠、南昌县武阳中小企业创业园路网工程（创业大道、创业二路、抚河大道）工程BT投资建设合同2014-022014.5.281.2施工

11、图纸图纸名称工程编号出图日期南昌县迎富大道工程（迎宾大道莲塘大道）施工图设计2016年7月南昌县迎富大道工程（雄溪河105国道）施工图设计2016年9月1.3主要规范规程类别名 称编 号国家工程测量规范GB50026-2007土工试验方法标准GBT50123-99（2007）土的工程分类标准GB/T50145-2007混凝土结构工程施工规范GB50666-2011混凝土结构工程施工质量验收规范GB50204-2002（2010版）砌体工程施工质量验收规范GB50203-2011给排水管道工程施工及验收规范GB50268-2008沥青路面施工及验收规范GB50092-96建设工程施工现场供用电安

12、全规范GB50194-2014混凝土和钢筋混凝土排水管GB/T11836-2009水泥标准稠度用水量、凝结时间、安定性检验方法GB/T346-2001水泥胶砂强度检验方法GB/T17671-1999矿渣硅酸盐、火山灰硅酸盐、粉煤灰硅酸盐水泥GB 1344-99道路交通标标志和标线GB5678-2009道路交通标志板及支撑件GB/T 23827-2009道路交通标志反光膜GB/T 18833-2012道路交通信号灯GB14887-2011道路交通信号设置与安装规范GB14886-2006道路交通标线质量要求和检测方法GB/T 16311-2009道路信号控制机GB 25280-2010人行横道信

13、号灯控制设置规范GA/T 851-2009闯红灯自动记录系统通用技术条件GAT496-2014行业钢筋焊接及验收规范JGJ 18-2012钢筋机械连接技术规程JGJ 107-2010钢筋焊接接头试验方法标准JGJ/T 27-2001回弹法检测混凝土抗压强度技术规程JGJ/T23-2011砌筑砂浆配合比设计规程JGJ/T-98-2010建筑机械使用安全技术规程JGJ33-2012施工现场临时用电安全技术规程JGJ46-2005建设工程施工现场环境与卫生标准JGJ146-2013建筑施工碗扣式钢管脚手架安全技术规范JGJ166-2008建筑砂浆基本性能试验方法JGJ70-90普通混凝土用砂浆质量标

14、准及检验方法JGJ52-92公路桥涵施工技术规范JTG TF50-2011公路工程质量检验评定标准JTG F80/1-2012公路路基路面现场测试规程JTG E60-2008公路路基施工技术规范JTG F10-2006公路土工试验规程JTG E40-2007公路沥青路面施工技术规范JTG F40-2004公路工程集料试验规程JTG E42-2005公路工程技术标准JTG B01-2003公路交通安全设施施工技术规范JTG F71-2006公路工程沥青及沥青混合料试验规程JTG E20-2011公路工程无机结合料稳定材料试验规程JTJ 057-94公路工程沥青及沥青混合料试验规程JTJ 052-

15、2011公路路面基层施工技术规范JTJ 034-2000城镇道路工程施工与质量验收规范CJJ 1-2008城市道路路基工程施工及验收规范CJJ 44-1991城市测量规范CJJ T8-2011路面标线涂料JT/T280-2004地标公路填砂路基施工技术规范DB36 T 655-2012其他混凝土含碱量限值标准CECS53-93给水排水工程顶管技术规程CECS 246:2008图集市政排水管道工程及附属设施06MS2011.4主要法律、法规类别名 称编 号国家中华人民共和国建筑法主席令1997第91号中华人民共和国环境保护法主席令1989第22号中华人民共和国劳动法主席令1994第28号中华人民

16、共和国职业病防治法主席令2011第52号中华人民共和国合同法建设工程质量管理条例国务院令第279号行业工程建设标准强制性条文（公路工程部分）建标200299号工程建设标准强制性条文（城市建设部分）建标2000202号关于建筑业进一步应用推广10项新技术的通知建2010200号建设工程施工现场管理规定建设部令1991年第15号危险性较大的分部分项工程安全管理办法建质200987号文1.5其他类别名称编号/单位企业项目管理标准化验收手册第二版项目管理手册2015修订版综合管理手册2014修订版技术质量管理分册2014修订版生产组织管理分册2014修订版商务管理分册2014修订版地勘迎富大道东段补充

17、勘察岩土工程勘查报告江西省设计研初究总院2工程概况2.1总体简介序号项目内 容1工程名称小蓝经开区迎富大道及明渠工程（雄溪河-105国道，迎宾大道-莲塘大道）2工程地址江西省南昌县银三角区域内3建设单位南昌县城市建设投资发展有限公司4设计单位江西省城乡规划设计研究院、江西省市政工程设计研究院有限公司5监理单位江西省恒信建设工程监理咨询有限公司6质量监督单位南昌县建筑工程质量监督站7施工总承包单位中国建筑一局（集团）有限公司8施工主要分包/劳务分包中建城开建设集团有限公司9资金来源按合同执行10合同承包范围按合同执行11结算方式按合同执行12合同工期按合同执行13合同质量目标合格2.2工程设计情

18、况2.2.1雄溪河-105国道设计概况道路工程序号项目内容1路线总长3122.497m2道路等级城市主干路3路面设计年限15年4设计速车40km/h5路基部分路基宽度42m标准横断面设计4.5m绿化带+3m人行道+ 3.5m非机动车道+2m绿化带+ 16m车行道+2m绿化带+3.5m非机动车道+3m人行道+4.5m绿化带=42m路拱横坡车行道1.5，人行道2%填方路基路基填料采用中粗砂+黏土包封，黏土包封顶面厚度为0.5m，两侧厚度为1m；一级边坡1:1.5，二级边坡1:1.75挖方路基按照1:1.75放坡边坡防护植草护坡承载力要求回弹模量30mpa弯沉305.4（0.01mm）6路面部分路面

19、类型沥青混凝土路面路面设计弯沉值AC-13C16.9(0.01mm)AC-20C18.2(0.01mm)AC-25C19.8(0.01mm)水泥稳定碎石5%33.2(0.01mm)水泥稳定碎石3.5%63.6(0.01mm)级配碎石弯沉305.4（0.01mm）路面结构组成机动车道（总厚度81cm）4cm厚AC-13C（SBS）粘层PC-3，0.3-0.6L/6cm厚AC-20C粘层PC-3，0.3-0.6L/8cm厚AC-25C封层1cm，PC-1，0.5kg/透层AL（M）-1，0.7-1.5L/20cm厚5%水泥稳定碎石20cm厚3.5%水泥稳定碎石22cm级配碎石垫层非机动车道（总厚度

20、46cm）4cm厚AC-13C（SBS）粘层PC-3，0.3-0.6L/6cm厚AC-20C封层1cm，PC-1，0.5kg/透层AL（M）-1，0.7-1.5L/20cm厚5%水泥稳定碎石15cm级配碎石垫层人行道（总厚度28cm）6cm厚深灰色吸水砖2cm厚1:3水泥砂浆20cm厚3.5%水泥稳定碎石排水工程类型流动方向布置管材及接口、基础检查井及雨水口雨水系统道路双侧布置，据道路中心线15.5mK3+220-K3+891段雨水自西向东，在K0+891处汇合后排入古塘排渍道。K3+933-K4+495段雨水自西向东，K4+495-K5+685段雨水自东向西在K4+495处汇合后由北最终排至

21、万寿湖电排站规划进水渠道K5+723-K6+247.029段雨水自西向东，在K5+723处汇合后排入古塘排渍道。 Dn1350以下雨水管采用承插式级钢筋混凝土管，接口采用氯丁橡胶圈（O型）密封；dn1350以上雨水管采用企口式级钢筋混凝土管，接口采用氯丁橡胶圈（q型）密封，具体做法详参国标04S516（P23页）。 管道基础采用带状混凝土（管枕基础）。1、雨、污水管每隔30-40m设一座钢筋混凝土检查井（06MS201-3），每隔一定距离设置沉泥井，沉泥井落底深度为0.3m。2、雨污水根据两侧企业、小区排水需设置接户井，接户井预留口均采用预埋一接管子后封堵。3、考虑到施工车辆碾压，检查井井盖均

22、采用重型球墨铸铁井盖、井座，井内置安全挂网。4、雨水口采用边沟式双篦雨水口，与接户井位置冲突时往上游移开2m布置，在交叉口处适当加密布置，雨水口深度为1.3m，超深0.3m便于清掏，采用球墨铸铁篦圈、篦子，雨水口连接管采用dn300 级钢筋混凝土管。污水系统布置在道路北侧，距道路中心线11.5m桩号K4+085-K6+282段污水自翠林南路CW1-1污水井，自东向西，在K4+085汇合瓦良格路转输污水后，向南穿道路接至拟建污水提升泵站（道路南侧、古塘排渍道以东）污水管道均采用HPDE缠绕增强管（B型结构），环刚度不小于10KN/。管道基础采用中粗砂（06MS201-2,54页），管道接口采用电

23、熔连接。桥涵工程结构形式设计概要钢筋混凝土结构2孔B*H=6*4箱涵顶、底板厚0.5m，侧壁厚0.45m。箱涵主体采用C35混凝土，砼垫层采用15cm厚C15混凝土，垫层采用砂砾垫层，厚度100cm。弱电工程管道材料分类PVC-U110聚氯乙烯管直线部分铺设12孔（34）SC100镀锌钢管 电缆过路保护管管道基础开挖至原状土上设100mm厚碎石垫层管道埋设及连接PVC-U110管开槽埋设 承插式连接镀锌钢管开槽埋设、焊接连接人（手）孔井小型直通型人孔井（2.0m1.6m）23个小号三通型人孔井（2.8m1.8m）2个小号四通型人孔井（3.0m1.8m）19个通信手孔井（1.58m1.38m）2

24、5个平面位置布置道路北幅绿化带下2.2.2迎宾大道-莲塘大道道路工程序号项目内容1路线总长1151.171m2道路等级城市主干路3路面设计年限15年4设计速车40km/h5路基部分路基宽度40m路基横断面布置一般路段设计标准断面图3.5m人行道+3.5m非机动车道+2.0m绿化带+22m机动车道 +2.0m绿化带+3.5m非机动车道+ 3.5m人行道=40m设BRT公交站的设计标准横断面3.5m人行道+14.5m车道+2.5m BRT公交站台+16m车道+3.5m人行道=40m路拱横坡1.5填方路基路基填料采用中粗砂回填，一般边坡1:1.5，浸水边坡1:2边坡防护一般路段：植草护坡处于水塘路段

25、：采用浆砌片石护坡，超过水位以上0.5m。承载力要求回弹模量30mpa弯沉310.5（0.01mm）6路面部分路面类型沥青混凝土路面路面设计弯沉值AC-13C机动车道弯沉22(0.01mm)非机动车道弯沉31.5(0.01mm)AC-20C机动车道弯沉25.7(0.01mm)非机动车道弯沉33.2(0.01mm)AC-25C机动车道弯沉30(0.01mm)水泥稳定碎石5%机动车道弯沉35.5(0.01mm)非机动车道弯沉38.1(0.01mm)水泥稳定碎石3.5%机动车道弯沉73.5(0.01mm)非机动车道弯沉75.1(0.01mm)级配碎石弯沉240（0.01mm）C30钢筋砼基层刚性结构

26、，无弯沉值要求C20砼垫层路面结构组成机动车道K0+000K1+0004cm厚AC-13C（SBS）粘层PC-3，0.3-0.6L/8cm厚AC-20C粘层PC-3，0.3-0.6L/30cm厚C30钢筋砼基层20cm厚C20砼30cm级配碎石垫层K1+000K1+0804cm厚AC-13C（SBS）粘层PC-3，0.3-0.6L/5cm厚AC-20C粘层PC-3，0.3-0.6L/7cm厚AC-25C封层1cm，PC-1，0.5kg/透层AL（M）-1，0.7-1.5L/20cm厚5%水泥稳定碎石20cm厚3.5%水泥稳定碎石20cm级配碎石垫层非机动车道K0+000K1+0004cm厚AC

27、-13C（SBS）粘层PC-3，0.3-0.6L/6cm厚AC-20C粘层PC-3，0.3-0.6L/30cm厚C30钢筋砼基层20cm厚C20砼30cm级配碎石垫层K1+000K1+0804cm厚AC-13C（SBS）粘层PC-3，0.3-0.6L/6cm厚AC-20C封层1cm，PC-1，0.5kg/透层AL（M）-1，0.7-1.5L/15cm厚5%水泥稳定碎石15cm厚3.5%水泥稳定碎石20cm级配碎石垫层人行道4cm芝麻白花岗岩人行道板2cm厚M10水泥砂浆15cm厚C15透水混凝土排水工程类型流动方向布置管材及接口、基础检查井及雨水口雨水系统北侧雨水距道路中心线14m，南侧雨水距

28、道路中心线14.5m。K0+030-K0+227段雨水自西向东，汇合后在K0+227处排入百官路西侧明渠。K0+233-K0+490段雨水自东向西，汇合后在K0+233处排入百官路西侧明渠。K0+510-K1+060段雨水自东向西，在K0+520处汇合向北侧接至凤鸣路雨水管。最大设计雨水管径DN1500。Dn1350以下雨水管采用承插式级钢筋混凝土管，接口采用氯丁橡胶圈（O型）密封；dn1350以上雨水管采用企口式级钢筋混凝土管，接口采用氯丁橡胶圈（q型）密封，具体做法详参国标04S516（P23页）。管道基础采用带状混凝土（管枕基础）。1、雨、污水管每隔30-40m设一座钢筋混凝土检查井（0

29、6MS201-3），每隔一定距离设置沉泥井，沉泥井落底深度为0.3m。2、雨污水根据两侧企业、小区排水需设置接户井，接户井预留口均采用预埋一接管子后封堵。3、考虑到施工车辆碾压，检查井井盖均采用重型球墨铸铁井盖、井座，井内置安全挂网。4、雨水口采用边沟式双篦雨水口，与接户井位置冲突时往上游移开2m布置，在交叉口处适当加密布置，雨水口深度为1.3m，超深0.3m便于清掏，采用球墨铸铁篦圈、篦子，雨水口连接管采用dn300 级钢筋混凝土管。污水系统布置在道路南侧，距道路中心线12mK0+150-K0+249段污水自西向东在K0+249接至百官路现状dn500污水管，DW3-DW4为倒虹穿过明渠。K

30、0+251-K0+380段污水自东向西在K0+251接至百官路现状dn500污水管，W1为现状污水检查井。K0+519-K1+096段污水自东向西在K0+530汇合凤鸣路南段污水后向北接至凤鸣路污水管。污水管道均采用HPDE缠绕增强管（B型结构），环刚度不小于10KN/。管道基础采用中粗砂（06MS201-2,54页），管道接口采用电熔连接。桥涵工程结构形式设计概要钢筋混凝土结构2孔B*H=3*2箱涵顶、底板厚0.35m，侧壁厚0.3m。箱涵主体采用C30P6混凝土，砼垫层采用10cm厚C15混凝土，垫层采用砂砾垫层，厚度50cm。弱电工程管道材料分类PVC-U110聚氯乙烯管直线部分铺设12

31、孔（34）SC100镀锌钢管 电缆过路保护管管道基础开挖至原状土上设100mm厚碎石垫层管道埋设及连接PVC-U110管开槽埋设 承插式连接镀锌钢管开槽埋设、卡箍式连接人（手）孔井小型直通型人孔井（2.88m2.08m）12个小号三通型人孔井（3.88m2.23m）1个小号四通型人孔井（3.88m2.38m）6个通信手孔井（1.2m0.9m）7个平面位置布置K0+000-K0+240道路南幅人行道下K0+240-K1+080道路北幅机非分隔带下2.3工程典型的平、剖面图2.3.1道路标准断面图迎宾大道莲塘大道道路标准断面图雄溪河105国道道路标准断面图2.3.1路面结构设计图雄溪河105国道路

32、面结构设计图迎宾大道莲塘大道K0+000K1+000路面结构设计图 迎宾大道莲塘大道K1+000K1+080路面结构设计图2.4 工程重点、难点分析与对策2.4.1工程管理重点、难点1、 本项目与厂房、现有排水系统、店铺、村庄、耕地、鱼塘等有交叉，征拆及协调难度大。其中银河城区域属于现况道路，行人、车流量较大，交通导行是工作重点之一，另外道路两侧店铺已经运营，施工过程中可能与店铺商家发生冲突关系，因此，施工协调工作可能较多；雄溪河至105国道段存在现况光缆、民房、鱼塘、村道及一座小山丘（象鼻山）等施工障碍，其中部分光缆属于军用光缆（属路南二炮管辖），征拆难度较大。针对以上情况，我方采取以下对策

33、：（1）针对于银河城交通问题，我方拟采取半幅交替施工的方式，对于施工区域采用围挡进行封闭，围挡外侧张贴企业文化、正能量宣传语等，保证施工现场的外观形象。 （2）根据业主要求制定合理的进度计划，制定业主工作计划，并提交业主，并且在每日情况汇报中加入“需要解决的问题”，不断提醒业主、监理，督促业主尽快解决征拆工作。 （3）根据进度计划合理进行施工组织，技术、生产、商务等部门互相配合，认真编排人、材、机进场采购计划，对征拆完成的区域及时进行施工。 （4）加强与业主、监理之间的沟通，使其能够感受到我方对施工进度的重视，促使业主、监理能够与我方统一工作步调，配合我方尽快解决征拆问题。2.4.2技术管理类

34、重点难点 1、地下交叉管线错综复杂银河城施工范围内有弱电、强电、给水、燃气及现状雨、污水等管线，对我方雨、污水管线及弱电管线施工造成诸多不利：土方开挖难度加大、管道安装不便、部分现况管线标高与设计待建管线产生冲突等，采取以下应对措施： （1）施工前沟通业主及其他管线单位要原管线图纸，现场开挖前人工分段挖探坑探明地下管线情况，管线变换复杂时加密探坑数量。（2）开挖过程中人工开挖为主，机械开挖为辅，尽量不要破坏现有管线，必要时做好现有管线的支护工作。（3）对于设计管线与现有管线标高冲突、现场位置不足以施工等情况，通过与监理、业主、设计沟通，可进行管径变化、增加井室等措施，若情况复杂，必要时采取线路

35、迁改措施。 2、银河城现况雨污水水位较高，同时沟槽开挖时地下水回渗快，造成雨、污水新建及接户的施工非常困难，拟采取以下措施：（1）加大降水力度，增加潜水泵的投入，同时采用封堵上游的方法，加快施工速度。（2）如果采用潜水泵仍旧无法将水控制住，采用气囊堵水的方法：预制适合管径规格的气囊，充气至可以将气囊塞入管口，放入管口后继续充气至降水堵住，然后进行管节安装、井室预制，最后撤出气囊。 3、雄溪河-105国道段地表水丰富、地下水位较高，鱼塘范围大且淤泥较深，清淤难度大，针对该情况，采取以下措施：（1） 对于地表水域面积大、地下水位高，抽水过程中出现四周渗水或泉眼冒水快的情况，我方采取粘土围堰加降水的

36、方式进行排水，降水方式可采取明沟排水、潜水泵抽水、井点降水等方式，确保鱼塘在少水或无水的条件下清淤；（2） 淤泥较深，清淤范围较大，我方采取边开挖边回填的施工方法，步步推进。对于地质较差的部位必须进行处理，处理方式可采取中粗砂换填、块石（或碎石）换填、抛石挤淤，处理后应确保压实度或承载力符合要求，方可继续施工。2.5工程水文地质、气候特征、场地现状及交通环境2.5.1地质特性1、 雄溪河-105国道 拟建道路勘探深度内揭露地层主要有素土（Q4ml）、淤泥1（Q41）、耕表土（Q4pd），第四系全更新统冲积层（Q4al）粉质粘土、淤泥质粉质粘土1、粉质粘土、中砂、砾沙，下伏基岩为第三系粉砂岩。根

37、据岩性及工程地质特性，按公路工程地质勘探规范（JTGC202011）。共划分为5个工程地质岩土层，三个地质亚层，自上而下分述如下： （1）素填土（Q4ml）道路沿线零星分布。灰褐、灰黄、浅黄、黄褐、深灰色，湿饱和、松散状态，主要由粘性土、中细砂等组成，为近年回填而成，欠压实固结。层顶面埋深0.00m，层顶面标高19.0923.78m，层厚0.004.70m。 （2）淤泥（编号1）（Q41）主要分布于道路沿线水塘（鱼塘）、沟渠底部。深灰、灰黑、褐灰、青灰色，饱和、流塑状态，土质细腻，粘性好，含腐殖物，粉砂质较高，具异味，属高压缩性土。层项顶埋深0.001.00，层顶面标高15.3918.16m，

38、平均标高16.89m，厚度0.601.20m，平均厚度0.86m。 （3）耕表土2（Q4pd）拟建道路沿线大部分钻孔见及。灰褐、灰黄、黄褐、深灰色，主要由粘性土组成，含植物根茎，为植被层，湿很湿，松散状态。层顶面埋深0.00m，层顶面标高18.0031.27m，层厚0.400.90m。 （4）粉质粘土（Q4al）道路沿线大部份钻孔分布。灰褐、灰黄、褐黄、黄褐、褐色、灰色，湿，可塑一软塑状态，含铁锰质氧化斑点，似花斑状构造，局部含粉砂质较高。揺振无反应，干强度中等，韧性中等，稍光滑，下部含粉砂质增高，弱透水性。主要物理力学性质w=26.333.8%,平均值29.60%；e=0.7990.989,

39、平均值0.873，Wp=19.824.2%,平均值21.54%; IL=0.410.72,平均值0.607,为中偏高液限土;Es1-2=4.146.56Mpa,平均值4.987Mpa。平均稠度为0.39,属过湿类型土。修正后标准贯入试验击数57击,修正后标准贯入试验平均击数为5.9击。层顶面埋深0.402.80m,层顶面标高16.2119.88m,平均标高17.98m,层厚0.003.20m,平均厚度1.69m。 （5）淤泥质粉质粘土一1(Q4a1) 道路沿线大部份钴孔均有分布。灰黑、深灰、褐灰、灰色,湿一饱和,流塑软塑状态,含粉砂质较高,土质细腻,粘性好。压缩变形大,属高压缩性土。揺振无反应

40、,干强度中等,韧性中等,稍光滑,下部含粉砂质增高,弱透水性。主要物理力学性质w=39.645.7%,平均値42.15%;e=1.0521.214,平均值1.136,Wp=24.331.7%,平均值28.34%;IL=1.071.17,平均值1.123,为高液限土;Es1-2=2.933.48Mpa,平均值3.15Mpa。层顶面埋深1.404.90m,层顶面标高14.7919.08m，平均标高16.40m，层厚0.002.10m,平均厚度1.06m。（6）粉质黏土(Q4a1)道路沿线主要分布于ZK2ZK6钻孔附近。红褐、红黄、砖红、黄褐色，湿,可塑状态,含铁锰质氧化斑点,似花斑状构造,含粉砂质较

41、高,土质结构紧密。摇振无反应,干强度中等,韧性中等,稍光滑,下部含粉砂质较高,似粉土,具弱透水性。主要物理力学性质w=24.526.1%,平均值25.23%; e=0.7220.801,平均值0.770,Wp=20.322.2%,平均值21.47%;IL=0.260.39,平均值0.295.,为中液限土;Es1-2=5.997.67Mpa,平均值7.00Mpa。平均稠度为0.71,属潮湿类型土。实测标准贯入试验锤击数810击,修正后标准贯入试验平均击数为8.8击。层顶面埋深0.700.90m,层顶面标高23.7330.57m,平均标高28.75m,层厚0.004.70m,平均厚度3.54m。
