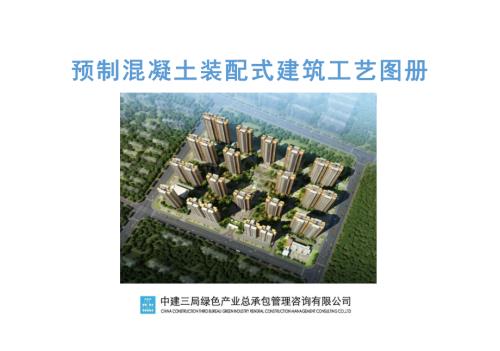

预制混凝土装配式建筑工艺图册.pdf

1、预制混凝土装配式建筑工艺图册预制混凝土装配式建筑工艺图册中建三局绿投公司总承包事业部装配式建筑工艺图册目目 录录一、装配式施工工艺卡一、装配式施工工艺卡.1第一章转换层施工.2第二章预制柱吊装.4第三章预制墙板吊装.8第四章异形墙板吊装.11第五章预制叠合梁吊装.14第六章预制叠合板吊装.17第七章预制阳台吊装.20第八章预制外挂板吊装.23第九章预制楼梯吊装.26第十章灌浆连接.29中建三局绿投公司总承包事业部装配式建筑工艺图册第十一章后浇段连接.32二、传统施工工艺卡二、传统施工工艺卡.35第一章后浇带施工.36第二章砌筑施工.39第三章构造柱、圈梁施工.42第四章砼导墙、过梁及压顶施工.

2、45第五章精确加气块施工.47第六章烟道施工.50第七章条板施工.53第八章防水施工.56中建三局绿投公司总承包事业部装配式建筑工艺图册1一、装配式施工工艺卡一、装配式施工工艺卡中建三局绿投公司总承包事业部装配式建筑工艺图册2第一章第一章转换层施工（全现浇向装配式转换楼层）转换层施工（全现浇向装配式转换楼层）1.1.工艺流程工艺流程钢筋安装模板支设竖向结构混凝土浇筑钢筋校正水平结构混凝土浇筑2.2.控制要点控制要点2.1 转换层分两次浇筑混凝土，竖向结构浇筑至板底停止浇筑，调整竖向钢筋定位，并用短钢筋固定钢筋骨架，防止浇筑水平结构时钢筋偏位。2.2 待水平结构验收完毕后浇筑混凝土，混凝土浇筑时

3、应严格控制成型质量，特别是墙柱根部、反坎等部位，保证结构轮廓顺直，不缺棱掉角，保证楼面平整。2.3 转换层应按深化设计预埋斜支撑连接件，确保定位准确。2.4 楼面混凝土浇筑后应在楼面弹出墙身定位线、控制线、各类中心线及标高控制线，并用红油漆标识清楚，方便吊装时校核。2.5 吊装前应对转换层进行全面质量会诊，排查影响吊装的各种因素，并做好记录。中建三局绿投公司总承包事业部装配式建筑工艺图册33.3.质量要求质量要求3.1 钢套板厚度不小于 3mm，定位孔边到钢板边缘的间距不小于 20mm。3.2 预埋螺栓安装中心线允许偏差 2mm。4.4.质量关键控制点质量关键控制点4.1 预埋插筋须经过两次校

4、核：在浇筑混凝土之前进行第一次校核、混凝土浇筑后初凝之前进行第二次校核。4.2 预埋插筋严禁短缺，短缺会造成锚固深度及，结构受力情况会发生改变且不便于后期位置校正。中建三局绿投公司总承包事业部装配式建筑工艺图册45.5.图例图例钢筋定位钢板钢筋校正中建三局绿投公司总承包事业部装配式建筑工艺图册5第二章第二章预制柱吊装预制柱吊装1.1.工艺流程工艺流程预制柱识别挂钩起吊检查起吊就位钢筋对孔落位安装斜支撑垂直度调整固定松钩2.2.控制要点控制要点2.1 吊装时应根据吊装顺序识别预制柱构件，检查预制柱有无异常情况。2.2 挂钩时应检查鸭舌扣是否牢固扣住吊钉，鸭舌帽是否压住鸭嘴。2.3 构件吊离地面约

5、 500mm 时停止起吊，检查预制柱起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。2.4 预制柱吊至离楼面约 1500mm 时，吊装工人手扶预制柱稳住构件，就位时应注意柱体方向，调整构件方向后，缓缓降落就位。中建三局绿投公司总承包事业部装配式建筑工艺图册62.5 预制柱落位时应使用反光镜检查钢筋对孔情况，有偏差时及时调整。2.6 在四个柱角位置使用垫片进行标高找平。2.7 预制柱内留置的防雷接地引下线应与现浇结构部分可靠连接。2.8 预制柱就位后及时安装斜支撑，进行临时固定。2.9 对单个构件高度超过 10m 的预制柱需增设缆风绳，缆风绳应四面对称布置。3.3.质量要求质量要求3

6、.1 预制柱落位后底部接缝宜为 20mm。3.2 预制柱高度小于 6 米时，垂直度允许偏差 5mm，大于 6 米时允许偏差 10mm。4.4.质量关键控制点质量关键控制点4.1 预制柱位置、标高及垂直度满足要求。中建三局绿投公司总承包事业部装配式建筑工艺图册75.5.图例图例预制柱连接节点示意图预制柱安装就位中建三局绿投公司总承包事业部装配式建筑工艺图册8第三章第三章预制墙板吊装预制墙板吊装1.1.工艺流程工艺流程预制墙板识别挂钩起吊检查起吊就位钢筋对孔落位安装斜支撑垂直度调整临时固定松钩2.2.控制要点控制要点2.1 吊装时应根据构件吊装顺序识别预制外墙板，检查构件有无异常情况。2.2 当构

7、件较大或较重时应使用专用吊梁。2.3 挂钩时应按方案选择正确的吊点挂钩，检查鸭舌扣是否牢固扣住吊钉，鸭舌帽是否压住鸭嘴。2.4 起吊时构件吊离地面约 500mm 停止起吊，检查构件起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。中建三局绿投公司总承包事业部装配式建筑工艺图册92.5 预制墙板吊至离楼面约 1500mm 时，吊装工人手扶稳住构件，就位时应注意构件方向，缓缓降落就位。2.6 预制墙板落位时应检查钢筋对孔情况，有偏差时及时调整。3.3.质量要求质量要求3.1 预制墙板底部水平接缝宜为 20mm。3.2 预制墙板垂直度允许偏差 5mm。3.3 预制墙板标高允许偏差 5mm。

8、3.4 预制墙板两侧高低差允许偏差 10mm。4.4.质量关键控制点质量关键控制点4.1 预制墙板位置、标高及垂直度满足要求。4.2 预制墙板垂直度控制以外墙测量为主，内测为辅。中建三局绿投公司总承包事业部装配式建筑工艺图册105.5.图例图例预制外墙板安装节点示意图预制外墙板就位中建三局绿投公司总承包事业部装配式建筑工艺图册11第四章第四章异形墙板吊装异形墙板吊装1.1.工艺流程工艺流程墙板识别挂钩起吊检查起吊就位钢筋对孔落位安装斜支撑垂直度调整临时固定松钩2.2.控制要点控制要点2.1 吊装时应按吊装顺序识别异形预制外墙板，检查构件有无异常情况。2.2 当构件较大或较重时应使用专用吊梁。2

9、.3 挂钩时应按方案选择正确的吊点挂钩，检查鸭舌扣是否牢固扣住吊钉，鸭舌帽是否压住鸭嘴。2.4 飘窗平衡螺母应满足挂钩要求，起吊时应将飘窗平衡螺母作为一个辅助吊点挂钩起吊，确保构件平衡起吊落位。2.5 吊装就位时应核对中心线位置，避免飘窗层间错位。中建三局绿投公司总承包事业部装配式建筑工艺图册122.5“三明治”外墙板吊装就位时应控制墙板外立面平齐，避免影响后期装修。2.6 吊装就位时应控制相邻的接缝，保证上下缝宽均匀，避免出现喇叭形竖缝。2.7 吊装就位时应控制标高，保证落位后构件顶面平齐。2.8 带转角的 PCF 板吊装时应控制转角处层间错台，保证两个立面与相邻构件平齐。3.3.质量要求质

10、量要求3.1 异形墙板垂直度允许偏差 5mm。3.2 异形构件标高允许偏差 5mm。3.3 相邻异形构件竖缝缝宽允许偏差 5mm。3.4 构件吊装时中心线位置允许偏差 5mm。4.4.质量关键控制点质量关键控制点4.1 异形墙板位置、标高及垂直度满足要求。中建三局绿投公司总承包事业部装配式建筑工艺图册135.5.图例图例预制 PCF 板节点示意图预制飘窗就位中建三局绿投公司总承包事业部装配式建筑工艺图册14第五章第五章预制叠合梁吊装预制叠合梁吊装1.1.工艺流程工艺流程构件识别挂钩起吊检查起吊就位吊线检查落位构件校正临时固定松钩2.2.控制要点控制要点2.1 吊装时应根据构件吊装顺序识别构件，

11、检查构件有无异常情况。2.2 当构件较大或较重时使用专用吊具。2.3 挂钩时应按方案要求选择正确的吊点挂钩，检查鸭舌扣是否牢固，是否扣住吊钉，鸭舌帽是否压住鸭嘴。2.4 起吊时构件吊离地面约 500mm 时停止起吊，检查构件起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。中建三局绿投公司总承包事业部装配式建筑工艺图册152.5 预制叠合梁吊至离楼面约 1500mm 时，吊装工人手扶稳住构件，就位时应注意构件方向，缓缓降落就位。2.6 叠合梁落位时使用吊线检查梁中心线与下层楼面梁中心控制线偏差情况，梁两端与墙体搭接均匀，定位调整时避免用钢撬棍直接撬动构件，防治造成构件破损。2.7 叠

12、合梁落位后应通过调节钢支撑来调整梁标高，当梁底部略高出墙体顶面时，应采取塞海绵条等措施封堵构件缝隙。2.8 叠合梁定位调整后应及时采取措施临时固定，避免扰动。2.9 叠合梁两侧边与叠合板或现浇板连接时，应注意外伸钢筋情况，钢筋是否变形，锚固长度是否符合要求。3.3.质量要求质量要求3.1 叠合梁中心线允许偏差 5mm。3.2 叠合梁两端搁置长度允许偏差10mm。中建三局绿投公司总承包事业部装配式建筑工艺图册163.3 叠合梁标高控制在允许偏差 5mm。4.4.质量关键控制点质量关键控制点4.1 叠合梁位置、标高及垂直度满足要求。5.5.图例图例叠合梁吊装梁柱节点安装图中建三局绿投公司总承包事业

13、部装配式建筑工艺图册17第六章第六章预制叠合板吊装预制叠合板吊装1.1.工艺流程工艺流程构件识别挂钩起吊检查起吊就位吊线检查落位构件定位校正松钩摘钩2.2.控制要点控制要点2.1 吊装时应根据构件吊装顺序识别构件，检查构件有无异常情况。2.2 叠合板起吊时应使用专用平衡吊架。2.3 挂钩时应按方案要求选择正确的吊点挂钩，应检查鸭舌扣是否牢固，是否扣住吊钉，鸭舌帽是否压住鸭嘴。2.4 检查挂钩无误后，开始起吊，构件吊离地面约 500mm 时停止起吊，检查构件起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。中建三局绿投公司总承包事业部装配式建筑工艺图册182.5 叠合板吊至离楼面约 1

14、500mm 时，吊装工人手扶稳住构件，就位时应注意构件方向，缓缓降落就位。2.6 叠合板落位时使用吊线检查叠合板中心线与楼面板中心控制线偏差情况，叠合板两端与墙体搭接均匀，定位调整时避免用钢撬棍直接撬动构件，防治造成构件。2.7 叠合板落位后应通过调节钢支撑来调整板底标高，当板底部略高出墙体顶面时，应采取塞海绵条等措施封堵构件缝隙。2.8 叠合板定位后，应注意外伸钢筋情况，钢筋是否变形，锚固长度是否符合要求，并应及时调整。3.3.质量要求质量要求3.1 叠合板中心位置允许偏差 5mm。3.2 叠合板搁置长度宜为 10mm 允许偏差10mm。3.3 叠合板标高允许偏差5mm。中建三局绿投公司总承

15、包事业部装配式建筑工艺图册194.4.质量关键控制点质量关键控制点4.1 独立支撑方向与板底钢筋方向垂直，避免开裂；4.2 浇筑前叠合板四周塞缝密实，避免漏浆；若发生漏浆情况，应及时清理，避免后期清理困难。5.5.图例图例专用吊架起吊叠合板预制叠合板安装节点中建三局绿投公司总承包事业部装配式建筑工艺图册20第七章第七章预制阳台吊装预制阳台吊装1.1.工艺流程工艺流程构件识别挂钩起吊检查起吊就位落位构件位置校正松钩2.2.控制要点控制要点2.1 吊装时应根据构件吊装顺序识别构件，检查构件有无异常情况。2.2 挂钩时应按标识选择正确的吊点挂钩，应检查鸭舌扣是否牢固扣住吊钉，鸭舌帽是否压住鸭嘴。2.

16、3 检查挂钩无误后，开始起吊，构件吊离地面约 500mm 时停止起吊，检查构件起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。2.4 阳台板（空调板）吊至离楼面约 1500mm 时，吊装工人手扶稳住构件，缓缓降落就位。中建三局绿投公司总承包事业部装配式建筑工艺图册212.5 阳台板（空调板）落位时应检查阳台板中心线与楼面中心控制线偏差情况，使用吊线检查阳台层间错台情况。2.6 阳台板（空调板）落位后应通过调节钢支撑来调整板底标高，当板底部略高出墙体顶面时，应采取塞海绵条等措施封堵构件缝隙。2.7 阳台板（空调板）落位后，精确调整定位时避免用钢撬棍直接撬动构件，应采取垫木等成品保护措

17、施，防治造成构件破损。2.8 阳台板（空调板）定位后，应注意外伸钢筋情况，钢筋是否变形，锚固长度是否符合要求。3.3.质量要求质量要求3.1 预制阳台板（空调板）中心线允许偏差 5mm。3.2 预制阳台板（空调板）标高允许偏差5mm。中建三局绿投公司总承包事业部装配式建筑工艺图册224.4.质量关键控制点质量关键控制点4.1 上下拉通线，确保阳台前后左右与上下楼整体竖直对齐。4.2 阳台的支护体系按照悬挑板进行设置，支撑体系按照 30 天进行控制拆除时间。5.5.图例图例预制阳台板节点安装示意图预制阳台就位中建三局绿投公司总承包事业部装配式建筑工艺图册23第八章第八章预制外挂板吊装预制外挂板吊

18、装1.1.工艺流程工艺流程构件识别挂钩水平起吊检查起吊翻转竖直起吊检查竖直起吊就位落位底部螺栓连接校正顶部螺栓连接校正松钩2.2.控制要点控制要点2.1 吊装时应根据构件吊装顺序识别构件，检查构件有无异常情况。2.2 外挂板起吊时应使用专用吊架，起吊时应保持构件平衡。2.3 挂钩时应按标识选择正确的吊点挂钩，应检查鸭舌扣是否牢固扣住吊钉，鸭舌帽是否压住鸭嘴。2.4 检查挂钩无误后，开始起吊，构件吊离地面约 500mm 时停止起吊，检查构件起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。中建三局绿投公司总承包事业部装配式建筑工艺图册242.5 叠合板吊至离楼面约 1500mm 时，吊

19、装工人手扶稳住构件，就位时应注意构件方向，缓缓降落就位。2.6 构件翻转后应重新挂钩，在外挂板吊钉挂钩起吊时应注意吊带两边对称，保持构件平衡。2.7 挂板就位后应用木棍撬动挂板调整精确位置，不应直接使用钢钎，防止破坏挂板。3.3.质量要求质量要求3.1 外挂板高度小于 6 米时，垂直度允许偏差 5mm，大于 6 米时允许偏差 10mm。3.2 外挂板拼缝宽度允许偏差5mm。4.4.质量关键控制点质量关键控制点4.1 接缝位置防水措施到位，避免渗漏。中建三局绿投公司总承包事业部装配式建筑工艺图册255.5.图例图例预制外挂板安装节点示意图预制外挂板安装展示中建三局绿投公司总承包事业部装配式建筑工

20、艺图册26第九章第九章预制楼梯吊装预制楼梯吊装1.1.工艺流程工艺流程构件识别起吊检查起吊就位落位定位调整松钩2.2.控制要点控制要点2.1 吊装时应根据构件吊装顺序编码识别构件，检查构件有无异常情况。2.2 挂钩时应按标识选择正确的吊点挂钩，应检查鸭舌扣是否牢固扣住吊钉，鸭舌帽是否压住鸭嘴。2.3 检查挂钩无误后，开始起吊，构件吊离地面约 500mm 时停止起吊，检查构件起吊状态是否平稳，是否有异常情况，待构件平稳后方可吊装上楼。2.4 预制楼梯吊至离楼面约 1500mm 时，吊装工人手扶稳住构件，就位时应注意构件方向，缓缓降落就位。中建三局绿投公司总承包事业部装配式建筑工艺图册272.5

21、预制楼梯落位后使用钢撬棍调整构件定位，用卷尺检查楼梯边缘与控制线的距离，调整楼梯的平面位置，用垫片调整楼梯休息平台的标高。2.6 调整楼梯定位时应采取垫木等成品保护措施，防止造成楼梯破损。3.3.质量要求质量要求3.1 预制楼梯吊装定位轴线允许偏差 5mm。3.2 梯段搁置长度允许偏差10mm。4.4.质量关键控制点质量关键控制点3.1 楼梯面标高因重点关注，避免因标高问题造成公共区域装修整体装修面标高。中建三局绿投公司总承包事业部装配式建筑工艺图册285.5.图例图例预制楼梯安装节点示意图预制楼梯吊装就位中建三局绿投公司总承包事业部装配式建筑工艺图册29第十章第十章灌浆连接灌浆连接1.1.工

22、艺流程工艺流程水平接缝清理封仓灌浆料制备注浆溢浆孔封堵灌浆孔封堵填写注浆资料2.2.控制要点控制要点2.1 水平接缝清理应采用鼓风机将接缝内杂物、灰尘清理干净。2.2 当构件较长时应进行分仓，封仓应采用胶条或座浆料封仓。2.3 灌浆料制备时应检测灌浆料流动度，流动度达到要求后制作试件，进行标准养护。2.4 灌浆时环境温度应高于 5以上，必要时，应采取保温加热措施，保证浆料在48h 内温度不低于 10；当环境温度低于 0时不得施工；当环境温度高于 30时，应采取降温措施。中建三局绿投公司总承包事业部装配式建筑工艺图册302.5 灌浆时，待上部溢浆孔浆料溢出时及时用胶塞堵住溢浆孔，待注浆压力达到要

23、求时停止注浆，并用胶塞堵住注浆孔。3.3.质量要求质量要求3.1 灌浆连接接头试件每种规格应制作不少于 3 个试件，并进行抗拉强度检验。3.2 灌浆料制备时应进行流动度检测，初期流动度不小于 300。3.3 灌浆时应制作灌浆料试件，进行标准条件养护，试件规格为 4040160mm。3.4 应控制连通灌浆区域内任意两个灌浆套筒的间距，不应超过 1.5m。3.5 注浆时间应在座浆料强度达到设计强度以后，一般应间隔 4 小时，防止座浆不稳定。4.4.质量关键控制点质量关键控制点4.1 控制好注浆工艺穿插节点，注浆完成 24h 内禁止扰动。4.2 温度低于 5不宜施工，低于 0不得施工。中建三局绿投公

24、司总承包事业部装配式建筑工艺图册315.5.图例图例灌浆料流动性检测注浆成型效果中建三局绿投公司总承包事业部装配式建筑工艺图册32第十一章第十一章后浇段连接后浇段连接1.1.工艺流程工艺流程构件吊装后浇段钢筋安装隐蔽验收竖向模板安装挂架安装混凝土浇筑拆模修补养护2.2.控制要点控制要点2.1 后浇段钢筋安装时，要注意后浇段竖向钢筋定位是否准确，连接是否合格。2.2 预制构件外露钢筋与后浇段水平钢筋应可靠连接，有碰撞情况时应及时处理。2.3 后浇段钢筋安装或模板支设时严禁在灌浆料未达到强度要求时踩踏构件斜支撑，防止斜支撑扰动造成竖向构件垂直度偏差。2.4 支设模板前要检查各类预留预埋是否遗漏，定

25、位是否准确。2.5 竖向后浇段或叠合板板缝支模前应在预制构件两侧粘贴海绵条或分色带，防止模板有缝隙造成漏浆流坠。中建三局绿投公司总承包事业部装配式建筑工艺图册332.6 预制构件两侧边应进行压槽处理，方便后浇段拆模后进行抹灰处理，保证抹灰后与构件表面平齐。2.7 叠合板后浇段拆模后应及时粘贴分色带进行表面处理。2.8“三明治”外墙板后浇段支模时采取单面支撑加固，斜支撑应使用高低两道撑，确保加固措施牢固；外侧板缝应使用塞胶条等方式封堵，待浇筑完成后用砂浆料抹平。3.3.质量要求质量要求3.1 竖向后浇段砼平整度允许偏差 5mm。3.2 竖向后浇段砼垂直度允许偏差 5mm。4.4.质量关键控制点质

26、量关键控制点4.1 端部位置贴胶条，加固到位，避免胀模漏浆。中建三局绿投公司总承包事业部装配式建筑工艺图册34后浇段砼成型效果5.5.图例图例竖向铝模安装中建三局绿投公司总承包事业部装配式建筑工艺图册35二、传统施工工艺卡二、传统施工工艺卡中建三局绿投公司总承包事业部装配式建筑工艺图册36第一章第一章后浇带施工后浇带施工1.1.工艺流程工艺流程根据设计要求留设后浇带后浇带单独模板支撑钢筋除锈、调整剔凿结构混凝土表面浮浆并清理湿润施工缝处的混凝土检查顶板后浇带模板及支撑体系后浇带混凝土浇筑砼养护模板拆除2.2.控制要点控制要点2.1 后浇带模板及支架应独立设置，严禁提前拆除。2.2 在混凝土浇筑

27、前，后浇带两侧应采用木盖板进行全封闭。2.3 钢筋表面的锈渣、混凝土渣应清理干净，钢筋数量、间距满足设计图纸要求。2.4 已浇筑混凝土表面浮浆应清理干净，接缝处混凝土表面应密实、洁净。2.5 浇筑混凝土前浇水充分湿润施工缝处的混凝土，一般不少于 24 小时，残留在混凝土表面的积水应予清除。中建三局绿投公司总承包事业部装配式建筑工艺图册372.6浇筑前先在施工缝处浇筑一层30mm-50mm厚与后浇带混凝土同配比的减石水泥砂浆或涂刷界面剂。2.7 浇筑混凝土时新旧对混凝土结合面需充分振捣，同时注意对底板、外墙止水带的保护。3.3.质量要求质量要求3.1 后浇带须采用高一设计等级的微膨胀抗渗混凝土进

28、行浇筑，不得留施工缝。3.2 后浇带浇筑时间应符合设计要求，混凝土浇筑后应及时养护，养护时间应满足设计及规范要求。3.3 地下室后浇带处应设置止水钢板；止水钢板应连续设置，搭接处双面满焊，凹面朝向迎水面。4.4.质量关键控制点质量关键控制点4.1 后浇带必须设置独立支持体系，浇筑 28d 前独立支撑禁止拆除。中建三局绿投公司总承包事业部装配式建筑工艺图册38后浇带独立支撑后浇带上部封闭5.5.图例图例中建三局绿投公司总承包事业部装配式建筑工艺图册39第二章第二章砌筑施工砌筑施工1.1.工艺流程工艺流程电脑排版施工准备样板施工测量放线立皮数杆、拉线砌筑（机电配合预留洞口）验收2.2.控制要点控制

29、要点2.1 材料质量材料使用前产品龄期需满足设计规范要求，外观完整，进场应有材质证明，强度、密度符合设计要求。2.2 在大面积施工前，必须编制样板实施方案，做砌筑各工序样板。2.3 砌筑前必须进行弹线定位，墙柱中心线、边线、标高控制线。2.4 墙体砌筑前，先编制排砖图在砌体加工区提前加工制作。2.5 墙体砌筑时设置皮数杆，挂线砌筑，要求横平竖直、错缝搭接、砂浆饱满，水平、竖向灰缝顺直。中建三局绿投公司总承包事业部装配式建筑工艺图册402.6 砌体填充墙沿高度 500mm（考虑砖的实际尺寸可按 400/600mm）设置一道拉结筋，拉结筋设置符合规范要求。3.3.质量要求质量要求3.1 砌筑填充墙

30、时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；竖向通缝不应大于 2 皮。3.2蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度及竖向灰缝宽度不应超过15mm。3.3 斜砖待填充墙砌筑完并应至少间隔 14 天后，再“倒八字”砌筑，采用三角形混凝土预制块收口，保证顶砖砂浆饱满。4.4.质量关键控制点质量关键控制点4.1 二次结构设置满足设计及规范要求。中建三局绿投公司总承包事业部装配式建筑工艺图册41砌体结构实测展示5.5.图例图例砌筑成型质量中建三局绿投公司总承包事业部装配式建筑工艺图册42第三章第三章构造柱、圈梁施工构造柱、圈梁施工1.1.工艺流程工艺流程植筋拉拔试验绑扎钢筋墙体

31、砌筑安装模板浇筑混凝土质量验收2.2.控制要点控制要点2.1 砌体填充墙净高大于 4m 时设置混凝土圈梁；净高大于 6m 时，应每 2m 设置一道圈梁。2.2 当墙长大于 5m 时（或墙长超过层高 2 倍）时，应在墙中部（遇有洞口在洞口边）设置构造柱；较大洞口两侧、无约束墙端部应设置构造柱，构造柱设置应满足设计及规范要求。2.3构造柱模板加固，对拉螺杆最下面一道距地面200mm，最上面一道距顶板300mm，中间 500mm 一道。中建三局绿投公司总承包事业部装配式建筑工艺图册432.4 顶部模板装成喇叭式进料口，进料口应比构造柱高出 100mm，确保构造柱顶端的混凝土密实度。2.5 浇筑混凝土

32、时应把进料口满浇，拆模后将突出的混凝土打凿掉即可。3.3.质量要求质量要求3.1 墙体应砌成马牙槎，马牙槎凹凸尺寸不宜小于 60mm，高度不应超过 300mm，马牙槎应先退后进，对称砌筑。马牙槎尺寸偏差每一构造柱不应超过 2 处。3.2 拉结筋应沿墙高度每隔 500mm 设置，伸入墙内不宜小于 600mm，钢筋的竖向位移不应超过 100mm，且竖向移动每一构造柱不得超过 2 处。3.3 设置在灰缝内的钢筋，应居中置于灰缝内，水平灰缝厚度应大于钢筋直径 4mm以上。中建三局绿投公司总承包事业部装配式建筑工艺图册44圈梁与构造柱模板支设4.4.图例图例构造柱上部撮箕口设置中建三局绿投公司总承包事业

33、部装配式建筑工艺图册45第四章第四章砼导墙、过梁及压顶施工砼导墙、过梁及压顶施工1.1.工艺流程工艺流程凿毛绑扎钢筋支设模板浇筑混凝土混凝土养护拆模2.2.控制要点控制要点2.1 厨卫间，楼板、阳台周边，屋面、露台和房间墙体交接处及烟道与楼板交接处必须设置 200mm 高反坎，反坎与结构交界处需进行凿毛处理。2.2 模板采用定型模板、定型卡具，安装牢固，支设模前对导墙部位进行凿毛处理，同时完成线管预埋。2.3 反坎混凝土浇筑前，须浇水湿润，浇筑过程中做好混凝土振捣工作。2.4 砌至窗台板位置即浇筑窗台板，达到一定强度后继续砌筑，严禁工序倒置。中建三局绿投公司总承包事业部装配式建筑工艺图册463

34、.3.质量要求质量要求3.1 混凝土应振捣密实，保证成型质量。3.2现浇窗台板入墙不小于200mm，不足200mm通长设置。窗台板厚度不小于100mm；洞口（大于 300mm，包含门窗洞口）上部，应设置钢筋混凝土过梁，入墙不小于 250mm（同时应符合设计要求）。4.4.图例图例中建三局绿投公司总承包事业部装配式建筑工艺图册47第五章第五章精确加气块施工精确加气块施工1.1.工艺流程工艺流程放线定位预排砖排砖撂底砌筑两周后墙体用发泡胶填实。2.2.控制要点控制要点2.1 拌和粘结剂，按比例将拌合料装入专用料筒内，用手提电动搅拌机搅拌成胶泥状。2.2 拌合料应在 4h 内用完，超过 30min

35、必须重新搅拌使用。2.3 在每皮砌块砌筑前，要用毛刷清理砌块表面浮砂，处理干净后再铺水平、垂直灰缝处的粘结剂、混合砂浆。2.4 砌筑时采用专用刮勺铺浆，带线砌筑，确保砌体平整度。2.5 应预先在相应位置的砌块表面开设凹槽，以便拉墙筋居中放在凹槽砂浆内。中建三局绿投公司总承包事业部装配式建筑工艺图册482.6 精确加气块与框架柱、剪力墙、顶板梁板连接时预留 15-20mm 缝隙，缝隙内采用发泡胶填塞。3.3.质量要求质量要求3.1 填充墙砌筑时拉结筋的位置应与砌块皮数相符合。拉结钢筋应置于开槽中，埋置长度应符合设计要求。3.2 采用粘结剂铺砌的精确加气块墙体的水平灰缝和竖向灰缝的厚度和宽度应为3

36、-4mm，水平灰缝饱满度大于 90%，竖向灰缝饱满度大于 80%。3.3 填充墙砌至接近梁、板底时，应预留一定空隙，待填充墙砌筑完并至少间隔14d 后，再将其用封堵采用。中建三局绿投公司总承包事业部装配式建筑工艺图册49精确加气块砌筑成型效果4.4.图例图例顶部采用发泡剂填塞密实中建三局绿投公司总承包事业部装配式建筑工艺图册50第六章第六章烟道施工烟道施工1.1.工艺流程工艺流程烟道尺寸位置校正首层砂浆找平安装烟道垂直度校核预留孔洞填实满挂钢丝网抹灰养护2.2.控制要点控制要点2.1 安装前应通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安

37、装需要为止。2.2 首层安装时，应先用水泥浆找平地面。2.3 烟道应逐层由下而上安装，安装时必须固定牢固。2.4 严禁吊装时撞击烟道且挂网时锤击烟道。2.5 烟道安装完成后立即做好保护措施，防止烟道被损坏。中建三局绿投公司总承包事业部装配式建筑工艺图册513.3.质量要求质量要求3.1 每层烟道预留洞口中心线与楼板定位线误差应3mm，每层烟道垂直度偏差应3mm。3.2 烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于 150mm。3.3 烟道端面及隔板处应做好密封措施。中建三局绿投公司总承包事业部装配式建筑工艺图册524.4.图例图例烟道节点大样图烟道成型效果图中建三局绿投公司总承包事业部装配式建

38、筑工艺图册53第七章第七章条板施工条板施工1.1.工艺流程工艺流程清理施工作业面弹线、配板、切割补板竖板、临时固定矫正调平安装固定卡固定件防腐去楔、砂浆勾缝2.2.控制要点控制要点2.1 预制条板安装前，应用湿布清洁结构墙面，顶板面相应部位，并涂刷专用界面剂至晾干。2.2 安装预制条板时，应在结构墙（柱）上固定 U 型（或 L 型）钢卡件，基层及条板侧边涂抹粘接剂将墙板对准定位线后方能立板，安装时注意保证条板榫头与榫槽相互连接。2.3 预制条板就位后，使用 2m 靠尺和撬棍调校墙面的垂直度和平整度。中建三局绿投公司总承包事业部装配式建筑工艺图册542.4 调校完成后，在条板下部用木楔进行临时固

39、定，以射钉将条板上部安装的 U型（或 L 型）钢卡件与梁（板）固定，并将挤出板缝的粘接剂及时压进板缝内。2.5 预制条板安装完成后 24h 内，应用 1：2 干硬性水泥砂浆填实底口，7 天后撤出木楔，并灌实孔洞。2.6 预制条板安装完成后两周，方可在条板接缝处粘贴嵌缝带。3.3.质量要求质量要求3.1 预制条板垂直度、平整度偏差应满足规范要求，垂直度偏差5mm，平整度偏差8mm。3.2 预制条板与梁、板、剪力墙接触部位粘接剂需涂满，并使用工具进行多次挤压。3.3 下口塞缝木楔取出时间不得早于 7 天，同时应保证塞缝密实，避免板身下坠导致裂缝。中建三局绿投公司总承包事业部装配式建筑工艺图册55条

40、板安装成型效果4.4.图例图例条板接缝位置填塞抹平中建三局绿投公司总承包事业部装配式建筑工艺图册56第八章第八章防水施工防水施工1.1.工艺流程工艺流程1.1 涂料防水基层处理防水涂料配置及试涂涂刷基层处理剂复杂部位增强处理大面积防水涂料施工卷材隔离层施工混凝土保护层清理工作面1.2 卷材热施工基层处理试铺、定位、弹基准线复杂部位增强处理加热卷材底部热熔胶滚铺卷材辊压、排气、搭接缝粘合、密封卷材隔离层施工混凝土保护层清理工作面。1.3 卷材冷施工基层处理配制粘合砂浆弹基准线试铺大面积铺贴防水卷材复杂部位增强处理搭接封边、收头密封卷材隔离层施工混凝土保护层清理工作面。中建三局绿投公司总承包事业部

41、装配式建筑工艺图册572.2.控制要点控制要点2.1 基层清理应铲除灰渣、油污等附着物，保持基层坚实、平整、洁净。2.2 基层阴阳角应做成圆弧形，阴角直径不小于 50mm，阳角直径不小于 20mm。2.3 对阴阳角、管道根部、水落口等部位应做增强处理。2.4 防水涂料施工应按先细部构造后整体的顺序连续作业，分遍施工至设计厚度，涂料存放时间不得超过规定使用时间。2.5 防水卷材铺贴完成后应通过挤压排出卷材内部空气，确保卷材与基面粘贴紧密。3.3.质量要求质量要求3.1 卷材施工时基面应坚实、平整、洁净，含水率应小于 9%，不得有空鼓、起砂、开裂、脱皮等缺陷。3.2 防水施工时，阴阳角、管道根部、水落口等部位必须先做加强处理。3.3 卷材施工时，长短边搭接应确保搭接长度，搭接宽度允许偏差值10mm。中建三局绿投公司总承包事业部装配式建筑工艺图册58涂料防水施工4.4.图例图例卷材热施工价值创造价值创造品质保障品质保障
