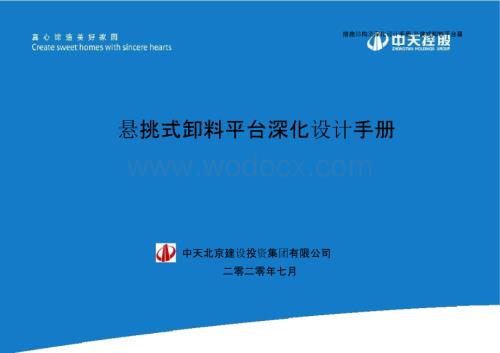

1、措施结构类深化设计手册-悬挑式卸料平台篇悬挑式卸料平台深化设计手册中天北京建设投资集团有限公司二零二零年七月措施结构类深化设计手册-悬挑式卸料平台篇目录第一节 深化目标.1第二节 深化流程.1第三节 出图标准.2第四节 深化清单.4第五节 设计原则及图例.5第 1 页 共 12 页措施结构类深化设计手册-悬挑式卸料平台篇第一节 深化目标通过对悬挑式卸料平台的深化设计，明确编制方案中的设计要求，更有效的指导现场施工。主要为通过编制深化设计内容，使项目技术组、施工组对方案的确定以及细化过程熟悉并掌握，促使方案有效落地，使深化图纸更能指导施工。第二节 深化流程深化设计从脚手架方案编制开始，由技术负责

2、人负责编制工作，深化设计图纸编制完成后，随施工方案一同报公司技术部进行审核。审卸料平台深化设计手册。序号制图标准分项内容解释说明A图幅标准图框尺寸、图款统一采用A2、A3为主要图幅尺寸；、参照附件图框样式（附件：深化图图框.dwg）B图层标准设计原则、制定各专业统一的图层和颜色标准，统一出图（附件：图层线型标准.dwg）。C比例标准设计原则、建筑、结构平面布置图主要采用1：100比例出图；、户型放大、局部放大图主要采用1：50比例出图；、大样、详图主要采用1:25、1：10比例出图；、其他专业类似。D文字要求字体类型、图中文字均用gbcbig.shx、探索者字体，文字宽度比例为0.7。字体大小

3、、图名文字高度采用7mm；、图纸说明文字高度采用5mm；、其余图纸内容中文字高度宜3.5mm；E尺寸标注直线样式超出标记（100），基线间距（0.00），超出尺寸线（100），起点偏移量（250）符号箭头箭头第一项（建筑标记），第二个（建筑标记），引线（实心闭合），箭头大小（100），圆心标记（无），弧长符号（标注文字的前缀），半径标注折弯弯折角度（45.00）文字格式文字样式（gbcbig.shx），文字颜色（ByBlock）,填充颜色（无），文字高度（300），文字位置：垂直（上方），水平（居中），从尺寸线偏移（100），文字对齐（与尺寸线对齐）措施结构类深化设计手册-悬挑式卸料平台篇第

4、2 页 共 12 页第三节 出图标准1.基本制图标准注：深化设计图中严禁出现*示意图字样。第 3 页 共 12 页2.措施结构类深化设计手册-悬挑式卸料平台篇成果图制图、布图参考标准（1）标准图框1）标准图框内容：深化设计标准图框中应包含：专业会签栏；公司名称；图纸备注；深化清单；项目名称；图纸名称。2）标准图框示意图及图签内容说明。（详深化图图框.dwg 文件）图纸深化点深化注意事项平面布置细化（1）平台定位需提前规划，脚手架立杆布置图后，进行卸料平台平面布置，避免与脚手架立杆交叉。（2）卸料平台位置应规避以下部位：a、施工电梯、物料提升机、电梯等附近；b、结构变形缝、后浇带等部位；c、结构

5、房间较小或不利材料倒运的位置。（3）平台的搁置点、拉结点、支撑点应设置在稳定的主体结构上且应可靠连接，不应设置在阳台等悬挑构件。（4）根据工程进度及支模体系策划平台数量，例：木模体系，工期7天一层需400600一个平台。（5）斜拉钢丝绳不得与脚手架立杆、大横杆、小横杆交叉，避免脚手架受力，钢丝绳与杆件的垂直距离不小于150mm平台组成尺寸选型（1）平台悬挑长度不易大于5m，宽度不宜大于2m，均布荷载不应大于5.5KN/，集中荷载不应大于15KN。（2）钢丝绳需选用直径不小于18mm的6*19+1的钢丝绳，钢丝绳与水平梁夹角不得小于45，住宅项目应拉结于水平梁上第二层，公建项目根据层高拉结高度不

6、小于悬挑长度，拉结点应布置在结构梁上。措施结构类深化设计手册-悬挑式卸料平台篇第 4 页 共 12 页第四节 深化清单措施结构类深化设计手册-悬挑式卸料平台篇第 5 页 共 12 页第五节 设计原则及图例图例室外电梯部位深化设计点深化设计原则平面布置图【1】塔吊位置【2】施工电梯位置【3】卸料平台位置【4】悬挑构件位置【5】工字钢布置【6】吊环布置【7】地锚布置【卸料平台位置】布置原则：卸料平台位置应规避以下部位：a、施工电梯、物料提升机、电梯等附近；b、结构变形缝、后浇带等部位；c、结构房间较小或不利材料倒运的位置；平台的搁置点、拉结点、支撑点应设置在稳定的主体结构上且应可靠连接，不应设置在

7、阳台等悬挑构件；平台定位需提前规划，脚手架立杆布置图后，进行卸料平台平面布置，避免与脚手架立杆交叉；绘图原则：标注卸料平台位置、塔吊位置、施工电梯位置等；措施结构类深化设计手册-悬挑式卸料平台篇第 6 页 共 12 页图例部位深化设计点深化设计原则平面布置图【1】主龙骨布置【2】地锚布置【3】吊环布置【4】钢丝绳布置【5】外架布置【6】挡板布置【卸料平台侧面图】布置原则：卸料悬挑长度不宜大于 5m，固定长度不小于 1.5m；次梁间距不大于 1m；用于地锚的楼板厚度不小于 100mm，地貌形式宜采用埋入型锚环，主梁锚固应不少于 2道；主梁每侧钢丝绳不少于2道，每道钢丝绳两端采用钢丝绳夹；吊环应设

8、置在稳定的主体结构上，满足设计承载力要求。绘图原则：标注主梁构造、吊环形式、钢丝绳及钢丝绳卡布置、地锚布置、围挡布置；与外墙、外架的立面关系；措施结构类深化设计手册-悬挑式卸料平台篇第 7 页 共 12 页图例部位深化设计点深化设计原则平面布置图【1】主、次梁构造布置【2】平台底板布置【3】主梁两侧吊环布置【4】钢丝绳布置【5】吊环布置布置【6】地锚布置【卸料平台俯视图】布置原则：主龙骨采用不小于16#工字钢，次梁不小于 14#槽钢，主梁间距不宜大于 2m，次梁间距不大于 1m；平台板采用不下于 3mm花纹钢板；主梁每次不少于 3 个吊环；斜拉钢丝绳不少于 3 道；每道主梁不少于2道地锚次梁布

9、置应避开外架立杆区域绘图原则：标注主、次梁规格、间距，底板规格，吊环规格，地埋数量、间距，钢丝绳规格、数量；卸料平台与外架立杆避开区域；措施结构类深化设计手册-悬挑式卸料平台篇第 8 页 共 12 页图例卸料平台正立面图卸料平台侧立面图部位深化设计点深化设计原则平面布置图【1】卸料平台正立面栏杆布置【2】卸料平台侧立面栏杆布置【3】卸料平台吊环位置【卸料平台框架组成】布置原则：卸料平台栏板高度不小于1200mm，栏板采用硬质挡板，涂刷黄黑相间漆；主梁选用不小于16#工字钢（推荐使用 18#），次梁选用不小于 14#槽钢，间距不大于1m；主梁每侧焊接不少于 3 个拉吊环平台所有焊缝卸料平台所有焊

10、接均采用二氧化碳保护焊。绘图原则：标注主梁规格、间距，次梁规格、间距，平台板材质、规格，主次梁节点焊接工艺；措施结构类深化设计手册-悬挑式卸料平台篇第 9 页 共 12 页部位深化平面布置图【1】吊环平面、立面位置主钢丝绳吊环图例卸料平台中线副钢丝绳吊环 主钢丝绳吊环副钢丝绳吊环【2】吊环做法设计点深化设计原则【3】卸料平台位置【吊环】布置原则：吊环应设置在稳定的主体结构上，承载力满足设计要求；吊环应采用预埋或预埋洞形式设置；埋入型钢筋应深入结构钢筋骨架内，并与钢筋绑扎或焊接牢固，锚固长度不应小于 30d；穿墙型螺栓锚固应在建筑结构对应位置预留空洞，受拉螺栓的直径不小于25mm，紧固螺母不少于

11、 2 个，螺杆漏出螺母端部的长度不小于 3 丝，且不小于 10mm，垫板尺寸不小于100mm*100mm*10mm，吊环内径不小于 50mm；绘图原则：标注同一平面吊环间距，吊环距卸料平台距离；明确吊点的平面、竖向位置措施结构类深化设计手册-悬挑式卸料平台篇部位平面布置图图例深化设计点A25吊环地锚梁结构边缘A21.5钢丝绳A25吊环地锚第一种吊环做法吊环吊环第二种吊环做法第 10 页 共 12 页第三种吊环做法深化设计原则【1】吊环位置【2】吊环做法【吊环】布置原则：吊环应设置在稳定的主体结构上，承载力满足设计要求；吊环应采用预埋或预埋洞形式设置；埋入型钢筋应深入结构钢筋骨架内，并与钢筋绑扎

12、或焊接牢固，锚固长度不应小于 30d；穿墙型螺栓锚固应在建筑结构对应位置预留空洞，受拉螺栓的直径不小于25mm，紧固螺母不少于 2 个，螺杆漏出螺母端部的长度不小于 3 丝，且不小于 10mm，垫板尺寸不小于100mm*100mm*10mm，吊环内径不小于 50mm；绘图原则：标注吊环的选择形式；吊环尺寸，埋入形式；部位平面布置图图例深化设计点【1】地锚螺栓规格螺杆16主梁空隙部位用木方楔紧主梁双螺母A20地锚6根地锚附加筋，同板筋，l=300mm预埋件厚钢板）地锚须压在楼板最下层钢筋下结构板第一种地锚做法第二种地锚做法第三种地锚做法【2】地锚形式【3】附加筋深化设计原则【地锚】布置原则：用于

13、锚固悬挑梁的楼板厚度不小于100mm，且不宜小于120mm，如果小于120mm应采取加强措施，当楼板厚度大于120mm时，可采用买入型钢筋锚固，楼板厚度不大于120mm时，宜采用穿板型螺栓锚固；埋入型应将U型钢筋锚环深入道主体结构钢筋股价内，直径不下于20mm；穿板型锚栓应在楼板预留空洞，下方垫板厚度不下于5mm，锚固螺栓直径不小于20mm；在卸料平台拆除后，采用膨胀砂浆封堵；绘图原则：标注钢丝绳规格、绳夹规格、绳卡规格、安全弯；钢丝绳与吊环连接做法；措施结构类深化设计手册-悬挑式卸料平台篇第 11 页 共 12 页部位平面布置图图例深化设计点【1】钢丝绳吊环吊环节点详图钢丝绳节点详图绳卡节点详图【2】钢丝绳夹【3】钢丝绳与吊环连接形式深化设计原则【斜拉钢丝绳】布置原则：斜拉钢丝绳承载力应具备足够的安全储备，两侧每一道钢丝绳应承载该侧所有荷载；钢丝绳与主梁夹角不小于45，钢丝绳不可接长使用；斜拉钢丝绳的连接应采用专用钢丝绳夹，绳夹数量与钢丝绳一致，且不少于4个；每道钢丝绳夹应不少于4个绳卡，最后一道绳卡应设置一道“安全弯”，当安全弯被拉直后，应立即采取措施；绘图原则：标注钢丝绳规格、绳夹规格、绳卡规格、安全弯；钢丝绳与吊环连接做法；措施结构类深化设计手册-悬挑式卸料平台篇第 12 页 共 12 页措施结构类深化设计手册-悬挑式卸料平台篇第 13 页 共 12 页部位平面布置图图例
