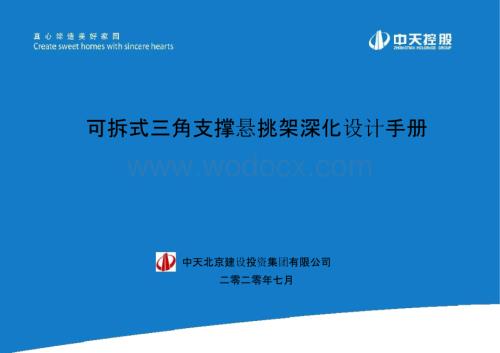

1、可拆式三角支撑悬挑架深化设计手册中天北京建设投资集团有限公司二零二零年七月目录第一节、深化目标.1第二节、深化流程.1第三节、出图标准.2第四节、深化清单.4第五节、设计原则及图例.6第六节、安全计算要点.21第 1 页 共 24 页第一节、深化目标深化设计手册对三角悬挑支撑整体构造、结构特殊部位型钢布置、构造节点做法、悬挑层主体结构安全复核等进行细化、补充和完善，指导技术负责人完善三角悬挑脚手架专项施工方案的编制，以达到施工方案能指导现场实施的目标。第二节、深化流程设计图纸阅读理解明确结构类型、层高、建筑高度等基本概况确定架体类型熟读规范方案编制特殊节点设计，深化点梳理，方案讨论安全计算底图

2、绘制架体深化绘制序号制图标准分项内容解释说明A图幅标准图框尺寸、图款统一采用A2、A3为主要图幅尺寸；、参照附件图框样式（附件：深化图图框.dwg）B图层标准设计原则、制定各专业统一的图层和颜色标准，统一出图（附件：图层线型标准.dwg）。C比例标准设计原则、建筑、结构平面布置图主要采用1：100比例出图；、户型放大、局部放大图主要采用1：50比例出图；、大样、详图主要采用1:25、1：10比例出图；、其他专业类似。D文字要求字体类型、图中文字均用gbcbig.shx、探索者字体，文字宽度比例为0.7。字体大小、图名文字高度采用7mm；、图纸说明文字高度采用5mm；、其余图纸内容中文字高度宜3

3、.5mm；E尺寸标注直线样式超出标记（100），基线间距（0.00），超出尺寸线（100），起点偏移量（250）符号箭头箭头第一项（建筑标记），第二个（建筑标记），引线（实心闭合），箭头大小（100），圆心标记（无），弧长符号（标注文字的前缀），半径标注折弯弯折角度（45.00）文字格式文字样式（gbcbig.shx），文字颜色（ByBlock）,填充颜色（无），文字高度（300），文字位置：垂直（上方），水平（居中），从尺寸线偏移（100），文字对齐（与尺寸线对齐）措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 2 页 共 24 页第三节、出图标准1基本制图标准注：深化设计图中严禁出现*示

4、意图字样。第 3 页 共 24 页措施结构类深化设计手册-可拆式三角支撑悬挑架篇2成果图制图、布图参考标准（1）标准图框1）标准图框内容：深化设计标准图框中应包含：专业会签栏；公司名称；图纸备注；深化清单；项目名称；图纸名称。2）标准图框示意图及图签内容说明。（详深化图图框.dwg 文件）第四节、深化清单深化部位平面图三角支撑剖面图节点图深化设计点安装部位悬挑长度三角支撑间距阳角悬挑板或外凸构件凹廊夹心保温墙体设置钢丝绳吊点安装位置三角支撑规格螺栓孔位置钢丝绳及吊点三角支撑详图三角支撑与连梁连接节点钢丝绳吊点节点措施结构类深化设计手册-可拆式三角支撑悬挑架篇解决的问题（达成的目标）确定三角支撑

5、安装平面位置，尽量避开窗间连梁等部位根据架体离墙距离确定三角支撑水平杆长度，尽量使用标准件在满足承载要求的基础上，放大支撑间距，减少支撑数量减小阳角连梁悬挑长度，保证结构安全合理避开悬挑构件，降低架体搭设难度满足施工要求首先要满足架体承载要求，其次降低施工难度确定吊点平面位置确定三角支撑安装竖向位置确定悬挑及竖向长度保证螺栓具备安装操作空间确定钢丝绳吊点位置、拉结角度确定各杆件规格确定连接方式确定吊点制作方式第 4 页 共 24 页措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 5 页 共 24 页深化部位上部架体平面图深化设计点预制构件预留预埋节点横杆、立杆解决的问题（达成的目标）确定预留

6、预埋位置确定架体横、纵距立面图连墙件架体高度横杆、立杆确定连墙件设置位置确定架体高度确定架体纵距、步距拦腰杆、挡脚板剪刀撑确定安装位置符合规范要求，保证架体整体安全剖面图节点图架体高度横杆、立杆连墙件连墙件节点立杆底座节点架体开口节点确定架体高度，满足作业面防护要求确定架体纵距、步距确定连墙件设置位置确定连墙件设置方式确定底座固定方式符合规范要求，保证架体整体安全措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 6 页 共 24 页第五节设计原则及图例1三角支撑平面图图例深化点安装位置深化原则1、三角支撑应安装于剪力墙或截面不小于200*500mm的梁上，绘图时应予以区分。2、当三角支撑安装于

7、结构边缘时，距离结构边水平距离应不小于 200mm，同时应对内侧穿墙螺栓螺母的安装操作空间进行考虑。3、当三角支撑安装于梁上时，梁应增设抗扭钢筋，并需设计单位确认。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 7 页 共 24 页平面图图例深化点悬挑长度深化原则1、三角支撑悬挑长度应比外排立杆距墙距离长 100mm。2、标准三角支撑长度为1300mm，当悬挑大于此长度时，应另行设计。三角支撑间距1、三角支撑间距宜按照架体立杆间距进行设置，当不能按照立杆纵距设置时，采用连梁作为架体支撑。2、当架体跨过门窗洞口时，应尽量调整三角支撑间距，使其安装于窗口两侧墙体上。三角支撑间距最大不超过 1.5

8、 倍立杆纵距。常见问题优化做法措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 8 页 共 24 页平面图深化点图例阳角深化原则1、阳角部位连梁悬挑长度不应大于 1.8m。2、当大于 1.8m 时应布置斜向支撑或斜拉杆。常见问题优化做法平面图深化深化原则图例点当建筑外立面设有空调板等小型悬挑构件时，应调整三角支悬挑撑及立杆位置，竖向避开悬挑板或板；阳台板等大型悬挑构件部外凸位应采用悬挑工字钢进行支构件撑。常见问题优化做法凹廊宽度小于1.8m时，可单侧安装三角支撑搭设架体；当宽凹廊度大于等于1.8m时，应两侧分别安装三角支撑。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 9 页 共 24 页

9、措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 10 页 共 24 页平面图深化点深化原则图例夹心保温墙体设置当三角支撑安装的墙体为保温一体化墙体或预制装配式墙体时，应抠除安装位置的保温板或采取局部加强措施，避免保温损坏。钢丝绳吊点吊点应设置在三角支撑正上方，使钢丝绳与三角支撑方向一致。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 11 页 共 24 页剖面图图例深化点安装位置三角支撑规格螺栓孔位置架体封底钢丝绳及吊点深化原则1、三角支撑应安装于剪力墙或截面不小于 200*500mm 的梁上，绘图时应予以区分。2、如主体结构梁高不够，可采用跨层的方式安装三角支撑架，但这种方式会降低施工效

10、率，应慎重考虑。按三角支撑规格绘制出悬挑长度、垂直高度。三角支撑间距按照架体立杆间距进行设置，最大不超过1.5倍立杆纵距。悬挑架体下部采用模板或花纹钢板进行封底。钢丝绳吊点位于三角支撑正往上方，钢丝绳拉结角度不小于 45 度。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 12 页 共 24 页节点图深化点深化原则图例三角支撑详图1、确定各杆件规格，标准三角支撑规格如图所示，壁厚宜为 6mm。2、确定焊接位置，焊缝为角焊缝，方钢四周满焊，焊缝高度应为杆件壁厚。3、确定螺栓孔位置及螺栓规格。焊缝10mm焊缝10mm梁上三角支撑悬挑架设计图焊缝10mm三角支撑详图安装效果图。措施结构类深化设计手

11、册-可拆式三角支撑悬挑架篇第 13 页 共 24 页节点图图例深化点连梁节点深化原则1、连梁可选用工字钢或槽钢，布置于立杆底部。2、三角支撑与连梁可采用 U 形压环进行连接，也可采用点焊的形式进行连接。阳角、悬挑板节点明确节点加强措施。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 14 页 共 24 页节点图图例深化点架体底部封闭节点钢丝绳吊点节点深化原则悬挑架体下部采用模板或花纹钢板进行封底。1、钢丝绳吊点可采用吊环或锚环的形式制作，钢筋采用直径不小于 20mm的圆钢。2、吊环焊接区焊缝高度不小于 5mm，焊接长度不小于 100mm，吊环双侧满焊；内侧采用双螺母固定，下部设置垫片。3、锚

12、环高度不大于 120mm，下部设置锚固弯钩，长度不小于 30d；弯钩直径长度不小于 100mm措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 15 页 共 24 页节点图深化点图例预制构件预留预埋节点深化原则确定三角支撑安装位置，在相应位置设置穿墙螺栓套筒、保温板开洞或设置加固支撑件。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 16 页 共 24 页2上部架体平面图图例深化点横杆、立杆深化原则1、架体立杆横距根据脚手板宽度确定，一般不大于 900mm。2、立杆纵距不应大于 1500mm，局部超长时应单独验算。连墙件1、连墙件按照 2 步 3 跨进行设置，距离脚手架主节点距离不大于200

13、mm。2、平面图中需标明拉结点位置。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 17 页 共 24 页平面图图例深化点架体高度横杆、立杆拦腰杆、挡脚板剪刀撑深化原则三角支撑悬挑架每段悬挑高度应小于 20 米。1、立杆纵距不应大于 1500mm，局部超长时应单独验算。2、脚手架布步距不大于 1800mm。1、拦腰杆上栏杆高度为 1200mm，中栏杆居中设置。2、作业层底部设置挡脚板1、每道剪刀撑应为布置 4 跨6 跨，宽度为 6m9m。2、剪刀撑斜杆与水平面的倾角应为4560。3、剪刀撑从底至顶全面连续布置。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 18 页 共 24 页剖面图图例

14、深化点架体高度横杆、立杆深化原则1、三角支撑悬挑架每段悬挑高度应小于 20 米。2、架体顶部应高出作业层 1500mm。1、立杆横距不应大于 900mm。2、脚手架布步距不大于 1800mm。3、拦腰杆上栏杆高度为 1200mm，中栏杆居中设置。4、作业层底部设置挡脚板连墙件连墙件按照两步三跨设置，距脚手架主节点距离不大于 200mm。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 19 页 共 24 页节点图深化点深化原则图例连墙件节点1、连墙件宜设置在结构洞口位置，采用钢管+扣件进行连接。2、山墙等没有洞口的部位可采用螺栓或焊缝连接。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第 20

15、 页 共 24 页立杆底座节点悬挑架立杆底部应设置固定支座，可选用定型夹具或在悬挑支撑上焊接定位套管。架体开口节点1、开口型双排脚手架的两端均必须设置横向斜撑,横向斜撑应在同一节间,由底至顶层呈之字型连续布置。2、脚手架在塔吊、电梯、物料提升机、卸料平台等需要断开处,除设置连墙件外还应设置横向斜撑。措施结构类深化设计手册-可拆式三角支撑悬挑架篇第六节、安全计算要点序号计算步骤计算内容计算工具计算要点1架体及连梁架体横距、纵距、步距连墙件布置连梁承载1、架体纵距按照最大布置间距取值；2、施工荷载、脚手板铺设层数、同时作业层数应与方案一致；PKPM 施工计算软件/品茗 3、风荷载按项目属地 10
