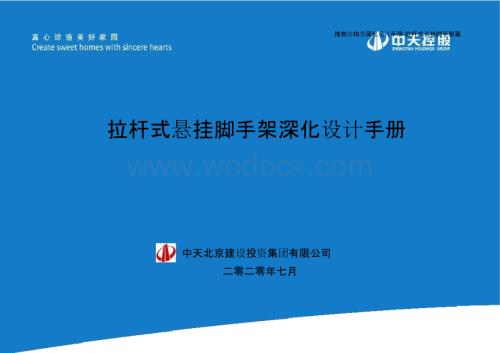

1、措施结构类深化设计手册-拉杆式悬挂脚手架篇拉杆式悬挂脚手架深化设计手册中天北京建设投资集团有限公司二零二零年七月措施结构类深化设计手册-拉杆式悬挂脚手架篇目录第一节 深化目标.1第二节 深化流程.1第三节 出图标准.2第四节 深化清单.4第五节 设计原则及图例.6第六节 安全计算要点.24第 1 页 共 27 页措施结构类深化设计手册-拉杆式悬挂脚手架篇第一节 深化目标通过对工程外脚手架的深化设计，明确编制方案中的设计要求，更有效的指导现场施工。主要为通过编制深化设计内容，使项目技术组、施工组对方案的确定以及细化过程熟悉并掌握，促使方案有效落地，使深化图纸更能指导施工。第二节 深化流程深化设计

2、从脚手架方案编制开始，由技术负责人负责编制工作，深化设计图纸编制完成后，随施工方案一同报公司技术部进行审核。审核通过后才能组织现场按方案进行施工。具体流程如下：序号制图标准分项内容解释说明A图幅标准图框尺寸、图款统一采用A2、A3为主要图幅尺寸；、参照附件图框样式（附件：深化图图框.dwg）B图层标准设计原则、制定各专业统一的图层和颜色标准，统一出图（附件：图层线型标准.dwg）。C比例标准设计原则、建筑、结构平面布置图主要采用1：100比例出图；、户型放大、局部放大图主要采用1：50比例出图；、大样、详图主要采用1:25、1：10比例出图；、其他专业类似。D文字要求字体类型、图中文字均用gb

3、cbig.shx、探索者字体，文字宽度比例为0.7。字体大小、图名文字高度采用7mm；、图纸说明文字高度采用5mm；、其余图纸内容中文字高度宜3.5mm；E尺寸标注直线样式超出标记（100），基线间距（0.00），超出尺寸线（100），起点偏移量（250）符号箭头箭头第一项（建筑标记），第二个（建筑标记），引线（实心闭合），箭头大小（100），圆心标记（无），弧长符号（标注文字的前缀），半径标注折弯弯折角度（45.00）文字格式文字样式（gbcbig.shx），文字颜色（ByBlock）,填充颜色（无），文字高度（300），文字位置：垂直（上方），水平（居中），从尺寸线偏移（100），文字对齐

4、（与尺寸线对齐）措施结构类深化设计手册-拉杆式悬挂脚手架篇第 2 页 共 27 页第三节 出图标准1基本制图标准注：深化设计图中严禁出现*示意图字样。第 3 页 共 27 页措施结构类深化设计手册-拉杆式悬挂脚手架篇2成果图制图、布图参考标准（1）标准图框1）标准图框内容：深化设计标准图框中应包含：专业会签栏；公司名称；图纸备注；深化清单；项目名称；图纸名称。2）标准图框示意图及图签内容说明。（详深化图图框.dwg 文件）序号深化部位深化点深化要求1平面布置图塔吊位置及附着塔吊与外墙位置关系，附着在外墙的具体位置施工电梯位置施工电梯基础大小、附着以及与外墙结构相对位置卸料平台布置卸料平台位置、

5、锚固、钢丝绳拉结以及与架体的关系工字钢布置工字钢设置长度、相对位置、转角设置、横梁设置与结构关系立杆布置立杆大小、横距、纵距、外墙距离，屋面造型、外墙造型距离、施工电梯、卸料平台关系连墙件布置水平距离尺寸、内外立杆拉结满足规范要求预埋件布置标注具体位置，钢筋位置间距与预埋件关系以及固定措施剖切点位置编制关键位置剖切点，如阳台、山墙、窗间墙等2立面图塔吊高差布置标注相邻塔吊高差，外架高度、出屋面电梯机房高度以及防护高度施工电梯高度施工电梯与外架的高度关系，安装高度剪刀撑布置剪刀撑搭接位置、尺寸及十字交叉位置尺寸，转角竖向位置卸料平台位置卸料平台竖向位置、拟安装的模拟位置，拉结位置拉杆位置（4个立

6、面）拉杆上端在外墙上的定位尺寸、位置安全网布置立面安全网的搭接位置、合理划分区域、立面图牌位置、大小外架立杆尺寸及搭接立杆的竖向接茬位置、接茬方式外架横杆尺寸及搭接横杆的竖向接茬位置、接茬方式3剖面图阳台位置剖面悬挑工字钢位置、形式；立杆数量、形式、位置；立杆布置形式、位置尺寸窗户位置剖面悬挑工字钢位置、形式；立杆数量、形式、位置；立杆布置形式、位置尺寸措施结构类深化设计手册-拉杆式悬挂脚手架篇第 4 页 共 27 页第四节 深化清单序号深化部位深化点深化要求山墙位置剖面悬挑工字钢位置、形式；立杆数量、形式、位置；立杆布置形式、位置尺寸外架立杆设置立杆的位置、离墙距离、大横杆、小横杆位置及距离

7、、立杆竖向搭接位置悬挑钢梁设置钢梁的锚固、悬挑长度、锚固位置、阳台部位的受压位置斜拉杆设置拉杆的上端锚固方式、锚固点位置、下端拉结形式、尺寸4节点详图电梯与架体交叉电梯与架体的连接部位底部、四周、顶部关系工字钢、钢拉杆工字钢的几何尺寸、锚固厚度、螺栓孔位置、拉杆的几何尺寸及配件形式；脚手架拉节点拉节点形式、高度、覆盖范围、预埋方式脚手架底部封闭底部封闭的形式、材质、施工顺序、施工工艺5加工清单外架钢管使用清单钢管的规格、数量、部位、总量、刷油漆用量、使用时间悬挑工字钢清单工字钢规格、形式、使用部位、总量、使用时间拉杆加工清单拉杆规格、形式、使用部位、总量、使用时间措施结构类深化设计手册-拉杆式

8、悬挂脚手架篇第 5 页 共 27 页措施结构类深化设计手册-拉杆式悬挂脚手架篇第 6 页 共 27 页部位图例深化设计点比 例ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司实 名签 名日 期设图计名审核项目负责校 对建设单位工程名称工程编号项目名称项目编号专 业设计阶段图 号日 期出图章第五节 设计原则及图例平面布置图【1】塔吊位置及附着【2】施工电梯位置深化设计原则【3

9、】卸料平台布置【4】工字钢布置【5】立杆布置【6】连墙件布置【7】预埋件布置【塔吊、施工电梯】布置原则：塔吊与施工电梯布置在建筑物南、北侧，避免影响塔吊拆除；不可避免布置在同侧时，电梯布置在塔吊平衡臂以外；考虑室内运输，电梯布置在南侧阳台部位，阳台设回顶；楼层电梯进出口位置宽度满足小推车出入要求；但双龙电梯可根据施工进度及电梯数量自行确定绘图原则：标注塔吊与外墙距离、附着与脚手架位置尺寸，高度；施工电梯基础尺寸、箱笼大小；距离外墙尺寸，施工电梯导轨架尺寸；2#施工电梯位置塔吊位置措施结构类深化设计手册-拉杆式悬挂脚手架篇第 7 页 共 27 页部位图例深化设计点比 例实 名签 名日 期设图计名

10、设计阶段审 核项目负责校 对ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司建设单位工程名称工程编号项目名称项目编号专 业图 号日 期出图章平面布置图【1】塔吊位置及附着【2】施工电梯位置深化设计原则【3】卸料平台布置【4】工字钢布置【5】立杆布置【6】连墙件布置【7】预埋件布置【卸料平台布置】布置原则：布置在建筑物中部，便于材料倒运；同施工电梯一个平面时，考虑工字钢布置、

11、立杆间距、室内运输确定位置；立杆间距满足平台宽度，避免出现卸料平台中部有立杆现象；设置平台位置考虑反梁等结构，平台钢丝绳与横杆保持一定距离；几何尺寸及锚固（不宜超过 5m等满足JGJ80-6.4）绘图原则：卸料平台位置、尺寸、悬挑长度、锚固与相邻架体之间关系；设置一定数量的平台满足使用要求；卸料平台材料区域划分（根据实际确定有无需要划分）2#卸料平台措施结构类深化设计手册-拉杆式悬挂脚手架篇第 8 页 共 27 页部位图例深化设计点比 例实 名签 名日 期设图计名项目名称项目编号专 业设计阶段审 核项目负责校 对ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭

12、州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司建设单位工程名称工程编号图 号日 期出图章平面布置图【1】塔吊位置及附着【2】施工电梯位置【3】卸料平台布置深化设计原则【4】工字钢布置【5】立杆布置【6】连墙件布置【7】预埋件布置【工字钢、立杆布置】布置原则：螺栓式拉杆悬挑工字钢不布置在阳台悬挑梁部位，不可避免时，可采用悬挑工字钢，使阳台不受压力；阳台部位必须使用拉杆悬挑工字钢时，按照规范要求采用加固措施，必要时组织专家论证；工字钢悬挑长度尽量保持在一种

13、或两种尺寸，便于加工制作和安装；非螺栓式悬挑工字钢在阳台部位悬挑时，可采用整体圆钢拉杆，圆钢拉杆配合花篮螺杆使用；转角布置时宜采用一体式悬挑工字钢，使悬挑部位受力合理，采用可旋转形式设置时，需要设置横向次龙骨，保证侧向刚度；螺栓式悬挑工字钢措施结构类深化设计手册-拉杆式悬挂脚手架篇第 9 页 共 27 页部位图例深化设计点比 例设计阶段实 名签 名日 期设图计名审 核项目负责校 对ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号

14、(甲级)A133000083中天北京建设投资集团有限公司建设单位工程名称工程编号项目名称项目编号专 业图 号日 期出图章平面布置图【1】塔吊位置及附着【2】施工电梯位置深化设计原则【3】卸料平台布置【4】工字钢布置【5】立杆布置【6】连墙件布置【7】预埋件布置【工字钢、立杆布置】布置原则：设置距离梁底高度满足设计要求，无设计要求时可与设计院沟通确定（拉杆拉节点位置同此设置要求）立杆设置宽度满足施工人员操作要求（800mm左右），距离墙体 200-300 考虑立杆纵距考虑 1.5 米倍；绘制原则工字钢的距离墙体边尺寸位置、悬挑长度、锚固长度、布置位置；相对尺寸；工字钢在施工电梯、卸料平台、塔吊附

15、着及相对位置关系，详细尺寸工字钢位置阳台位置单独特殊说明及标准；措施结构类深化设计手册-拉杆式悬挂脚手架篇第 10 页 共 27 页部位图例深化设计点比 例实 名签 名日 期设图计名设计阶段审核项目负责校 对ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司建设单位工程名称工程编号项目名称项目编号专 业图 号日 期出图章立面图【1】塔吊位置及附着【2】施工电梯位置深化设计原则

16、【3】卸料平台布置【4】工字钢布置【5】立杆布置【6】连墙件布置【7】预埋件布置（阳台部位）【连墙件、预埋件布置】布置原则：连墙件设置间距满足计算书要求；连墙件设置形式满足计算要求；不满足设置要求时，在主节点位置设置其他连接措施；预埋件的设置位置考虑线管布走向或线盒位置，不可避免时，调整工字钢位置；预埋件预留考虑尽量不穿过阳台两侧剪力墙绘制原则 连墙件布置在梁内，考虑梁高；连墙件位置、长度、数量 1:1绘制，按施工时考虑；预埋位置、数量、螺栓间距、底板钢筋 连接形式；措施结构类深化设计手册-拉杆式悬挂脚手架篇第 11 页 共 27 页部位图例深化设计点比 例ZHONGTIAN CONSTRUC

17、TION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司实 名签 名日 期设图计名审核项目负责校 对项目名称项目编号专 业设计阶段建设单位工程名称工程编号图 号日 期出图章施工电梯电梯机房立面图【1】塔吊高差布置【2】施工电梯高度【3】剪刀撑布置【4】卸料平台位置【5】拉杆位置深化设计原则【6】安全网布置【7】立杆、横杆尺寸及搭接【塔吊、电梯布置】布置原则：塔吊、施工电梯、架体高度之间的高差满足施工进度要求，同时不产

18、生交叉现象，固定高差避免交叉；塔吊附着不与立杆设置交叉；尽量不调整塔吊附着固定尺寸施工电梯与外架保持一定距离，当设置接料平台时，不得与外架发生连接；施工电梯建议采用翻版平台，便于外架布置；绘制原则塔吊与外架的水平距离、屋面电梯机房外架顶部与塔吊的关系；施工电梯与外架的关系；措施结构类深化设计手册-拉杆式悬挂脚手架篇第 12 页 共 27 页部位图例深化设计点比 例地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083ZHONGTIAN CONSTRUCTION GROUP C

19、O.LTD专业设计阶段实 名签 名日 期设图计名审 核项目负责校 对中天北京建设投资集团有限公司建设单位工程名称工程编号项目名称项目编号图 号日 期出图章两个以上扣件两个以上扣件两个以上扣件装饰分隔线剪刀撑斜杆与地面的倾角剪刀撑跨越立杆的最多根数立面图【1】塔吊高差布置【2】施工电梯高度【3】剪刀撑布置【4】卸料平台位置深化设计原则【5】拉杆位置【6】安全网布置【7】立杆、横杆尺寸及搭接【剪刀撑、卸料平台布置】布置原则：剪刀撑布置要连续，转角部位不得断开；剪刀撑上到顶、下到底不得间断，角度考虑在4560度之间；剪刀撑宽度不应小于 4跨，且不应小于 6m；详细具体满足JGJ130 规范 操作平台

20、的搁置点、拉结点、支撑点应设置在稳定的主体结构上，且应可靠连接；严禁将操作平台设置在临时设施上；操作平台的结构应稳定可靠，承载力应符合设计要求；具体满足JGJ80 第 6.4 节内容。绘制原则剪刀撑长度、角度、搭接位置、各立面交圈；卸料平台高度与架体关系，设置位置及外部尺寸；埋入结构措施结构类深化设计手册-拉杆式悬挂脚手架篇第 13 页 共 27 页部位图例深化设计点立面图【1】塔吊高差布置中天北京建设投资集团有限公司比 例地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A13300008

21、3ZHONGTIAN CONSTRUCTION GROUP CO.LTD专业设计阶段实 名签 名日 期设图计名审 核项目负责校 对建设单位工程名称工程编号项目名称项目编号图 号日 期出图章两个以上扣件主节点预埋管拉接点扣件连墙杆预埋管直角扣件垫木与墙体拉接短钢管大横杆小横杆立杆连墙杆窗洞口刚性拉接短钢管直角扣件连向脚手架垫木纵向水平杆竹杆立杆（铁丝绑扎）安全网纵向水平杆脚手架外防护【2】施工电梯高度【3】剪刀撑布置【4】卸料平台位置【5】拉杆位置深化设计原则【6】安全网布置【7】立杆、横杆尺寸及搭接【5-7 布置】布置原则：拉杆竖向布置时，保证拉节点与工字钢竖向在一个立面上，使体系受力合理；拉

22、杆拉节点与工字钢不在同一立面上时，计算需要考虑折减系数；安全网布置考虑整面大小，合理布置，尽量满足 6m长度，搭接合理避免接过长；立杆接茬、横杆接茬避免同步同跨等满足规范要求，布置尽量选择长短相匹配；绘制原则拉杆上端节点位置，纵横向立杆的关系；安全网布置以及搭接尺寸立杆、横杆布置及节点情况措施结构类深化设计手册-拉杆式悬挂脚手架篇第 14 页 共 27 页部位图例剖面图【1】阳台位置剖面比 例实 名签 名日 期校设图对计名审核项目负责ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel

23、):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司建设单位工程名称工程编号项目名称项目编号专 业设计阶段图 号日 期出图章【2】窗户位置剖面深化设计点深化设计原则【3】山墙位置剖面【4】外架立杆设置【5】悬挑钢梁设置【6】斜拉杆设置【1-3 布置】布置原则：悬挑工字钢不得受压悬挑阳台；不可避免，需要按照规范增加加固措施，需经过设计同意工字钢不穿剪力墙、不穿剪力墙暗柱；锚栓式拉杆工字钢拉杆角度符合设计要求；绘制原则工字钢的锚固（锚栓）长度、跨度；拉杆的长度、锚固点、上拉点；外架的宽度、离墙距离、立杆固定方式、卸荷要求、步距、大横杆、小横

24、杆位置；拉杆形式一措施结构类深化设计手册-拉杆式悬挂脚手架篇第 15 页 共 27 页部位图例图名比 例实 名签 名日 期审 核项目负责校 对设 计ZHONGTIAN CONSTRUCTION GROUP CO.LTD地址：浙江杭州城星路69号中天国开大厦传真(fax):0571-28059300电话(tel):0571-28059300http:/设计证书编号(甲级)A133000083中天北京建设投资集团有限公司建设单位工程名称工程编号项目名称项目编号专 业设计阶段图 号日 期出图章剖面图【1】阳台位置剖面【2】窗户位置剖面深化设计点深化设计原则【3】山墙位置剖面【4】外架立杆设置【5】悬

25、挑钢梁设置【6】斜拉杆设置【1-3 布置】布置原则：悬挑工字钢不得受压悬挑阳台；不可避免，需要按照规范增加加固措施，需经过设计同意工字钢不穿剪力墙、不穿剪力墙暗柱；锚栓式拉杆工字钢拉杆角度符合设计要求；绘制原则工字钢的锚固（锚栓）长度、跨度；拉杆的长度、锚固点、上拉点；外架的宽度、离墙距离、立杆固定方式、卸荷要求、步距、大横杆、小横杆位置；拉杆形式二部位剖面图图例深化设计点【1】阳台位置剖面拉杆形式二、三阳台悬挑梁承载力设计复核可采用加筋加强处理M22*220，8.8级高强螺栓预埋螺帽指定专利预埋件直径40mm，壁厚3mm镀锌钢管两端焊接18直螺纹套筒拉杆形式二M18,Q235圆钢阳台悬挑梁承

26、载力设计复核可采用加筋加强处理M22*50，4.8级螺栓16定位钢筋连接斜拉杆与悬挑工字钢满焊80*100*8预埋螺帽2M22*220，8.8 级高强螺栓连接钢板与悬挑工字钢满焊指定专利预埋件200高*250宽*12厚阳台位置剖面图预埋22吊环钢筋直径20钢拉杆M22的花篮螺杆抗拉强度60kN拉杆形式三M22的花篮螺杆抗拉强度60kN直径20圆钢钢板四周5mm焊缝100mm*100mm*10mm钢板四周5mm焊缝100mm*100mm*10mm钢板，中间开25mm圆孔钢板，中间开25mm圆孔阳台处工字钢拉杆大样阳台、飘窗处三排立杆拉杆大样【2】窗户位置剖面【3】山墙位置剖面【4】外架立杆设置【

27、5】悬挑钢梁设置【6】斜拉杆设置深化设计原则【外架、悬挑架、斜拉杆布置】布置原则：悬挑工字钢不得受压悬挑阳台；不可避免，需要按照规范增加加固措施，需经过设计同意工字钢不穿剪力墙、不穿剪力墙暗柱；锚栓式拉杆工字钢拉杆角度符合设计要求；绘制原则工字钢的锚固（锚栓）长度、跨度；拉杆的长度、锚固点、上拉点；外架的宽度、离墙距离、立杆固定方式、卸荷要求、步距、大横杆、小横杆位置；措施结构类深化设计手册-拉杆式悬挂脚手架篇第 16 页 共 27 页措施结构类深化设计手册-拉杆式悬挂脚手架篇第 17 页 共 27 页部位详图图例深化设计点深化设计原则【1】电梯与架体交叉【2】工字钢、钢拉杆【3】脚手架拉节点

28、【4】脚手架底部封闭【1】电梯与架体交叉布置原则：架体与电梯独立，不与架体发生连系；架体竖向全部断开，保证两侧架体防护到位绘制原则：施工电梯基础、箱体、轨道、附着、两侧架体、防护等详细位置及尺寸【2】工字钢、钢拉杆布置原则；拉杆式悬挑工字钢的位置、型号规格满足方案设计要求；锚栓式悬挑工字钢型号、规格、焊缝、开孔满足方案设计要求拉杆圆钢配合花篮螺杆体系，拉杆直径、花篮螺杆、配件满足方案要求，拉杆圆钢可调耳板体系 ，拉杆本身及配件满足方案要求绘制原则：深化工字钢埋件、锚板、悬挑长度、底部标高、斜拉位置、螺栓孔、耳板；拉杆体系中个各个配件、详细构造尺寸、允许偏差、相对位置、型号规格；拉杆形式一措施结

29、构类深化设计手册-拉杆式悬挂脚手架篇第 18 页 共 27 页部位详图图例深化设计点深化设计原则【1】电梯与架体交叉【2】工字钢、钢拉杆【3】脚手架拉节点【4】脚手架底部封闭【1】电梯与架体交叉布置原则：架体与电梯独立，不与架体发生连系；架体竖向全部断开，保证两侧架体防护到位绘制原则：施工电梯基础、箱体、轨道、附着、两侧架体、防护等详细位置及尺寸【2】工字钢、钢拉杆布置原则；拉杆式悬挑工字钢的位置、型号规格满足方案设计要求；锚栓式悬挑工字钢型号、规格、焊缝、开孔满足方案设计要求拉杆圆钢配合花篮螺杆体系，拉杆直径、花篮螺杆、配件满足方案要求，拉杆圆钢可调耳板体系 ，拉杆本身及配件满足方案要求绘制

30、原则：深化工字钢埋件、锚板、悬挑长度、底部标高、斜拉位置、螺栓孔、耳板；拉杆体系中个各个配件、详细构造尺寸、允许偏差、相对位置、型号规格；拉杆形式一措施结构类深化设计手册-拉杆式悬挂脚手架篇第 19 页 共 27 页部位图例详图【1】电梯与架体交叉深化设计点深化设计原则【2】工字钢、钢拉杆【3】脚手架拉节点【4】脚手架底部封闭【1】电梯与架体交叉布置原则：架体与电梯独立，不与架体发生连系；架体竖向全部断开，保证两侧架体防护到位绘制原则：施工电梯基础、箱体、轨道、附着、两侧架体、防护等详细位置及尺寸【2】工字钢、钢拉杆布置原则；拉杆式悬挑工字钢的位置、型号规格满足方案设计要求；锚栓式悬挑工字钢型

31、号、规格、焊缝、开孔满足方案设计要求拉杆圆钢配合花篮螺杆体系，拉杆直径、花篮螺杆、配件满足方案要求，拉杆圆钢可调耳板体系 ，拉杆本身及配件满足方案要求绘制原则：深化工字钢埋件、锚板、悬挑长度、底部标高、斜拉位置、螺栓孔、耳板；拉杆体系中个各个配件、详细构造尺寸、允许偏差、相对位置、型号规格；拉杆形式二措施结构类深化设计手册-拉杆式悬挂脚手架篇第 20 页 共 27 页部位详图图例深化设计点深化设计原则【1】电梯与架体交叉【2】工字钢、钢拉杆【3】脚手架拉节点【4】脚手架底部封闭【1】电梯与架体交叉布置原则：架体与电梯独立，不与架体发生连系；架体竖向全部断开，保证两侧架体防护到位绘制原则：施工电

32、梯基础、箱体、轨道、附着、两侧架体、防护等详细位置及尺寸【2】工字钢、钢拉杆布置原则；拉杆式悬挑工字钢的位置、型号规格满足方案设计要求；锚栓式悬挑工字钢型号、规格、焊缝、开孔满足方案设计要求拉杆圆钢配合花篮螺杆体系，拉杆直径、花篮螺杆、配件满足方案要求，拉杆圆钢可调耳板体系 ，拉杆本身及配件满足方案要求绘制原则：深化工字钢埋件、锚板、悬挑长度、底部标高、斜拉位置、螺栓孔、耳板；拉杆体系中个各个配件、详细构造尺寸、允许偏差、相对位置、型号规格；拉杆形式二部位详图图例深化设计点【1】电梯与架体交叉拉杆形式三【2】工字钢、钢拉杆【3】脚手架拉节点【4】脚手架底部封闭深化设计原则【1】电梯与架体交叉布

33、置原则：架体与电梯独立，不与架体发生连系；架体竖向全部断开，保证两侧架体防护到位绘制原则：施工电梯基础、箱体、轨道、附着、两侧架体、防护等详细位置及尺寸【2】工字钢、钢拉杆布置原则；拉杆式悬挑工字钢的位置、型号规格满足方案设计要求；锚栓式悬挑工字钢型号、规格、焊缝、开孔满足方案设计要求拉杆圆钢配合花篮螺杆体系，拉杆直径、花篮螺杆、配件满足方案要求，拉杆圆钢可调耳板体系，拉杆本身及配件满足方案要求绘制原则：深化工字钢埋件、锚板、悬挑长度、底部标高、斜拉位置、螺栓孔、耳板；拉杆体系中个各个配件、详细构造尺寸、允许偏差、相对位置、型号规格；此连接形式可作为卸料平台制作试验合格使用钢丝绳拉环使用措施结

34、构类深化设计手册-拉杆式悬挂脚手架篇第 21 页 共 27 页措施结构类深化设计手册-拉杆式悬挂脚手架篇第 22 页 共 27 页图例部位深化设计点深化设计原则详图【1】电梯与架体交叉【2】工字钢、钢拉杆【3】脚手架拉节点【4】脚手架底部封闭【1】脚手架拉节点布置原则：满足方案设计要求，如两步三跨等，不满足时，局部增加拉结，不小于设计要求；拉结内外立杆，偏移主节点不大于 300mm；绘制原则：体现不同位置点的连接方式；相同时可按一种方式设置；深化主节点位置距离、连接方式；【2】脚手架底部封闭布置原则：架体封闭形式及样式满足方案要求，体现工艺顺序，不得倒置；绘制原则：架体底部封闭材料型号规格、几

35、何尺寸、封闭样式、施工要求及标准简易说明部位加工清单图例深化设计点【1】外架钢管使用清单外脚手架材料进场要求悬挑工字钢材料进场要求拉杆材料进场要求【2】悬挑工字钢清单【3】拉杆加工清单深化设计目的设置目的：深化设计确定具材料和施工工艺后，根据深化内容确定材料的型号、规格、使用部位、购买计划、进场批次、进场数量、进场时间、使用时间，确保分部工程顺利实施。【1】钢管脚手架清单钢管的型号、规格、扣件型号、规格、使用数量进场批次、进场时间；安全防护网规格、数量、进场时间；【2】悬挑工字钢清单悬挑工字钢的型号规格、数量、进场批次、进场时间；【3】拉杆加工清单拉杆、可调尺板、耳板、高强螺栓、螺母垫片型号、

36、规格、数量、进场时间、批次要求、使用时间；措施结构类深化设计手册-拉杆式悬挂脚手架篇第 23 页 共 27 页序号计算内容计算软件参考规范注意事项（主要参数核实确定）编制人审核人1两排脚手架轴力计算PKPM、品茗安全计算JGJ130-201、GB51210-2016、GB架体搭设高度、钢管壁厚、钢管强度折减系数、连墙件布置、钢丝绳卸荷计算、基本风压、风荷载体型系数、风荷载高度变化系数按技术员技术负责人2三排脚手架轴力计算PKPM、品茗安全计算JGJ130-201、GB51210-2016、GB架体搭设高度、钢管壁厚、钢管强度折减系数、连墙件布置、钢丝绳卸荷计算、基本风压、风荷载体型系数、风荷载

37、高度变化系数按技术员技术负责人3悬挑工字钢（试算）PKPM、品茗安全计算JGJ130-201、GB51210-2016、脚手架部分同上；截面特征、悬挑长度、锚固长度、阳台锚固长度、支点计算条件、螺栓直径、板厚、楼板混凝号、钢丝绳是否参与计技术员技术负责人4拉杆悬挑建模计算Sap20003D3S、求解GB50009-2012GB50017-2017受力体系几何尺寸；支座形式、杆件受力形式；杆件的抗拉刚度EA、抗弯刚度EI；节点受力、杆件受力；规范选择、模型计算结果；技术负责公司技术人员6工字钢受弯构件验3D3S、世纪旗云GB50009-2012GB50017-2017剪力、弯矩组合；竖向最大剪力

38、；侧向支座荷载情况；截面塑性发展系数；钢材强度折减系数；截面模量折减系数；按照查询设计参技术负责公司技术人员7钢拉杆轴心受力验3D3S、世纪旗云GB50009-2012GB50017-2017轴心受力设计值；计算长度；XZ面、YZ面两端约束；净截面系数；钢材牌号；钢材强度折减系数；容许长细比参数按照规范及实技术负责公司技术人员8焊缝计算理正结构设计软件GB50661-2011GB50017-2017焊缝的类型选择；焊缝等级、焊接材料；受轴力N、剪力V、弯矩KN.m、扭矩KN-m；核实确定焊件抗压、抗弯、抗拉、抗剪以及焊缝的抗压、技术负责公司技术人员9螺栓计算受拉、受剪计理正结构、世纪旗云JGJ
