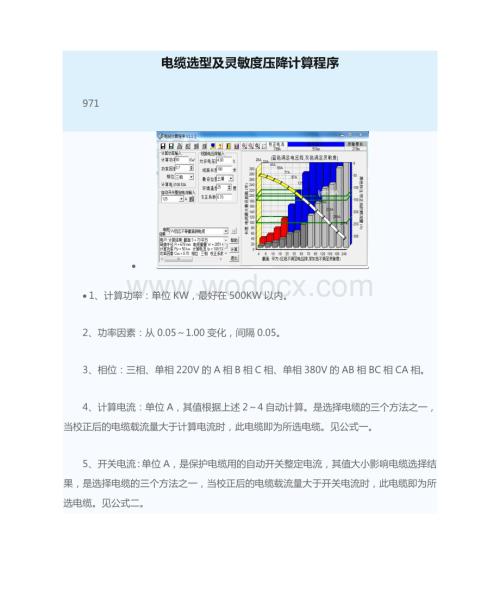

1、电缆选型及灵敏度压降计算程序971 1、计算功率：单位KW，最好在500KW以内。2、功率因素：从0.051.00变化，间隔0.05。3、相位：三相、单相220V的A相B相C相、单相380V的AB相BC相CA相。4、计算电流：单位A，其值根据上述24自动计算。是选择电缆的三个方法之一，当校正后的电缆载流量大于计算电流时，此电缆即为所选电缆。见公式一。5、开关电流：单位A，是保护电缆用的自动开关整定电流，其值大小影响电缆选择结果，是选择电缆的三个方法之一，当校正后的电缆载流量大于开关电流时，此电缆即为所选电缆。见公式二。6、电缆长度：单位m，最好在2000m以内，第三个选择电缆的方法中使用，关系

2、到线路电压降的大小。7、线路压降：第三个选择电缆的方法中的关键性指标，直接决定电缆是否满足要求，最好不超过15。见公式三。8、敷设位置：分空气和土壤。电缆在空气和土壤中的载流量是不一样的，一般空气中略大。三种计算方法都要根据敷设位置，决定取数据库中的哪个载流量值。9、环境温度：单位：摄氏度，不管敷设位置如何，环境温度都会对载流量产生影响，电缆样本中给出的是测量时的温度，环境温度高于样本温度时，载流量会线性减小。10、校正系数：电缆敷设环境是多样的，校正依据源于民用建筑电气设计规范JGJ/T-92中表8.4.5.18.4.5.8。点击详细钮后，弹出校正系数对话框，显示五种校正选择，因构件较复杂，

3、故使用Delphi编程，制成DXDLJZ.DLL库，在VB中调用。11、电缆：启动时自动搜索LIB目录下所有TXT文件，去除后缀，填入电缆列表框，用户所选的电缆，即成为以后数据库文件名。点击详细钮后，弹出电缆数据列表框，显示当前所选电缆的详细数据。12、结果列表框：显示最后计算结果，给出所选电缆截面，计算压降，校正系数，电缆校正载流量，样本中的电缆载流量等。13、计算按钮：进行计算，并选择电缆。14、直方图：显示计算结果。计算公式一：按自动开关整定电流计算空气中：自动开关整定电流 电缆样本空气载流量校正系数样本空气温度 / 环境空气温度土壤中：自动开关整定电流 电缆样本土壤载流量校正系数样本土

4、壤温度 / 环境土壤温度计算公式二：按自动开关灵敏度计算1.3自动开关整定电流瞬动倍数 220V / 电缆相保阻抗计算公式三：按线路压降计算三相：(正负序电阻功率因素COS正负序电抗功率因素SIN)计算电流线路长度1.732 / 38010 线路允许压降单相220V：(正负序电阻功率因素COS正负序电抗功率因素SIN)计算电流线路长度2 / 22010 线路允许压降单相380V：(正负序电阻功率因素COS正负序电抗功率因素SIN)计算电流线路长度2 / 38010 线路允许压降DWG图纸打开后如出现图形缺失，请安装天正电气或天正插件。DWG图纸中如出现字体无法显示，请下载CAD万能字体。请在下载地址上“右键另存为”或者“右
