机电管线综合合理化建议.doc

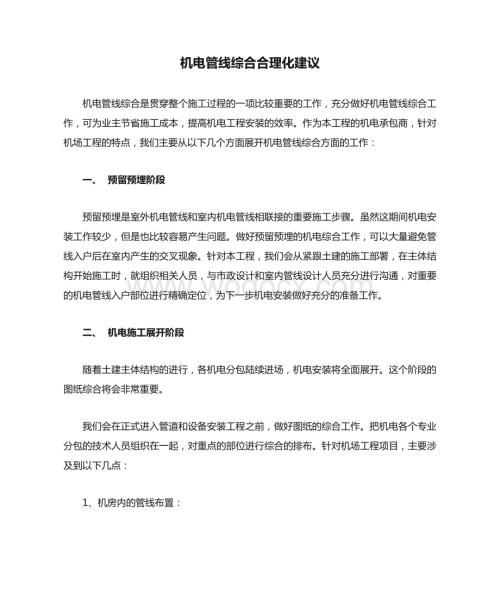

1、机电管线综合合理化建议机电管线综合是贯穿整个施工过程的一项比较重要的工作，充分做好机电管线综合工作，可为业主节省施工成本，提高机电工程安装的效率。作为本工程的机电承包商，针对机场工程的特点，我们主要从以下几个方面展开机电管线综合方面的工作：一、 预留预埋阶段预留预埋是室外机电管线和室内机电管线相联接的重要施工步骤。虽然这期间机电安装工作较少，但是也比较容易产生问题。做好预留预埋的机电综合工作，可以大量避免管线入户后在室内产生的交叉现象。针对本工程，我们会从紧跟土建的施工部署，在主体结构开始施工时，就组织相关人员，与市政设计和室内管线设计人员充分进行沟通，对重要的机电管线入户部位进行精确定位，为

2、下一步机电安装做好充分的准备工作。二、 机电施工展开阶段随着土建主体结构的进行，各机电分包陆续进场，机电安装将全面展开。这个阶段的图纸综合将会非常重要。我们会在正式进入管道和设备安装工程之前，做好图纸的综合工作。把机电各个专业分包的技术人员组织在一起，对重点的部位进行综合的排布。针对机场工程项目，主要涉及到以下几点：1、机房内的管线布置：机场工程所涉及的机房主要有给排水机房、换热机房、消防泵房和空调机房等。机房内管道规格较大，且需要与机电设备进行连接。这部分需要业主提前将各种大型设备确定好，提供机电设备的具体尺寸；同时沟通设计单位提供机电设备的安装部位。这些确定后，即可展开机电管线的布置工作。

3、针对各种管线，把能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。在一些管线较多的部位，通过计算制作联合的管道支架，既节省空间，又可以节省材料，把整个机房布置得合理整齐。2、出入机房的大型排管：出入机房的管道多为成排布置，我们会根据管道的材质和管道内的流体特征，计算管道重量，编制具体的管道支吊架制作安装方案。3、管道竖井处：管道竖井是管道较为集中的部位，应提前进行管道综合，否则会使管道布置凌乱。我们会对该部位的管道进行分析，根据管道到各个楼层的出口来具体确定管道在竖井内的位置，并在竖井入口处做大样图，标明不同类型的管线的走向、管径、标高、坐标位置。4、走廊内等

4、管线分布较为集中的部位：通常走廊内的管道种类繁多：包括通风管道及冷冻水、冷凝水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水管道及分支管等，容易产生管道纠集在一起的状况。我方会充分考虑各种管道的走向及不同的布置要求，利用有限的空间，集合各个专业分包技术人员，合理的排布管道并制定这些部位的安装大样图，使各种管道合理布置。5、管廊等管线集中且管道走向基本一致的地方：这些部位管道比较大且管道走向基本一致，这些部位我们会与设计及时沟通，制定管道的联合支架方案，这样与各种不同管道单独制作管道支吊架相比，既节省了机电辅助材料用量，又使管道布置整齐美观。三、 装修阶段装修阶段的机电管线安装多为末端管

5、线，管线较为细小，且需要与末端设备进行连接，施工过程中若组织不利，则损坏会比较严重。为此我方准备从以下几个方面展开机电综合工作：1、装修房间内：我方首先会组织各个专业与装修单位进行协调，出具房间吊顶内各种机电末端设备的安装定位图纸并沟通设计进行确认。这项工作完成后，首先组织吊顶内大一些的机电设备和管线进行安装，如风机盘管、风管等，安装完毕后各种末端机电管线进行安装和试压。尽量避免各个专业同时施工造成的破坏现象。2、卫生间等给排水设备、管线较为集中的部位：这些部位机电管线与末端设备连接，需要精心布置。待业主确定洁具型号和尺寸后，我方即刻展开卫生间管线及洁具安装的深化设计工作。与装修紧密配合，按照

6、鲁班奖的标准，结合装修瓷砖的排布图，出具相应的图纸，使机电管线能一次精确到指定部位，避免二次返工。四、 机场工程特有的行李系统设备制作和安装区域除以上所述的管线综合工作外，机场工程还有一项重要的机电安装工作：行李系统设备制作和安装区域，这个区域通常面积较大且电气设备较多；而且在这个区域通常还会布置给排水管道、消防喷洒管道、通风空调管道及设备以满足使用要求，通常空间都相对较为紧张。针对这个区域，作为机电总承包商，我方会提前着手，在行李系统区域开始设计之时，就与设计及施工方进行充分的沟通和协调，确定房间内各种不同机电管线的空间排布原则，对房间内的机电管线安装的标高进行严格的控制，并在重点部位绘制综合图纸，以满足行李运输设备的安装要求。
