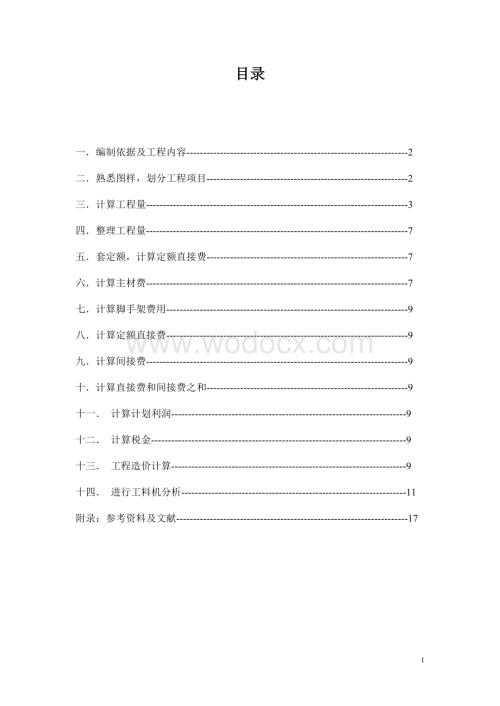

1、目录一 编制依据及工程内容-2二 熟悉图样，划分工程项目-2三 计算工程量-3四 整理工程量-7五 套定额，计算定额直接费-7六 计算主材费-7七 计算脚手架费用-9八 计算定额直接费-9九 计算间接费-9十 计算直接费和间接费之和-9十一 计算计划利润-9十二 计算税金-9十三 工程造价计算-9十四 进行工料机分析-11附录：参考资料及文献-17长春市某住宅楼给排水安装工程施工图预算一：编制依据及工程内容：1本预算编制依据： （1）施工图和说明书； （2）施工组织设计； （3）吉林省2000年安装工程单位估价表； （4）吉林省2000年建筑安装工程费用定额； （5）吉林省材料预算价格。2本工

2、程属于三类工程。3承建单位为国营三级企业，承包方式为包工包料。4本工程为长春市某住宅楼，共四层，层高2.8m，每户设一卫生间，一盥洗盆，每个盥洗盆设一个水嘴。5给水管道全部采用镀锌钢管，螺纹连接；排水管道采用排水铸铁管，石棉水泥接口。洗涤污水和粪便污水分别由两个排出口排出室外。第一个检查井距建筑外墙面5.0m。6镀锌钢管穿墙穿楼板时，应装设套管。7水表采用旋翼式水LXS15型。8埋地铸铁管刷两道沥青漆防腐，地面以上铸铁管刷一道防腐漆，刷两道银粉。9设备，管道规格型号，安装位置等详细情况见下表： 表 1序号设备材料名称型号及规格单位数量备注1瓷高水箱蹲式大便器组242水嘴DN15个243法兰闸阀

3、Z45T10 DN50个34螺纹阀门Z15T10 DN25个65螺纹阀门Z15T10 DN15个486清扫口DN100个487镀锌钢管DN50m128镀锌钢管DN40m389镀锌钢管DN25m6210镀锌钢管DN20m3511镀锌钢管DN15m9612排水铸铁管DN150m5013排水铸铁管DN100m19514排水铸铁管DN50m52二：熟悉图样，划分工程项目（一）为使预算编制有序进行，不重复立项，不漏相，应在编制预算之前，仔细阅读图样，包括施工说明和设备器材表，以及相关资料。在此基础上，来划分和确定工程项目。工程项目的确定应根据工程内容和预算定额的规定进行。编制步骤和方法如下：1 工程量计

4、算工程量计算顺序：给水按进户管干管立管支管管线上连接的设备的顺序进行；排水按排出管干管立管支管管线连接的卫生设备顺序进行。计算支管及支管上的卫生器具工程量时，由于每层相同，且排水三个单元相同，故当计算出一层一单元2户的支管和设备工程量后，乘以三再乘四，就为三个单元的排水支管和设备工程总量；由于给水系统的差别，一单元与三单元相同，故只计算出一单元的支管和设备工程量，乘二再乘四，同时加上二单元支管和设备工程量，取给水和排水各个量的总和即得该住宅楼全部支管和设备的工程量。2 套单价，编制施工图预算表；3 计算直接费4 施工图预算各项费用及工程造价。（二）该住宅楼给排水工程有以下项目：1，室内给水系统

5、项目：（1） 镀锌钢管的安装：包括DN50，DN40，DN25，DN15等规格；（2） 阀门的安装：包括法兰阀和螺纹阀；（3） 水嘴的安装；（4） 管道冲洗和消毒；（5） 埋地管道土方的开挖与回填；2，室内排水系统工程项目：（1） 排水铸铁管的安装（石棉水泥接口）包括DN150，DN100，DN50等规格；（2） 高磁水箱蹲式大便器的安装；（3） 排水铸铁管刷油防腐：包括刷防锈漆，银粉漆，沥青漆；（4） 清扫口的安装；（5） 埋地管道土方开挖与回填。三：计算工程量：（一） 给水系统：1镀锌钢管的安装：管道安装工程量可以根据比例量取，也可根据建筑尺寸计算。本工程以建筑尺寸计算方法统计工程量。（1

6、）DN50镀锌钢管（给水进户干管）：根据定额室内外给水管道界限划分的规定，进户干管的范围是从距外墙面1.5m处起到楼梯间外墙内止。其长度为：1.5m(距外墙面距离)+7.8m外墙中至楼梯间外墙中距离）+0.245m（外墙厚度的一半）0.265m(卫生间干管距外墙距离)+1.0m（引入管与室内管标高差）=10.28m（2）DN40镀锌钢管：水平支干管。包括从二单元到一和三单元分支管的长度。 至一单元的分支长度：1.2（轴线11与12之间开间尺寸）0.12x2（两墙厚度和的一半）+3.0（轴线F与E之间管段）+2.4（轴线10与11之间的管段）+0.12x2m（两墙厚度和的一半）+0.02x2（管

7、线距墙的距离）+3.0（轴线E和F间的距离）+5.4（轴线7和10之间的距离）+1.8（轴线F和G之间距离）+3.0（轴线6和7之间距离）0.12x2（两墙厚度之和的一半）0.02x 2(管线距墙的距离)=19.56m。至三单元的分支长度：3.6（轴线12和14间的距离）+3.0（轴线E和F间的距离）+5.4（轴线14和17之间的距离）+1.8（轴线F和G之间的距离）+3.0（轴线17和18之间距离）0.12x2（两墙厚度之和的一半）0.02x2（管线距墙的距离）=16.52m。DN40镀锌钢管的总长度：至一单元分支+至三单元分支=19.56+16.52=36.08m。（3）DN25镀锌钢管：

8、包括水平支管和立管两大部分。水平支干管长度：（一单元和三单元布管方式相同）则：1.2+（轴线12和13之间的距离）+1.8（轴线18和19之间的距离）+3.6（轴线G到E和F之间管线的距离）+6.0（轴线18和22之间的距离）+0.12x2（两墙厚度之和的一半）+0.02x2（管线距墙的距离）+3.6（轴线G到E和F之间管线的距离）+1.8（轴线21和22之间的距离）x2=35.36m。（4）立管部分：立管共有6个。每个立管均包括地下部分和地上部分。从左至右，立管1：DN25的镀锌钢管：地下部分为0.4m；地上部分包括1层至2层的高度2.8m。DN25镀锌钢管数量为：0.4m+3.8m=4.2

9、m ； DN20的镀锌钢管的数量为：5.6m ； DN15的镀锌钢管：1.8（轴线G和F之间的距离）+0.75（F轴线至大便器中心距离）0.245（外墙厚度的一半）0.02（立管距墙的距离）+0.2（水嘴至盥洗盆的距离）+1.24（大便器水箱高度）+0.2（节点至水箱的管段长度）=3.925m x 4（4层）=15.7m 立管2立管6的计算方法同立管一，计算结果同立管一；所以立管部分各镀锌钢管的长度分别为： DN25的镀锌钢管：4.2m x 6=25.2 m； DN20的镀锌钢管：5.6m x 6=33.6 m； DN15的镀锌钢管：15.7m x 6=94.2m； （5）镀锌钢管工程量合计

10、见表二：2阀门，水嘴的安装，规格，型号，数量 可以从系统图，平面图上查得并和材料表对照确定： 法兰闸阀 Z45T10 DN50 3个 ； 螺纹阀门 Z15T10 DN25 6个 ； 螺纹阀门 Z15T10 DN15 48个 ； 水嘴 DN15 24 个 表 二规格数量名称DN15DN20DN25DN40DN50进户干管10.28水平支干管35.3636.08立管115.75.64.2立管215.75.64.2立管315.75.64.2立管415.75.64.2立管515.75.64.2立管615.75.64.2合计94.233.660.5636.0810.283管道的冲洗 所有给水管道均为DN

11、50以内，总长为234.72 m ； 4挖填土方 设计上对管沟无具体要求，本设计按下表选用管沟：（管沟底宽尺寸表）表 三管径铸铁管，钢管，石棉水泥管混凝土，钢筋混凝土，预应力混凝土管陶土管50750.600.800.701002000.700.900.802503500.801.000.904004501.001.301.105006001.301.501.407008001.601.8090010001.802.00给水系统埋地管道有DN70，DN50两种规格，沟宽均为0.60 m。土方量=0.60 x 1.00 (沟宽x DN50管埋深 ) x （1.50+0.38）（外墙面以外1.5m+

12、墙厚）+0.60 x 0.40（沟宽 x DN50 室内管埋深）x （7.8m +0.245m0.265m+）（外墙中至楼梯间外墙中距离 + 外墙厚度的一半 + 卫生间干管距外墙距离）+ 0.6 x 0.4（沟宽 x DN40管埋深）x 36.08（DN40管道埋地总长度）+ 0.60 x 0.40（沟宽 x DN25管埋深）x 35.36（DN25管道埋地总长度）=20.24 m3回填土方量=20.24 m3 。（二）排水系统本系统三个单元排水系统相同，均为盥洗和便溺混合排水，故本设计只计算其中第一单元的排水系统工程量。1 一单元排水口管道：（1） DN100铸铁排水管地下部分：地下部分一（

13、一单元左侧）：5.0+0.49+1.8+0.5+2.0（室外直管段+外墙厚度+轴线F和G之间距离+预留部分+管段埋深）=9.79 m 地下部分二（一单元右侧）：5.67+0.49+1.8+0.5+2.00（室外倾斜管段+外墙厚度+轴线F和G之间的距离+预留部分+管段埋深）=10.46 m 一单元DN100铸铁管地下部分总长度为9.79+10.46=20.25 m（2） DN100铸铁排水管地上部分：地上部分一（一单元左侧）：8.0（顶层清扫口至底层标高）+（0.9+0.6） x 4（立管至大便器安装距离+大便器距横支管高度）x层数 +（8.0（另一立管顶层清扫口至底层标高）=22 m 地上部分

14、二（一单元右侧）：同左侧结果为22 m 一单元DN100铸铁管地上部分总长度为22+22=44 m 一单元DN100铸铁管总长度：20.25+44=64.25 m（3） DN50铸铁管的长度：一单元左侧：（0.88 + 1.2）x 4（盥洗台排水栓至排水立管的距离+盥洗台安装高度和距立管借口的距离）x 层数=8.32 m一单元右侧：管路走向和布置方式同左侧，计算结果同左侧为：8.32 m一单元DN50铸铁管的总长度：8.32+8.32=16.64 m（4） DN150铸铁管的长度： 一单元左侧：4.0 x 2（顶层通气立管x 两跟立管）=8.0 m 一单元右侧：同左侧，结果为：8.0 m 一单

15、元DN150铸铁管的总长度：8.0+8.0=16.0 m2 另外两个单元的排水管布置方式同一单元，计算结果也与一单元相同。3 铸铁排水管工程量合计 见下表： 表 四管径数量/m部位DN50DN100DN150第一单元16.6464.2516.0第二单元16.6464.2516.0第三单元16.6464.2516.0合计49.92192.7548.04.清扫口的安装： DN100 12 x 3=36个； DN150 4 x 3=12个；5排水栓 DN50 ： 8 x 3=24 个6 瓷高水箱蹲式大便器： 8 x 3=24 组；7盥洗盆的安装： 8 x 3=24 组；8.管道防腐刷沥青漆（两道）排

16、水铸铁管DN100地下埋设60.75 m，外径为110mm，表面积为： S=3.14DL=3.14 X 0.110 X 60.75=20.989.管道刷油（防锈漆一道，银粉漆两道）工程量：（1）排水铸铁管DN150地上安装48.0 m，外径0.167mm表面积为： S=3.14 X 0.167 X 48.0=25.17 （2）排水铸铁管DN100地上安装132.0m，外径为110mm，表面积为：S=3.14 X 0.11 X 132.0=45.59 （3）排水铸铁管DN50地上安装49.92 m，外径为60mm，表面积为： S=3.14 X 0.06 X 49.92=9.40 管道刷油工程量为

17、： 25.17+45.59+9.40=80.1610埋地管道挖填土方：（1）一单元左侧排出口DN100埋地管道：沟宽0.7m,土方量=0.7（沟宽）X 2.0（埋深） X5.0（检查口与建筑物外墙距离）+ 0.49（墙厚）+0.16（管中心距墙距离）+0.7（沟宽）X 0.5（室内埋深）X （1.8+0.5）（进深+预留）=7.91+0.805=8.715 m3 （2）一单元右侧排出口DN100埋地管道：沟宽0.7m，土方量=0.7（沟宽）X 2.0（埋深）X5.67（检查口与建筑物外墙距离）+0.49（墙厚）+0.16（管中心距墙距离）+0.7（沟宽）X 0.5（室内埋深）X （1.8+0.

18、5）（进深+预留）=8.85+0.805=9.653 m3（3）一单元土方量总工程：8.715+9.653=18.368 m3（4）因为各个单元排水系统布置方式相同，所以总的排水部分土方工程量： 18.368 X 3 =55.104 m3（5）回填土方量 回填土方量也为 55.104 m3将工程量计算过程汇总如下表所示： 表 五工程名称：给排水系统 年 月 日 第 页 共 页序号分部分项工程名称计算式计算单位工程数量部 位 给 水 系 统1镀锌钢管的安装 DN501.5+7.8+0.245-0.265+1.0m10.28进户干管2镀锌钢管的安装 DN4019.56+16.52m36.08水平支

19、干管3镀锌钢管的安装 DN2535.36m35.36水平支干管4镀锌钢管的安装 DN254.2 X 6m25.2立管5镀锌钢管的安装 DN205.6 X 6m33.6立管6镀锌钢管的安装 DN1515.7 X 6m94.2立管7法兰闸阀DN503个3干管8螺纹阀门DN256个6支管9螺纹阀门 DN152 X 4 X 6个48支管10水嘴的安装 DN151 X 4 X 6个24支管11管道冲洗 DN50之内m234.7212挖填土方m320.24 排 水 系 统13铸铁排水管 DN1504 X 12m48顶部通气孔14铸铁排水管 DN10020.25 X 3m60.75埋地部分15铸铁排水管 D

20、N10044 X 3m132地上部分16铸铁排水管 DN5016.64 X 3m49.92支管17排水栓 DN 508 X 3个2418清扫口 DN 10012 X 3个3619清扫口 DN 1504 X 3个1220大便器的安装8 X 3 个2421管道刷沥青漆两道20.9822管道刷防锈漆一道80.1623管道刷银粉漆二道80.1624挖填土方m355.104四，整理工程量：将表五中的工程量同项合并，按序排列，见表七：五，套定额，计算定额直接费：套定额即查出个分项工程相应的工程预算定额基价，并按定额规定计算出定额直接费和定额人工费。详见表六。（本设计根据全国统一安装工程预算定额吉林省工程单

21、位估价表第八册给排水，采暖，煤气工程（2000年9月颁发）。六，计算主材费： 主材费=主材定额耗量x工程量x单价（一） 镀锌钢管1 DN50 10.20 x 1.03 x 21.26 =223.36元2DN40 10.20 x 3.61 x 16.74 =616.40元3. DN25 10.20 x 6.06 x 10.83 =669.42元4DN20 10.20 x 3.36 x 7.29 =249.84元5DN15 10.20 x 9.42 x 5.65 =542.88元（二） 阀门安装1焊接法兰阀（Z45T10，DN50） 1 x 3 x 97.59 =292.77元2螺纹闸阀（Z45T

22、10，DN25） 1 x 6 x 19.67 =118.02元3螺纹闸阀（Z45T10，DN15） 1 x 48 x10.24 =491.52元4水嘴 10.10 x 2.4 x 5 =121.2元（三） 铸铁排水管1DN150 9.60 x 4.8 x 70.35 =3241.73元2DN100 8.90 x 19.73 x27.46=4821.89元3. DN50 8.80 x 5.0 x 12.61 =554.84元（四）排水栓（DN50） 10 x 2.4 x7.78 =186.72元（五）清扫口（扫除口）1DN150 10 x 1.2 x 30.34 =364.08元2. DN100

23、 10 x 3.6 x 8.62 =310.32元（六）大便器 10.10 x 2.4 x 45.55 =1104.13元(七) 瓷大便器高水箱（带全部铜活） 10.10 x 2.4 x55.55 =1346.53元（八）主材费用汇总：主材费用合计：15255.65 元。详见表六。 表 六序号材料名称和规格单位数量单价/元金额/元备注1镀锌钢管 DN50m10.321.26223.362DN40m36.116.74616.403DN25m60.610.83669.424DN20m33.67.29249.845DN15m94.25.65542.886焊接法兰阀DN50个397.59292.777

24、螺纹闸阀 DN25个619.67118.028DN15个4810.24491.529水嘴 DN15个245.0121.210铸铁排水管DN150m4870.353241.7311DN100m197.327.464821.8912DN50m5012.61554.8413排水栓 DN50个247.78186.7214扫除口 DN150个1230.34364.0815DN100个368.62310.3216大便器个2445.551104.1317瓷大便器高水箱套2455.551346.53包全部铜活合计15255.65七，计算脚手架费用（一） 给排水工程脚手架搭拆费：给排水工程脚手架搭拆费=人工费

25、x 5% =（基价人工费合计-刷油工程人工费） x 5% =（5087.97-156.71）x 5% =246.56元其中：人工费 =246.56 x 25% =61.64 元（二） 刷油工程脚手架搭拆费：刷油工程脚手架搭拆费=人工费 x 8% =156.71 x 8% =12.54 元其中：人工费 =12.54 x 25% =3.12 元八，计算定额直接费定额直接费=基价合计+主材费+脚手架费=（15369.24+15255.65+245.36+12.54） =30882.79元其中人工费 =（5087.97+61.64+3.12）=5152.73元九，计算间接费（一） 企业管理费，财务费用

26、，其他费用 =人工费 x 23.37% =1204.19元（二） 劳动保险费劳动保险费=人工费 x 7.15% = 5151.73 x 7.15%=368.42元间接费 = （一）+（二）=1204.19+368.42 =1572.61元十，计算直接费和间接费之和 直接费 + 间接费 = 30882.79 + 1572.61 =32455.4元十一，计算计划利润 计划利润 = （直接费+间接费）x 4% =32455.4 x 4% =1298.22元十二，计算税金税金=（直接费+间接费+计划利润）x 税率=（32455.4+1298.22）x 3.41% =1151.0元十三，工程造价计算工程

27、造价=直接费+间接费+计划利润+税金 =30882.79+1572.61+1298.22+1151.0=34904.62元上述计算结果汇总于表七中： 表 七定额编号项目名称规格型号及计算公式单位数量金额/元其中：工资单价复价单价复价8-92镀锌钢管安装DN50螺纹连接10m1.03111.93115.2962.2364.098-91镀锌钢管安装DN40螺纹连接10m3.6193.85338.8060.84.219.68-89镀锌钢管安装DN25螺纹连接10m6.0683.51506.0751.08309.558-88镀锌钢管安装DN20螺纹连接10m3.3666.72224.1842.4914

28、2.778-87镀锌钢管安装DN15螺纹连接10m9.4265.45616.5442.49400.268-255法兰阀的安装DN50个359.63178.8911.3834.148-243螺纹阀的安装DN25个66.2437.442.7916.748-241螺纹阀的安装DN15个484.43212.642.32111.368-438水嘴的安装DN1510个2.47.4817.956.5015.68-141铸铁排水管安装DN15010m4.8329.181580.0685.22409.068-140铸铁排水管安装DN10010m19.73357.397051.3080.341585.118-13

29、8铸铁排水管安装DN5010m5.0133.41667.0552.01260.058-443排水栓的安装DN5010组2.4121.41291.3844.12105.898-455清扫口的安装DN15010个1.229.935.8827.8633.438-453清扫口的安装DN10010个3.624.2287.1922.5281.078-407蹲式大便器安装瓷高水箱10组2.41033.392480.14224.31538.348-230管道清洗DN50以内100m2.3520.4948.1512.0728.3711-202管道刷沥青漆（第一遍）102.111.6224.408.2917.41

30、11-203管道刷沥青漆（第二遍）102.111.1123.338.0916.9911-198管道刷防锈漆（第一遍）108.0211.0988.948.0164.2411-200管道刷银粉漆（第一遍）108.0215.24122.238.0764.7211-201管道刷银粉漆（第二遍）108.0214.33114.937.8262.721-161-58挖填土方100 m30.75675.28506.46675.28506.461.基价合计15369.245087.972主材费15255.65其中刷油工资156.713给排水脚手架人工费x5%245.36其中人工费脚手架x25%61.644刷油脚

31、手架费人工费x8%12.54其中人工费刷油脚手架X25%3.125.合计1+2+3+430882.8人工费合计5152.73费用计算一，定额直接费30882.8其中人工费5152.73二，间接费1572.611.企业管理费.财务费用.其他费用人工费x23.37%1204.192劳动保险费人工费x7.15%368.42三.直接费+间接费（一）+（二）32455.4四.计划利润（三）x4%1298.22五.税金（三）+（四）x3.41%1151.0六.造价（三）+（四）+（五）34904.62十四.进行工料机分析： 工料机分析结果见表八： 其汇总结果可知：（1）共需综合人工为120.32工日；（2

32、）所需设备材料品种，数量见表九；（3）共需机械台班：电焊机0.39台班，钢管切断机0.28台班，钢管套螺纹机0.42台班。 工 料 分 析 （一） 表 八工程名称 ：给水系统 年 月 日 第 页 共 页序号定额编号 分项工程名称单位工程量人工镀锌管对应径对应径管件锯条砂轮片定额标准用量定额标准用量定额标准用量定额标准用量定额标 准/工日/m/个/根/片18-92镀锌管安装DN5010m1.032.682.7610.2010.516.516.711.331.370.1528-91镀锌管安装DN4010m3.612.629.4610.2036.827.1625.852.679.640.0538-8
