平法手工算量（答案）.doc

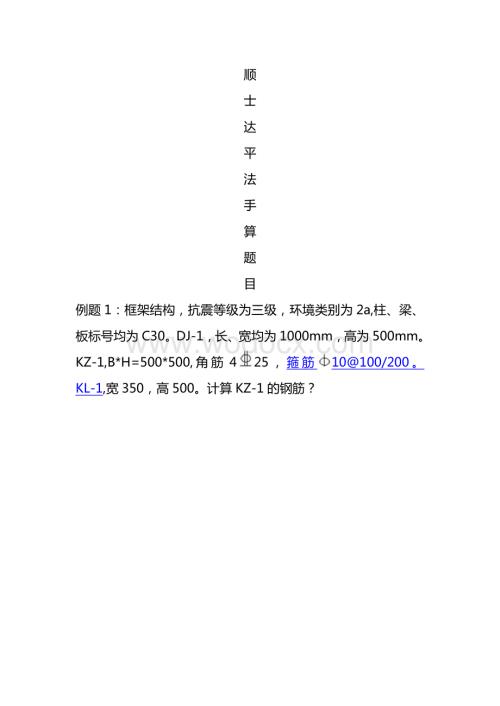

1、顺士达平法手算题目例题1：框架结构，抗震等级为三级，环境类别为2a,柱、梁、板标号均为C30。DJ-1，长、宽均为1000mm，高为500mm。KZ-1,B*H=500*500,角筋425，箍筋10100/200。KL-1,宽350，高500。计算KZ-1的钢筋？柱插筋：hj-40与laE比较laE=37d=925hj-40laE，弯折取15d柱插筋长度：L1=（500-hbc）+15d+1/3*Hn=460+15*25+1/3*(3000+1500-500-500)=2002mm柱中间钢筋长度：L2=H-1/3*Hn+max(1/6Hn,hc,500)=4500-500-1/3*(4500-

2、1000)+500=3333mm柱顶钢筋：需判断1.5labE与(h梁-hbc)+(h柱-hbc）的大小1.5labE=1.5*37d=1387.5mm（H柱-hbc）+(h梁-hbc)=500-25+500-25=950mm1.5labE(h梁-hbc)+H柱-hbc，柱弯折取1.5labEL3=1.5labE+Hn-max(1/6Hn,hc,500)=1.5*37d+2500-500=3388mm柱箍筋长度： L4=（h+b)*2-8hbc+1.9d+max(10d,75)*2=2000-8*25+(1.9*10+10*10)*2=2038一层：下加密区箍筋根数：（1/3*Hn-50)/1

3、00+1=13根上加密区箍筋根数：梁加密区+max(1/6Hn,hc,500)/100+1=(500+583.3)/100+1=12根非加密区箍筋根数：（H-500-500-1/3Hn-1/6Hn)/200-1=(3500-1166.7-583.3)/200-1=8根二层：下加密区箍筋根数：max(1/6Hn,hc,500)-50/100+1=6根上加密区箍筋根数：梁加密区+max(1/6Hn,hc,500)/100+1=11根H-500-max(1/6Hn,hc,500)*2/200-1=7根基础箍筋数量：2根柱箍筋总数量：13+12+8+6+11+7+2=59根例题2：框架结构，抗震等级为

4、3级，环境类别2A，柱梁混凝土标号为C30，搭接方式套筒连接 计算KL1的所有钢筋？梁上部通长筋：2根B25。需判别laE与柱宽-hbc的大小。laE= 30d=750mm，柱宽-hbc 375mmlaE柱宽，梁伸入柱不能直锚，要弯锚hc-hbc+15d上部通长钢筋2根：L1=（净长+弯锚+弯锚)*2=（5000+3000-200-200）+（hc-hbc+15d）*2*2=9100mm*2侧面构造钢筋2根：L2=（净长+2*15d）*2=（5000+3000-200-200）+2*15*12=7960mm*2下部筋第一跨L=（5000-200-200）+弯锚+直锚=4600+400-25+1

5、5*25+30*25=6100第二跨L= (3000-200-200）+弯锚+直锚=2600+400-25+15*25+30*25=4100构造筋拉筋，因为hw=300350，拉筋为A6。拉筋长度为：L3=（梁宽-hbc*2）+2*1.9d+max(10d,75)=423mm第一跨拉筋根数：(5000-200-200)-起步*2/400+1=13根第二跨拉筋根数：(3000-200-200)-起步*2/400+1=8根梁箍筋长度为：L4=(梁宽+梁高)*2-8hbc+2*1.9d+max(10d,75)=1638第一跨加密区根数：(1.5hb-起步)/100+1*2=8*2=16根非加密区根数

6、：5000-200-200)-2*1.5hb/200-1=15根第二跨加密区根数：(1.5hb-起步)/100+1*2=8*2=16根非加密区根数：(3000-200-200)-2*1.5hb/200-1=5根支座负筋：左支座筋一排一根：L5=1/3Ln1+hc-hbc+15d=1533.3+750=2283mm二排二根：L6=(1/4Ln1+hc+15d-hbc)*2=1900*2=3800mm右支座筋：一排一根：L7=1/3Ln1+hc-hbc+15d=866.7+750=1617mm二排二根：L8=(1/4Ln1+hc+15d-hbc)*2=（650+750）*2=2800mm中间支座：

7、一排一根：L9=支座宽+1/3ln*2=400+1/3*(5000-200-200)*2=400+1/3*(5000-200-200)*2=3467mm二排二根：L10=支座宽+1/4ln*2=400+1/4*(5000-200-200)*2=400+1/4(5000-200-200)*2=2700mm 例题3：框架结构，抗震等级为3级，环境类别为2a。柱、梁、板的标号为C30。现浇板厚度h=120mm,1号负筋的钢筋为，4个柱子尺寸为400*400,4道梁名称为KL1，尺寸为300*500,分布筋为，温度经为。计算板的受力筋、负筋、分布筋、温度筋？y方向底筋长度：L1=净长+2*max（1/

8、2梁宽，5d）+6.25d*2=（3300-100-150）+300+125=3475mm根数：(6900-100-100)-起步*2/200+1=34根x方向底筋长度：L2=净长+2*max(1/2梁宽，5d）+6.25d*2=(6900-100-100)+300+6.25*10*2=7125mm根数：(3300-100-150)-2*起步/200+1=16根1号负筋长度：L3=120-2*hbc+800+hc-hbc+15d+6.25d=120-2*20+800+300-25+15*10+6.25*10=1368根数：(3300-100-150)-2*起步/200+1=16根6号负筋长度：

9、 L4=120-2*hbc+800+30d +6.25d=1170mm根数：(6900-100-100)-2*起步/200+1=34根7号负筋长度：L5=1500+(120-2hbc)+hc-hbc+15d=1500+80+275+180=2035根数：(6900-100-100)-2*起步/200+1=34根1号负筋分布筋长度：L6=(3300-150-100)-1500-800+150*2=1050根数：（800-起步)/200+1=56号负筋分布筋长度：L7=（6900-100-100）-800-800+150*2=5400根数：（800-起步)/200+1=5 7号负筋分布筋长度：L8=(6900-100-100)-800-800+150*2=5400根数：（1500-起步)/200+1=8温度筋：X方向长度：L10=(6900-100-100)-800-800+2*Ll=5772Y方向长度：L9=(3300-100-150)-1500-800+2*Ll=1422X方向根数：(3300-100-150)-1500-800/200-1=3Y方向根数：(6900-100-100)-800-800/200-1=25
