煤矿300万吨选煤厂施工组织设计.doc

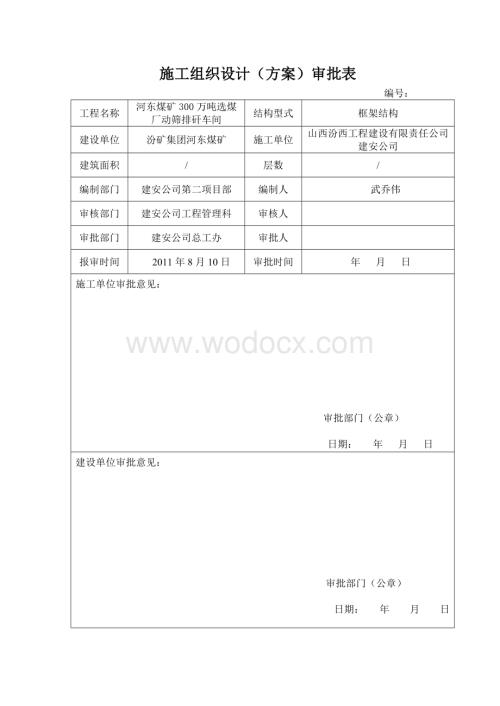

1、施工组织设计（方案）审批表 编号：工程名称河东煤矿300万吨选煤厂动筛排矸车间结构型式框架结构建设单位汾矿集团河东煤矿施工单位山西汾西工程建设有限责任公司建安公司建筑面积/层数/编制部门建安公司第二项目部编制人武乔伟审核部门建安公司工程管理科审核人审批部门建安公司总工办审批人报审时间 2011年8月10日审批时间 年 月 日施工单位审批意见： 审批部门（公章）日期： 年 月 日建设单位审批意见： 审批部门（公章）日期： 年 月 日第一章 编制说明河东煤矿年产300万吨选煤厂动筛车间工程是由山西汾业集团有限责任公司开发建设，煤矿工业太原设计研究院设计。该工程位于灵石县两渡镇河东煤矿，本施工组织设

2、计对其各分部分项工程进行编制。第一节 编制说明本施工组织设计的编制依据如下：1、河东煤矿300万吨选煤厂动筛车间工程建筑、结构及各专业施工图；2、地质勘探报告；3、现行国家有关施工及验收规范、结构规范；4、政府有关法规、法令。第二章 工程概况第一节 建筑特点本工程占地面积746.49m2，总建筑面积4478.94m2，地上七层，建筑物总高度为37.7米，基础埋深3.6米，0.000相当于739.9米，一层地面绝对标高为743.5米，室内外高低差为0.3米。外墙用混合砂浆墙面涂料墙面，内墙面采用水泥砂浆涂料饰面；地面为细石混凝土地面，楼面为水泥砂浆楼面；天棚采用水泥砂浆涂料天棚；采用门式钢架、1

3、00mm厚岩棉夹心板屋面，为4mm厚SBS卷材防水屋面；所有的外墙窗均为塑钢推拉窗。第二节 结构特点：根据工程特点、建筑要求及使用功能要求，本工程为框架结构。基础形式：本工程为柱下钢筋混凝土独立基础。结构材料的选用：1、基础及柱、梁、板混凝土强度等级均为C30。2、钢筋采用级钢、级钢。3、墙体：3.6m以下部分采用M7.5水泥砂浆砌Mu10粘土砖，3.6m以上采用M7.5水泥砂浆砌Mu10承重多孔砖。第三节 场地地质及水文条件1. 场地地质概况拟建建筑物地段地面标高介于737745之间，地表起伏较大，根据勘察结果，拟建建筑物场地属自重湿陷性场地，地基湿陷等级为级。设计以消除湿陷性、同时满足地基

4、承载力及建筑物对地基变形要求为目的。设计采用压实系数为0.97的、3米厚3：7灰土垫层进行地基处理，灰土宽出基础外边缘3米，且在垫层的边缘加深1.5米，形成深、宽均为1.5米的水泥灰土防水墙，水泥的掺入量为实方灰土重量的10%。2. 场地土类别成分根据地质报告，该建筑物属丙类建筑。基础埋深处无地下水。最大冻土深度为0.8米。第四节 周边环境及施工场地进场道路需经过距工地1公里外的铁路涵洞，进涵洞口为丁字路口，该路段车流量大、转弯半径小，堵车情况每天发生，受涵洞高度及转弯半径影响，预拌混凝土运输车进不来，钢筋运输车辆需将钢筋卸在涵洞外，再用人工倒运至施工现场内。本工程位于河东矿内，地形比较复杂，

5、施工现场狭小。现场所用材料均需在场外3公里外租赁场地，将材料先卸至租赁场地内，然后倒运至现场。现场施工道路从煤厂经过，需经过两个大坡度路段，混凝土运输车上坡时，抛洒比较严重，因此混凝土运输车辆不能装满，最多装至满载的70%；材料运输车辆经过大坡度路段时，需用50型装载机配合拖拉。应考虑重车上坡降效。施工现场有电源、水源。为了保证混凝土浇筑时突然停电而影响工程质量，现场准备一台功率为150KW柴油发动机，同时为了保证水源的连续供应，现场砌筑容积为30立方米水池一个。第三章 施工部署第一节 施工阶段划分为了最大限度地提高工效，缩短工期，并根据建设单位对工程各施工阶段的工期要求。本工程采用以主体结构

6、工程为主导线，多工种立体交叉作业的施工流程组织施工，以使各工种、各工序从时间上、空间上得到有机衔接。以优化劳动组合，达到均衡施工、缩短工期的要求。施工流水段划分：台阶式独立基础：木工、钢筋工、混凝土浇筑各分为两组，每施工完一个浇筑一个。主体：本工程单层面积较小，中间无沉降缝，每层以框架柱混凝土浇筑为第一施工段，梁、板混凝土浇筑为第二施工段，自轴向，自下而上组织两个班组施工，保证不间断流水。施工顺序： 满堂红脚手架 楼面梁板支模板柱模板安装柱钢筋绑扎养 护梁板砼浇筑梁板钢筋绑扎柱砼浇筑 屋面：不分段，整体一次施工。外装修：自上而下，一层一段，按逆时针方向抹灰。内装修：每楼层为一段，自上而下流水施

7、工。流水作业法组织施工，能进一步优化劳动组合、均衡合理的调配、调整劳动力、材料、机械设备、中小型工具、用具等，并推动和促进技术、质量、安全、核算等全面施工技术管理的良性循环和目标管理。最大限度地提高劳动生产率、机械设备使用率、质量合格率和管理工作效率。并籍以保证工程总体计划的完成。1. 主体施工阶段工程主体结构施工阶段，各专业工种预埋、预留等穿插进行，各施工班组在保证工期情况下，施工中适当调整劳动组合，梁、板支撑拆除后及时施工设备基础，保证设备安装时的混凝土强度，适当滞后安排砌体工程、内装修和管线设备的初安装。根据工程施工工期和施工进度计划配备相应的木工、瓦工、砼工、钢筋工和各专业工种，采用立

8、体交叉平面流水相结合的施工方法，互不耽搁，直至工程施工验收交付。2. 施工前期准备阶段包括基础土方开挖、基坑排水措施、施工机械设置和各种施工用房的搭设、施工道路及施工场地的铺设、场容、场貌处理、对外联系和有关协作事宜的洽谈。第二节 施工管理组织体系项目经理：张建学质量负责人：王世兴主任工程师：张旭东核 算 员 资 料 员 材 料 员 安 全 员 质 检 员 设 备 施 工 员 管 道 施 工 员 电气安装施工员 第三节 场地使用及总平面布置本工程施工场地狭小，施工时对现场3.6m以下和3.6m以上施工平面布置分两次进行周密细致的研究考虑，确定合理、经济、长效的方案。对3.6m以下平面布置方案，

9、由于现场基坑开挖及放坡，现场可利用的场地十分狭小，因此，钢筋、模板等半成品及材料根据实际情况，编制材料计划，分期、分批及时采供，现场只设门房。3.6m以上平面布置方案，等基坑施工完毕，进行回填，可增加现场的使用面积，灵活布置施工现场，具体布置详见施工平面布置图。第四节施工准备3. 现场准备1、按施工组织设计和进度计划要求调配、组织各工种劳力进场。2、自行采供材料按期、按量、按质、组织采购，运输进场。3、平整场地，用400mm厚天然级配砂砾、100mm厚级配碎石铺设施工场地，满足“三通一平”，保证小雨不停工。4、由于基槽土方工程量大，施工时间长，为防止因下雨对基槽产生的不利影响，必须准备2000

10、M2的彩条塑料布、两台出口直径不小于150mm的污水泵，以备下雨时用。4. 技术准备1、建立质量保证体系，配备专职施工、质检技术人员.2、熟悉施工设计图及相关的施工验收和结构规范。组织参与设计交底及图纸会审、签署。3、编制和调整施工组织设计，分部、分项工程关键部位施工方案，工程施工预算和工料计划。4、编制半成品加工计划及材料订货计划。5、做好施工前，材料试验、砼试配工作。6、做好测量控制点、水准点、沉降观测点设置。7、按贯标要求建立各类技术、质量资料档案。5. 现场排水现场生活用废水、雨水、污水通过埋地下水管道有组织排入地面变电所门前下水管网。6. 施工用电准备施工用电由现场平面布置决定，考虑

11、最短线路布设，沿建筑物A轴外面布置动力、照明主干线。考虑塔机吊物的影响，采用埋地电缆接至主配电箱。各楼层施工用电设置垂直电缆，各楼层设置分配电箱。（1） 要机械设备用电量 塔吊 1台QTZ40HX4708 100KW 砂浆搅拌机 2台 ZQB4 8KW 混凝土振捣器（插入式） 8台 8.8KW 混凝土振捣器（平板式） 4台 6KW 钢筋切断机 2台 15KW 钢筋弯曲机 2台 6KW 交直流电焊机 2台 44KW 直螺纹套丝机 2台 6KW 砂轮切割机 2台 6KW 手持式切割机 4台 4.4KW 锯木机 4台 9KW 高压水泵 2台 15KW 合计 240.2KWP=1.030.6228.2

12、=141 KW （2） 照明用电按动力用电量的10计算： 14110=14.1 KW P0=141+14.1= 155.1KW（3） 选择导线I=(KP)/(3 Ucos)=(0.75155.11000)/(3 3800.75)=236A施工电源由甲方指定的变电所引来， 电源引入总线N0采用BXF-365+235埋地敷设,干线N1、 N2采用BLV-3 65+235,导线埋地敷设。现场安装一台TZH150型150KW柴油发电机组。塔吊回路选用S=35mm2；龙门架供电回路支线S=25mm2；钢筋加工场S=35mm2；楼层施工用电支线S=120mm2。以上回路全部采用三相五线制架空敷7. 施工用

13、水准备施工用水可用200m长的DN40白色塑料管接至现场蓄水池内，能满足施工用水需求。但现场需建一个容量不小于30立方米的砖砌水箱。第四章 主要施工方法第一节 垂直运输设备和施工机械选择本工程总的横轴方向为44米，纵轴方向为16米，根据现场总平面图布置要求及材料运输出入口和材料堆放的具体情况，垂直运输设备选用一台TC4610塔吊和一幅自升式龙门架，塔吊安装在4轴-5轴之间，吊车基础边缘线距A轴线5M，其基础的顶标高必须控制在-0.5米以下，不能高于室外地面，由于施工现场狭小，龙门架待一层主体完成后再立。其他施工机械设备配备见工程机械设备一览表。第二节 脚手架工程本工程脚手架考虑全部采用全封闭双

14、排落地式组合脚手架，外加密目式安全网。脚手架的安全防护水平方向采用尼龙网，底层设海底网，向上每隔三层满铺竹笆板。垂直防护作业面用密目式安全网全封闭。第三节 定位测量1. 测量仪器的选用本工程选用一台J2电子经纬仪，另外选用一台S3型水准仪作为抄平放线和校核之用，同牌号同规格50m钢卷尺三把，精密水准尺两付。2. 定位依据本工程呈长方形，定位时依据建设单位提供的建筑红线及水准点与本建筑物轴线的相互关系，建立出施工定位依据控制网，通过详细计算，精确测定出建筑物各轴线。3. 平面控制及垂直度控制建筑物的平面控制遵循先整体、后局部，精控粗放的控制原则。3.6以下轴线控制，利用设立于自然地坪上1轴、8轴

15、、A轴、C轴上的轴线控制桩，并注意保护好主轴线控制桩，用J2经纬仪引下并进行闭合测量，1轴跟A轴两轴线的角度是否为90（正反方面两次校核），将其轴线点引至基槽外不受施工影响的地方，再用钢卷尺进行复核，确认无误后，方可进行其它各轴线测定，以充分保证其控制精度，其测距精度不低于万分之一。4. 标高控制采用二等水准测量，将建设单位提供的水准高程点引测至施工现场附近，做成埋地式固定点。根据本工程实际情况布置两个，一个作为引测点，一个作为复核点。作为施工中高程控制依据，向上或向下传递标高均采用钢尺和铝合金塔尺施测。每个施工楼层设置两个高程控制点，一个引测，一复核，并在每层建立标高控制网，引测高程采用往返

16、测法，层间垂直度测量偏差不超过3mm，建筑物全高垂直度测量偏差不超过3h/10000，但每个楼层在利用高程控制点时，必须进行联测，其闭合差2mm，取其平均值作为该楼层的控制标高。5. 沉降观测沉降观测是本工程施工中一项重要工作，沉降观测点按照设计要求设置。沉降观测采用DS1级精密水准仪进行二等水准往返测量。按设计要求和施工验收规范要求定期测出建筑物的沉降量。 （1）沉降观测点的测设： 利用规划局和建设单位提供的永久水准点作为引测基准点，引测到工地附近，并自行埋设固定作为本工程的沉降观测基点。 （2）沉降观测点的布置： 结合本工程的沉降观测平面布置图，确定在建筑物上设置沉降观测点。埋设方法：按结

17、构设计说明，用25的钢筋，70cm长，制成一边5cm，一边65cm长的弯钩形，长边埋设在柱内50cm，留出150cm长，长边端部打扁开脚，短边钢筋头向上，表面磨圆。统一埋于首层柱高500mm处，平面位置结合首层平面图由现场确定。 （3）沉降观测 主体结构施工期间，每上一层框架结构观测一次，主体结构封顶后，每个月观测一次。 （4）沉降观测工作要求： 1）固定人员测量和整理观测成果。 2）固定使用水准仪和水准尺。 3）使用固定水准点。4）按规定的日期、方法及路线进行观测。第四节 土方开挖一、土方开挖的顺序测量放线开挖修坡整平验槽二、施工方法根据设计要求，结合现场实际情况，基槽采用反铲挖掘机进行大开

18、挖，自卸汽车外运至5公里外的指定地点集中堆放，基坑周边不堆虚土，基坑开挖必须严格按照其放坡的灰线进行开挖，开挖时，按1:0.7放坡，技术员跟班抄平，严格控制标高，挖到距槽底0.5 m时，及时在槽四周侧壁上抄出标高控制桩，严禁超挖。遇降雨天气或下道工序不能进行时预留土0.28米。在开挖过程中，必须对轴线控制桩进行有效保护。基坑挖至槽底后及时通知设计、建设、监理等相关单位进行验槽，复核几何尺寸、平面位置及槽底标高。验槽合格后及时进行3：7灰土垫层施工。第五节 灰土工程1、施工准备1.1材料及主要机具：1.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。

19、含水量应符合规定。1.1.2石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分。1.1.3基槽灰土采用22t重型振动压路机进行碾压，但基槽边、角等压路机压不到的土方，配合木夯、蛙式打夯机进行夯实。1.2作业条件：1.2.1基坑（槽）在铺灰土前必须先行验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。1.2.2基础外侧水泥灰土墙施工：为了加快施工进度，将原设计1.5米宽灰土墙加宽至3.2米，以便重型压路机进行机械作业。在拌制好的3：7灰土中加入10%的32.5#水泥，充分搅拌均匀，分层铺设、碾压。1.2.3施工前应根据工程特点、设计压实系

20、数，土料种类、施工条件等，合理确定土料含水量控制范围、铺灰土的厚度和夯打遍数等参数。重要的灰土填方其参数应通过压实试验来确定。1.2.4房心及基槽周围回填要等现浇的混凝土基础墙、地梁等均应达到规定的强度后进行，施工中不得碰坏损伤混凝土。1.2.5施工前，应作好水平高程的标志。如在基坑（槽）或管沟的边坡上每隔3m钉上灰土上平的木橛，在室内和散水的边墙上弹上水平线或在地坪上钉好标高控制的标准木桩。2、操作工艺2.1工艺流程：检验土料和石灰粉的质量并过筛灰土拌合槽底清理分层铺灰土夯打密实找平验收。2.2首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛。如果是块灰闷制的熟石灰，

21、要用610mm的筛子过筛，是生石灰粉可直接使用；土料要用1620mm筛子过筛，均应确保粒径的要求。2.3灰土拌合：灰土的配合比应用体积比，本工程采用灰土采用37。基础垫层灰土必须过标准斗，严格控制配合比。拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应一致。2.4灰土施工时，应适当控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。2.5基坑（槽）底或基土表面应清理干净。特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物。2.6分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表2-1选用。灰土最大虚铺厚度表1-8项

22、次夯具的种类重量(kg)虚铺厚度(mm)备注1木夯4080200250人力打夯，落高400500mm,一夯压半夯2轻型夯实工具200250蛙式打夯机，柴油打夯机3压路机机重610t200300双轮各层铺摊后均应用木耙找平，与坑（槽）边壁上的木橛或地坪上的标准木桩对应检查。2.7夯打密实：夯打（压）的遍数应根据设计要求的干土质量密度或现场试验确定，压路机碾压的行驶速度不大于2公里，蛙式打夯机夯实一般不少于三遍。人工打夯应一夯压半夯，夯夯相接，行行相接，纵横交叉。2.8灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎。上下两层灰土的接槎距离不得小于500mm。2.9灰土回填每层夯（压）后，应根据

23、规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。用贯入度仪检查灰土质量时，应先进行现场试验以确定贯入度的具体要求。环刀取土的压实系数为0.97。2.10找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。2.11雨期施工：2.11.1基坑（槽）或管沟灰土回填应连续进行，尽快完成。施工中应防止地面水流入槽坑内，以免边坡塌方或基土遭到破坏。2.11.2雨天施工时，应采取防雨或排水措施。刚打完毕或尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土夯实，受浸湿的灰土应在晾干后，再夯打密实。3、

24、质量标准主控项目：1、地基承载力，由设计提出要求，在施工结束后，一定时间后进行灰土地基的承载力检验。其检验方法采用静力触探检验方法。其结果必须达到设计要求的标准。每个单位工程不少于3点，1000m2以上，每100 m2抽查1点；3000 m2以上，每300m2抽查1点；独立柱每柱1点，基槽每20m延长米1点。2、灰土配合比。土料、石灰或水泥材料质量、配合比用体积比拌和均匀，应符合设计要求；观察检查，必要时检查材料试验报告。3、压实系数。首先检查分层铺设的厚度，分段施工时，上下两层搭接的长度，夯实时的加水量，夯实遍数。按规定检测压实系数，结果符合设计要求。检查施工记录。一般项目：1、石灰粒径。5

25、mm，检查筛子及实施情况。2、土料有机质含量。5%，检查焙烧试验报告。3、土颗粒粒径。15mm，检查筛子及实施情况；4、含水量。2%，与要求的最优含量比较，观察检查现场和检查烘干报告。5、分层厚度偏差。50mm，与设计要求比较。尺量检查。 施工前检查土料、石灰（水灰）材质、配合比及拌和均匀。施工中检查分层铺设厚度、分段施工上下层搭接长度、加水量、夯压遍数及压实系数。施工结束后检查地基承载力。检查后形成施工记录或检验报告。检查施工记录和检验报告。灰土地基工程质量检验标准项目序号检 查 项 目允许偏差或允许值(mm)检 查 方 法主控项目1地基承载力设计要求按规定方法2配合比设计要求观察检查及材料

26、试验报告3压实系数设计要求检查施工记录一般项目1石灰粒径(mm)5筛分法2土料有机质含量()5焙烧法3土颗粒粒径(mm)15筛分法4含水量(与要求的最优含水量比较)()2烘干法5分层厚度偏差(与设计要求比较)(mm)50尺量检查5、成品保护5.1施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测。5.2对基础、基础梁及从基础墙伸出的种种管线，均应妥善保护，防止回填灰土时碰撞或损坏。5.3夜间施工时，应合理安排施工顺序，要配备有足够的照明设施，防止铺填超厚或配合比错误。5.4灰土地基打完后，应及时进行基础的施工和地坪面层的施工，否则应临时遮盖，防止日洒雨淋。6、应注意的质量问题6.1

27、未按要求测定干土的质量密度：灰土回填施工时，切记每层灰土夯实后都得测定干土的质量密度，符合要求后，才能铺摊上层的灰土。并且在试验报告中，注明土料种类、配合比、试验日期、层数（步数）、结论、试验人员签字等。密实度未达到设计要求的部位，均应有处理方法和复验结果。6.2留、接槎不符合规定：灰土施工时严格执行留接槎的规定。当灰土基础标高不同时，应作成阶梯形，上下层的灰土接槎距离不得小于500mm。接槎的槎子应垂直切齐。6.3生石灰块熟化不良：没有认真过筛，颗粒过大，造成颗粒遇水熟体积膨胀，会将上层垫层、基础拱裂。务必认真对待熟石灰的过筛要求。6.4灰土配合比不准确：土料和熟石灰没有认真过标准斗，或将石

28、灰粉花洒在土的表面，拌合也不均匀，均会造成灰土地基软硬不一致，干土质量密度也相差过大。应认真做好计量工作。6.5房心灰土表面平整偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。认真检查灰土表面的标高及平整度。6.6雨期不宜做灰土工程，适当考虑修改设计。否则应编好分项雨季施工方案；施工时严格执行施工方案中的技术措施，防止造成灰土水泡。7、质量记录7.1施工区域内建筑场地的工程地质勘察报告。7.2地基验槽记录。7.3地基隐蔽验收记录。7.4灰土的试验报告。第六节 钢筋工程1. 施工准备1、钢筋作业必须熟悉施工图纸，了解设计要求。翻样时要充分考虑施工条件，即考虑钢筋交汇处相互穿插条件，钢

29、筋相互之间、钢筋和预埋铁件之间、钢筋与安装预埋之间要相互避让，避免现场硬撬硬打影响质量。2、严格执行配料单审核制度，配料单上应有现场技术员签字后方可开出配料表交付制作。避免返工、浪费材料。3、材料质量是保证钢筋工程质量的基础条件之一，所有进场钢筋必须有合格证（或质保书），合格证必要的数据应齐全，合格证的发货批号、炉号等必须与钢材上标识相符，没有合格证或订货不符的钢材不得进场。进场钢筋按有关要求进行分批取样检验。4、施工作业层要执行交底制度，翻样、绑扎前，钢筋工长要组织技术交底，解决施工重点难题，使操作人员的心中有数，照章作业。2. 钢筋加工1、钢筋加工要实行半成品检查及验收制度。加工的第一件成

30、品合格后方可成批制作，制作中要加强质量监督和检查，重点检查加工难度大，对绑扎影响大、数量多的钢筋，逐根检查其曲率是否合格。2、成品、半成品验收合格后要有专人负责保护管理，分规格堆放挂牌标识，按需发放，切忌乱拿、乱拖、乱用。3. 钢筋接头根据集团公司内部规定，不允许使用闪光对焊接头，本工程框架柱竖向钢筋及框架梁水平钢筋均采用直螺纹套筒连接。一、施工准备1. 材料 钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。钢筋的验收和加工，应按有关的规定进行。 直螺纹连接套：材质为级钢筋用30号45号。2. 机具设备 钢筋直螺纹套丝机：采用SZ50A型，能套制1650钢筋（级）。 量规（牙

31、形规、卡规、直螺纹塞规）等。 力矩板手：用PW360（管钳型）力矩值为100360Nm。 辅助机具：有砂轮锯、角向磨光机、台式砂轮各一台。3. 作业条件 （1）接头连接套规格必须与钢筋规格一致。 （2）直螺纹连接接头不能用于预应力钢筋，经常承受反复动荷载及承受高压应力疲劳荷载的结构构件。2. 操作工艺 平螺纹钢筋接头是先在施工现场或钢筋加工厂，用直螺纹钢筋接头用套丝机，把钢筋的连接端头加工成直螺纹，然后通过螺纹连接套，用力矩扳手按规定的力矩值把钢筋和连接套拧紧在一起。1. 钢筋加工：回收待连接钢筋上的密封盖和保护帽钢 筋 就 位按规定的力矩值扭紧钢筋接头，直到力矩扳手发响声为止用 手 拧 上

32、钢 筋质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头用油漆在接好的钢筋划上标记作钢筋接头的抽检记录下 料2. 连接钢筋：套 丝用牙形规检查套丝质量用卡规检查丝头小端直径做接头试件静力拉伸试验接头试验合格后作钢筋连接准备工作试验室做出接头试件试验报告在钢筋两连接端分别拧上塑料保护帽和按规定的力矩值拧上连接套，以保护平螺纹和方便连接施工存 放 备 用用卡规抽检丝头小端直径，用牙形规抽检丝头牙形，加工质量合格后填写抽检记录，对不合格的丝头要重新加工3. 质量标准1. 保证项目 （1）钢材应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。钢筋的验收和加工，应按有关的规定进行

33、。 （2）接头连接套有质量检验单和合格证。 （3）连接钢筋接头强度必须达到钢材强度值，按每种规格接头，以300个为一批（不足300个仍为一批）每批三根接头，超过80为合格，试件长度不小于600mm送试验站作拉伸试验。2. 基本项目 （1）钢筋套丝质量必须符合要求，要求逐个用月牙形规和卡规检查。要求牙形与牙形规的牙形吻合，小端直径不得超过允许值。 （2）钢筋螺纹的完整牙数不小于规定牙数。 （3）接完的钢筋接头必须用油漆作标记，其外露丝扣不得超过一个完整丝扣。4. 施工注意事项1. 避免工程质量通病 （1）连接套规格必须与钢筋一致。 （2）接连钢筋时必须将力矩扳手调到规定钢筋接头拧紧，不要超过扭紧

34、力矩值。2. 主要安全技术措施 （1）平螺纹钢筋接头套丝及连接钢筋的操作人员必须经过培训、考核、持证上岗。 （2）进行高空作业和用电操作人员须遵守建筑安装工程安全技术规程。3. 产品保护被连接的钢筋套丝质量经检验合格后，成品用塑料保护盖保护。其它接头1、构造柱采用绑扎搭接接头。接头百分率50%，搭接长度为1.4倍LaE(03G101-1中抗震锚固长度)。2、圈梁、楼板钢采用绑扎接头，其搭接长度1.4倍LaE(03G101-1中抗震锚固长度)。且不小于500mm。3、钢筋接头区域内接头数量应符合设计要求和施工规范。4. 钢筋绑扎1、基础钢筋 在绑扎时应注意钢筋穿插顺序，使得就位后不发生变形移动。

35、基础钢筋绑扎顺序：1、先绑底板钢筋，独立基础短边大于2.5米时可按0.9B布置，放置底筋垫块2、根据柱外边线绑扎柱立筋，底部焊接固定，上部用钢管架固定3 、基础主拉梁钢筋绑扎4、基础次拉梁绑扎，绑扎垫块2、柱钢筋、楼板钢筋1）柱插筋定位：柱插筋因其高度较长，容易晃动移位，每根柱需在底板内要用长度为2m的825拉筋（三角形）与邻近钢筋拉牢并焊接，保证其垂直度及位置准确。并且在底板上最上层钢筋处采用限位筋与柱箍筋水平焊牢。同时在上层筋上设置五道箍筋，底板上层筋下依据柱径大小设置不少于5道箍筋，使各钢筋固定牢固不晃动， 2）柱钢筋绑扎要校好垂直度，使其保持位置准确、顺直，立好模板后，再一次进行校正柱

36、钢筋，同时要控制垂直度，边扎边吊线，以免失控造成返工。为避免框架柱筋移位，浇筑砼时预埋定位筋。3）柱、板钢筋绑扎时，必须与安装联系，及时进行安装工程预埋管线和预埋件的预埋，避免事后撬、拆、返工，影响质量和进度。预埋安装施工时，应有专门的接零接地设置、严禁操作人员在柱、梁主筋上搭零线和随处起弧损伤钢筋。4）钢筋绑扎时应注意其绑扎位置和顺序，不得颠倒造成返工；a、主梁钢筋在次梁钢筋下；b、连梁钢筋均设置在墙纵筋内侧；c、板筋在次梁筋之上；d、板受力钢筋布置于短跨方向且在长跨钢筋位置之下；e、砌体预留插筋采用化学锚固法，即植筋法，用专用植筋胶进行植筋，以保证拉结筋能准确放置在砌体水平灰缝中。5. 钢

37、筋隐蔽验收钢筋在隐蔽之前，对钢筋的规格、型号、类别、位置、根数、间距、锚固长度、接搭长度、焊接质量、预留插筋、保护层厚度等要做好工序自检工作，自检合格后由专职质检与施工负责人进行验收，合格后提交监理和甲方进行工程验收，方可进行下道工序。第七节 模板工程1. 模板施工注意事项1、模板支撑必须稳固，确保几何形状和强度、刚度及稳定性。拼缝须严密，保证砼浇筑振捣时不出现漏浆现象。2、施工过程中，随时复核轴线位置、几何尺寸及标高等，施工完后必须再次全面复核。3、模板施工时必须注意预埋件及预留洞不得遗漏且安装牢固，位置准确，有防止位移变形的可靠措施。4、安装模板时应轻拿轻放，不得碰坏已安装的模板，以防模板

38、变形。5、拆模时不得硬撬，以免损伤砼表面，拆下的模板均应进行清理修整，并涂刷脱模剂。6、任何一个部位的模板和支撑拆除必须经现场施工技术人员同意后，方可拆除。严禁私自拆除模板及支撑。2. 本工程模板使用材料为木胶合板1、梁模采用木胶合板。2、矩形柱模采用木胶合板，50100木方背楞，48钢管做抱箍，抱箍的间距根据柱砼施工侧压力分布状态布置。3、有梁楼板模板采用木胶合板，木方背楞，支撑采用模板支撑早拆体系。3框架柱模板3. 柱模1、矩形柱模采用木胶合板模板，50100木方背楞，加48钢管做抱箍，本工程柱子的尺寸分别为800800、900900二种规格，为了保证柱子整体质量，故在柱子的中间均需增设1

39、4对拉螺杆，间距下部2/3处为400，上部1/3处为500。2、施工要点1）按标高及所弹柱位置线用1:2.5水泥砂浆找平柱边外框（100mm宽）。2）结构平面离柱角100mm左右柱主筋上焊“井字”型18定位钢筋，并确保其准确性。3）安装分片模板时，应先检查其拉结筋保护层等是否有遗漏，并办理隐蔽手续，同时必须对柱结构平面上清理干净后，方可安装柱模，用48钢管进行抱箍、并校核模板位置及垂直度，即在平面上分别弹出柱中心线，每片模板上、下分别弹出垂直中心线，安装柱模时，中心线相互重合，砼浇筑完毕后，随即按此中心线校核。4）为确保主、次梁在柱端位置的精确性和阴角处顺直，柱顶留出梁高加20cm的高度另做柱

40、头模，按设计高度留出梁的截面位置。4. 有梁楼板1、楼板底模用12202440木胶合板、50100木方背楞，间隔200。2、梁模底板使用木胶合板，梁侧模使用木胶合板。3、楼板与墙相交处使用定型加工的阴角模，不规则处底模用木胶合板加木方加工异形模。4、支撑系统采用钢管体系，立柱间距不得大于900 mm，立柱横管下扣件采用双扣件进行加固。5. 模板拆除侧面模板在混凝土强度能保证其棱角不因拆模板而受损坏时方可拆模，拆模前设专人检查混凝土强度，拆除时采用撬棍从一侧顺序拆除，不得采用大锤砸或撬棍乱撬，以免造成混凝土棱角破坏。第八节 砼工程1. 砼供应为了保障混凝土施工质量，本工程全部采用商品砼。 浇筑混

41、凝土时必须连续供应，如果现场搅拌站发生故障，必须从灵北矿或介休及时调入，防止在不允许留施工缝的地方留置施工缝而出现质量事故。 本工程按常规要求进行砼配合比设计，但考虑到浇筑层数、浇筑高度和浇筑不同构件要求及施工季节的变化，砼坍落度需作及时调整，使浇筑的砼坍落度保持：柱142cm，梁、板162cm。砼配合比须由砼供应厂家或试验室进行试配和试样，其配合比设计经本公司项目经理部鉴定和建设单位认可后方可施工，本工程基础、梁、底板均为C30砼。2. 使用商品混凝土浇捣前的准备工作1、外部协调工作混凝土能否顺利浇筑，外部条件是重要的因素之一，使用商品砼浇筑时，须提前做好下列协调工作。1）交通道路畅通，保证

42、砼运输不受阻，砼浇筑尽量选择在晚上和避开上班高峰期。2）电力供应，场外与供电部门联系，保证在砼浇捣期间供电正常；场内要协调用电负荷的设备，保证这一期间不断电不跳闸。同时为防止突发事件，自备150KW发电机组一台。3）保持运输车辆和场内、场外道路的整洁。4）提前和砼生产厂家联系，协调计划供应数量、车次安排或可能发生的情况及应急措施，并要求砼生产厂家备足本次砼工程所需的砂、石、水泥、外加剂等。5）所使用材料及砼生产厂家必须附有质保书、原材料试验报告、复试报告、砼试配强度报告等，施工单位必须对水泥、砂石等原材料随机抽样进行复试，其所有的复试报告均必须符合设计和规范技术要求，所有原材料检测报告及质保书均必须经现场施工工程师审核鉴定。2、砼浇筑前的最后工作检查1）对钢筋、模板安装、预埋、预留洞及砌体插筋等进行技术复核，质量验收合格，并办理好隐蔽验收签证。2）检查各类机械运转是否正常，油料是否备足。3）电力电源到位，各类配电箱均设置漏电安全保护装置，夜间照明系统配备就位，照明灯具充足。4）覆盖保温材料到位。5）作业面垃圾、杂物清理干净，工作面积水排净。6）通讯联络正常。7）外部协调工作完毕。8）各专业工种工作内容完毕，并通过隐检验收。9）指挥系统和作业层管理人员到位，劳动力安排就绪。11）塔机全面检查试运转，检查钢丝绳的磨损程度。砼浇筑劳动力组织分工
