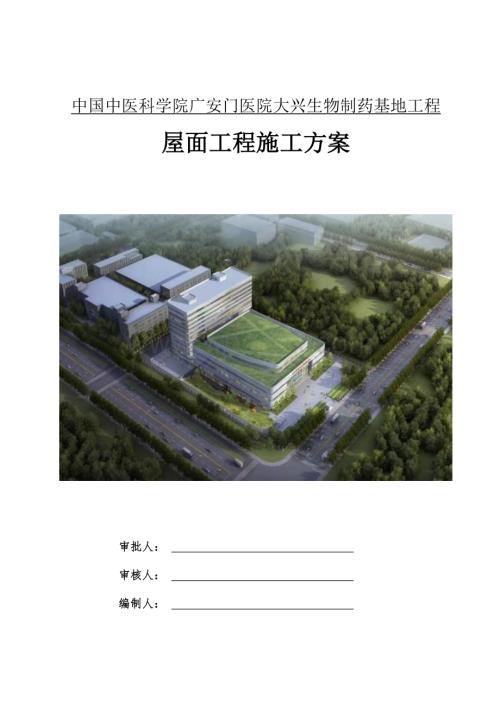

中医科学院广安门医院大兴生物制药基地工程屋面工程施工方案.docx

1、中国中医科学院广安门医院大兴生物制药基地工程屋面工程施工方案审批人： 审核人： 编制人： 目录第一章 编制依据- 1 -第二章 工程概况- 1 -2.1 工程概况- 1 -2.2 设计概况- 2 -第三章 施工安排- 3 -3.1 管理人员配置及职责- 3 -3.2 施工流水段的划分- 4 -3.3 工程施工重点和难点分析及应对措施- 5 -3.4 施工进度安排- 5 -第四章 施工准备计划- 5 -4.1 劳动力配置计划- 5 -4.2 工程用原材料需用量计划- 5 -4.3 工程用成品、半成品需用量计划- 5 -4.4 主要周转材料配置计划- 6 -4.5 施工机具配置计划- 6 -4.6

2、 技术复核和隐蔽验收计划- 6 -4.7 施工试验检验计划- 6 -4.8 测量计量仪器配置计划- 7 -第五章 施工方法- 7 -5.1 平屋屋面施工方法- 7 -5.1.1 施工工艺流程- 7 -5.1.2 施工工艺- 7 -5.2 种植屋面施工方法- 14 -5.2.1 施工工艺流程- 14 -5.2.2 施工工艺- 14 -6.1 质量管理措施- 19 -6.1.1 质量控制目标分解- 19 -6.1.2 质量保证措施- 21 -6.2 工期管理措施- 22 -6.3 安全管理措施- 22 -6.3.1 危险源管理- 22 -6.3.2 防疫管理- 23 -6.4 成品保护管理措施-

3、32 -6.5 环境管理措施- 33 -第一章 编制依据序号类别文件名称图号/编号1行业规范屋面工程技术规范GB50345-20122建筑防水工程现场检测技术规范JGJ/T299-20133弹性体改性沥青防水卷材GB1824220084工程做法12BJ1-15质量验收规范屋面工程质量验收规范GB50207-20126安全技术规程建设工程施工现场消防安全技术规范GB50720-20117建筑施工安全技术统一规范GB50870-2013第二章 工程概况2.1 工程概况工程名称中国中医科学院广门安医院大兴生物制药工程（生产制剂楼等2项）工程性质工业厂房建设规模约4.3亿工程地址北京市大兴区 中关村科

4、技园区大兴生物制药基地0503-015地块总占地面积34029m2总建筑面积71000m2建设单位北京广安顺元医药有限公司项目承包范围地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给排水及采暖、通风空调、建筑电气、智能建筑、建筑节能、电梯及室外工程全部工作内容。设计单位清华大学建筑设计研究院有限公司主要分包工程精装修工程、幕墙工 程勘察单位中兵勘察设计研究院 限公司 合同要求质量合格监理单位中航工程监理（北京）有限公司工期总工期：910日历天 总承包单位中国建筑第八工程局有限公司安全满足北京市各项安全生产规范的要求工程主要功能或用途研发、试验及生产制剂等2.2 设计概况序号部位屋面做法1地

5、砖屋面（用于上人屋面）1.810厚彩色釉面防滑地砖2.57厚DTA砂浆铺卧3.50厚C20混凝土，每6m*6m分缝，缝宽10，缝内下部填B1级硬泡聚氨酯条，上部密封膏4.0.4厚聚氯乙烯塑料薄膜隔离层5. 防水材料选用3+3mm厚SBS(2型）防水卷材（已单列清单项）6.1015厚DS砂浆找平层7.最薄30厚A型复合轻集料垫层找2%坡8. 120厚泡沫玻璃保温板9.钢筋混凝土屋面板2地砖屋面（细石混凝土面层，用于突出屋顶的设备机房）1.60厚C20混凝土，每6m*6m分缝，缝宽10 2.0.4厚聚氯乙烯塑料薄膜隔离层3.防水材料选用3+3mm厚SBS(2型）防水卷材（已单列清单项）4.1015

6、厚DS砂浆找平层5.最薄30厚A型复合轻集料垫层找2%坡6.120厚泡沫玻璃保温板7.钢筋混凝土屋面板3砂浆屋面（用于不上人屋面）1.20厚憎水膨珠砂浆2. 防水材料选用3+3mm厚SBS(2型）防水卷材（已单列清单项）3.1015厚DS砂浆找平层4.最薄30厚A型复合轻集料垫层找2%坡 5.120厚泡沫玻璃保温板6.钢筋混凝土屋面板4种植屋面1.150300厚种植土2.保湿过滤毡，密度300g/m33.10高塑料凸片排水板4.防水层：3+3mm厚SBS(2型）防水卷材（已单列清单项）5.40厚C20细石混凝土随打隋勇DS砂浆抹平6.50厚挤塑聚苯板7.20厚DS砂浆找平层8.最薄处40厚加气

7、碎块混凝土找2%坡，厚度超多120时，先铺平加气碎块震压抬实，再覆50厚加气碎块混凝土9.120厚泡沫玻璃保温板10.钢筋混凝土屋面板第三章 施工安排3.1 管理人员配置及职责序号姓名岗位名称职责1张海项目经理1) 认真贯彻执行相关环境法律、法规和各项规章制度，对本工程安全施工及环境管理负责；2) 每周定期组织施工现场的楼、地面施工管理检查；3) 负责制定楼、地面施工管理目标、奖罚制度，并指定楼、地面施工管理人员和监督人员。2温倞淳项目总工1) 根据相关规范要求、施工图纸及现场实际情况制定楼、地面施工方案，明确施工流程，组织项目部方案交底，对方案实施进行旁站监督；3) 进行质量、安全、环保等方

8、面管理和配合协调；完成施工前期准备工作；4) 负责对分包施工方案的审定，材料设备的选型和审核，统筹分包工程的设计变更和技术核定工作，参与相关分包商和供应商的选择；5) 参与编制项目质量计划、项目职业健康安全管理计划、环境管理计划，负责技术资料及影像资料的收集整理工作，与质量管理部门配合，参与项目阶段交验和竣工交验，共同负责工程创优活动；3高振商务经理1) 负责项目楼、地面预算成本的编制和成本控制工作；2) 负责本项目分包招标文件的编制；负责分包商选择工作；参与供应商的选择工作；3) 配合财务编制开支预算和资金计划；4) 负责与招标人和分包人的结算工作，编制项目请款、分包付款文件；5) 负责项目

9、合同管理、造价确定以及二次经营等事务的日常工作；6) 负责准备竣工决算报告；7) 与商务有关的其他工作。4关佳旭张冠今张聪翔专业工程师1) 对地下室砌体的施工生产、进度计划全面负责，确保工程施工安全顺利进行；2) 对工程各专业项目部之间的施工生产进行协调；3) 负责各专业工种之间的协调及配合，制定各专业项目工期、质量、成本、安全文明施工等各项管理目标、措施，并组织各专业日常工作的落实，组织各分项工程的施工、验收工作等，及时解决施工中出现的各种问题；4) 现场劳务分包综合管理；5) 负责编制项目机械使用管理计划，在生产经理的领导下统一调配塔吊、施工电梯、汽车吊等大型机械的调配使用；5任占前质量总

10、监1) 全面负责砌体工程质量相关工；2) 负责砌体工程相关验收及质量检查工作。6李子曦质量工程师1) 负责相关区域砌体验收及质量检查工作。7陈永辉商务工程师1) 负责项目砌块预算成本的编制和成本控制工作；2) 负责本项目分包招标文件的编制；负责分包商选择工作；参与供应商的选择工作；3) 配合财务编制开支预算和资金计划；4) 负责与招标人和分包人的结算工作，编制项目请款、分包付款文件；5) 负责项目合同管理、造价确定以及二次经营等事务的日常工作；6) 负责准备竣工决算报告；7) 与商务有关的其他工作。8曹巨宝韩航技术工程师负责砌体方案编写与交底；对方案的重难点进行明确，并进行交底；负责解决现场施

11、工相关问题。9马 森试验工程师1) 负责现场材料复试、试块留置、实体检验等工作；2) 水泥，砂浆进场材料复试，安全网取样送检，浇筑混凝土试块留置送检。10梁辉孔令镪物资工程师1) 负责编制项目物资领用管理制度和日常管理工作；2) 负责物资进出库管理和仓储管理；3) 负责对材料的标识作统一策划；4) 负责监督检查所有进场物资的质量，协助做好技术资料的收集整理工作；5) 具体负责竣工时库存物资的善后处理；6) 进行砌块材料的供应，钢管、木方、方钢管、混凝土供应周转，架体租赁等工作。11卢川孙立达安全工程师1) 负责项目安全生产、文明施工和环境保护工作，对砌块施工进行安全监督和安全旁站；2) 负责编

12、制项目职业健康安全管理计划、环境管理计划和管理制度并监督实施，制定员工安全培训计划，并负责组织实施；3) 负责每周的安全生产例会，定期和不定期组织安全生产和文明施工检查，加强安全监督管理、消除施工现场安全隐患；4) 负责安全目标的分解落实和安全生产责任制的考核评比；5) 负责项目安全应急预案编制，进行安全应急演练，保证施工生产的正常进行；6) 负责对各专业项目部的安全监督和管理工作，督促各专业项目部作好安全防护工作，消除施工过程中的安全隐患，确保安全生产；7) 负责大型施工机械的维修保养，确保施工机械使用正常；8) 负责施工现场及生活区消防隐患排查、消防器具维护工作。3.2 施工流水段的划分本

13、工程屋面工程施工按照南楼四层南楼三层北楼九层设备机房屋面的顺序依次进行施工作业。3.3 工程施工重点和难点分析及应对措施表3.3 重难点及应对措施表序号重点和难点具体分析应对措施责任人1进场材料质量控制本工程涉及较多材料，北京当地对屋面材料的质量要求较高，特别是保温材料的防火性能。加强进场材料的监控，按规范进行取样送检，及时获取相应检测报告。梁辉2屋面设备基础、出屋面管道及竖井的防水收口屋面设备基础较多、管道、竖井较多提前协调分包，确定防水节点，明确施工顺序，加强节点检查。关佳旭3雨季施工屋面施工会经历汛期，必须做好准备。做好天气数据的接收工作，及时采取措施防止因雨水耽搁施工或对保温材料造成损

14、坏。关佳旭3.4 施工进度安排施工部位计划开始日期计划结束日期工期责任人负责人南楼四层2020.8.302020.9.1515张聪翔关佳旭南楼三层2020.9.152020.9.2510张聪翔关佳旭北楼九层2020.9.252020.10.1015张聪翔关佳旭设备机房2020.10.102020.10.155张聪翔关佳旭第四章 施工准备计划4.1 劳动力配置计划施工阶段工种人数屋面工程阶段防水工20屋面工程阶段保温工15屋面工程阶段混凝土工10屋面工程阶段普工204.2 工程用原材料需用量计划序号材料名称规格需用量进场时间责任人单位数量1C20细石混凝土C20立方米1000随进度分批进场梁辉2

15、SBS防水卷材平方米9500随进度分批进场梁辉3砂浆立方米300随进度分批进场梁辉4挤塑聚苯板平方米2000随进度分批进场梁辉5加气碎块混凝土立方米400随进度分批进场梁辉6防滑地砖块1500随进度分批进场梁辉7泡沫玻璃保温板平方米8000随进度分批进场梁辉4.3 工程用成品、半成品需用量计划序号成品、半成品名称规格需用量需用时间责任人单位数量5月6月7月4.4 主要周转材料配置计划序号周转材料名称规格型号需用量进场日期出场日期责任人4.5 施工机具配置计划序号施工工具名称需用量进场日期1地砖切割机102020年8月2手推胶轮车212020年8月3靠尺302020年8月4激光水平仪32020年

16、8月5内外直角检测尺102020年8月6抹刀302020年8月7砂浆料斗62020年8月8其他配套设备和工具一套2020年8月9砂浆料斗62020年8月8其他配套设备和工具一套2020年8月4.6 技术复核和隐蔽验收计划表4.6 技术复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1SBS防水卷材卷材规格、材质，基层质量、基层平整度，卷材搭接宽度，搭接缝错缝距离、细部做法、保护层厚度马森2挤塑聚苯板保温板的规格、性能等是否满足设计要求，粘贴质量、错缝铺贴等马森3细石混凝土混凝土强度等级、坍落度、配合比、表面外观质量马森4.7 施工试验检验计划序号工程部位检验项目单位检验频率检

17、验时间1屋面SBS防水拉伸强度、扯断伸长率试验,低温弯折性试验等m2同品种、同规格卷材10000m2 为一批，不足10000m2也为一批，每500-1000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检查。在外观质量检查合格的卷材中，任取一卷做物理性能检验。材料使用前2防水保护层普通混凝土试块m同配合比、同一工作班，100m/组，每组3块，试件尺寸150*150*150mm 正立方体。随进场进度3水泥砂浆找平层砂浆抗压试块m2每一层或每1000m2为一检验批，不足1000m2也按一批计，每批取样1 组。每组3块,试件尺寸70.770.770.7mm正立方体随进场

18、进度4挤塑聚苯板导热系数、密度、抗压强度或压缩强度、吸水率、燃烧性能等m2同厂家、同品种产品，按照扣除天窗、采光顶的屋面面积，在1000m2以内时应复验1次；当面积增加时，每增加2000m2应增加1次，超过5000m2时，每增加3000m2应增加1次；增加的面积不足规定数量时也应增加1次。同工程项目、同施工单位且同时施工的多个单位工程（群体建筑），可合并计算屋面抽检面积。材料使用 前4.8 测量计量仪器配置计划序号仪器名称分类数量使用特征检定周期保管人1激光标线仪DSZ25投线放线一年曹巨宝2水准仪FA-322标高线复核一年曹巨宝3激光测距仪F421D3房间净空尺寸测量一年曹巨宝第五章 施工方

19、法5.1 平屋屋面施工方法5.1.1 施工工艺流程基层处理铺设泡沫玻璃保温板轻集料垫层找坡找平层施工防水层施工隔离层施工面层施工5.1.2 施工工艺1 基层处理出屋面的管子、落水斗、烟道等已安装完成，并用微膨胀混凝土填塞密实，管根部位做密封处理，将管根固定，并做闭水试验。钢筋混凝土屋面板基层面的灰尘杂物和特殊高起的部位剔凿清理干净，保证板面平整干净。2 铺设泡沫玻璃保温板在经平整处理后的屋面楼板上用墨线弹出变形缝及其宽度线，标出泡沫玻璃板的粘贴位置。粘贴泡沫玻璃保温板时，应将粘结砂浆涂在板后面，板心按梅花形布设粘结点，直径约100mm，板四周涂抹一圈粘结砂浆，宽约50mm。每块所涂抹的粘结砂浆

20、面积不少于保温板面积的40%。保温板涂完砂浆后应立即在相应的位置进行粘贴，粘贴时轻揉、均匀挤压，随时检查保温板平整度，粘结厚度以能调平泡沫玻璃保温板粘贴层为宜，平均约10mm。清楚板边溢出的粘结砂浆，使板与板之间无“碰头灰”。板缝拼接，缝宽超出2mm时用相应厚度的挤塑聚苯板填塞。拼缝高差不大于1.5mm，否则应用砂纸或打磨机具打磨平整。磨平工作应泡沫玻璃板粘贴24小时后进行，避免对泡沫玻璃板造成损坏。3 轻集料垫层找坡根据设计要求的2%坡度在墙边引测标高点并拉线找坡，在铺好的保温板上分仓均匀地扫素水泥砂浆一遍，轻集料混凝土随打随平，最小厚度不小于30mm厚。图5.1.2-1 找坡层施工4 找平

21、层施工根据标高控制拉线、贴轻集料混凝土灰饼，灰饼间距为1.5米左右，尺寸为100100mm。待制作灰饼完成厚及时进行找平层的施工，用塔吊运输DS砂浆至屋面后，根据灰饼高度均匀分摊，然后用铁抹子压光收实。找平层与凸出屋面结构的连接处以及基层的转角处等均应抹成R=50mm圆角如图所示。为便于防水卷材与屋面突出部位铺贴牢固密实，在阴阳角处用DS水泥砂浆倒r=50圆角图5.1.2-2 阴角施工5 防水层施工1) 基层清理基层应坚实、平整、干燥、无灰尘、无油污，凹凸不平和裂缝处应用聚合物砂浆补平，施工前清理、清扫干净，必要时用吸尘器或高压吹尘机吹净。屋面工程平面与女儿墙立面交接处的阴阳角、穿结构管道根等

22、，均应做成半径为50mm的圆弧（八字角）；2) 涂刷基层处理剂大面涂刷基层处理剂可使用长柄滚刷或机械喷涂，在阴阳角等节点细部选用短柄刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）可施行下一工序施工。涂刷基层处理剂后的基层应尽快进行下一工序施工，以免受到二次灰尘污染。受到灰尘二次污染的基层必须重新涂刷基层处理剂；3) 细部附加增强层处理用附加层卷材及标准预制件在两面转角、三面阴阳角等部位进行附加增强处理，平立面均匀展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材粘贴在已涂刷一道基层处理剂的

23、基层上，附加层要求无空鼓，并压实铺牢。附加层卷材为500mm宽，一般部位附加层应满粘结在基层上；图5.1.2-3 附加层宽度4) 弹线、应力释放在已处理好并干燥的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长短边均为100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材预铺，释放应力，然后将卷材重新打卷，由卷材中间向两侧进行卷材铺贴施工卷材。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。5) 大面卷材铺贴 大面铺贴第一道卷材：卷材应铺设在符合要求基层表面上，确定铺贴的具体位置，先把卷材展开，调整好铺贴位置，将卷材的起始端先粘贴固定在基层上，然后从卷材的一边均匀地撕去隔离膜，边去除隔离膜边

24、向前缓慢地滚压、排除空气、粘结紧密。铺贴后的卷材应平整、顺直，搭接尺寸正确，不得扭曲。相邻卷材要粘牢，长短边搭接宽度为100mm，同层相邻卷材的短边搭接缝在地下室部位错开不小于1/3卷材幅宽；6) 卷材搭接缝粘结：卷材搭接缝的粘结，采用专用压辊在上层卷材的顶面均匀用力施压，以边缘呈密实粘合为准。必要时采用专用压轮二次压边；7) 第二道卷材铺贴：第一层卷材检查合格后，再弹线铺贴第二层卷材，操作方法同第一层，但必须注意上、下层卷材不得相互垂直铺贴，且上、下两层卷材的接缝应纵向错开1/31/2幅宽，其它同第一层，地下同层相邻两幅卷材的短向搭接缝应错开不小于1/3卷材幅宽，待自检合格后报请监理及建设方

25、进行验收，验收合格后及时进行保护层的施工。卷材铺贴施工如下图所示：图5.1.2-4 接缝搭接示意8) 缺陷修复：自粘卷材的自粘面受到灰尘污染后，会部分失去自粘结性能，表现为搭接缝、收口部位局部翘边、开口等现象。工程中一旦出现上述情况，必须及时进行修复，修复方法为采用火焰加热器伸入翘边、开口内部，利用火焰加热将自粘橡胶沥青加热融化，然后粘合。9) 验收：分工序自检，自检合格后报请监理及建设方按照国标地下防水工程质量验收规范（GB 50208-2011）验收，验收合格后及时进行保护层的施工。10) 验收合格后及时施做50mm厚C20细石混凝土保护层，保护层与防水层间采用低档卷材做隔离层。图5.1.

26、2-5 防水施工流程图6 隔离层施工本工程上人屋面工程隔离层施工采用0.4厚聚氯乙烯塑料薄膜隔离层。基层平整，清理无异物后铺设塑料薄膜作为隔离层。7 保护层施工屋面保护层概况序号部位做法1上人屋面50厚C20混凝土，每6m*6m分缝，缝宽10，缝内下部填B1级硬泡聚氨酯条，上部填密封膏；2不上人屋面20厚憎水膨珠砂浆施工工艺：基层清理细部构造处理标高、坡度、分格缝弹线洒水湿润浇筑混凝土浇水养护分格嵌缝1) 基层清理浇筑细石混凝土，将基层清理干净，板缝已做好密封处理，将屋面结构层、保温层或隔离层上面的松散杂物清楚干净，凸出基层上的砂浆、灰渣用凿子凿去，扫净，用水冲洗干净。2) 分格缝弹线：弹出分

27、格缝位置，混凝土分格缝与构筑物交接处宽为30mm，其余分格缝宽度 20mm。分格缝应设置在屋面转折处、防水层与突出屋面的结构交接处，其纵横向间距不大于6m。分格缝采用 20 厚木条留设，两侧用水泥砂浆固定。高度统一为 40mm，与浇筑的防水保护层厚度一致，用于控制防水保护层的厚度。3) 细部构造处理浇筑细石混凝土前，应按设计或技术标准的细部处理要求，先将伸出屋面的管道根部、女儿墙等部位流出缝隙，并用密封材料嵌填；泛水处应铺设防水层。 4) 复核排水坡度为1%,最低处30。施工前用砂浆做好灰饼（间距不大于2m），女儿墙处弹出控制线。落水口50范围内做5%的泛水坡度。5) 分隔缝设置要求：钢筋网片

28、避开切缝位置，切缝做法参见12J201-1，页次9页注2及37页节点5、6。6) 洒水湿润：浇混凝土前，适量洒水湿润表面，利于基层与混凝土结合。7) 浇筑混凝土：混凝土的浇筑应按先远后近，先高后低的原则，在湿润过的基层上分仓均匀的浇筑混凝土，在一个分仓内可先铺25厚混凝土，再将扎好的钢筋提升到上面，然后在铺上层混凝土，用平板振捣器振捣密实，用木杠沿两边冲筋标高刮平，并用滚筒来回滚压，直至表面浮浆不再沉落为止，然后用木抹子搓平、提出水泥浆。浇筑混凝土时，每个分格缝板块内的混凝土必须一次浇筑完成，不得留施工缝。8) 压光：混凝土稍干后，用铁抹子三遍压光成活，抹压时不得撒干水泥或加水泥浆，头遍拉平、

29、压实，使混凝土均匀密实。待浮水沉失，人踩上去有脚印但不下陷时，再用抹子压第二遍，将表面平整、密实，注意不得漏压，并把砂眼、抹纹抹平，在水泥终凝前，最后一遍用铁抹子同向压光，保证密实美观。在混凝土达到初凝后，即可取出分格缝木条。起条时不得损坏分格缝处混凝土；当采用切割法留分格缝时，缝的切割应在混凝土达到设计强度达到设计强度70%以上进行，分格缝的切割深度宜为防水保护层厚度的3/4。9) 铺设、振动混凝土时，必须严格保证钢筋位间距及位置的准确。混凝土初凝后，必须立即进行养护，养护时间不得少于7天。养护期间防止闲人上屋面踩踏。10) 做细石混凝土保护层时，细石混凝土的坍落度控制在120mm左右，否则

30、容易产生裂缝。11) 下部使用B1级硬泡聚氨酯条，上部使用密封膏进行嵌缝。嵌缝前应用钢丝刷清除缝两侧面浮灰、杂物等，嵌填深度不应小于缝宽的0.6倍，嵌填密封材料的基面均涂刷与密封材料相配的基层处理剂，密封材料的底部应设置背衬，材料应是与密封材料不粘连的。8 面层施工1) 基层清理：将基层表面的浮土或灰浆铲掉，清扫干净，有油污时，应用10%火碱水刷净，并用清水冲洗干净，然后晾干。2) 标筋：根据屋面水平基准线弹出地面标高线，做灰饼，灰饼表面应比地面标高底线底一块广场砖所铺的厚度，再按灰饼标筋，雨水口位置底于四周，坡度0.5-1%。清理屋面时不得向雨水口及管道口乱扔地砖碎片、杂物。3) 弹线：弹铺

31、砖控制线：根据砖块、缝宽在地面上弹纵、横控制线；用1:3水泥砂浆做结构层卧铺，结合层厚度30mm离缝10mm宽，面砖紧密、坚实，砂浆饱满，严格控制面层标高；铺砖时，砖的背面朝上抹粘结砂浆，铺砌到已刷好的找平层上，砖上楞高处水平标高线，找正、找直、找方后，在砖面上垫木板，用橡皮锤拍实，做到面砖砂浆饱满、相接紧密、坚实，与水落口相接处，将砖加工成与水落口相吻合，水落口周边排砖；放射形镶贴。4) 铺砖：先在分格逢两侧各贴一排控制砖，找好位置及标高，之后拉控制线粘贴大面，在砖背后抹10厚1：1水泥砂浆结合层，要刮平随抹随贴，要求砂浆饱满，亏灰时取下重贴，并随时用靠尺检查平整度，同时保证缝隙宽度一致，铺

32、贴时由外墙向中心，在区格内由里向外，逐排逐列退着铺贴，不踩踏铺好的地砖。铺砌时必须拉细线，每块砖要跟线，使缝线顺直，并严格控制其坡度标高，注意将落水口处坡度加大。在边角处和与管道相接的部位采用非整砖铺贴时，应事先根据大小尺寸利用切割机和线锯加工成型后，然后进行铺砌，使达到表面完整美观的效果。5) 缝宽要求：砖与砖之间缝宽为10mm，要求缝隙横平竖直。每6*6米留置20mm接缝，用DTG水泥砂浆填缝。6) 养护：填缝完24小时后，将地砖表面清扫干净浇水进行养护3天以上，三天内不准上人，3天后检查有无空鼓、断裂等不合格现象，对不合格的进行修补，全部合格后进行勾缝。养护期间不得上人走动，不宜在面层上

33、穿插其他作业，以防影响质量。5.2 种植屋面施工方法5.2.1 施工工艺流程基层清理找坡层施工找平层施工保温层施工防水保护层施工防水层施工排水层施工过滤层施工种植土施工5.2.2 施工工艺1 基层清理将基层清理干净，板缝已做好密封处理，将屋面结构层、保温层或隔离层上面的松散杂物清楚干净，凸出基层上的砂浆、灰渣用凿子凿去，扫净，用水冲洗干净。第六章 各项管理措施2 找坡层施工根据设计要求的2%坡度在墙边引测标高点并拉线找坡，在铺好的结构楼板上均匀地浇筑加气混凝土碎块，随打随平，最薄处浇筑40厚，厚度超过120mm时，先铺平加气碎块压平抬实，再覆50mm厚加气碎块混凝土使用木抹子抹平，抹平必须在混

34、凝土终凝前完成。3 找平层施工根据标高控制拉线、贴轻集料混凝土灰饼，灰饼高20mm，间距为1.5米，尺寸为100100mm。待制作灰饼完成后及时进行找平层的施工，用塔吊运输DS砂浆至屋面后，根据灰饼高度均匀分摊，然后用铁抹子压光收实。找平层与凸出屋面结构的连接处以及基层的转角处等均应抹成R=50mm圆角，做法同平屋屋面找平层做法。4 保温层施工施工工艺流程：基层处理 弹控制线排版备料配专用粘结砂浆粘贴保温板检查验收铺贴时应避免在雨天及大风天气进行，为防止形成火灾隐患，要求保温板铺装完成后随即进行下道工序施工。但不能及时进行隐蔽时，需要做好防火措施。具体施工时还需要注意如下事项：1) 基层应平整

35、、顺直、坚实，应符合施工验收规范要求。偏差以及存在凸起、空鼓、疏松和有碍粘贴的污物应剔除，并用砂浆找平。2) 粘贴保温板前将基层略微湿润。3) 保温板在粘结前应根据基层形状和尺寸，合理下料，板材的排列竖向错缝，交错相接，板与板之间要靠紧靠实，尽量不得有“碰头灰”，超出2mm的缝隙应用相应宽度的聚苯板薄片填塞。粘贴时可用橡皮锤轻轻敲击固定，严格控制板面平整度、垂直度，用长度不小于2m的靠尺进行压平检查，板周围挤出的胶粘剂应及时清理。4) 用专用粘结砂浆满涂基层上面，涂层厚210mm；采用点框粘结法，在板面四周涂抹一圈搅拌好的专用粘结砂浆，其宽度为50mm，板面中央均匀涂抹56个点，保证粘贴面积不

36、小于30%。5) 保温板粘帖时板与板之间互相压边粘帖。6) 保温砂浆的配制与使用：应严格按供应商提供的配比和制作工艺在现场进行，有专人配制，每次配制不得过多，视不同环境温度条件控制在2h内或按产品说明书中规定的时间内用完。图5.2.1-1 挤塑板铺设示意图5 防水保护层施工40厚细石混凝土浇筑随打随平，DS砂浆抹平。具体施工流程同平屋屋面防水保护层施工流程。6 防水层施工1) 基层清理基层应坚实、平整、干燥、无灰尘、无油污，凹凸不平和裂缝处应用聚合物砂浆补平，施工前清理、清扫干净，必要时用吸尘器或高压吹尘机吹净。屋面工程平面与女儿墙立面交接处的阴阳角、穿结构管道根等，均应做成半径为50mm的圆

37、弧（八字角）；2) 涂刷基层处理剂大面涂刷基层处理剂可使用长柄滚刷或机械喷涂，在阴阳角等节点细部选用短柄刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）可施行下一工序施工。涂刷基层处理剂后的基层应尽快进行下一工序施工，以免受到二次灰尘污染。受到灰尘二次污染的基层必须重新涂刷基层处理剂；3) 细部附加增强层处理用附加层卷材及标准预制件在两面转角、三面阴阳角等部位进行附加增强处理，平立面均匀展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并

38、压实铺牢。附加层卷材为500mm宽，一般部位附加层应满粘结在基层上；图5.2.1-2 附加层宽度4) 弹线、应力释放在已处理好并干燥的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长短边均为100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材预铺，释放应力，然后将卷材重新打卷，由卷材中间向两侧进行卷材铺贴施工卷材。铺贴 后卷材应平整、顺直，搭接尺寸正确，不得扭曲。5) 大面卷材铺贴 大面铺贴第一道卷材：卷材应铺设在符合要求基层表面上，确定铺贴的具体位置，先把卷材展开，调整好铺贴位置，将卷材的起始端先粘贴固定在基层上，然后从卷材的一边均匀地撕去隔离膜，边去除隔离膜边向前缓慢地滚压、排除空气、

39、粘结紧密。铺贴后的卷材应平整、顺直，搭接尺寸正确，不得扭曲。相邻卷材要粘牢，长短边搭接宽度为100mm，同层相邻卷材的短边搭接缝在地下室部位错开不小于1/3卷材幅宽；6) 卷材搭接缝粘结：卷材搭接缝的粘结，采用专用压辊在上层卷材的顶面均匀用力施压，以边缘呈密实粘合为准。必要时采用专用压轮二次压边；7) 第二道卷材铺贴：第一层卷材检查合格后，再弹线铺贴第二层卷材，操作方法同第一层，但必须注意上、下层卷材不得相互垂直铺贴，且上、下两层卷材的接缝应纵向错开1/31/2幅宽，其它同第一层，地下同层相邻两幅卷材的短向搭接缝应错开不小于1/3卷材幅宽，待自检合格后报请监理及建设方进行验收，验收合格后及时进

40、行保护层的施工。卷材铺贴施工如下图所示：图5.2.1-3 附加层宽度8) 缺陷修复：自粘卷材的自粘面受到灰尘污染后，会部分失去自粘结性能，表现为搭接缝、收口部位局部翘边、开口等现象。工程中一旦出现上述情况，必须及时进行修复，修复方法为采用火焰加热器伸入翘边、开口内部，利用火焰加热将自粘橡胶沥青加热融化，然后粘合。9) 验收：分工序自检，自检合格后报请监理及建设方按照国标地下防水工程质量验收规范（GB 50208-2011）验收，验收合格后及时进行保护层的施工。10) 验收合格后及时施做50mm厚C20细石混凝土保护层，保护层与防水层间采用低档卷材做隔离层。图5.2.1-4 防水层施工流程7)

41、排水层施工10厚塑料凸片排水板凸面向上，使用专用焊接机单缝焊接，搭接宽度60mm，有效焊接宽度不小于25mm。8) 隔离层施工1 基层检查：检查基层是否平整、坚实，如有异物，应清理干净。 2 试铺:根据现场情况，确定保湿过滤毡尺寸，裁剪后予以试铺，裁剪尺寸应准确。检查撒拉宽度是否合适，搭接处应平整，松紧适度。 3 铺设：接缝须与坡面线相交；与坡脚平衡或可能存在应力的地方，水平接缝的距离须大于1.5m。9) 铺设种植土按照图纸要求铺设150300mm厚种植土,使用夯实机械夯实整平。第六章 各项管理措施6.1 质量管理措施6.1.1 质量控制目标分解序号分项工程名称检查项目检查内容检验方法1找坡层

42、和找平层主控项目找坡层和找平层所用材料的质量及配合比，应符合设计要求。 检查出厂合格证、质量检验报告和计量措施。 2找坡层和找平层的排水坡度，应符合设计要求。 坡度尺检查3一般项目找平层应抹平、压光，不得有酥松、起砂、起皮现象。 观察检查。 4卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层应做成圆弧形，且应整齐平顺。 观察检查。 5找平层分格缝的宽度和间距，均应符合设计要求。 观察和尺量检查 6找坡层表面平整度的允许偏差为7mm ，找平层表面平整度的允许偏差为5mm。 2m 靠尺和塞尺检查。 7隔离层 主控项目隔离层所用材料的质量及配合比，应符合设计要求。 检查出厂合格证和计

43、量措施。 9一般项目隔离层不得有破损和漏铺现象。观察检查。 10保护层主控项目主控项目保护层所用材料的质量及配合比，应符合设计要求。检查出厂合格证、质量检验报告和计量措施。 11块体材料、水泥砂浆或细石混凝土保护层的强度等级，应符合设计要求。检查块体材料、水泥砂浆或混凝土抗压强度试验报告。12保护层的排水坡度，应符合设计要求。坡度尺检查。13一般项目块体材料保护层表面应干净，接缝应平整，周边应顺直，镶嵌应正确，应无空鼓现象。小锤轻击和观察检查。14水泥砂浆、细石混凝土保护层不得有裂纹、脱皮、麻面和起砂等现象。观察检查。15保护层的允许偏差和检验方法应符合GB50207表4.5.12的规定。按表4.5.12进行检验。 16保温层主控项目板状保
