镇龙二期项目屋面工程施工方案.docx

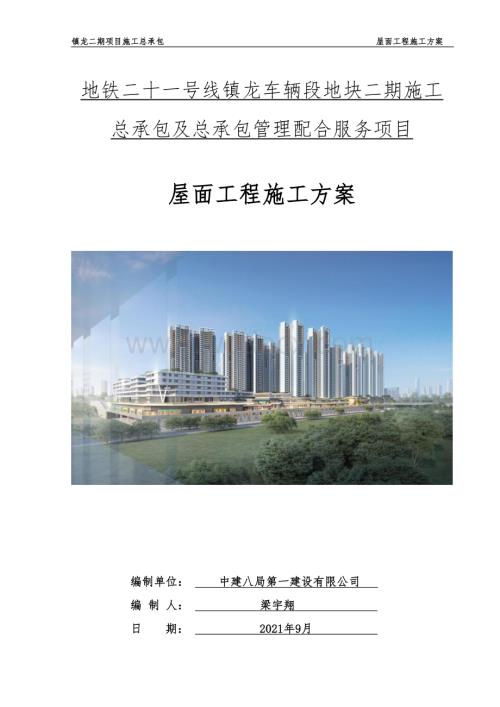

1、镇龙二期项目施工总承包 屋面工程施工方案地铁二十一号线镇龙车辆段地块二期施工总承包及总承包管理配合服务项目屋面工程施工方案编制单位： 中建八局第一建设有限公司 编 制 人： 梁宇翔 日 期： 2021年9月 目录第一章 编制依据5第二章 工程概况62.1 工程建设概况一览表62.2 设计概况62.3 工程施工条件9第三章 施工安排113.1 项目管理组织113.2 项目管理目标123.3 各项资源供应方式123.3.1 劳务资源安排一览表123.3.2 工程用大宗物资供应安排一览表123.3.3 大型机械设备采购供应安排一览表133.4 施工流水段划分及施工工艺133.5 施工重点和难点分析及

2、应对措施13第四章 施工进度计划14第五章 施工准备与资源配置计划155.1 施工准备计划155.2 资源配置计划165.2.1 劳动力配置计划165.2.2 工程材料需求计划165.2.3 施工机具配置计划165.2.4 测量计量仪器配置计划17第六章 施工方法及工艺186.1 方案及技术参数186.2 上人平屋面196.2.1 施工顺序196.2.2 施工要点206.3 不上人平屋面236.3.1 施工顺序236.3.2 施工要点236.4 节点大样296.5 验收标准346.6 验收程序346.7 验收人员35第七章 各项管理计划367.1 绿色施工管理计划367.1.1 绿色施工组织机

3、构及分工367.1.2 绿色施工实施措施367.1.3 绿色施工评价377.2 进度管理计划377.2.1 确定施工进度控制点377.2.2 工期管理措施387.3 质量管理计划397.3.1 项目质量管理职责分工397.3.2 确定质量控制点407.3.3 质量保证措施407.4 安全管理计划417.4.1 职业健康安全管理目标417.4.2 现场职业健康安全管理组织机构和职责分工417.4.3 职业健康安全重大危险源447.4.4 职业健康安全资源配置计划447.4.5 安全生产管理制度457.4.6 安全生产保证措施457.5 成品保护计划467.5.1 成品保护管理组织467.5.2

4、成品保护计划及保证措施467.6 环境管理计划467.6.1 环境管理目标467.6.2 环境管理组织机构和职责分工47第八章 新型冠状病毒感染肺炎疫情防控498.1 疾病监测498.2 疫情预警508.3 疫情报告508.4 应急反应和终止508.4.1 反应原则508.4.2 反应措施508.4.3 应急处置538.4.4 反应终止558.4.5 后期处置55第一章 编制依据序号类别文件名称编号1国家行政文件中华人民共和国建筑法（2019修正）国家主席令第91号2中华人民共和国安全生产法（2021修正）国家主席令第13号3建设工程安全生产管理条例国务院令第393号4中华人民共和国环境保护法

5、（2014修正）国家主席令第9号5国家、地方行业规范文件屋面工程技术规范GB 50345-20126种植屋面工程技术规程JGJ 155-20137非固化橡胶沥青防水涂料JC/T 2428-20178自粘聚合物改性沥青防水卷材GB 23441-20099建筑工程施工质量验收统一标准GB 50300-201310混凝土结构工程施工质量验收规范GB 50204-201511建筑节能工程施工质量验收标准GB 50411-201912屋面工程质量验收规范GB 50207-201213广东省建筑节能工程施工质量验收规范DBJ 15-65-200914建筑施工高处作业安全技术规范JGJ 80-201615施

6、工现场临时用电安全技术规程(附条文说明)JGJ 46-200516建筑机械使用安全技术规程JGJ 33-201217建筑施工安全检查标准JGJ 59-201118合同镇龙车辆段地块二期施工总承包项目合同/19设计文件镇龙车辆段地块二期施工总承包项目建筑、结构图纸/20企业管理文件技术质量管理手册2021年版第二章 工程概况2.1 工程建设概况一览表工程名称地铁二十一号线镇龙车辆段地块二期施工总承包及总承包管理配合服务工程性质商业住宅配套设施建设规模6.19亿工程地址广州市地铁21号线镇龙车辆段地块总占地面积66747总建筑面积244836建设单位广州市品辉房地产开发有限公司项目承包范围基础土石

7、方工程、主体结构、屋面工程、电气管线预留预埋、防雷接地预留预埋、装饰装修工程及其他零星工程设计单位广东省重工建筑设计院有限公司广州城建开发设计有限公司主要分包工程幕墙及铝门窗安装工程，二次装修施工工程，锌钢栏杆、铝合金百叶安装工程，桩基础工程勘察单位广州地勘察基础工程公司合同要求质量合格，且满足第三方过程质量评估分数及排名要求监理单位广州越建工程管理有限公司工期总工期728个日历天（指发包人或监理人签发开工通知后至完成竣工验收(五方验收)后的备案工作）总承包单位中建八局第一建设有限公司安全责任事故死亡率为零，建设中无重大安全事故；轻伤事故率控制在1以内；文明施工无政府处罚事件发生；满足第三方安

8、全评估分数及排名要求工程主要功能或用途高层住宅、社区配套用房、商业街等、机动车库、非机动车库、设备用房等。2.2 设计概况1、屋面工程概况1）本工程屋面防水等级为级；2）凡女儿墙与坐砌面砖交接处均应做柔性嵌缝，缝宽30mm，高度平砖面，嵌缝油膏可选用聚氯乙烯胶泥或建筑防水油膏，其技术指标应符合规范有关规定；3）屋面水泥砂浆找平层及刚性保护层应做分格缝，缝宽10mm，深不小于2/3本层厚度，填嵌单组份聚氨酯密封胶，双向3m*3m；4）凡穿屋面的管道或泛水以上的外墙穿管，等安装完后采用细石砼封严，管根周围应嵌填防水胶与防水层闭合。须检查完后再做防水材料，避免做防水材料后凿洞。屋面找坡坡向雨水口，在

9、雨水口部坡度加大成积水区，雨水口位置及坡向详见屋面平面图。高屋面雨水排至低屋面时，应在雨水管下方的低屋面铺放细石混凝土水簸箕；5）屋面反梁需要过水时，宜设过水洞，而不宜采用预埋管，以利排水。过水洞高度不应小于150mm，宽度不应小于200mm。当采用预埋管时，管径100mm。过水洞（管）应标注洞（管）底标高，以保证与屋面排水坡度吻合。过水孔可采用不少于两道防水涂料或密封材料防水。预埋管两端周围与混凝土接触处应留凹槽，并采用密封材料封严。6）天沟或女儿墙应按给排水专业要求留设溢水孔。7）屋面防水层施工后必须做防水测试验收合格后，方可开始下一道工序的施工。屋面的防水卷材接缝应按规范搭接缝要求施工。

10、8）倒置式屋面板状保温层应在屋面排水低位与排水沟交接处埋设30渗水管，渗水管汇集到地漏。9）基层与突出屋面结构（女儿墙、墙、天窗壁、变形缝、烟囱、管道、檐口、天沟等）的转角处均应用水泥砂浆或细石混凝土做成圆弧或钝角，且应设置卷材或涂膜附加层。柔性防水层向上做350高泛水。10）屋面、露台上所有建筑物、构筑物的砖砌墙角（如女儿墙、梯间屋墙、天窗壁、设备房墙、烟道墙、设备管井墙、设备基础、水池等）都要设不少于450高（烟道不少于500）的C20混凝土反坎，配筋48，并应与屋面板一起浇捣。如遇特殊情况不能同时浇捣出现施工缝时，应在后浇混凝土前嵌填遇水膨胀密封胶8*15mm。11）女儿墙一般为现浇钢筋

11、混凝土（梁板预留插筋，栏杆做法同）。当采用砖块材料时不应采用轻质墙体材料砌筑，且砌块强度等级应大于A5.0，砌筑砂浆强度等级不应小于M5，并应按规定设置构造柱和厚度不小于120的60高C20钢筋砼压顶（内配26钢筋），压顶向内找坡6%；同时屋面板天沟处必须有翻起350以上的现浇钢筋混凝土（梁板预留插筋）。12）女儿墙根部，出屋面管道、排气道、雨水口、排水沟等阴角部位需增加防水附加层，防水附加层材料及做法与防水层相同；当屋面防水层有卷材时，防水附加层应为同类卷材；当屋面防水层只有涂料时，防水附加层应为同类涂料；防水附加层应从阴角开始上翻和水平延伸各不小于250mm（倒置式屋面应考虑保温层厚度）。

12、13）屋面除特别注明外均采用建筑找坡，当采用结构找坡时，坡度不小于3%。14）出屋面管道须在屋面板浇筑混凝土时预先埋入带止水翼的套管，并保证管周混凝土密实。套管应高出屋面400mm以上，内径至少应比管道外径大30mm。建筑屋面做法如下：序号部位名称做法备注1屋面1屋1（SGK隔热板模块上人平屋面）1、20厚DEA M20水泥砂浆座砌80型SGK屋面隔热板（内含30厚耐磨面细石，50厚带粘贴高密度聚苯乙烯泡沫板，导热系数0.04W/mK）填缝做法：填缝底15宽泡沫条压入分格缝于隔热板同高，面10厚SGK-K100建筑胶至八字口下延平齐，缝表面呈凹圆弧；2、20厚WS M20水泥砂浆找平，表面抹平

13、压光，1m*1m表面分格缝；3、聚酯无纺布隔离层（200g/m）4、3厚自粘聚合物改性沥青防水卷材（聚酯胎，I型）5、2厚非固化橡胶沥青防水涂料；6、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；7、现浇钢筋混凝土屋面板（厚度120，具体详结构施工图）；用于住宅高层塔楼的上人屋面；2屋面2屋2（有隔热不上人平屋面）1、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm，缝采用单组份聚氨酯密封胶密封，随捣随压实抹平；2、40*1.25=

14、50厚挤塑聚苯板，燃烧性能等级B2级（导热系数0.04W/mK）（有隔热时采用），防水胶灌封；3、聚酯无纺布隔离层（200g/m）；4、3厚自粘聚合物改性沥青防水卷材（聚酯胎，I型）；5、2厚非固化橡胶沥青防水涂料；6、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；7、现浇钢筋混凝土屋面板（厚度120，具体详结构施工图）；不上人屋面、楼梯间、电梯机房屋面3屋面3屋3（有隔热上人面砖面平屋面、露台）1、面砖面：8厚耐磨砖；2、粘结层：3-5厚1:1水泥砂浆粘贴面砖；3、20厚WS M20水泥砂浆找平，3m*3m分仓设缩缝，缝宽10mm，缝内嵌单组份聚氨酯密封胶；4、40厚C20细

15、石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm；5、40*1.25=50厚挤塑聚苯板，燃烧性能等级B2级（导热系数0.04W/mK）（有隔热时采用），防水胶灌封；6、3厚自粘聚合物改性沥青防水卷材（聚酯胎，I型）；7、1.5厚单组份聚氨酯防水涂料；8、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；9、现浇钢筋混凝土屋面板；裙房商业的露台（下层为功能房间）4屋面4屋4（无隔热上人面砖面平屋面、露台）1、面砖面：8厚耐磨砖；2、粘结层：3-5厚1:

16、1水泥砂浆粘贴面砖；3、20厚WS M20水泥砂浆找平，3m*3m分仓设缩缝，缝宽10mm，缝内嵌单组份聚氨酯密封胶；4、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm；5、聚酯无纺布隔离层（200g/m）；6、2厚单组份聚氨酯防水涂料；7、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；8、现浇钢筋混凝土屋面板；裙房商业的露台（下层没有功能房间）5屋面5屋5（无保温混凝土雨蓬）1、20厚WS M20水泥砂浆找平；2、最薄处20厚C

17、15细石混凝土找坡层，找坡2%，随捣随压实抹平；3、现浇钢筋混凝土屋面板；混凝土雨蓬6屋面6屋6（无隔热不上人屋面）1、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm，缝采用单组份聚氨酯密封胶密封，随捣随压实抹平；2、聚酯无纺布隔离层（200g/m）；3、2厚单组份聚氨酯防水涂料；4、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；高位水箱屋面、垃圾站、风井屋面（露天）等7屋面7屋7（无隔热坡屋面）1、全自粘玻纤沥青瓦（固定钉固定，

18、沥青基胶粘结）2、20厚WS M20水泥砂浆找平；3、2厚单组份聚氨酯防水涂料，女儿墙根部，出屋面管道、排气道、雨水口等阴角部位必须增加防水附加层，附加层应从阴角开始上翻和水平延伸各不小于250mm；4、刷基层处理剂一遍；5、20厚WS M20水泥砂浆找平；6、现浇钢筋混凝土屋面板；适用于坡度为30-100%的装饰性无保温斜屋面2.3 工程施工条件1、工程自然条件如下表：表2.3-1 工程自然条件表施工区域环境地下管线名称自来水，燃气相邻建（构）筑物分布地下无位置场地东南南侧地上无地上管线名称110kv汉太线九佛支线高压线周围道路及可利用情况场地北侧：创新大道；场地东侧：康耀二路（新建）；场地

19、西侧：康耀三路（新建）；场地南侧：康耀一横路（新建）。当地资源供应情况工程用主材供应情况钢材：公司集中采购工程用大型设备供应情况地块一3台塔吊（1#塔吊ZTT6517、2#塔吊ZTT6517、3#塔吊W6017-8B）；地块二3台塔吊(4#塔吊W6017-8B，5#塔吊W6515-10B，6#塔吊T6013A-8B)；地块三3台塔吊（2台TC6015塔吊，1台TC7020塔吊）。工程用特殊材料供应情况无电力供应情况地块一内设置2个630KV箱变供应生产区用电；地块三设置1个1250KV箱变供应办公区和生活区用电。 通讯、网络情况沿创新大道市政道路引入一路100M光纤，服务项目部监控系统和办公系

20、统。水资源供应情况创新大道临水接驳点，供应办公区和施工现场生活和生产用水2、工程现场施工条件1）屋面工程施工前，结构层应进行隐蔽工程检查验收，并办理检查及交接手续。2）出屋面管道、重型设备基础、预埋件等应在防水层施工前完成。3）出屋面的排气道、落水口等封闭。4）屋面排水设施安装完毕。5）施工队伍及所需材料的招标工作已完成，保证人员和材料充足。6）防水、保温板等需复试送检的材料根据复试检测要求提前进场，按要求送检，检测合格、复试合格报告出具后方可开始施工。第三章 施工安排3.1 项目管理组织序号岗位名称姓名职责和权限1项目经理屈鹏负责屋面工程施工过程总体协调及组织，对工期、工程安全、质量总负责。

21、2项目总工张锦全面负责屋面工程技术、质量管理，竣工验收。3机电经理张太明负责机电工程及土建、装饰各专业的配合协调，组织安装与装饰等专业的综合协调图的细化。4商务经理冯学友具体负责物资设备采购和商务合约管理工作。5生产经理王建负责屋面施工过程中总体施工进度计划的安排；施工现场平面管理；组织协调各专业队伍和专业分包的现场管理；负责屋面施工过程控制，对施工过程中的质量、安全、文明施工、成品保护等负责；负责主要机械设备、周转工具、劳务人员的计划与调配。6质量总监黄力负责工程质量的现场监督检查和屋面工程施工的质量验收。质量验收文件的记录与整理。7安全总监吕鉴造总体负责屋面工程施工过程中的安全生产情况，负

22、责各项规章制度、安全技术措施计划、安全技术操作规程和安全施工组织设计的督促与落实，并对其执行情况进行检查。8工程部专业工程师王建郝志新杨绍涛隋金洲1、组织进行屋面工程施工前技术交底。2、组织进场安全教育，屋面工程施工前进行安全交底，安全隐患整改。3、及时协调分包商配合及组织施工。9技术部技术工程师吴贺宾梁宇翔配合项目总工进行方案的编制及方案交底工作，为施工现场提供必要技术支持，跟踪现场屋面施工的技术复核，负责相关资料的收集及整理工作。10试验工程师杨镇武1、需试验试样及时送样，办理委托手续；2、现场实施试验，按有关规范及试验方法进行试验，填写试验记录并出具报告；3、按规范标准要求留置砂浆、砼试

23、块，并进行标准养护；11测量工程师王龙超负责屋面施工的定位放线复验工作。12资料员郑飞鹏负责资料、图纸等档案收集、管理；13安全部安全工程师王晨曦张雄刚1、负责项目安全生产规章制度、安全技术措施计划、安全技术操作规程和安全施工组织设计的制定工作，督促落实，并对其执行情况进行检查；2、每天进行安全巡查，及时纠正违章指挥、违章操作、违反劳动纪律的行为；3、组织做好对现场人员的安全生产教育和培训考核工作，督促检查班组的安全生产活动；14商务部商务工程师贾博豪郭俊负责工程的合同管理、商务洽谈等工作，负责现场劳务合同管理；15质量部质量工程师罗浩1、施工现场质量检查和工序验收、材料进场验收；2、完善隐蔽

24、验收、质量验收等相关资料。16物资部物资工程师王凡余组织防水卷材等的物资进场；组织物资进场验收，不合格的材料坚决退场；监督现场材料使用情况。17材料工程师唐亮1、认真执行物资检验及验收标准，验收各种进场物资；2、各种物资应按平面布置图的布局对各种材料分类、分规格、分区域码放整齐；3.2 项目管理目标项目管理目标名称目标值工期2021年11月5日开始进行屋面施工，2021年12月30日屋面施工全部完成，共55日历天（屋面工程）质量目标一次验收合格安全目标责任事故死亡率为零，建设中无重大安全事故；轻伤事故率控制在3以内；文明施工无政府处罚事件发生绿色施工目标噪音控制昼间70dB，夜间55dB科技目

25、标/3.3 各项资源供应方式3.3.1 劳务资源安排一览表施工项目名称专业施工队名称资质要求开始施工时间建设工期分包方式分包商选择方式责任人防水工程广东东方雨虹防水有限公司劳务资质2021.11.555天劳务公司选定屈鹏冯学友保护层施工广州综兴建筑劳务有限公司/深圳博浩顺建筑劳务有限公司/济南万丰建筑劳务有限公司劳务资质2021.11.555天劳务公司选定屈鹏冯学友3.3.2 工程用大宗物资供应安排一览表序号物资名称采购单位拟选供应商采购地点要求进场时间责任人1混凝土中建八局第一建设有限公司广州国丰广州随屋面施工进度王凡余23厚自粘聚合物改性沥青防水卷材中建八局第一建设有限公司广东东方雨虹广州

26、2021.11.5王凡余380型SGK屋面隔热板中建八局第一建设有限公司/广州2021.11.5王凡余450厚挤塑聚苯板，燃烧性能等级B2级中建八局第一建设有限公司/广州2021.11.5王凡余5非固化橡胶沥青防水涂料中建八局第一建设有限公司广东东方雨虹广州2021.11.5王凡余6单组份聚氨酯防水涂料中建八局第一建设有限公司广东东方雨虹广州2021.11.5王凡余3.3.3 大型机械设备采购供应安排一览表机械设备名称提供方式要求进场时间责任人施工人货电梯租赁已安装使用吕鉴造汽车吊租赁按需进场吕鉴造塔吊租赁已安装使用吕鉴造3.4 施工流水段划分及施工工艺根据屋面类型特点，屋面施工分为不上人平屋

27、面、上人平屋面、露台、雨棚。具体施工顺序：9-12#：12#楼屋面及雨棚9#楼屋面及雨棚10#楼屋面及雨棚11#楼屋面及雨棚。1-5#：5#楼屋面及雨棚4#楼屋面及雨棚3#楼屋面及雨棚1#楼屋面及雨棚2#楼屋面及雨棚。屋面工程材料垂直运输主要为塔吊吊运，混凝土浇筑采用汽车泵及塔吊吊运。3.5 施工重点和难点分析及应对措施表3.5-1 工程施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1细部节点多，处理复杂屋面工程细部节点多，处理复杂。对细部节点施工做出详细要求，明确施工做法，加强交底和施工检查。吴贺宾梁宇翔2成品保护在屋面施工过程中存在与其它专业工序交叉作业的情况，屋面各构造

28、层成品保护是本工程的质量控制重点。合理安排施工进度计划，避免交叉作业，加强对各队伍的教育，提高成品保护意识，加强现场巡查力度，及时发现并处理破坏成品的行为，保证施工成品质量。王建郝志新杨绍涛隋金洲3屋面设备基础多基础精确定位及优化，对屋面装饰效果影响大。屋面施工前，对屋面结构进行放线，根据屋面平面实际尺寸与厂家共同对基础进行深化排布；吴贺宾梁宇翔4交叉作业外装、内装与屋面施工交叉相互影响。根据现场施工进度，合理安排工序穿插计划，屋面施工至防水保护层后再进行外墙施工，吊篮拆除后再进行屋面面层施工。王建郝志新杨绍涛隋金洲55第四章 施工进度计划计划2021年11月5日开始进行屋面施工，2021年1

29、2月30日屋面施工全部完成，总工期55天。具体详见下表。表4.1-1 屋面施工进度计划表序号区域工作内容工期开始时间完成时间11-5#5#楼屋面及雨棚35d2021/11/52021/12/1024#楼屋面及雨棚35d2021/11/102021/12/1533#楼屋面及雨棚30d2021/11/302021/12/3041#楼屋面及雨棚30d2021/11/152021/12/1552#楼屋面及雨棚30d2021/11/152021/12/1569-12#12#楼屋面及雨棚30d2021/11/202021/12/2079#楼屋面及雨棚30d2021/11/202021/12/20810#楼

30、屋面及雨棚30d2021/11/202021/12/20911#楼屋面及雨棚30d2021/11/202021/12/20第五章 施工准备与资源配置计划5.1 施工准备计划1、技术准备表5.1-1 技术文件准备计划一览表序号文件名称文件编号配备数量持有人1屋面工程技术规范GB 50345-20121张锦2种植屋面工程技术规程JGJ 155-20131张锦3非固化橡胶沥青防水涂料JC/T 2428-20171张锦4自粘聚合物改性沥青防水卷材GB 23441-20091张锦5建筑工程施工质量验收统一标准GB 50300-20131张锦6混凝土结构工程施工质量验收规范GB 50204-20151张锦

31、7建筑节能工程施工质量验收标准GB 50411-20191张锦8屋面工程质量验收规范GB 50207-20121张锦9广东省建筑节能工程施工质量验收规范DBJ 15-65-20091张锦10建筑施工高处作业安全技术规范JGJ 80-20161张锦11施工现场临时用电安全技术规程(附条文说明)JGJ 46-20051张锦12建筑机械使用安全技术规程JGJ 33-20121张锦13建筑施工安全检查标准JGJ 59-20111张锦表5.1-2 施工检试验计划表序号工程部位检验项目单位检验频率检验时间责任人1卷材防水层SBS卷材复试10000材料进场杨镇武2保温层挤塑聚苯板5000材料进场杨镇武3找坡

32、层水泥t200材料进场杨镇武4保护层混凝土试块m100浇筑后28d杨镇武5找平层砂浆水泥砂浆试块t400浇筑后28d杨镇武表5.1-3 技术复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1屋面放线标高点引测及复核王龙超2防水工程防水材质；基层坡度、泛水高度、阴阳角做法、管道根部处理、变形缝处理、屋面雨水斗部位等细部做法；卷材搭接长度；涂膜遍数、厚度；蓄水淋水试验情况黄力罗浩梁宇翔3节能保温保温材料厚度、材质、铺贴顺序、方式吴贺宾梁宇翔4细石砼混凝土强度等级、坍落度、配合比、表面外观质量。罗浩5.2 资源配置计划5.2.1 劳动力配置计划表5.2.1-1 劳动力配置计划一览表

33、序号施工阶段专业工种人数责任人1找坡层、找平层瓦工10王建2防水层防水工15王建3保温层普工15王建4混凝土面层砼工10王建5屋面砖、石材贴砖工10王建5.2.2 工程材料需求计划表5.2.2-1 物资需求计划表序号材料名称规格需要量需要时间责任人单位数量1防水卷材3厚自粘聚合物改性沥青防水卷材按需2021.11王凡余2隔热板80型SGK屋面隔热板按需2021.11王凡余3挤塑聚苯板50厚挤塑聚苯板，燃烧性能等级B2级按需2021.11王凡余4防水涂料非固化橡胶沥青防水涂料m按需2021.11王凡余5防水涂料单组份聚氨酯防水涂料m按需2021.11王凡余6模板标准按需2021.11王凡余7混凝

34、土C20细石m按需2021.11王凡余8混凝土C15细石m按需2021.11王凡余9水泥砂浆/m按需2021.11王凡余10无纺布/按需2021.11王凡余5.2.3 施工机具配置计划表5.2.3-1 施工机具配置计划表序号生产设备名称型号规格单位数量生产能力进场时间责任人1电锤/台5/2021.11专业工程师2空压机/台5/2021.11专业工程师3小推车/个15/2021.11专业工程师4吹灰器/台5/2021.11专业工程师5扫帚/把9/2021.11专业工程师6滚刷器/个15/2021.11专业工程师7毛刷/个15/2021.11专业工程师8壁纸刀/把15/2021.11专业工程师9卷

35、材展铺器/个9/2021.11专业工程师10刮尺/个15/2021.11专业工程师11铁抹子/个20/2021.11专业工程师12木抹子/个20/2021.11专业工程师5.2.4 测量计量仪器配置计划表5.2.4-1 测量计量仪器配置计划表序号测量设备名称数量使用特征检定周期保管人1钢卷尺20测量12个月王龙超250m钢卷尺2长度测量12个月王龙超3游标卡尺6检测尺寸12个月王龙超4水准仪3测量放线12个月王龙超5全站仪1测量放线12个月王龙超62m靠尺4质量检测12个月王龙超7混凝土坍落度筒2质量检测12个月王龙超第六章 施工方法及工艺6.1 方案及技术参数序号部位名称做法备注1屋面1屋1

36、（SGK隔热板模块上人平屋面）1、20厚DEA M20水泥砂浆座砌80型SGK屋面隔热板（内含30厚耐磨面细石，50厚带粘贴高密度聚苯乙烯泡沫板，导热系数0.04W/mK）填缝做法：填缝底15宽泡沫条压入分格缝于隔热板同高，面10厚SGK-K100建筑胶至八字口下延平齐，缝表面呈凹圆弧；2、20厚WS M20水泥砂浆找平，表面抹平压光，1m*1m表面分格缝；3、聚酯无纺布隔离层（200g/m）4、3厚自粘聚合物改性沥青防水卷材（聚酯胎，I型）5、2厚非固化橡胶沥青防水涂料；6、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；7、现浇钢筋混凝土屋面板（厚度120，具体详结构施工图）

37、；用于住宅高层塔楼的上人屋面；2屋面2屋2（有隔热不上人平屋面）1、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm，缝采用单组份聚氨酯密封胶密封，随捣随压实抹平；2、40*1.25=50厚挤塑聚苯板，燃烧性能等级B2级（导热系数0.04W/mK）（有隔热时采用），防水胶灌封；3、聚酯无纺布隔离层（200g/m）；4、3厚自粘聚合物改性沥青防水卷材（聚酯胎，I型）；5、2厚非固化橡胶沥青防水涂料；6、最薄处20厚C15细石混凝土找坡层，找坡2%，随

38、捣随压实抹平；7、现浇钢筋混凝土屋面板（厚度120，具体详结构施工图）；不上人屋面、楼梯间、电梯机房屋面3屋面3屋3（有隔热上人面砖面平屋面、露台）1、面砖面：8厚耐磨砖；2、粘结层：3-5厚1:1水泥砂浆粘贴面砖；3、20厚WS M20水泥砂浆找平，3m*3m分仓设缩缝，缝宽10mm，缝内嵌单组份聚氨酯密封胶；4、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm；5、40*1.25=50厚挤塑聚苯板，燃烧性能等级B2级（导热系数0.04W/mK）

39、（有隔热时采用），防水胶灌封；6、3厚自粘聚合物改性沥青防水卷材（聚酯胎，I型）；7、1.5厚单组份聚氨酯防水涂料；8、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；9、现浇钢筋混凝土屋面板；裙房商业的露台（下层为功能房间）4屋面4屋4（无隔热上人面砖面平屋面、露台）1、面砖面：8厚耐磨砖；2、粘结层：3-5厚1:1水泥砂浆粘贴面砖；3、20厚WS M20水泥砂浆找平，3m*3m分仓设缩缝，缝宽10mm，缝内嵌单组份聚氨酯密封胶；4、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3

40、m分仓设缩缝，用切割机切缝深15mm，缝宽10mm；5、聚酯无纺布隔离层（200g/m）；6、2厚单组份聚氨酯防水涂料；7、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；8、现浇钢筋混凝土屋面板；裙房商业的露台（下层没有功能房间）5屋面5屋5（无保温混凝土雨蓬）1、20厚WS M20水泥砂浆找平；2、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；3、现浇钢筋混凝土屋面板；混凝土雨蓬6屋面6屋6（无隔热不上人屋面）1、40厚C20细石混凝土保护层配4150双向筋，钢筋在分缝处断开；平面四周（沿墙和水沟边）设宽10mm伸缝，缝内嵌单组份聚氨酯密封胶；平面内3m*3m分仓设缩缝，用切割机切缝深15mm，缝宽10mm，缝采用单组份聚氨酯密封胶密封，随捣随压实抹平；2、聚酯无纺布隔离层（200g/m）；3、2厚单组份聚氨酯防水涂料；4、最薄处20厚C15细石混凝土找坡层，找坡2%，随捣随压实抹平；高位水箱屋面、垃圾站、风井屋面（露天）等7屋面7屋7（无隔热坡屋面）1、全自粘玻纤沥青瓦（固定钉固定，沥青基胶粘结）2、20厚WS M20水泥砂浆找平；3、2厚单组份聚氨酯防水涂料，女儿墙根部，出屋面管道、排气道、雨水口等阴角部位必须增加防水附加层，附加层应从阴角开始上翻和水平延伸各不小于250mm；4、刷基层处理剂一遍；5、20厚WS M
