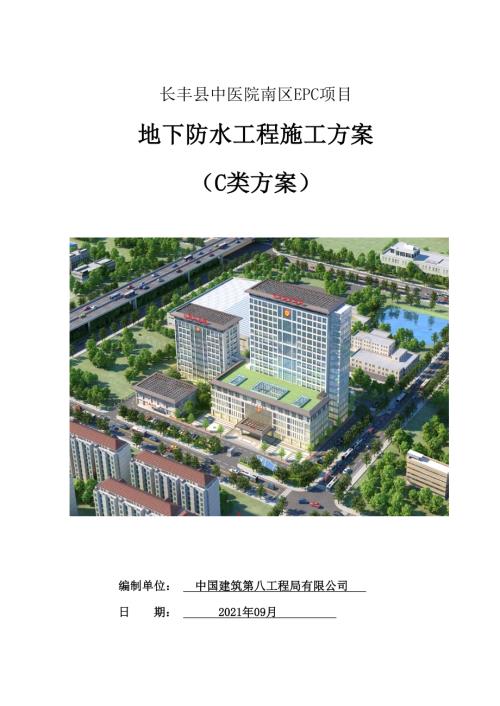

1、长丰县中医院南区EPC项目地下防水工程施工方案（C类方案）编制单位： 中国建筑第八工程局有限公司 日 期： 2021年09月 目 录第一章 编制依据- 1 -第二章 工程概况- 2 -2.1 工程建设概况表- 2 -2.2 防水设计概况- 2 -2.3 工程施工条件- 4 -第三章 施工安排- 4 -3.1 管理人员及职责权限- 4 -3.2 施工区段划分- 5 -3.3 工程施工重点和难点分析及应对措施- 6 -第四章 施工进度计划- 7 -第五章 资源配置计划- 7 -5.1 劳动力配置计划- 7 -5.2 工程用原材料需用量计划- 7 -5.3 机具、设备配置计划- 8 -5.4 技术复

2、核和隐蔽验收计划- 8 -5.5 施工试验检验计划- 8 -5.6 测量计量仪器配置计划- 9 -第六章 施工方法- 9 -6.1 方案及技术参数- 9 -6.2 施工流程- 9 -6.2.1 地下室底板防水施工流程- 9 -6.2.2 地下室外墙防水施工流程- 9 -6.2.3 地下室顶板防水施工流程- 10 -6.2.4 水泥基渗透结晶防水涂料施工流程- 10 -6.3 施工工艺- 10 -6.3.1 结构自防水施工工艺- 10 -6.3.2 预铺反粘高分子自粘胶膜防水卷材施工工艺- 13 -6.3.3 非固化橡胶沥青防水涂料+SBS改性沥青自粘防水卷材施工工艺- 16 -6.4 施工要点

3、- 17 -6.4.1 结构自防水施工要求- 17 -6.4.2 防水层施工要点- 17 -6.5 细部节点- 18 -6.5.1 底板与外墙交接处- 19 -6.5.2 外墙上返节点处理- 19 -6.5.3 防水卷材细部节点- 20 -6.5.4 后浇带及施工缝节点大样- 20 -6.5.5 管线穿墙节点大样- 21 -6.5.6 止水螺杆节点大样- 22 -6.5.7 止水钢板节点做法- 22 -第七章 进度管理计划- 23 -7.1 确定施工进度控制点- 23 -7.2 施工进度管理职责分工- 24 -7.3 进度管理措施- 25 -第八章 质量管理计划- 25 -8.1 质量控制目标

4、分解- 25 -8.2 确定质量控制点- 27 -8.3 质量保证措施- 28 -第九章 职业健康安全管理计划- 28 -9.1 职业健康安全重大危险源- 28 -9.2 安全生产管理制度- 28 -9.3 安全生产保证措施- 29 -9.4 安全生产应急预案- 30 -9.4.1 应急物资储备- 30 -9.4.2 应急预案- 31 -9.4.3 应急救援小组及应急救援程序- 32 -第十章 环境管理计划- 35 -10.1 重大环境因素清单- 35 -10.2 环境保护措施- 35 -第十一章 成品保护管理计划- 35 -11.1 成品保护管理组织和职责分工- 35 -11.2 成品保护计

5、划及保证措施- 36 -第十二章 疫情防控专项方案- 36 -12.1 应急指挥机构及职责- 36 -12.2 应急救援程序- 37 -12.3 应急处置措施- 38 -12.4 应急物资准备- 40 -12.5 应急相应及响应结束、演练- 41 -第一章 编制依据序号类别文件名称编号1技术规范地下工程防水技术规范GB5010820082建筑外墙防水工程技术规程 JGJ/T235-20113弹性体改性沥青防水卷材GB18242-20084非固化橡胶沥青防水涂料JC/T2428-20175预铺防水卷材GB/T23457-20176水泥基渗透结晶型防水材料GB18455-20127质量验收规范建筑

6、工程施工质量验收统一标准GB50300-20138地下防水工程质量验收规范GB50208-20119混凝土结构工程施工质量验收标准GB50204-201510安全技术规程建筑施工高处作业安全技术规范JGJ80-201611施工现场临时用电安全技术规范JGJ46-200512图集文件地下建筑防水构造10J30113其它文件长丰县中医院南区EPC项目施工图纸/14长丰县中医院南区EPC项目施工组织设计/15长丰县中医院南区EPC项目施工总承包合同/第二章 工程概况2.1 工程建设概况表工程名称长丰县中医院南区EPC项目工程性质医院建设规模门诊住院综合楼地上17层、地下2层，后勤综合楼地上10层、地

7、下2层，发热门诊楼地上2层，地库2层工程地址长丰县双凤经济开发区凤巢路与山花路交口总占地面积20880.00m2总建筑面积72646.40m2建设单位长丰县卫生健康委员会项目承包范围项目有关的设计、建安工程施工、材料设备采购与安装、验收、移交、保修等内容设计单位深圳市建筑设计研究总院有限公司主要分包工程医疗器械勘察单位安徽建筑大学勘测设计研究院有限公司合同要求质量确保“黄山杯”，争创“鲁班奖”。 建筑工程装饰专业确保“中国建筑工程装饰奖”。安装工程专业确保“中国安装工程优质奖(中国安装之星)”。监理单位合肥丰润工程咨询有限公司工期770天总承包单位中国建筑第八工程局有限公司安全无伤亡事故发生分

8、包单位/BIM要求BIM必须满足发包人要求（不低于3级）工程主要功能或用途医院2.2 防水设计概况本地下工程防水等级为一级，地下室底板迎水面主体混凝土结构防水采用钢筋混凝土自防水（P8）、防水卷材（厚反应粘交叉膜湿铺防水卷材）。地下室外墙及顶板等地下工程迎水面主体混凝土结构防水采用钢筋混凝土自防水(负二层外墙混凝土抗渗等级P8，负一层外墙混凝土抗渗等级为P6)、涂膜防水及卷材防水。防水混凝土浇筑须采用高频机械振捣密实,分层连续浇筑施工，分层厚度不大于500mm。序号设防部位建筑做法防水做法1地下室底板地下室底板:(自上至下) 1、自防水钢筋混凝土底板,表面清理干净 2、1.2厚高分子自粘胶膜防

9、水卷材（预铺反粘） 3、120厚C20细石混凝土垫层,表面抹光; 4、素土夯实,压实系数0.94砼自防水+1.2厚预铺反粘高分子自粘胶膜防水卷材2地下室侧墙地下室侧墙:(由内至外)1、钢筋混凝土墙板自防水,抗渗等级 P8 2、1:1.25水泥砂浆掺8%JX-型抗裂硅质防水剂修补找平 3、2厚非固化橡胶沥青防水涂料+2厚自粘改性沥青防水卷材(无胎) 4、50厚挤塑聚苯乙烯泡沫板保护层,容重30kg/m3 5、3:7灰土,分层夯实砼自防水+2厚非固化橡胶沥青防水涂料+2厚自粘改性沥青防水卷材(无胎)3地下室顶板（绿化）地下室顶板:(种植屋面,(自上至下)1、300厚轻质土壤回填,上铺植被;2、聚酯

10、土工布(400g/m2),沿种植土周边向上铺设至种植土高度3、20高凹凸型排(蓄)水板 4、保护层: 70厚C20细石砼保护层,内配A4150单层双向钢筋,坡度0.5%5、隔离层:20厚石灰砂浆(石灰膏:砂浆=1:4)6、防水层:4厚SBS改性沥青耐根穿刺防水卷材;立面上翻至种植土完成面300mm,阴阳角处附加层加强处理7、2厚非固化橡胶沥青防水涂料8、找平层:30厚C20细石混凝土找平;9、抗渗防水混凝土顶板砼自防水+2厚非固化橡胶沥青防水涂料+4厚SBS改性沥青耐根穿刺防水卷材4地下室顶板（铺装）地下室顶板:(广场铺装,自上至下)1、铺装面层详景观工程2、回填土夯实3、保护层: 70厚(最

11、薄处)C20细石砼保护层,内配A4100单层双向钢筋,坡度0.5%4、隔离层:20厚石灰砂浆(石灰膏:砂浆=1:4)5、防水层:4厚SBS普通改性沥青防水卷材;立面上翻至种植土完成面300mm,阴阳角处附加层加强处理6、2厚非固化橡胶沥青防水涂料7、找平层:30厚C20细石混凝土找平;8、抗渗防水混凝土顶板砼自防水+2厚非固化橡胶沥青防水涂料+4厚SBS普通改性沥青防水卷材5电梯基坑底板电梯基坑侧壁做法: 1、20厚1:2.5水泥抹灰砂浆抹面压实赶光; 2、2.0厚聚合物水泥防水涂料II型 3、钢筋混凝土侧墙砼自防水+2.0厚聚合物水泥防水涂料II型6电梯基坑底侧墙电梯基坑底板做法: 1、20

12、厚1:2.5水泥砂浆抹面压实赶光 2、2.0厚聚合物水泥防水涂料II型 3、钢筋混凝土底板砼自防水+2.0厚聚合物水泥防水涂料II型2.3 工程施工条件1、底板防水施工条件底板防水在垫层验收合格后方可施工；底板防水基层需干燥、平整，集水井、电梯井、柱墩转角处等阴阳角需做成圆弧角。2、外墙防水施工条件外墙防水在结构验收合格后方可施工；外墙转角处等阴阳角需做成圆弧角；对拉螺栓剔凿、切割、补平后；混凝土外观缺陷修补完毕后。3、地下室顶板防水施工条件地下室结构施工完成，验收合格；顶板防水基层需干燥，阴角处需做成圆弧角4、防水原材料有完整的合格证书及检测报告，经建设、监理单位验收合格并经第三方检验合格。

13、5、施工方案编制完成并经过公司及监理单位审批，方案编制人员已对项目管理人员及劳务管理人员进行方案交底，专业工程师已对现场作业人员进行技术交底工作。第三章 施工安排3.1 管理人员及职责权限序号姓名岗位名称职责 1项目经理杨 涛负责工程的全面管理与指挥，认真履行合同，负责并完成本施工方案的顺利实施，签署各项指令和文件，组织并主持工程验收。2执行经理侯绪冉1）履行与业主签订的工程总承包合同与书面承诺。2）协调好业主、监理、设计、管理公司、环境等与项目相关各方面的关系。3）负责施工所需人、财、物的组织管理与控制。4）负责专业分包进度、质量、安全、文明等综合协调。5）针对地下防水工程实施过程中的重大问

14、题组织专题讨论和方案论证，处理专业分包重大的管理和协调问题，保证地下防水工程的有效实施。3项目总工韩 枫负责指导和处理在施工过程中所遇到的一切技术问题，并参与施工过程的管理，作好项目经理的技术助手4责任工程师薛泽峰张文博夏仁志1）统筹协调落地式脚手架按计划施工，负责现场施工组织策划、施工技术与管理，以及施工进度、成本、质量和安全控制等。2）负责施工中各工种之间的协调及配合，组织实施专业管理人员、施工日常工作的落实，组织各分项工程的施工、验收工作等，及时解决施工中出现的各种问题。3）做好施工机械、机具的协调，施工道路的畅通。5专业工程师陈鑫瑞1）负责施工措施的落实和实施，分管专业的施工生产调度与

15、协调。2）对模板施工阶段计划完成情况进行过程记录。3）组织进行分部分项工程施工前的技术、安全交底。6技术工程师郎建国1）全面负责项目的技术管理工作，负责地下防水工程施工方案的编制和方案的交底。2）全面负责地下防水工程的技术、质量管理，竣工验收。3）主持项目部例会并根据现场地下防水施工的实际工程进度及时调整防水施工计划，并进行资源再分配。4）负责组织进行地下防水施工技术复核，并参与防水工程验收。7质量总监高庆胜1）负责工程质量的现场监督检查和地下防水工程的质量验收。2）负责地下防水工程一般不合格品的处置，发现严重不合格品及时报告技术负责人，并负责处置后的质量验收与评定。3）对防水分包和防水施工班

16、组提出质量奖罚。4）质量验收文件的记录与整理。8安全总监王 刚1）参与地下防水工程危险源辨识、风险评价与控制策划，参与环境因素的识别与评价。2）参与地下防水工程职业健康安全与环境管理规划、管理方案及技术措施方案的制定，落实相关责任。3）巡回进行地下防水工程职业健康安全/环境管理检查，对关键特性参数定期进行监测，发现问题下达整改通知单，并对整改情况进行验证。4）负责地下防水工程职业健康安全/环境应急准备检查，按应急预案进行响应。9物资工程师张静峰1）负责地下防水工程的物资控制，包括经上级授权对物资供应商进行评价、实施招标采购、做好进场物资的验证和记录、物资保管、标识等。2）监督检查防水分包商自行

17、采购物资的控制。负责不合格物资的处置和记录。3.2 施工区段划分地下防水工程施工范围为：地下室总体划分为A、B两个施工流水段，共计9个分区，每个施工流水段分别划分为A1-A4,B1-B5，总体施工流水为：A1A4A3A2B1B2B4B3B5图3.2-1 平面布置图图3.2-2 主楼地下室防水流水段划分图3.3 工程施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1抗渗混凝土的性能要符合P6、P8抗渗等级查看商砼站产品合格证、产品性能报告、计量措施、材料进场报告；抗压强度、抗渗性能检验报告。韩枫2防水材料的性能要符合设计总说明性能要求查看产品合格证、产品性能报告、材料进场报告。韩

18、枫3非固化橡胶沥青防水涂料施工喷涂厚度符合设计要求，均匀，不得流淌、鼓泡、露槎做好技术交底，施工时责任工程师、质量工程师旁站监督郎建国 4卷材搭接宽度及质量要符合规范，100mm施工时责任工程师、质量工程师旁站监督高庆胜5材料在后浇带、施工缝节点等细部结构施工符合地下防水构造图集及设计大样责任工程师及质量总监师严格按照图集及大样节点施工高庆胜6阴阳角的处理要符合规范及图纸总说明的要求。做成圆弧，阴角半径大于50mm，阳角半径大于10mm，卷材在转角处增帖相同卷材，宽度500，涂料增涂1遍，宽度500mm高庆胜第四章 施工进度计划根据目前项目总进度计划及抗浮锚杆施工情况，结合项目实际情况，制定如

19、下施工进度计划。序号施工部位施工工序开始时间结束时间工期总工期1地下室底板预铺反粘高分子自粘胶膜防水卷材2021.10.102021.10.2516162外墙非固化沥青防水涂料2021.12.52021.12.1915173自粘改性沥青防水卷材2021.12.52021.12.21174顶板非固化沥青防水涂料2022.1.52022.1.1511115自粘改性沥青防水卷材2022.1.52022.1.1713136电梯基坑底板、侧壁聚合物水泥防水涂料II型2021.10.152021.10.1622第五章 资源配置计划5.1 劳动力配置计划序号施工部位施工阶段工种人数1底板预铺反粘高分子自粘胶

20、膜防水卷材防水工252外墙、顶板非固化沥青防水涂料防水工153自粘改性沥青防水卷材防水工154底板、外墙、顶板基层处理普工105电梯基坑底板、侧壁聚合物水泥防水涂料II型防水工105.2 工程用原材料需用量计划序号材料名称规格需要量需要时间2021.11-2022.1责任人单位数量10111211预铺反粘高分子自粘胶膜防水卷材1.5mm1150011500000专业分包队伍2橡胶沥青防水涂料/t3.0011.50.53SBS改性沥青防水卷材4mm厚600000200040004自粘改性沥青防水卷材2mm厚50000020003000聚合物水泥防水涂料II型/t0.30.30005.3 机具、设

21、备配置计划序号机具、设备名称规格型号数量进场时间责任人1搅拌机/2套2021-10-13防水班组2吹风机（或吸尘器）/2个2021-10-13防水班组3钢丝刷/5套2021-10-13防水班组4铲刀/扁铲/5把2021-10-13防水班组5扫帚/10把2021-10-13防水班组6剪刀/10把2021-10-13防水班组7壁纸刀/10把2021-10-13防水班组8钢卷尺/5把2021-10-13防水班组9滚刷/5把2021-10-13防水班组10毛刷/20把2021-10-13防水班组11压辊/5把2021-10-13防水班组12灭火器干粉8支2021-10-13防水班组5.4 技术复核和隐

22、蔽验收计划序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1非固化橡胶沥青防水涂料检查产品合格证、产品性能检测报告、材料进场检验报告，喷涂平均厚度应符合设计要求，最小厚度不得低于设计厚度的90%。高庆胜22mm/4mmSBS改性沥青自粘防水卷材(型)1）检查产品合格证、产品性能检测报告、材料进场检验报告，2）长短边搭接宽度、相邻接头错开宽度、接头粘结质量、接头留置位置、有无空鼓等。）。高庆胜3聚合物水泥防水涂料检查产品合格证、产品性能检测报告、材料进场检验报告，喷涂平均厚度应符合设计要求，最小厚度不得低于设计厚度的90%。高庆胜4防水附加层附加层位置、附加层宽度和粘接质量。高庆胜51.2mm预铺

23、反粘高分子自粘胶膜防水卷材1）检查产品合格证、产品性能检测报告、材料进场检验报告2）长短边搭接宽度、相邻接头错开宽度、接头粘结质量高庆胜62.0厚聚合物水泥防水涂料II型检查产品合格证、产品性能检测报告、材料进场检验报告，喷涂平均厚度应符合设计要求，最小厚度不得低于设计厚度的90%。高庆胜5.5 施工试验检验计划序号工程部位检验项目单位检验频率检验时间责任人1地下底板1.2mm预铺反粘高分子自粘胶膜防水卷材m2同一类型、同一规格、同一批次进场10000 m2 为一验收批，不足 10000 m2 亦为一验收批。施工前15天高庆胜2地下顶板非固化橡胶沥青防水涂料吨同一生产厂以5t为一批，不足5t亦

24、为1批检验施工前15天高庆胜3地下顶板4mmSBS改性沥青自粘防水卷材m2同一类型、同一规格 10000 m2 为一验收批，不足 10000 m2 亦为一验收批。施工前15天高庆胜4地下外墙非固化橡胶沥青防水涂料吨同一生产厂以5t为一批，不足5t亦为1批检验施工前15天高庆胜5地下外墙2mmSBS改性沥青自粘防水卷材m2同一类型、同一规格 10000 m2 为一验收批，不足 10000 m2 亦为一验收批。施工前15天高庆胜6电梯基坑底板2.0厚聚合物水泥防水涂料II型吨同一生产厂以5t为一批，不足5t亦为1批检验施工前15天高庆胜7电梯基坑侧壁2.0厚聚合物水泥防水涂料II型吨同一生产厂以5

25、t为一批，不足5t亦为1批检验施工前15天高庆胜5.6 测量计量仪器配置计划序号仪器名称分类数量使用特征检定周期保管人1钢卷尺C10把搭接长度1年高庆胜2游标卡尺B3个厚度1年高庆胜第六章 施工方法6.1 方案及技术参数本工程地下室防水分为地下室底板防水、地下室外墙防水和地下室顶板防水。不同防水做法材料分类详见下表。序号防水部位防水做法1地下室底板砼自防水，1.2mm预铺反粘高分子自粘胶膜防水卷材2地下室侧墙砼自防水，2.0厚非固化橡胶沥青防水涂料+2mm厚SBS改性沥青防水卷材3地下室顶板砼自防水，2.0厚非固化橡胶沥青防水涂料+4mm厚SBS改性沥青防水卷材6.2 施工流程6.2.1 地下

26、室底板防水施工流程施工工艺流程：基层修复、清理弹线定位空铺高分子自粘胶膜防水卷材卷材搭接细部节点处理检查验收-绑扎钢筋浇筑底板结构混凝士:6.2.2 地下室外墙防水施工流程地下室外墙2mm厚非固化橡胶沥青防水涂料+2mm厚自粘改性沥青防水卷材施工工艺流程：对拉螺杆头处理基层清理/加热非固化橡胶沥青防水涂料细部附加层处理大面积喷涂或涂刮非固化橡胶沥青防水涂料铺贴改性沥青自粘防水卷材附加层大面积铺贴防水卷材搭接缝处理检查验收保护层施工成品保护。6.2.3 地下室顶板防水施工流程地下室顶板2mm厚非固化橡胶沥青防水涂料+4mm厚SBS改性沥青防水卷材施工工艺流程：基层清理/加热非固化橡胶沥青防水涂料

27、细部附加层加强处理大面积喷涂或涂刮非固化橡胶沥青防水涂料铺贴SBS改性沥青防水卷材附加层大面积铺贴防水卷材搭接缝处理检查验收保护层施工成品保护。6.2.4 水泥基渗透结晶防水涂料施工流程基层清理配备防水涂料细部附加层涂刷底层防水层涂刷中间防水层涂刷表面防水层自检、清扫试水验收。表6.2.4-1 水泥基渗透结晶型防水涂料施工要点序号工序名称施工要点1基层清理必须认真负责的彻底清扫干净，不得有浮尘、杂物、明水等，并随时注意保持基面清洁卫生。2配备防水涂料在涂刷之前必须有专人负责配料，严格按照提供的配合比分别称出配料所用的液料、粉料和水的重量。装在搅拌筒内，用手提电动搅拌器搅拌均匀，使其不含有未分散

28、的粉料。3涂刷细部附加层阴阳角附加层宽度500mm。3涂刷底部防水层用滚刷或油漆刷醮底层涂料，均匀地涂刷基层，不得露底，一般用量为0.3-0.4Kg/。待涂层干固后（一般不粘脚时），方可进行下一道涂膜。4涂刷细部防水层对地漏、管根、阴阳角等容易发生渗漏部位，应进行密封或加强处理。嵌填密封膏：按设计要求在管根等部的凹槽内嵌填密封膏，密封材料应嵌填严密防止裹入空气，并与缝壁粘结牢固，不得有开裂、鼓包和下塌现象。5涂刷中、面层防水层配置好防水涂料后，均匀地涂刷在已干固的涂层上，并与上道涂层垂直涂刷，以保证涂层厚度的均匀性，每遍涂刷量以0.8-1.0Kg/为宜，多遍涂刷以达到涂膜的厚度要求。6.3 施

29、工工艺6.3.1 结构自防水施工工艺1、施工工艺流程施工准备绑扎钢筋、支模混凝土搅拌混凝土运输混凝土浇筑养护拆模质量验收。2、施工程序及方法1）钢筋绑扎钢筋相互间应绑扎牢固，以防浇捣砼时，因碰撞振动使绑扣松散，钢筋移位，造成露筋，绑扎铁丝头应向内，绑丝不得接触模板。钢筋不得接触模板，支模前应加垫块。地下室底板、基础梁、外墙外侧，水池迎水面混凝土保护层厚度为50mm。2）支模工程地下室外墙采用木模板，模板拼缝应严密，不漏浆、不变形，吸水性小，支撑牢固，应在浇筑前24小时内用水充分湿润基表面。地下外墙模板对拉螺栓采用止水螺栓，止水环规格50503mm。止水环与螺栓必须满焊。3）混凝土搅拌及运输混凝

30、土采用预拌混凝土，搅拌时严格按配合比投料，每天于制备混凝土前1小时测定砂、石含水率，调整用水量。混凝土运输过程中，尽量减少运输中转环节，尽快到达浇筑现场，以防止混凝土拌合物产生分层、离析现象。混凝土拌合物运至浇筑地点后，先要进行混凝土和易性和坍落度检查，本工程抗渗混凝土坍落度要求18020mm。坍落度每小时损失量不大于20mm，坍落度总损失值不大于40mm，如在运输后出现分层、离析现象或塌落度损失后不能满足施工要求时，应将预拌混凝土退回搅拌站重新搅拌，或加入原水胶比的水泥浆，或掺加同品种的减水剂进行搅拌，严禁直接加水。4）混凝土浇筑底板混凝土层浇筑，每层浇筑厚度为300mm，相邻两层浇筑时间间

31、隔不应超过2小时,且不能形成冷缝。混凝土分层浇筑示意图：分层浇筑时，第二层防水混凝土浇筑时间应在第一层初凝前，将振捣器垂直插入到下层混凝土中应不小于50mm，做到快插慢拔，振捣时间以混凝土表面浆出齐不冒泡不下沉为宜，严防过振、漏振和欠振而导致混凝土离析或振捣不实。5）混凝土养护防水混凝土浇筑完成后，必须及时养护，并在一定的温度和湿度条件下进行。混凝土初凝后应立即在其表面覆盖塑料薄膜或喷涂混凝土养护剂等进行养护，炎热季节或刮风天气应随浇筑随覆盖。浇捣后612h即浇水或蓄水养护，3天内每天浇水46次，3天后每天浇水2-3次。养护时间不得少于14天。墙体混凝土浇筑3天后，可采取撬松侧模，在侧模与混凝

32、土表面缝隙中浇水养护的作法保持混凝土表面湿润。6）抗渗混凝土试块的留置（1）用于检验结构构件砼质量的试件，必须在砼的浇筑地点随机取样制作。（2）抗渗混凝土的试件组数除按常规留置以外还应按下列规定留置：连续浇筑混凝土每 500m3留置一组抗渗试件（一组为6抗渗试件），且不得少于两组。7）拆模防水混凝土拆模时间一律以同条件养护试块强度为依据，不宜过早拆除模板，应在混凝土强度达到或超过设计强度要求等级时拆模。3、施工缝留置1）底板混凝土以后浇带为分界线，分三段施工，每段内连续浇筑，后浇带两侧采用止水钢板。2）剪力墙外墙施工缝留置导墙处水平施工缝留置于距基础顶面300mm处，防水节点采用钢板止水带。具

33、体做法详见地下室防水节点构造。剪力墙外墙后浇带位置按设计，后浇带两侧采用300mm止水钢板。6.3.2 预铺反粘高分子自粘胶膜防水卷材施工工艺1、施工流程施工工艺流程：基层修复、清理弹线定位空铺高分子自粘胶膜防水卷材卷材搭接细部节点处理检查验收-绑扎钢筋浇筑底板结构混凝士:2、施工程序及方法(1)基层清理、修复:基层应坚实、平整、干净，表面无灰尘杂物和油渍，阴阳角处理为直角，基层可以潮湿但不得有明水。如果基层本身存在渗漏情况应提前进行堵漏、排水处理，以免影响防水层的施工。如基层平整度不满足要求，建议采用1:2.5水泥砂浆填充找平:如有凸出基层表面的钢筋头、螺栓等尖锐物时应割除，并做找平处理。(

34、2)弹线定位:在基层.上放出卷材铺贴的控制线，以准确控制卷材铺贴位置及搭接宽度，避免在卷材铺设过程中出现错位、歪斜等现象。(3)大面空铺高分子自粘胶膜防水卷材:卷材大面积铺设前，先进行试铺。在铺设第一幅高分子自粘胶膜预铺卷材时，先将卷材按弹好的基准线定位空铺在基面上，卷材的光面面向基层，仔细校正卷材位置。卷材无需做附加层。相邻卷材在长边方向与前一幅卷材的搭接宽度不小于70mm(卷材长边预留搭接宽度75mm)。搭接操作时先撕掉卷材预留自粘搭接处的隔离纸，自粘搭接边应保持干净、干燥、无灰尘。进行搭接粘合作业时，一边排出搭接边里的空气，一边用压辊压实粘牢。对于卷材的短向搭接缝，应采用热风枪铲除卷材表

35、面颗粒，采用配套专用双面胶带粘贴并压实粘牢,宽度不小于80mm。重复上述操作，直至卷材铺设完成。(4)立面防水层铺设(本工程主要指电梯基坑侧壁、砖胎膜侧壁) :先将卷材按弹线位置对准在立面结构的基层上，卷材的平滑光面面向围护结构。为防止:卷材脱落，采用机械钉固方式把卷材固定于周护结构墙面上，钉固位置应在距卷材长向预留自粘边外边缘10 20mm处。 根据现场实际，可在卷材长向搭接边每隔500mm左右进行机械固定。施工时，撕去长向预留自粘搭接边表面的隔离膜，进行长边搭接，同时确保所有钉固点被相邻卷材的搭接边覆盖。搭接后应立即用压辊滚压，以确保粘接牢固。对于卷材的短向搭接边，应根据现场情况，每隔30

36、0mm左 右对卷材进行机械固定，钉固位置距卷材短向搭接外边缘10 20mm。钉固作业完成后,在短边搭接缝用专用胶带进行粘接密封，并确保所有钉固点被下幅卷材的搭接边完全覆盖。(5)细部节点处理对于阴阳角、穿透结构的管道和后浇带等细部节点部位，应按要求仔细处理。根据高分子自粘胶膜防水卷材的特性，阴阳角无需附加层，基层应做成直角，以便于卷材与基层服贴，卷材接缝粘接牢靠，达到整体密闭效果。对于穿透结构的管道部位，应将卷材铺设至管道根部，然后采用密封膏进行密封处理后浇带部位卷材应封闭保护，避免长期外露被污染及破坏。 图6.3.2-1 预铺反粘卷材铺贴示意图图6.3.2-2 预铺反粘卷材桩边铺贴示意图6.

37、3.2-3 卷材铺贴成品保护示意图图6.3.2-4 锚杆处卷防水节点示意图6.3.3 非固化橡胶沥青防水涂料+SBS改性沥青自粘防水卷材施工工艺1、施工流程清理基层刮涂非固化橡胶防水涂料附加层大面积刮涂施工SBS改性沥青自粘防水卷材防水隐蔽验收隔离层防水保护层。2、施工程序及方法1）基层处理基层要平整、坚实、干净、无明水，如有混凝土起皮、模板钉、砂浆等需清扫干净。阴阳角、管根、设备基础等细部应做成圆弧，圆弧直径应大于50mm。采用抹子等以手工涂刮的方式对接缝、螺栓，局部腐蚀等薄弱部位以及龟裂、边角等薄弱部位进行附加层处理。地下结构基层表面应平整、牢固，不得有起砂、空鼓等缺陷；阴阳角处，应做成圆

38、弧形或钝角，同时表面应洁净干燥，经隐蔽验收合格才能进行防水层施工。2）刮涂非固化橡胶防水涂料附加层涂刷橡化沥青非固化防水涂料，采用专用刮板涂刷不小于2mm厚的橡胶沥青非固化防水涂料，前后两道涂料重叠宽度不小于50mm，对施工缝部位增厚到4mm。施工前对刮涂操作工人进行专项交底、培训、考核，方可上岗操作。异型部位：阴阳角、平面与立面的转角处等细节部分先进行刷涂，厚度宜为2mm，并将卷材裁成相应形状附上。待做完附加层后进行全面施工，确保整体涂层保持一致的厚度。3）大面积刮涂施工（1）待基面清理完后（若涂刷底漆则需待底漆完全固化），打开加热料罐，预先将材料倒入料灌中加热，待涂料整体温度达到可喷涂状态

39、时（150），用专用刮板刮涂橡胶沥青非固化防水涂料，防水层一次成型,厚度为2mm。（2）刮涂完一定面积后，在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化，则用抹子取一些涂料，将其补上。（3）大面积施工非固化橡胶沥青防水涂料，将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，刮涂非固化橡胶沥青防水涂料后3min内滚铺自粘胶膜防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。（4）刮涂后，及时覆盖防水卷材，避免现场中过多的灰尘粘结于涂料表层而降低涂料与隔离层或防水卷材的粘结性。待铺贴完隔离层或防水卷材后即可上人行走，无

40、需等待。4）铺贴SBS改性沥青自粘防水卷材（1）异型部位施工时先对阴阳角、平面与立面的转角处等细节部分先进行涂刮，厚度宜为2mm，并将卷材裁成相应形状附上。（2）铺贴卷材橡胶沥青作为SBS改性沥青自粘防水卷材的胶黏剂，橡胶沥青每次刮涂宽度应比SBS改性沥青自粘防水卷材宽度稍宽，喷涂完成之后，立即进行对SBS改性沥青自粘防水卷材的粘贴，铺贴卷材从一头按住SBS改性沥青自粘防水卷材，均匀向前铺贴，刮平，赶出气泡，相邻卷材间搭接长度不得小于100mm。（3）卷材搭边粘贴铺贴卷材时，要注意卷材搭边处保持清洁，先将卷材粘结膜撕除进行粘结，一边排除空气一边压实。须保证搭接宽度不小于100mm。（4）防水卷

41、材密封收头：卷材收口用金属压条和钢钉固定，再用密封膏密封。卷材收口应高出室外地坪500mm。6.4 施工要点6.4.1 结构自防水施工要求表6.4.1-1 结构自防水施工要点序号防止钢筋混凝土裂缝的措施控制要点施工要点1严格控制混凝土的配合比。配合比控制1) 防水混凝土的施工，尽可能一次浇筑完成。2) 混凝土浇筑期间应作好基坑自身的防水工作，严防地下水及地表水流入基坑造成积水，影响混凝土的正常硬化，导致防水混凝土强度及抗渗性的降低。3) 外墙模板的对拉螺栓应采用止水片。4) 钢筋不得用铁丝或铁钉固定在模板上，采用细石混凝土或砂浆块作垫块，并确保钢筋保护层的厚度不小于35；不允许出现负误差。5)

42、 模板表面平整，拼缝严密，吸水性小，结构坚固。浇筑混凝土前，应将模板内部清理干净。6) 防水混凝土的配合比应通过多组试验选定，报监理审批后方可施工。7) 混凝土运输过程中，要防止产生离析和坍落度、含气量损失及漏浆现象。运输后若出现离析现象，必须进行二次搅拌。当坍落度有损失时，应加入原水灰比的水泥砂浆。8) 防水混凝土必须振捣密实，采用插入式振捣器，快插慢拔，其插入间距不应超过有效半径的1.5倍。9) 混凝土进入终凝即开始浇水养护，养护时间不少于14d。2原材料选用水化热较低、安定性较好的矿渣硅酸盐水泥，降低水泥的水化热；在混凝土拌合物中掺加适量的粉煤灰，以减少水泥用量，改善混凝土和易性。降低水化热3底板砼同时浇筑，先将下柱墩混凝土分层浇筑，当达到板底标高时，再与板的混凝土一起浇筑；为防止出现裂缝，先用插入式振捣棒然后用平板振动器振捣。合理的浇筑方法4底板后浇带处用密孔钢丝网封堵。在浇筑后浇带混凝土时，混凝土提高一个等级并在混凝土中掺加膨胀剂及防裂纤维，可使其产生微膨胀压力抵消混凝土的干缩、温差等产生的拉应力，使混凝土结构不出现裂缝。后浇带增强5安排专人加强底板结构的混凝土养护，底板必须浇水覆盖塑料薄膜或毛毡养护，养护时间不少于14天。混凝土养护6.4.2 防水层施工要点表6.4.2-1 防水层施工要点序号工序名称施工要点1基层清理除去基层表
