杨春湖核心区屋面防水工程施工方案.docx

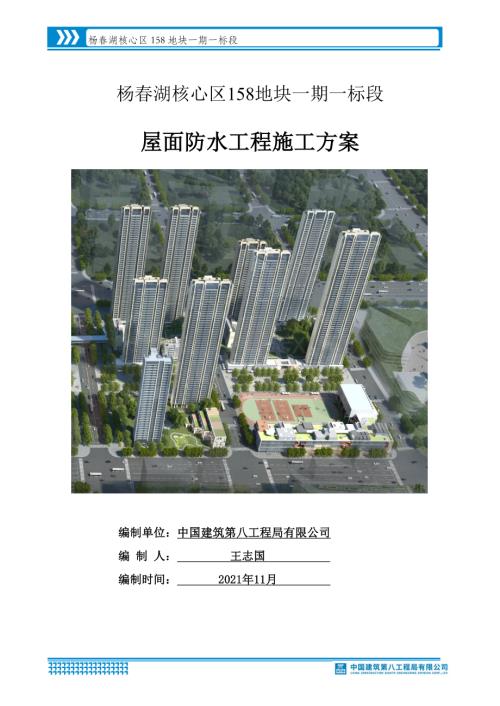

1、杨春湖核心区158地块一期一标段杨春湖核心区158地块一期一标段屋面防水工程施工方案编制单位：中国建筑第八工程局有限公司编 制 人： 王志国 编制时间： 2021年11月 目录第一章 编制依据- 1 -第二章 工程概况- 1 -2.1 工程建设概况表- 1 -2.2 设计概况- 2 -2.2.1 建筑设计概况- 2 -2.2.2 屋面防水设计情况- 2 -2.3 工程施工条件- 3 -第三章 施工安排- 3 -3.1 管理人员配置及职责- 3 -3.2 项目管理目标- 4 -3.3 工程施工重难点分析及应对措施- 5 -第四章 施工进度计划- 6 -第五章 施工准备与资源配置计划- 6 -5.

2、1 施工准备计划- 6 -5.2 资源配置计划- 7 -第六章 施工方法及工艺要求- 8 -6.1 方案及技术参数- 8 -6.1.1 卷材防水层技术参数- 8 -6.1.2 涂膜防水层技术参数- 8 -6.2 施工工艺流程- 8 -6.3 施工要点- 8 -6.3.1倒置式屋面施工要点- 8 -6.3.2 聚氨酯防水涂料施工工艺及要点施工要点- 12 -6.3.3 其他屋面- 13 -6.3.4 细部节点做法- 13 -6.3.5 屋面面层防空鼓开裂专项防控措施- 17 -6.4 验收标准- 17 -6.5 验收程序- 18 -6.6 验收内容- 18 -6.7 验收人员- 18 -第七章

3、各项管理计划- 19 -7.1 绿色施工管理计划- 19 -7.2 进度管理计划- 19 -7.3 质量管理计划- 20 -7.3.1 项目管理人员责任分工- 20 -7.3.2 项目部质量小组- 20 -7.3.3 确定质量控制点- 21 -7.3.4 现场质量管理制度- 22 -7.3.5 质量保证措施- 23 -7.4 安全管理计划- 23 -7.4.1 施工机械安全- 23 -7.4.2 安全用电- 23 -7.4.3 安全标志和安全防护- 24 -7.4.4 防水工程施工- 24 -7.5 成品保护管理计划- 24 -第八章 应急预案- 24 -8.1 应急指挥机构及职责- 25 -

4、8.2事故风险分析- 25 -8.2.1 火灾事故应急措施- 25 -8.2.2 物体打击应急救援方法- 25 -8.2.3 触电救援方法- 26 -8.3 应急救援程序- 26 -8.4 应急处置措施- 27 -8.5 应急物资准备- 28 -8.6 应急响应、响应结束、演练- 28 -8.6.1 应急响应- 28 -8.6.2 响应结束- 29 -8.6.3 演练- 29 -8.7 新冠病毒防疫应急预案- 29 -8.7.1 防疫体系人员配置及职责- 29 -8.7.2 防疫材料储备- 30 -8.7.3 防疫区域准备- 30 -8.7.4 防疫管理制度- 31 -8.7.5 疫情防治措施

5、- 32 -8.7.6 施工班组上下班管理- 34 -第一章 编制依据序号类别文件名称编号1技术规范屋面工程技术规范GB50345-20122倒置式屋面工程技术规程JGJ230-20103屋面工程质量验收规范GB50207-20124建筑工程施工质量评价标准GB/T50375-20165安全技术规程建设工程施工现场消防安全技术规范GB50720-20116建筑施工安全检查标准JGJ59-20117其他华侨城杨春湖158一标段建筑图/8华侨城杨春湖158一标段最新交楼标准/9华中公司现场质量管理标准化做法（第一集）/10技术质量管理手册2021版第二章 工程概况2.1 工程建设概况表杨春湖核心区

6、158地块一期一标段位于武汉市洪山区团结大道田家湾公交站附近。建筑总面积约为14.6万，其中地上总建筑面积为 102960 ，地下总建筑面积为45040。地下2层，地上660层。包括6栋住宅及1栋开闭所，其中3栋超高层、1栋高层及2栋洋房。主要建筑设计概况见表2.1-1。表2.1-1建设工程概况工程名称杨春湖核心区158地块一期一标段工程性质住宅建设规模14.6万工程地址位于武汉市洪山区团结大道田家湾公交站南侧建设单位武汉天创置业有限公司项目承包范围地基与基础（含抗浮锚杆）、主体结构、建筑屋面、安装工程、幕墙预埋等设计单位中国轻工业武汉设计工程有限责任公司主要分包工程幕墙、消防、智能化等勘察单

7、位中机三勘岩土工程有限公司合同要求质量楚天杯监理单位湖南长顺项目管理有限公司工期860天总承包单位中国建筑第八工程局有限公司安全湖北省级安全文明施工楚天杯工程主要功能或用途住宅2.2 设计概况2.2.1 建筑设计概况表2.2-1 工程建筑设计概况表序号内容1建筑层数1#住宅楼地上60层建筑高度189.72m地下-1层/-2层4.75m/5.25m2#住宅楼地上6层建筑高度22.6m地下-1层/-2层5.5m/3.8m3#住宅楼地上51层建筑高度164.6m地下-1层/-2层4.8m/3.8m4#住宅楼地上32层建筑高度104.6m地下-1层/-2层4.8m/5.1m5#住宅楼地上6层建筑高度2

8、2.6m地下-1层/-2层5.5m/3.8m6#住宅楼地上46层建筑高度147.2m地下-1层/-2层4.75m/5.25m开闭所地上1层建筑高度5.4m地下室地上/地下-1层/-2层3.9m/3.8m2防水等级屋面级防水地下室级防水3耐火等级地上、地下二级/一级2.2.2 屋面防水设计情况序号名称做法适用部位防水做法特点屋面1保温上人屋面（倒置式屋面），一级防水1、钢筋混凝土屋面，表面清扫干净；2、2厚非固化橡胶沥青防水涂料；3、3厚自粘聚合物改性沥青防水卷材；4、最薄处30厚LC15全轻混凝土找坡2%；5、绝热用挤塑聚苯乙烯泡沫塑料板X350（厚度详节能设计备案表，75）；6、干铺聚酯无纺

9、布一层；7、40厚C20补偿收缩细石混凝土防水层，内配直径4间距150钢筋网片，3M*3M分缝，缝宽15，聚氨酯油膏嵌缝，面层压光；8、25厚1:4干硬性水泥砂浆、面撒素水泥；9、10厚200*200防滑地砖面层，缝宽10，M20水泥浆擦缝住宅屋面、机房屋面具有不透水性、低温柔度、抗变形性能及自愈性好等特点，而且易于施工，可以提高铺设速度，加快工程进度屋面2保温不上人屋面（倒置式屋面保护层厚度增加25%），一级防水1、钢筋混凝土屋面，表面清扫干净；2、2厚非固化橡胶沥青防水涂料；3、3厚自粘聚合物改性沥青防水卷材；4、最薄处30厚LC15全轻混凝土找坡2%；5、绝热用挤塑聚苯乙烯泡沫塑料板X3

10、50（厚度详节能设计备案表,75）；6、干铺聚酯无纺布一层；7、40厚C20补偿收缩细石混凝土防水层，内配直径4间距100钢筋网片，3M*3M分缝，缝宽15，聚氨酯油膏嵌缝。住宅屋面、机房屋面、配套用房屋面具有不透水性、低温柔度、抗变形性能及自愈性好等特点，而且易于施工，可以提高铺设速度，加快工程进度屋面3不保温不上人屋面1、钢筋混凝土屋面，表面清扫干净；2、最薄处20厚1:3水泥砂浆找平找坡1%；3、2厚单组份聚氨酯防水涂料，沿墙上翻300（从结构板面算起）4、20厚M15水泥砂浆保护层压光。空调板、雨棚板、凸窗顶板、风井顶具有强度高、延伸率大、耐水性能好等特点。对基层变形的适应能力强屋面4

11、不保温上人屋面1、钢筋混凝土屋面，表面清扫干净；2、最薄处30厚LC15全轻混凝土找坡2%；3、20厚M15预拌砂浆找平层（在于屋面突出物相连接处应留30宽缝隙，油膏嵌缝）4、2厚非固化橡胶沥青防水涂料；5、3厚自粘聚合物改性沥青卷材；6、40厚C30补偿收缩细石混凝土防水层，内配直径4间距150的钢筋网片，3M*3M分缝，缝宽15，聚氨酯油膏嵌缝。住宅屋顶消防水箱间具有不透水性、低温柔度、抗变形性能及自愈性好等特点，而且易于施工，可以提高铺设速度，加快工程进度/屋面踢脚线（用于上人屋面）1、基层墙体；2、8厚M15预拌砂浆找平层；3、3厚自粘聚合物改性沥青防水附加层；4、3厚自粘聚合物改性沥

12、青防水层上翻不小于360mm；5、8厚20预拌砂浆；6、100高10厚地砖面层；/具有不透水性、低温柔度、抗变形性能及自愈性好等特点，而且易于施工，可以提高铺设速度，加快工程进度2.3 工程施工条件1、屋面防水施工环境气温为-535，无雨、无大风。防水由专业队伍施工，其技术负责、班组长及作业人员应持证上岗。2、现场水电已接通，满足施工用水用电需求。3、屋面的安全措施如围护栏杆、安全网等及消防设施均齐全，经检查符合要求，劳保用品能满足施工操作。4、现场料场狭小，无场地堆放防水、保温材料，施工期间材料运至现场后直接吊至作业面5、穿过屋面的各种预埋管件根部及井道、女儿墙、设备基础等根部均已按设计要求

13、施工完毕。6、防水基层清理完毕，基层坚实，无空鼓、起砂、裂缝、松动和凹凸不平的现象，无杂物、尘土，表面平整、无积水。阴角已采用砂浆抹圆弧角、阳角已通过打磨成圆弧角第三章 施工安排3.1 管理人员配置及职责项目管理机构组织根据施工要求、对屋面防水施工全过程进行管理和监控，确保质量目标、工期目标的实现，确定如下组织机构，并明确分工职责：图3.1-1 项目组织机构表3.1 项目管理人员及职责分工序号管理职务姓名联系方式职责与权限1项目经理刘斌15315551844负责屋面防水施工期间的全面管理协调工作。2项目总工王志国18656581238编制屋面防水施工方案，并负责对各管理人员进行交底，对技术质量

14、管理负责。3责任工程师宋余印17576057456组织和检查机械、工序安排和文明施工方面是否符合屋面防水施工要求4质量总监江黔君19983810565根据屋面防水施工方案进行质量复核和质量检查工作质量工程师张威18602726861协助质量总监对屋面防水施工质量负责，对现场防水施工进行质量检查，并在自检合格后报请业主、监理工程师代表验收，对施工过程中违反操作规程及不合格项目进行制止停工或返工。5安全总监赵伟15572729079组织现场各种临时设施安全检查，危险源辨识与排除，负责现场安全检查。安全工程师李金洪18271950545协助安全总监对工程安全管理工作负责6技术工程师胡泉浪156716

15、10555辅助项目总工编制屋面防水施工方案，并对管理人员进行交底专业工程师章航刘付航余刚185061681891767169263315895966630根据屋面防水施工方案，组织分包单位施工人员开展屋面防水施工。7物资工程师马建颂15605587333保证材料、设备及时供应，并对物资进行标识、防护。8资料员赵无暇18672297882负责相关资料的报验、收集、整理、归档等工作。3.2 项目管理目标表3.2-1 屋面防水工程管理目标序号项目管理目标名称目标值1工期目标2021年11月15日至2021年12月15日完成2#、5#楼屋面；2021年11月15日至2021年1月15日完成4#、6#楼

16、屋面；2022年3月1日至2022年4月30日完成1#、3#楼屋面；2质量目标质量楚天杯、“零渗漏”3安全目标安全楚天杯、“零事故”4绿色施工绿色施工示范工程的项目3.3 工程施工重难点分析及应对措施序号重点和难点具体分析应对措施责任人及联系方式1屋面结构渗漏屋面面积大，点多面广，对于常见的结构渗漏将作为管理重点。1、分别在结构层和防水层做蓄水试验，专人检查渗漏情况；2、对于出现结构渗漏的部位，在结构层先进行堵漏处理并施工一层防水附加层，蓄水试验无渗漏后再进行屋面施工宋余印17576057456江黔君199838105652屋面防水附加层阴阳角附加层、洞口附加层、落水口附加层、泛水附加层等。提

17、前做好技术、质量交底，加强质量检查。江黔君19983810565张威186027268613成品保护在屋面施工过程中存在与其它专业工序交叉作业的情况，屋面各构造层的成品保护是本工程的质量控制重点。合理安排现场施工进度计划，避免交叉作业，加强对各队伍的教育，提高成品保护意识，加强现场巡查力度，及时发现并处理破坏成品的行为，保证施工成品质量。宋余印17576057456江黔君199838105654穿屋面管道或泛水以上的外墙穿管多，存在较大渗漏隐患管道周圈密封质量难以控制。提前做好技术、质量交底，加强质量检查。江黔君19983810565张威186027268615排水坡度控制屋面排水为内天沟，找

18、坡方向较多，坡度难以控制提前做好交底工作，屋面施工时加强过程检查。江黔君19983810565张威186027268616分隔缝设置分隔缝设置不及时、未按照要求设置造成后期屋面开裂提前设置好分隔缝排版图，并交底；同时安排好专人督促现场分隔缝设置。宋余印175760574567立面防水层泛水高度及卷材在立面的收口防水高度不足或里面收口不合格容易造成屋面渗漏提前做好交底工作，所有出屋面墙体、女儿墙、反坎至少随主体一次浇筑 500 高，所有出屋面构筑物均设置压槽便于防水收口。施工过程中加强质量监督，做好过程控制。江黔君19983810565张威186027268618落水口观感质量屋面落水口施工质量

19、难以控制参照标准化图集做法，提前做好交底，过程中控制好落水口位置坡度、防水收口等江黔君19983810565张威186027268619出屋面反坎、女儿墙等结构根部渗水隐患主体施工时出屋面反坎、女儿墙等结构未一次性浇筑成型，或使用普通螺杆加固模板主体结构屋面施工时，出屋面结构如女儿墙、反坎、烟道、风井等必须吊模一次性带出，带出高度300mm（高度太高吊模加固不稳），且必须使用止水螺杆江黔君19983810565胡泉浪15671610555第四章 施工进度计划抹灰工程计划2021年11月10日开工，2022年4月23日完工。详见下表施工部位计划开始日期计划结束时间工期责任人1#楼2022.3.1

20、2022.4.3061宋余印17576057456 2#楼2021.11.152021.12.1560宋余印175760574563#楼2022.3.12022.4.3061宋余印175760574564#楼2021.11.152022.1.1561宋余印175760574565#楼2021.11.152021.12.1560宋余印175760574566#楼2021.11.152022.1.1561宋余印17576057456第五章 施工准备与资源配置计划5.1 施工准备计划1） 技术准备表5.1-1 技术文件准备计划一览表序号文件名称编号配备数量持有人1屋面工程技术规范GB50345-20

21、121王志国2倒置式屋面工程技术规程JGJ230-20101王志国3屋面工程质量验收规范GB50207-20121王志国4建筑工程施工质量评价标准GB/T50375-20161王志国5建设工程施工现场消防安全技术规范GB50720-20111王志国6建筑施工安全检查标准JGJ59-20111王志国表5.1-2 施工方案编制计划表序号施工方案名称编制单位负责人审批完成时间1屋面工程施工方案中国建筑第八工程局有限公司王志国华中公司2021年11月15日表5.1-3 施工试验检验计划表序号工程部位检验项目单位检验频率检验时间责任人1屋面防水卷材同一批次每10000一组进场时查志敏2屋面防水涂料t以同

22、一类型的10t产品为一批，不足10t也作一批进场时查志敏3保温板导热系数、密度、抗压强度或压缩强度、燃烧性能同一厂家同一品种的产品，各抽查不少于3组进场前查志敏表5.1-4 技术复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1基层基层平整度、坡度王志国、江黔君、胡泉浪2防水卷材防水材料出厂合格证、检验报告王志国、江黔君、胡泉浪3防水涂料配合比及施工厚度、外观质量王志国、江黔君、胡泉浪4保温层厚度、平整度、拼缝严密情况等王志国、江黔君、胡泉浪5保护层混凝土强度等级、分仓缝位置、标高控制、平整度等王志国、江黔君、胡泉浪6细部构造变形缝、施工缝、附加层、管道穿越等位置王志国、江黔

23、君、胡泉浪5.2 资源配置计划1）劳动力配置计划表5.2-1 劳动力配置计划表序号施工阶段工种人数责任人1屋面防水阶段防水工12宋余印175760574562屋面防水阶段瓦工15宋余印175760574563屋面防水阶段杂工8宋余印175760574562）工程用原材料需要量计划表5.2-2 工程原料需用计划表序号材料单位数量进场时间责任人12厚非固化橡胶沥青防水涂料M236002021.11.15马建颂1560558733323厚自粘聚合物改性沥青卷材M236002021.11.15马建颂15605587333375厚绝热用挤塑聚苯乙烯泡沫板X350M236002021.11.15马建颂15

24、6055873334直径4间距150钢筋网片M236002021.11.15马建颂156055873335聚氨酯无纺布M236002021.11.15马建颂156055873336C20补偿收缩细石混凝土M31502021.11.15马建颂156055873337LC15全轻混凝土M31202021.11.15马建颂156055873338预拌M15砂浆袋502021.11.15马建颂156055873339砂M3302021.11.15马建颂1560558733310聚氨酯油膏Kg11502021.11.15马建颂1560558733311水泥t1202021.11.15马建颂1560558

25、733312200*200面砖块320002021.11.15马建颂156055873333）机具、设备配置计划表5.2-3 机具、设备配置计划表序号仪器名称数量进场日期责任人1火焰喷枪22021.11.15劳务自备2冷底油喷机22021.11.15劳务自备3手提桶102021.11.15劳务自备4铲刀52021.11.15劳务自备5剪裁刀52021.11.15劳务自备第六章 施工方法及工艺要求6.1 方案及技术参数6.1.1 卷材防水层技术参数本工程采用的卷材防水层为3厚自粘聚合物改性沥青卷材，同一层相邻两幅卷材短边搭接缝错开不小于 500mm，找平层圆弧半径 50mm，卷材搭接宽度 100

26、mm，附加层宽度 500mm。6.1.2 涂膜防水层技术参数本工程采用的涂膜层采用2厚非固化橡胶沥青防水涂料，防水涂料应多遍均匀涂布（保证厚度），涂膜总厚度应符合设计要求。6.2 施工工艺流程1）倒置式屋面施工工艺流程基层处理结构板蓄水防水涂料施工防水卷材施工一次蓄水试验找坡层施工保温板、隔离层、防水保护层施工二次蓄水试验防滑地砖面层施工2）聚氨酯防水涂料屋面施工工艺流程基层处理找坡层施工防水涂料施工保护层施工6.3 施工要点6.3.1倒置式屋面施工要点1 基层处理基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留的砂浆块或突起物应

27、以铲刀削平。凡穿屋面的管道或泛水以上的外墙穿管，等安装完后采用比结构板高一个强度等级的微膨胀干硬性细石混凝土分两次填塞密实，管根周围应嵌填防水胶封严。2 结构蓄水试验屋面楼板预留洞口封闭后，砌筑挡水坎，蓄水深度 30-40mm，蓄水 24 小时，若存在渗漏，对渗漏点进行封闭修复，直至无渗漏情况发生，经验收合格后，进行后续工序施工。如图 6.3.1-1图 6.3.1- 1 结构蓄水3 防水施工1）防水卷材基层处理施工前要事先检查基层，现浇混凝土结构层表面过于凹凸的部位，高出的部分须剔平，凹处用水泥砂浆分层填实，基层表面的杂物、灰尘、污垢等必须事先清除干净。阴角处做50mm 小圆弧，阳角部位做成

28、10mm 小圆弧，基层应坚实、平整、洁净，无空鼓、起砂、裂缝、松动和凹凸不平的现象。涂刷基层处理剂前应保存基层含水率小于 9%。2）附加层施工（1）阴角、阳角部位：在阴角和阳角处加铺一层 500mm 宽的附加防水卷材作为加强，附加层平立面均不小于 250mm。如图： （2）管根部位：在伸出结构面的管道周围的找平层做成圆锥台，管道与找平层间留凹槽，并嵌填密封膏；管道根部周圈，另铺加高度和宽度为 250mm 宽的防水卷材做为加强层，管道上的防水层收头处应用金属箍紧固，并用密封膏封严。（3）烟道、落水口等部位附加一层 500mm 宽卷材（4）附加层安装，如图：附加层裁剪和安装示意图6.3.1-2 阴

29、阳角处理节点示意3 防水施工1）非固化橡胶沥青防水涂料施工前，需调试专用加热机械。开工前应就近安排机械，调试完成后，才能进行涂料施工。施工时，因非固化橡胶沥青防水涂料的非固化特性，不能先做完涂料层再进行卷材防水层的施工。涂料施工应与卷材施工相配合同步施工。非固化橡胶沥青防水涂料分为两种施工方式：喷涂和涂刮。根据施工现场实际情况合理选用施工方式。施工之前应检查专用喷涂设备的完整性、喷枪是否清洁以及原料传输管道、滤网、阀门，并检测喷涂机是否可以正常工作。2）细部处理：阴阳角、平面与立面的转角处等细节部分先进行刷涂，厚度为 3mm，并将卷材裁成相应形状附上。待做完附加层后进行全面施工，确保整体涂层保

30、持一致的厚度。（1）待基面清理完后，打开加热料罐，将预热脱桶后的材料倒入料罐中加热，待涂料整体温度达到可喷涂状态时，用专用喷涂设备均匀地喷涂聚氨酯防水涂料。喷涂时可根据设计厚度调换不同喷枪，防水层一次成型,厚度根据设计要求为2mm。（2）热熔非固化橡胶沥青防水涂料：施工前应将非固化橡胶沥青防水涂料放在加热罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度120，喷涂温度150。（3）施工非固化橡胶沥青防水涂料时将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度 2mm 即可，刮涂非固化橡胶沥青防水涂料后3min内滚铺防水卷材，然后轻刮卷材表面，排出内

31、部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。（4）喷涂完一定面积后，在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化，可以手工涂刮的方式补充，喷涂施工宜分段分区域完成。（5）卷材与非固化橡胶沥青防水涂料复合施工，将卷材粘结面对准基准线平铺在基面上，从一端将隔离纸从背面揭起，两人拉住揭下的隔离纸均匀用力向后（或由上而下）拉，慢慢将整幅长的隔离纸全部拉出，在拉铺卷材时，应随时注意与基准线对齐，速度不宜过快，以免出现偏差难以纠正。卷材粘贴时，不得用力拉伸。卷材与非固化橡胶沥青防水涂料粘贴过程中应均速进行一边向前粘贴卷材，一边随即用胶辊（或刮板）用力向前、向外侧滚（赶）压，

32、排出空气，使之牢固粘贴在非固化橡胶沥青防水涂料上；卷材之间的搭接，采用粘接的方式，将其隔离层撕掉，粘贴时边用压辊压实搭接部位，要求必须粘贴严实，必要时可以局部微加热粘合待铺贴完防水卷材后即可上人行走，施工完毕。3）细部要点：（1）先铺贴附加层；再铺贴管件根部卷材；先铺贴平面卷材，然后铺贴立面卷材；立面交接处交叉搭接，要求卷材紧贴阴角。（2）同一层相邻两幅卷材短边搭接缝错开不应小于 500mm，卷材搭接宽度不少于 100mm。（3）在平面与立面的转角处，卷材的接缝留在平面上，距立面不小于 600mm。女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 高度距屋面完成面360mm。（4)铺贴的卷材应

33、平整顺直。搭接尺寸应准确、不得扭曲、皱折（5）屋面上放置设备时，其下部防水层应增设卷材防水层，必要时在其上浇筑 C20 细石混凝土，其厚度不小于 50mm。 4 防水层蓄水试验 屋面防水层施工完后，将雨水口等进行临时封堵，进行蓄水试验，时间不少于 24 小时，蓄水深度为最高点 20mm。观察女儿墙及屋面层下部楼板是否存在渗漏水，若存在渗漏水做出标识及时进行修补；当一次闭水试验无渗漏情况下进行保护层施工5 找坡层施工采用 C15 轻骨料混凝土，2%坡度，向雨水管找坡，设置控制厚度的标准灰饼，最薄处混凝土厚度为 30mm，在施工之前，确保屋面所有的管道口均进行密封处理，并验收通过。6 保温板、隔离

34、层、防水保护层施工铺设一层 75 厚挤塑聚苯板，干铺聚酯纤维无纺布一层，40mm 厚 C20 补偿收缩细石混凝土内配4 钢筋双向中距 150mm，保护层内钢筋网片在分格缝处断开，保护层厚度不应小于 10mm。分格缝间距 3000X3000mm，宽深为 15mm，内嵌填聚氨酯油膏。防水保护层与山墙、女儿墙以及突出屋面结构的交接处，应留缝做柔性密封处理。7 防水保护层蓄水试验防水保护层施工完成后进行蓄水试验，方法同防水层蓄水试验，确保屋面周边及屋面板无渗漏、排水通畅；8 防滑地砖施工防水保护层蓄水试验完成后，进行上人屋面防滑地砖施工，地砖铺设前先进行排版，确保排版美观大方且能有效降低地砖损耗率；地

35、砖施工过程中，严格把控水泥用量及沙子含泥量，并在地砖施工完成后及时洒水养护，并通过铺设防护或拉设警戒线等措施做好成品保护工作，从过程中严格控制空鼓质量问题。6.3.2 聚氨酯防水涂料施工工艺及要点施工要点1 基层处理用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水沟等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。表面必须平整，凹陷处要用 1：3 水泥沙浆找平。2 找坡层施工基层处理完成后，采用1：3 水泥沙浆找平找坡，1%坡度，向板面外檐找坡（如空调板、雨棚板、凸窗顶板，风井顶，具体找坡方向详建筑图），最薄处水泥砂浆厚度20mm。3 聚氨酯防水涂料施工用滚动刷或

36、刮板均匀地涂刷在基层表面，涂刷均匀，不得过薄也不得过厚。涂刷后待干燥，按照采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，不得有漏刷和鼓泡等缺陷。涂膜总厚度符合设计要求2mm。（周围有墙体的沿墙体上返 300mm 高）4 保护层施工聚氨酯防水涂料施工完成并充分凝固后，采用20厚M15水泥砂浆，在防水表面抹灰做防水保护层，表面压光处理。6.3.3 其他屋面对于烟道、排气道、屋面检修口等出屋面盖板，主要施工工艺流程：基层清理刷基层处理剂一道水泥砂浆找坡1、用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净。2、基层处理完毕后，涂刷一遍基层处理剂，涂刷均匀3、待基层处理剂干燥成型后，采用 1:2

37、 水泥砂浆，最薄处 10 厚，找 3%坡坡向外檐。6.3.4 细部节点做法1 出屋面入口出屋面 400 高门槛，附加防水层不上顶，2.0 厚非固化橡胶沥青防水涂料和 3 厚自粘聚合物改性沥青防水卷材外砌保护墙，卷材直接压于踏步板下，用密封膏嵌牢，立面抹 20 厚聚合物水泥砂浆。踏步板采用砖砌，踏步压板采用 C30 细石混凝土预制，板长向两端深入墙内250。2 落水口1）侧排落水口（详 15ZJ201 22/1）横式水落口：转角处附加层宽度不小于500mm，防水层贴入水落口杯内不应小于50mm，以落水口为中心，向三面各300范围内，排水坡度加大（不小于5%），并采用防水涂料或密封涂料封，其厚度不

38、应小于2mm；用密封膏封严，外端剪开与周围卷材粘贴牢固。参见下图。图 6.3.4-1 横式水落口2）顺排落水口竖式水落口：找坡层向水落口处找 2%坡度，且水落口两边各 300 范围内，坡度加大，不小于 5%。，水落口周围的附加层宽度不应小于 500mm；防水层及附加层伸入水落口杯内不应小于 50mm。水落杯口应安装牢固，水落口杯与竖管承插口的连接处用油膏密封。水落口杯与基层接触应留宽 20mm、深 20mm 凹槽，并应嵌填密封材料；保温板材距水落口 500mm的范围内应逐渐均匀减薄，最薄处厚度不应小于 15mm，确保杯口上口设置在沟底的最低处，保证水落口处无积水和渗漏现象。见下图。图 6.3.

39、4-2 竖式水落口3 泛水女儿墙、出屋面管道、烟道等高出屋面的地方防水卷材须上翻, 高度距屋面完成面360mm。图 6.3.4-3 屋面、女儿墙泛水4 管道穿楼板凡穿屋面的管道或泛水以上的外墙穿管，等安装完后采用比结构板高一个强度等级的微膨胀干硬性细石混凝土分两次填塞密实，管根周围应嵌填防水胶封严。图6.3.4-4 管道穿楼板做法5 烟道出屋面基层清理完毕，刷一道基层处理剂，采用 1:2 水泥砂浆，最薄处 10 厚，找 3%坡坡向外檐。图6.3.4-5 烟道出屋面做法6 水簸箕水簸箕具体做法见下图图6.3.4-6 水簸箕做法7 女儿墙、凸出屋面构筑物部位预留防水收头 做法图 6.3.4-7 女

40、儿墙、凸出屋面构筑物部位预留防水收头做法6.3.5 屋面面层防空鼓开裂专项防控措施1、混凝土防水保护层一般比较薄，当基层变动时很容易开裂，例如基层的沉降，不同材料的温差等，都能引起裂缝。铺贴保温板时，需确保保温层平整，不存在较大高低差。2、由于大气温度、太阳辐射、雨、雪及其他热源作用和温度极差等的影响。若温度分隔缝未按规定设置或设置不合理，在施工中处理不当，都会产生温度裂缝。特别是夏季屋面受阳光的直射热量散发不出去温度极高，若遇暴雨将形成各种不同形状的裂缝。在保护层混凝土浇筑完成后，需及时进行分隔缝的切割设置3、混凝土配合比设置不当，施工时振捣不密实，收光、压光不好以及早期干燥脱水，后期养护不

41、当，都会产生裂缝。在浇筑过程中，需控制混凝土及配合比，通知浇筑时注意振捣、收光，加强浇筑质量；混凝土浇筑完成后需要注意及时养护。4、需要注意混凝土原材料控制，浇筑前项目部需指定专人去搅拌站监督5、注意基层的处理，确保基层清理干净，确保基层坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留的砂浆块或突起物应以铲刀削平。对于坑洼处采用水泥砂浆进行修补；且确保各材质之间连接紧密，不存在空谷；6、加强工人的质量教育，作业前对工人进行技术、质量交底，同时浇筑过程中项目部管理人员全程旁站监督，确保浇筑质量。6.4 验收标准本工程屋面工程验收标准如下：混凝

42、土结构工程施工质量验收规范建筑工程施工质量验收统一标准建筑节能工程施工质量验收标准屋面工程质量验收规范6.5 验收程序按要求进行关键工序和特殊过程识别，建立验收清单台账，施工过程中重点管理监督，加强过程控制，针对关键工序和特殊过程应编制专项方案，并按时进行交底。严格落实质量“三检制度”。自检：班组工序施工完成后自行组织自检，检查合格后班组长填写自检记录，报专业工程师。互检：分项工程施工完成后、上下工序交接前，由施工队伍技术负责人进行检查，检查合格后班组长填写互检记录，报专业工程师。交接检：由项目专业工程师组织，质量工程师（质量总监）、班组长、施工队伍目技术负责人等共同参加，验收合格后，专业工程师组织交接检，质量工程师填写专检记录。检查发现的问题下达质量整改通知单，由专业工程师组织整改。不同专业间的交接检由项目责任工程师（生产经理）组织，项目质量总监、分包单位项目负责人参加。检查合格后由专业工程师组织填写工序交接检查记录；当地有规定的执行当地要求。技术复核：由项目技术工程师或总工组织。检查发现的问题下达技术整改通知单，由专业工程师组织整改。当地有预检要求的，进行预检的工序不再进行技术复核。6.6 验收内容屋面工程验收参照屋面工程质量验收规范（GB 50207-2012 ）内容。6.7 验收人员1 自检：施工班组班组长；2 专检：质量工程师（
