南方技术基地项目防水施工方案.docx

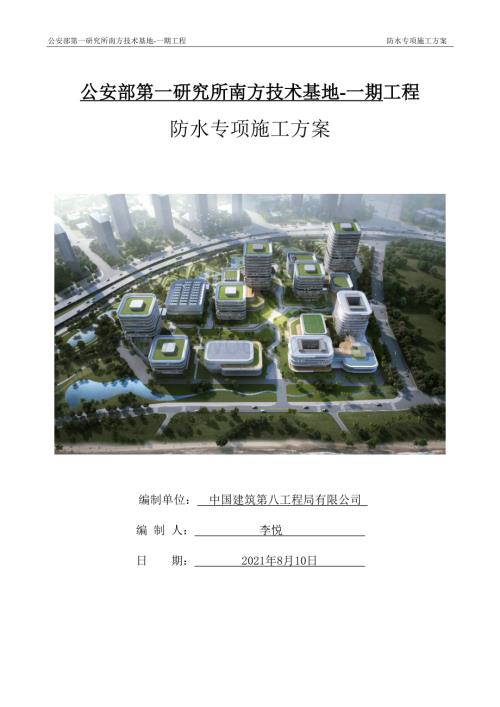

1、公安部第一研究所南方技术基地-一期工程 防水专项施工方案公安部第一研究所南方技术基地-一期工程防水专项施工方案编制单位： 中国建筑第八工程局有限公司 编 制 人： 李悦 日 期： 2021年8月10日 目录第一章 编制依据- 1 -第二章 工程概况- 2 -2.1 工程建设概况- 2 -2.2 建筑设计概况- 2 -2.3 工程施工条件- 3 -第三章 施工安排- 5 -3.1 项目管理组织架构及岗位职责- 5 -3.2 项目管理目标- 6 -3.3 各项资源供应方式- 6 -3.4 施工流水段的划分- 6 -3.5 工程施工重点和难点分析及应对措施- 7 -第四章 施工进度计划- 9 -第五

2、章 施工准备与资源配置计划- 10 -5.1 施工准备计划- 10 -5.2 资源配置计划- 11 -第六章 施工方法- 13 -6.1 施工方案及技术参数- 13 -6.2 施工工艺流程- 14 -6.3 施工要点- 16 -6.4 验收标准- 27 -6.5 验收程序- 27 -6.6 验收内容- 27 -6.7 验收人员- 27 -第七章 各项管理计划- 28 -7.1 绿色施工管理计划- 28 -7.2 进度管理计划- 30 -7.3 质量管理计划- 31 -7.4 安全管理计划- 33 -7.5 环境管理计划- 35 -7.6 成品保护计划- 35 -第八章 应急预案- 37 -8.

3、1 应急指挥机构及职责- 37 -8.2 事故风险分析- 38 -8.3 应急救援程序- 38 -8.4 应急处置措施- 39 -8.5 应急物资准备- 42 -8.6 应急响应、响应结束、演练- 43 -8.7 应急路线- 44 -第九章 疫情防控应急预案- 45 -9.1 新冠疫情描述- 45 -9.2 预防措施- 45 -9.3 应急处置措施- 47 -9.4 应急物资- 47 -9.5 应急路线- 48 -第一章 编制依据序号类别文件名称编号1国家行政文件中华人民共和国建筑法国家主席令第91号2行业技术规范地下工程防水技术规范GB50108-20083建筑工程施工质量验收统一标准GB5

4、0300-20134建筑地基基础工程施工质量验收标准GB50202-20185地下防水工程质量验收规范GB50208-20116屋面工程技术规范GB50345-20127土工合成材料 聚乙烯土工膜GB/T17643-20118建筑外墙防水工程技术规程JGJ/T235-20119自粘聚合物改性沥青防水卷材GB23441-200910企业管理文件技术质量管理手册2021版11安全施工管理手册2021版12合同文件公安部第一研究所南方技术基地-一期工程合同文件/13招投标文件公安部第一研究所南方技术基地-一期工程招投标文件/14设计文件公安部第一研究所南方技术基地-一期工程图纸/第二章 工程概况2.

5、1 工程建设概况工程名称公安部第一研究所南方技术基地一期工程性质施工总承包建设规模（造价）67822万元工程地址厦门市环东海域新城片区滨海西大道与天马路交叉口东南侧总占地面积6.31万m总建筑面积12.28万m建设单位厦门中盾安全技术开发有限责任公司项目承包范围地基与基础工程、主体结构工程、屋面工程、建筑给水排水及采暖工程、通风与空调工程、消防工程、建筑电气工程、建筑智能化工程、建筑装饰装修工程、幕墙门窗工程、人防工程、室外工程、绿色建筑、建筑节能等设计单位厦门佰地建筑设计有限公司主要分包工程土石方工程、基坑支护、电梯工程等勘察单位中国有色金属长沙勘察设计研究院有限公司合同要求质量工程确保“国

6、家优质工程奖”监理单位国机中兴工程咨询有限公司工期总工期为710 日；地下室及 2#、3#、5#楼开工 510 日内具备使用条件；室外道路开工后510 日内达到可通车条件总承包单位中国建筑第八工程局有限公司安全厦门市建筑施工安全生产标准化优良项目福建省建筑施工安全生产标准化优良项目质量监督单位厦门市集美区建设与交通工程质量安全站绿色施工满足规范要求工程主要功能或用途技术服务办公、后勤保障用房、机房、车库、设备、配套用房等2.2 建筑设计概况本工程地下室除办公配套用房、发电机房、变配电间等电气用房及地下室顶板防水等级为一级外，其余部分防水等级为二级。地下室底板、顶板混凝土抗渗等级为为P10；室外

7、部分（指无地下室的，与土体直接接触的梁、柱等构建）混凝土抗渗等级为P8。屋面防水等级为级，二道防水设防。屋面、露台、水池侧墙混凝土抗渗等级为P6。表2.2-1 防水建筑概况序号部位设计防水做法1地下部分桩头水泥基渗透结晶型防水涂料2底板1、 1.5厚高分子自粘胶膜防水卷材（HDPE）+防水钢筋混凝土底板+2.0厚水泥基渗透结晶型防水涂料（）2、1.5厚高分子自粘胶膜防水卷材（HDPE）（）3员工餐厅、游泳接待区、游泳区、游泳区外淋浴卫生间1.5厚聚氨酯防水层（两道）4厨房区1、设备房120厚防水砂浆层+1.5厚聚氨酯防水层+LC7.5轻集骨料混凝土回填+80厚C25钢筋砼楼板内配4200双向钢

8、筋+水泥砂浆一道(内掺建筑胶)+ 2.0厚聚氨酯防水层5消防水池7厚聚合物水泥防水砂浆6外墙1、2厚水泥基渗透结晶型防水涂料（内侧）+3厚自粘聚合物改性沥青防水卷材（聚酯胎，外侧，）2、3厚自粘聚合物改性沥青防水卷材（）7顶板3厚自粘聚合物改性沥青防水卷材(聚酯胎)+1.2厚高密度聚乙烯土工膜(耐根穿刺)8地上部分卫生间、开水间、茶水间、消洗间、保洁间、清洁间、新风机房、空调机房、空调间、模块机房1.5厚聚氨酯防水层（两道）9厨房区1、备餐间20厚防水砂浆层+1.5厚聚氨酯防水层+LC7.5轻集骨料混凝土回填+80厚C25钢筋砼楼板内配4200双向钢筋+水泥砂浆一道(内掺建筑胶)+ 2.0厚聚

9、氨酯防水层10新风机房、空调机房、排烟机房、加压机房、变电所、柴油发电机房、补风机房、机房层设备机房2厚聚合物改性沥青防水涂料+50厚隔振隔声垫+3.0厚自粘聚合物改性沥青防水卷材(聚酯胎)11屋面非种植屋面（连廊、廊道除外）2厚聚合物改性沥青防水涂料+3自粘聚合物改性沥青防水卷材(聚酯胎)（连廊、廊道、竖井除外）12非种植屋面（连廊、廊道）1.5厚聚氨酯防水涂料13种植屋面2厚聚合物改性沥青防水涂料+3厚自粘聚合物改性沥青防水卷材(聚酯胎)+2厚高密度聚乙烯土工膜(耐根穿刺)2.3 工程施工条件2.3.1 施工准备1、防水材料应有备案证明、出厂合格证、材料使用说明书及质量检验报告，并有专人负

10、责材料进场验收和材料报验，填写材料进场验收记录和材料报验单。2、防水材料进场后应存放在规定库房，防止雨淋日晒，并远离火源。库房应设立防火标志并配备足够的消防器材。3、防水材料使用前必须按规定分批进行复试，复试合格方可使用。4、材料复试应全部为见证取样试验，以保证试验结果的可信度。5、防水操作员必须经过专业培训，持证上岗。防水施工队伍必须是具有防水施工资质的专业施工队伍。6、防水施工队入场后由专业工程师对其进行施工技术交底、安全文明施工教育。7、防水施工前单独编制详细的防水施工方案，报业主、监理审批。8、防水施工前应由专业防水施工队、项目部、监理单位对基层进行验收，验收合格方可进行防水施工。2.

11、3.2 现场施工条件混凝土垫层已浇筑并压光，表面干燥，水汽散发完成，基层浮灰打扫干净，圆弧角处理完成。- 48 -第三章 施工安排3.1 项目管理组织架构及岗位职责图3.1-1 项目管理组织架构表3.1-1 管理人员岗位职责序号岗位名称姓名职责1项目经理葛振刚对施工现场实际工程项目的工期、质量、安全成本全面组织、管理，并负责。2技术负责人刘大凯结合工程实际编制实施性的施工组织设计，防水分项工程技术质量总负责。3商务经理张浩奇1）负责工程量确认以及资金调配。 2）防水施工涉及分包的选择与合同签订； 3）配合项目经理进行进度与成本的把控； 4）跟踪落实现场发生的全部总分包签证；4生产经理张杰协调现

12、场防水施工，具体安排每日施工进度与内容，管控施工过程及验收质量。5质量总监刘维直接对防水工程质量负责，在工地现场进行质量检查，并在自检合格后报请业主监理工程师代表验收，对施工过程中违反操作规程及不合格项目进行制止停工或返工。 6安全总监陈奇负责工程的安全生产管理工作。 7材料工程师施龙云1）负责工程项目的物资控制，包括经上级授权对物资供应商进行评价、实施招标采购、做好进场物资的验证和记录、物资保管、标识等；2）监督检查分包商自行采购物资的控制，负责不合格物资的处置和记录8技术工程师陈炯璋防水施工方案编制、方案实施技术交底、指导；防水工程方案各种保证措施编制、过程数据收集及整理9专业工程师陈辉聪

13、负责施工进度计划的落实、工作安排、工作面的协调、物资进场验收等10试验施工师吴永辉对防水工程的材料进行试验送检3.2 项目管理目标项目管理目标名称目标值工期530日历天质量目标合格规范及图纸要求安全目标无安全事故环保目标/3.3 各项资源供应方式3.3.1 劳务资源安排一览表 施工项目名称专业施工队伍资质要求开始施工时间施工部位分包方式分包商选择方式责任人防水工程泉州立达防水工程有限公司二级2021-08-082#、3#、5#及相邻车库部分劳务分包项目选择公司批准张浩奇防水工程福建省鑫建宁防水科技有限公司二级2021-09-151#、6#及相邻车库部分劳务分包项目选择公司批准张浩奇3.3.2

14、工程用大宗物资供应安排一览表物资名称 采购单位 拟选供应商 采购地点 要求进场时间 责任人 高分子自粘胶膜防水卷材（HDPE）劳务采购东方雨虹 福建省随现场进度 施龙云聚氨酯防水涂料劳务采购东方雨虹 福建省随现场进度 施龙云水泥基渗透结晶型防水涂料 劳务采购东方雨虹 福建省随现场进度 施龙云高密度聚乙烯土工膜(耐根穿刺)劳务采购东方雨虹 福建省随现场进度 施龙云15厚HDPE排水板自购 / 福建省随现场进度 施龙云3.4 施工流水段的划分地下阶段施工：根据后浇带位置，划为1-1区、1-2区、2区、3区、5区、6-1区、6-2区、D-1区、D-2区9个施工区段，投入两个劳务班组。地上阶段施工：根

15、据单体进行划分，1#楼、2#楼、3#楼、5#楼、6#楼，共划分5个施工区段，投入两个劳务班组，在各自作业面上组织流水施工。图 3.4-1 施工流水段划分3.5 工程施工重点和难点分析及应对措施序号重难点具体分析应对措施责任人1细部节点做法1、外墙上返节点处理；2、阴阳角处理；3、外墙管根节点大样；4、阴阳角附加卷材大样；5、外墙后浇带防水做法；1、对作业班组进行技术交底。2、防水细部节点位置验收完成方可进行下道工序施工，严格控制施工工序和施工质量。张杰刘维陈辉聪张佳新2搭接宽度不满足要求1、未及时交底或交底不明确；2、施工人员偷工减料；3、工人质量意识差，不认真。1、加强对工人的交底及培训，明

16、确搭接长度。2、制定制度加强对施工队伍的约束力，对刻意偷工减料的劳务队要进行处罚；张杰刘维陈辉聪张佳新3施工缝处防水混凝土结合不紧密1、施工缝没有凿毛处理或凿毛不合格，新老混凝土结合不紧密；2、后浇带内垃圾未清理；3、振捣不密实，主要是地下室外墙，因模板拼接不严而漏浆；4、止水钢板、止水条、止水带设置不合理或破坏。1、施工缝必须安排专人进行凿毛，要将表面的浮浆全部凿除，露出石子，表面不得存在松动的石子和浮浆；凿毛完成后，要进行专项验收；2、底板后浇带内的垃圾必须清理，在底板厚度范围内不得存在任何垃圾；3、按照图纸及规范要求设置止水钢板、止水条或止水带，并做好成品保护。张杰刘维陈辉聪张佳新4结构

17、渗漏1、防水质量控制不严；2、结构存在贯穿性裂缝；3、混凝土浇筑不连续，存在施工冷缝。4、混凝土振捣不密实5、导墙水平缝处理不当；6、外墙对拉螺栓使用不规范。1、对底板混凝土的浇筑进行严密策划，定好砼输送泵及汽车泵的位置、每台砼输送泵及汽车泵的浇筑路线、操作工人的组织等内容，并制定应急预案；确保混凝土浇筑质量的连续性，杜绝留下施工冷缝；2、确保钢筋绑扎质量，保证钢筋间距满足设计要求；在地下室外墙外侧加设抗裂构造钢筋；3、止水钢板架立筋与墙体竖向钢筋焊接，不得穿透保护层；止水钢筋水平定位筋，与墙体竖向钢筋和止水钢板焊接，不得穿透保护层；张杰刘大凯陈辉聪张佳新5有防水要求的穿墙（穿板）套管密封不严

18、造成管根渗漏1、穿墙（板）管安装未预埋止水套管，管线直接埋入墙（板）内；2、穿墙（板）管与套管间密堵不严，形成渗水通道；3、止水套管预埋不正。1、选择合适的止水套管；2、穿墙（板）管与套管之间的封堵严格按照图纸进行张杰刘维陈辉聪张佳新6存在交叉作业，导致防水破坏防水层施工完成后，存在其他施工工种，导致防水层破坏对防水层采取保护措施，合理安排施工工序，减少交叉作业张杰陈辉聪张佳新第四章 施工进度计划防水施工计划于2021年08月08日开始，地下室结构封顶日期2021年12月03日， 2023年01月19日防水施工完成。本工程区段按照施工流水段依次组织施工，施工进度计划详见表4-1，具体以实际施工

19、进度为准。表4-1 防水工程施工进度计划序号施工内容开始时间结束时间13区底板防水施工2021-08-082021-08-3025区底板防水施工2021-08-202021-09-1032区底板防水施工2021-09-122021-09-3041-1、1-2区底板结构施工2021-09-152021-10-1056-1、6-2区底板防水施工2021-09-172021-10-136D-1区底板防水施工2021-11-012021-11-107D-2区底板底板结构施工2021-12-102021-12-208地下室顶板防水施工2021-11-042022-1-039地下室侧墙防水施工2021-1

20、1-042021-12-03101#楼屋面防水施工2022-05-112022-5-31112#楼屋面防水施工2022-01-112022-01-31123#楼屋面防水施工2022-01-152022-02-28135#楼屋面防水施工2021-12-272021-01-15146#楼屋面防水施工2022-03-172022-03-3115主楼室内防水施工2022-04-012023-01-19第五章 施工准备与资源配置计划5.1 施工准备计划表5.1-1 技术文件准备计划一览表序号文件名称文件编号配备数量持有人1地下工程防水技术规范GB50108-20081刘大凯2建筑工程施工质量验收统一标准

21、GB50300-20131刘大凯3建筑地基基础工程施工质量验收标准GB50202-20181刘大凯4地下防水工程质量验收规范GB50208-20111刘大凯5屋面工程技术规范GB50345-20121刘大凯6土工合成材料 聚乙烯土工膜GB/T17643-20111刘大凯7建筑外墙防水工程技术规程JGJ/T235-20111刘大凯8自粘聚合物改性沥青防水卷材GB23441-20091刘大凯表5.1-2 施工方案编制计划序号施工方案名称编制单位负责人完成时间1防水专项施工方案总包刘大凯2021.8表5.1-3 施工试验检验计划序号工程部位检验项目单位检验频率检验时间责任人1地下室抗渗混凝土m1）抗

22、渗性能，连续浇筑每500m留置一组抗渗试件2）混凝土坍落度，每个工作班至少检查两次。3）防水混凝土的施工质量检验数量，应按混凝土外露面积每100抽查1处，每处10，且不得少于3处；细部构造应全数检查。混凝土浇筑过程吴永辉2桩头水泥基渗透结晶型防水涂料t每10t为一批，不足10t按一批材料进场吴永辉3地下室屋面聚氨酯防水涂料t每5吨抽一批，不足5吨抽一批材料进场吴永辉4底板高分子自粘胶膜防水卷材（HDPE）m2同一类型、同一规格10000m2为一验收批，不足10000亦为一验收批施工前1个月吴永辉5外墙自粘聚合物改性沥青防水卷材(聚酯胎)m2同一类型、同一规格 10000 m2 为一验收批，不足

23、 10000 亦为一验收批。施工前1个月吴永辉6种植屋面高密度聚乙烯土工膜(耐根穿刺)m2同一类型、同一规格 10000 m2 为一验收批，不足 10000 亦为一验收批。施工前1个月吴永辉表5.1-4 技术复核计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1基层平整度、观感质量、干湿程度、洁净程度刘维2结构闭水试验顶板结构闭水试验24小时，发现是否存在渗漏水现象刘维3卷材防水层材质，基层坡度，阴阳角做法，变形缝处理、施工缝、穿墙管等处理，卷材搭接长度刘维4防水涂料基层处理，施工缝留茬位置，涂膜遍数，平均厚度，表面平整度刘维5.2 资源配置计划5.2.1 劳动力配置计划施工阶段工种人数地

24、下室防水防水工30杂工6泥水工3地下室外墙防水防水工20杂工6泥水工3室内防水防水工15杂工10屋面防水防水工13杂工6泥水工35.2.2 工程原材料需用计划序号材料名称规格需用量需用时间责任人单位数量1水泥基渗透结晶型防水涂料/t一次采购分批入库工程施工前1个月张杰2高分子自粘胶膜防水卷材(HDPE)1.5厚m2一次采购分批入库工程施工前1个月张杰3聚氨酯防水涂料/t一次采购分批入库工程施工前1个月张杰4自粘聚合物改性沥青防水卷材(聚酯胎)3厚m2一次采购分批入库工程施工前1个月张杰5高密度聚乙烯土工膜(耐根穿刺)2厚m2一次采购分批入库工程施工前1个月 施龙云5.2.3 施工机具配置计划序

25、号施工机具名称规格型号电功率（kva）需用量使用时间责任人1扫帚/20把2021.08施龙云2钢丝刷/20把2021.08施龙云3扁铲或铲刀/20把2021.08施龙云4羊毛滚刷/20把2021.08施龙云5剪刀 /20把2021.08施龙云6壁纸刀/20把2021.08施龙云7钢卷尺5米/30把2021.08施龙云8皮卷尺50米/2把2021.08施龙云9油漆刷/20把2021.08施龙云5.2.4 测量计量仪器配置计划序号仪器名称规格型号数量使用特征检定周期责任人1电子游标卡尺150mm2把材料检测12个月吴永辉2钢卷尺5m30把工艺控制12个月吴永辉第六章 施工方法6.1 施工方案及技术

26、参数序号部位设计防水做法1地下部分桩头水泥基渗透结晶型防水涂料2底板1、1.5厚高分子自粘胶膜防水卷材（HDPE）+防水钢筋混凝土底板+2.0厚水泥基渗透结晶型防水涂料（）2、1.5厚高分子自粘胶膜防水卷材（HDPE）（）3员工餐厅、游泳接待区、游泳区、游泳区外淋浴卫生间1.5厚聚氨酯防水层（两道）4厨房区1、设备房120厚防水砂浆层+1.5厚聚氨酯防水层+LC7.5轻集骨料混凝土回填+80厚C25钢筋砼楼板内配4200双向钢筋+水泥砂浆一道(内掺建筑胶)+ 2.0厚聚氨酯防水层5消防水池7厚聚合物水泥防水砂浆6外墙1、2厚水泥基渗透结晶型防水涂料（内侧）+3厚自粘聚合物改性沥青防水卷材（聚酯

27、胎，外侧，）2、3厚自粘聚合物改性沥青防水卷材（）7顶板3厚自粘聚合物改性沥青防水卷材(聚酯胎)+1.2厚高密度聚乙烯土工膜(耐根穿刺)8地上部分卫生间、开水间、茶水间、消洗间、保洁间、清洁间、新风机房、空调机房、空调间、模块机房1.5厚聚氨酯防水层（两道）9厨房区1、备餐间20厚防水砂浆层+1.5厚聚氨酯防水层+LC7.5轻集骨料混凝土回填+80厚C25钢筋砼楼板内配4200双向钢筋+水泥砂浆一道(内掺建筑胶)+ 2.0厚聚氨酯防水层10新风机房、空调机房、排烟机房、加压机房、变电所、柴油发电机房、补风机房、机房层设备机房2厚聚合物改性沥青防水涂料+50厚隔振隔声垫+3.0厚自粘聚合物改性沥

28、青防水卷材(聚酯胎)11屋面非种植屋面（连廊、廊道除外）2厚聚合物改性沥青防水涂料+3自粘聚合物改性沥青防水卷材(聚酯胎)（连廊、廊道、竖井除外）12非种植屋面（连廊、廊道）1.5厚聚氨酯防水涂料13种植屋面2厚聚合物改性沥青防水涂料+3厚自粘聚合物改性沥青防水卷材(聚酯胎)+2厚高密度聚乙烯土工膜(耐根穿刺)6.2 施工工艺流程6.2.1 地下室底板防水施工流程地下室底板1.5厚高分子自粘胶膜防水卷材（HDPE）施工工艺流程：图6.2.1 地下室底板防水施工工艺流程6.2.2 桩头等节点防水施工流程桩头水泥基渗透结晶型防水涂料施工工艺流程：图6.2.2 桩头防水施工工艺流程6.2.3 地下室

29、外墙防水施工流程地下室外墙3厚自粘聚合物改性沥青防水卷材施工工艺流程：图6.2.3 地下室外墙防水施工工艺流程6.2.4 地下室顶板防水施工流程地下室顶板3厚自粘聚合物改性沥青防水卷材施工工艺流程：图6.2.4 地下室顶板防水施工工艺流程6.2.5 屋面防水施工流程非种植屋面（连廊、廊道除外）施工工艺流程：图6.2.5-1 非种植屋面（连廊、廊道除外）防水施工工艺流程非种植屋面（连廊、廊道）防水施工工艺流程：图6.2.5-2 非种植屋面（连廊、廊道）防水施工工艺流程种植屋防水施工工艺流程：图6.2.5-3 种植屋面防水施工工艺流程6.2.6 室内防水1墙体防潮、防水1）墙体防潮层：内外墙在室内

30、地坪下60mm处做20厚1：2.5水泥砂浆（内掺水泥重量5%防水剂）的防潮层，地面有高差时，应沿墙身迎土面设竖向防潮层并与水平防潮层闭合。2）砌体在有防水要求的平面与立面相交的位置：如厨房、卫生间、卫生间管道井、阳台外墙、露台外墙、空调板与外墙交接处，雨棚板与外墙交接处、变电间隔墙、强弱电机房隔墙、电井、与建筑外墙相连接的室外楼梯间等，有覆土的底层内外墙、地下层底板上的所有墙、其墙根处均应设置与墙同宽的砼反坎，反坎高度不小于300mm且高于建筑完成面及绿化完成面300mm。内部管道井周边墙底设200高反坎。有设地漏的厨房隔墙反坎同卫生间。室外楼梯与外墙的交接处设置300高混凝土反坎或反梁，楼梯

31、板嵌入墙体。砼反坎浇筑前交接处应进行凿毛处理或进行有效配筋，防止反坎产生开裂。2楼地面防水1）卫生间、开水间、茶水间、消洗间、保洁间、清洁间、新风机房、空调机房、空调室外机位、空调间、模块机房、员工餐厅、游泳接待区、游泳区、游泳区外淋浴卫生间等地面设置两道1.5厚聚氨脂涂料防水层。2）新风机房、空调机房、排烟机房、加压机房、变电所、柴油发电机房、补风机房、机房层设备机房等设置2厚聚合物改性沥青防水涂料+50厚隔振隔声垫+3.0厚自粘聚合物改性沥青防水卷材(聚酯胎)+100厚浮筑C25混凝土楼板。3）厨房区1、备餐间、设备间设置20厚防水砂浆层+1.5厚聚氨酯防水层+LC7.5轻集骨料混凝土回填

32、+80厚C25钢筋砼楼板内配4200双向钢筋+水泥砂浆一道(内掺建筑胶)+ 2.0厚聚氨酯防水层+防滑地砖。4）消防水池六面涂刷7厚聚合物水泥防水砂浆。6.3 施工要点6.3.1 主要工艺施工要点序号主要工艺 具体做法 1自防水混凝土1）防水混凝土的施工，尽可能一次浇筑完成；2）混凝土浇筑期间应作好基坑自身的防水工作，严防地下水及地表水流入基坑造成积水，影响混凝土的正常硬化，导致防水混凝土强度及抗渗性的降低；3）钢筋不得用铁丝或铁钉固定在模板上，采用细石混凝土或砂浆块作垫块，并确保钢筋保护层的厚度；不允许出现负误差；4）模板表面平整，拼缝严密，吸水性小，结构坚固。浇筑混凝土前，应将模板内部清理

33、干净；5）防水混凝土的配合比应通过多组试验选定，报监理审批后方可施工；6）混凝土运输过程中，要防止产生离析和坍落度、含气量损失及漏浆现象。运输后若出现离析现象，必须进行二次搅拌。当坍落度有损失时，应加入原水灰比的水泥砂浆；7）防水混凝土必须振捣密实，采用插入式振捣器，快插慢拔，其插入间距不应超过有效半径的1.5倍；8）混凝土进入终凝即开始浇水养护，养护时间不少于14d。2基层处理1）基层表面不得有空鼓、开裂、起砂、脱皮等缺陷，转角处应根据要求做半径为50mm的圆弧角；2）表面缺陷修补：混凝土表面的裂缝、孔洞、蜂窝麻面，松动和局部的不平整须进行修补填平，确保混凝土表面平整光滑；3）表面杂质清理：

34、混凝土基材表面不可避免的存在各种杂质，这些杂质必须于以彻底清除，以提高界面剂对混凝土基材的浸渍、渗透和提高粘结强度。对新鲜混凝土，混凝土表面残留脱模剂、油脂、养护液残留膜等。陈旧混凝土表面会有盐析、灰尘、油污等；4）桩头应先进行剔凿到水泥原基面，基面保持平整，将面层用吹风机清理干净后用水湿润但不得有明水，不得抹灰，方可施工；桩头混凝土基面必须洁净，适当粗糙，以利渗透。3桩头处理1）桩头要截至设计标高，并用聚合物水泥砂浆找平。2）清除混凝土表面灰尘和粉尘等，用清水冲洗干净，基面要求潮湿但不得有明水。3）施工时应根据材料要求使用泥刀抹刮或者硬毛刷子沾料涂刷，抹刮或者涂刷时均需要用力将材料均匀涂刷到

35、潮湿的混凝土基面上，如使用涂刷法则需分两次进行施工，涂刷第一遍涂料后4小时左右进行第二遍涂刷，在防水材料终凝前可用浆刀收光表面，以达到更好的防水、防渗效果。4卷材施工应注意事项1）卷材总体铺贴顺序为：先高跨，后低跨；同等高度，先远后近；同一立面，从高向低处开始铺贴。2）弹线、试铺：在底涂上按实际搭接面积弹出粘贴控制线，严格按预铺控制线铺卷材，确定弹线密度，以便确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际粘铺。4）节点处理：墙部位收口处理：做水泥砂浆时需将墙与梁板交接处阴角抹成约50mm的小圆角，基面达到要求后进行卷材的施工。阴阳角及

36、管口部位的处理：阴阳角处须用砂浆做成50mm的圆角。管口与基面交接处，抹好找平层后，再给管道四周除锈、打光，管口部位的四周500mm 范围内设聚氨酯防水涂料，确保全面达到防水效果。在外墙防水施工时，将防水卷材包在防水套管周圈，卷材端部用密封胶封头。伸出混凝土墙部分在交界处布设防水加强层，防水沿墙外侧上翻800mm。在安装管道施工完毕后，在套管和管道之间用沥青油膏填实，然后将卷材进行搭接，将封头端部延长至安装管道处，用密封胶封头。大面积铺贴卷材：大面积粘贴自粘卷材采用空铺法，在铺卷材时，应随时注意与基准线对齐，以免出现偏差难以纠正。立面的铺贴：在立面上，卷材容易产生下滑现象，因此在立面或大坡面上

37、粘贴施工时，宜用垫块打钉然后卷材粘接到垫块上。5防水涂料施工应注意事项1）防水涂料基层表面应基本干燥，不应有气孔、凹凸不平、蜂窝麻面等缺陷。涂料施工前，基层阴阳角应做成圆弧形。2）涂料防水层严禁在雨天、雾天、五级以上大风时施工，不得在施工环境温度低于5及高于35或烈日暴晒时施工。涂料膜固化前如有降雨可能时，应及时做好已完涂层的保护工作。3）防水涂料应分层涂刷或喷涂，涂层应均匀，不得漏刷漏涂，接槎宽度不应小于100mm。6细部处理处理复杂部位(阴阳角、外墙管道孔等部位)附加层：转角处均应加铺附加层，阴阳角等处均做成R50mm圆弧形。附加层选择与大面同材质的卷材。7成品保护阶段1）养护十分重要，当

38、防水材料涂层固化到不会被喷洒水损害时养护就可以开始了，必须精心养护12天，每天喷洒水35次，施工后48小时内，应避免雨淋、霜冻、日光暴晒或4以下的长期低温；2）底板防水施工完成后，应设专人在现场协助监督，防止土建施工工具等尖锐物损坏防水层，一旦发现防水层破坏，应及时修补杜绝隐患。3）已做好的桩头防水层，应及时采取保护措施，不得损坏，一旦发现防水层被破坏，应及时修补，以免造成渗漏隐患。6.3.2 细部节点大样细部节点（阴阳角及其立面与水平面的转角处、施工缝、变形缝、后浇带、穿墙管道根、预留通道口以及凸出水平面的相关细部以及防水层的部位主要是搭接缝和卷材末端收头）是防水工程的薄弱环节，必须有针对性

39、的进行合理、安全、科学的设计并要求高质量的施工操作，才能保证地下室防水系统的整体性及密闭不透水性。因此，细部节点附加层防水完成并经检查质量合格后，方可进行主体防水层施工。1桩头防水节点图6.3.2-1 桩头节点防水构造简图2底板与外墙交接处图6.3.2-2 底板侧墙转角节点防水构造简图3顶板与外墙交接处图6.3.2-3 顶板与外墙交接处（阳角）防水构造简图4外墙水平施工缝处理1）地下室底板浇筑时，同时浇筑不低于300mm混凝土导墙。导墙与地下室外墙之间施工缝处，采用的3mm厚中埋式钢板止水带，在安装前应检查其完整性，并清除表面浮锈，涂刷防锈漆二道。止水钢板预埋时应将折角朝向迎水面，因钢板长度有

40、限，为保证防水效果，两段止水钢板应搭接双面三边施焊，焊缝连续饱满，搭接长度50mm。2）防水混凝土施工缝处应当凿毛至骨料清晰可见，清除浮渣，在浇筑混凝土前用水清洗干净，涂刷混凝土界面剂一道。施工时应连续浇筑，除后浇带外，不得再墙体内留设任何竖向施工缝。图6.3.2-4 地下室外墙施工缝防水构造简图5后浇带节点大样图6.3.2-5 地下室底板后浇带防水构造简图图6.3.2-6 地下室外墙后浇带防水构造简图图6.3.2-7 地下室顶板后浇带防水构造简图6地下室底板下坑、池节点大样图6.3.2-8 地下室地板下坑、池防水构造简图图6.3.2-9 地下室外墙预埋套管防水构造简图图6.3.2-10 出顶

41、板立管防水构造简图图6.3.2-11 外墙模板活动式穿墙螺栓管道防水构造简图图6.3.2-12 露台出结构板立管、出屋面立管(平屋面)防水构造简图图6.3.2-13 穿外墙管道防水构造简图7屋面节点大样图6.3.2-14 屋面女儿墙侧排（横式）雨水管节点防水构造简图图6.3.2-15 出屋面门槛防水构造简图图6.3.2-16 屋面设备基础防水构造简图8卫生间节点大样图6.3.2-17 下沉卫生间（不带地暖）防水构造简图图6.3.2-18 非下沉卫生间防水构造简图6.4 验收标准防水分项工程、检验批划分按照建筑工程施工质量验收统一标准进行划分。检验批划分与项目总体检验批的划分保持一致，各检验批按照地下防水工程质量验收规范与建筑工程施工质量验收统一标准进行验收。6.5 验收程序严格执行公司技术质量手册标准，施工完成后，必须遵循“三检制”，即自检、互检、交接检。分包施工员专业工程师质量工程师监理、及甲方工程师。6.6 验收内容1将基层清扫干净，基层表面平整、干燥。立面不得出现空鼓、开裂返砂等现象、平立面交接处、转折处、阴阳角等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm。2材料品牌、厚度、型号需符合合同及规范要求，材料进场后需要见证
