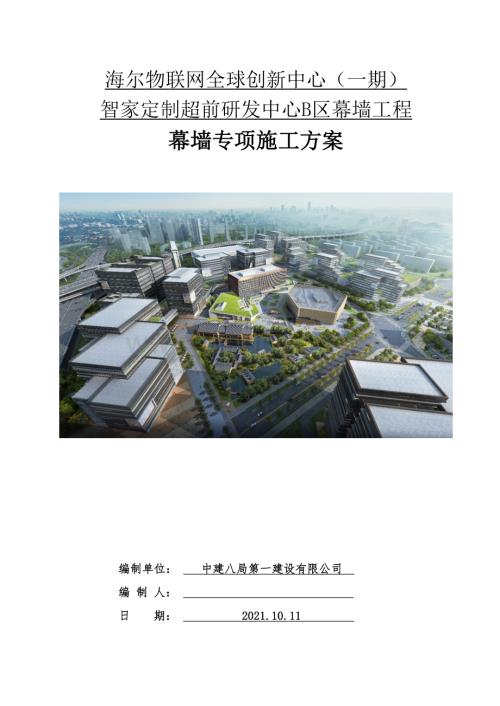

1、 海尔物联网全球创新中心（一期）智家定制超前研发中心B区幕墙工程幕墙专项施工方案编制单位： 中建八局第一建设有限公司 编 制 人： 日 期： 2021.10.11 目录第一章 编制依据- 1 -第二章 工程概况- 3 -2.1 工程建设概况- 3 -2.2 设计概况- 4 -2.3 工程施工条件- 19 -第三章 施工安排- 20 -3.1 项目管理组织- 20 -3.1.1 项目管理组织机构- 20 -3.1.2 项目管理人员及职责权限- 20 -3.2 项目管理目标- 22 -3.3 各项资源供应方式- 23 -3.3.1 劳务资源安排一览表- 23 -3.3.2 工程用大宗物资供应安排一

2、览表- 23 -3.3.3 大型机械设备采购供应安排一览表- 23 -3.3.4 施工周转工具采购供应安排一览表- 24 -3.4 施工流水段的划分及施工工艺流程- 24 -3.4.1 施工流水段的划分- 24 -3.4.2 施工工艺流程- 26 -3.5 工程施工重点和难点分析及应对措施- 28 -3.5.1 组织管理重点分析及应对措施- 28 -3.5.2 施工难点分析及应对措施- 29 -3.6 新技术应用要求- 30 -3.7关键及特殊过程控制- 30 -第四章 施工进度计划- 31 -第五章 施工准备与资源配置计划- 32 -5.1 施工准备计划- 32 -5.1.1 技术准备- 3

3、2 -5.1.2 现场准备- 33 -5.1.3 资金准备- 33 -5.2 资源配置计划- 33 -第六章 施工方法及工艺要求- 36 -6.1 测量放线- 36 -6.2 后置埋件施工方案- 43 -6.2.1施工方案及技术参数- 43 -6.2.2施工工艺流程- 43 -6.2.3施工要点- 44 -6.2.4 验收标准- 46 -6.2.5验收程序- 46 -6.2.6 验收内容- 46 -6.2.7 验收人员- 47 -6.3 竖明横隐玻璃幕墙施工方案和技术参数- 47 -6.3.1施工方案及技术参数- 47 -6.3.2工艺流程- 48 -6.3.3施工要点- 48 -6.3.4验

4、收标准- 56 -6.3.5验收程序- 56 -6.3.6验收内容- 56 -6.3.7验收人员- 58 -6.4 明框玻璃幕墙施工方案- 58 -6.4.1施工方案及技术参数- 58 -6.4.2工艺流程- 58 -6.4.3施工要点- 59 -6.4.4验收标准- 64 -6.4.5验收程序- 64 -6.4.6验收内容- 65 -6.4.7验收人员- 66 -6.5铝板施工方案- 67 -6.5.1施工方案及技术参数- 67 -6.5.2工艺流程- 67 -6.5.3施工要点- 68 -6.5.4验收标准- 73 -6.5.5验收程序- 73 -6.5.6验收内容- 73 -6.5.7验

5、收人员- 74 -6.6雨篷施工方案- 75 -6.6.1 施工方案及技术参数- 75 -6.6.2工艺流程- 75 -6.6.3 施工要点- 76 -6.6.4验收标准- 78 -6.6.5验收程序- 78 -6.6.6验收内容- 78 -6.6.7验收人员- 79 -6.7铝格栅施工方案- 80 -6.7.1 施工方案及技术参数- 80 -6.7.2工艺流程- 80 -6.7.3 施工要点- 80 -6.7.4验收标准- 82 -6.7.5验收程序- 82 -6.7.6验收内容- 83 -6.7.7验收人员- 83 -6.8幕墙窗施工方案- 84 -6.8.1施工方案及技术参数- 84 -

6、6.8.2工艺流程- 85 -6.8.3施工要点- 85 -6.8.4验收标准- 87 -6.8.5验收程序- 87 -6.8.6验收内容- 88 -6.8.7验收人员- 88 -6.9 采光顶施工方案和技术参数- 88 -6.9.1施工方案及技术参数- 88 -6.9.2施工工艺流程- 89 -6.9.3施工要点- 89 -6.9.4验收标准- 91 -6.9.5验收程序- 91 -6.9.6验收内容- 91 -6.10 吊篮施工方案和技术参数- 93 -6.10.1施工方案和技术参数- 93 -6.10.2 吊篮施工工艺流程- 101 -6.10.3 吊篮施工要点- 101 -6.10.4

7、 吊篮电源布置方案- 110 -6.10.5 验收标准- 113 -6.10.6 验收程序- 113 -6.10.7 验收内容- 113 -6.10.8 验收人员- 114 -第七章 各项管理计划- 115 -7.1 进度管理计划- 115 -7.1.1 确定施工进度控制点- 115 -7.1.2 施工进度管理组织机构和职责分工- 115 -7.1.3 进度管理措施- 118 -7.2 质量管理计划- 119 -7.2.1 质量控制目标分解- 119 -7.2.2 质量管理的组织机构和职责分工- 119 -7.2.3 确定质量控制点- 120 -7.2.4 质量保证措施- 120 -7.3 安

8、全管理计划- 125 -7.3.1 职业健康安全管理目标- 125 -7.3.2 现场职业健康安全管理组织机构和职责分工- 125 -7.3.3 职业健康安全重大危险源- 126 -7.3.4 职业健康安全资源配置计划- 127 -7.3.5 安全生产管理制度- 127 -7.3.6 安全生产保证措施- 128 -7.4 环境管理计划- 140 -7.4.1 环境管理目标- 140 -7.4.2 环境管理组织机构和职责分工- 140 -7.4.3 重大环境因素清单- 141 -7.4.4 环境保护资源配置计划- 141 -7.4.5 环境保护措施- 142 -7.5 绿色施工管理计划- 143

9、 -7.5.1 绿色施工组织机构和职责分工- 143 -7.5.2 绿色施工实施措施- 143 -7.5.3 绿色施工评价- 143 -7.6 成品保护管理计划- 143 -7.6.1 成品保护管理组织和职责分工- 143 -7.6.2 成品保护计划及保证措施- 143 -第八章 应急预案- 144 -8.1 事故类型和危害程度分析- 144 -8.2 组织机构及职责分工- 144 -8.3 预防与预警- 146 -8.4 灭火自救- 146 -8.5 突发性事件的防范及措施- 146 -8.6 防疫专篇- 148 -第九章 计算书- 154 - 第一章 编制依据序号类 别文件名称编 号1国家

10、行政文件危险性较大的分部分项工程安全管理规定住房城乡建设部令第37号2地方行政文件山东省建筑安全生产管理规定山东省人民政府令第132号3国家行业规范工程测量标准GB50026-20204建筑装饰装修工程质量验收标准GB 50210-20185钢结构焊接规范GB50661-20116建筑设计防火规范（2018年版）GB50016-20147建筑抗震设计规范（附条文说明）（2016年版）GB50011-20108建筑物防雷设计规范GB50057-20109建筑物防雷工程施工与质量验收规范GB506010-201010建筑节能工程施工质量验收标准GB50411-201911建设工程施工现场消防安全技

11、术规范GB50720-2001112建筑幕墙气密、水密、抗风压性能检测方法GB/T15227-201913建筑幕墙抗震性能振动台试验方法GB/T18575-201714工业建筑防腐蚀设计标准GB/T 50046-201815高处作业吊篮GB/T19155-201716玻璃幕墙工程技术规范JGJ102-200317建筑玻璃应用技术规程JGJ113-201518铝合金门窗工程技术规范JGJ214-201019外墙外保温工程技术标准JGJ144-201920建筑施工高处作业安全技术规范JGJ80-201621混凝土结构后锚固技术规程JGJ145-201322金属与石材幕墙工程技术规范（附条文说明）J

12、GJ133-200123施工现场临时用电安全技术规范（附条文说明）JGJ46-200524建筑施工工具式脚手架安全技术规范JGJ202-201025建设工程施工现场环境与卫生标准JGJ146-201326建筑机械使用安全技术规程JGJ33-201227建筑幕墙用硅酮结构密封胶JG/T475-201528建筑玻璃采光顶技术要求 JG/T 231-201829玻璃幕墙工程质量检验标准JGJ/T139-202030建筑工程资料管理规程JGJ/T185-200931设计文件海尔物联网全球创新中心（一期）智家定制超前研发中心B区幕墙工程施工图纸/32企业管理文件装饰专业品质发展管理实施细则CSCEC81

13、ZS-PF-202133装饰专业施工管理实施细则CSCEC81ZS-AS-202134其他ZLP系列高处作业吊篮使用说明书/第二章 工程概况2.1 工程建设概况工程名称海尔物联网全球创新中心（一期）智家定制超前研发中心B区幕墙工程工程性质新建建设规模建筑面积88747.8m工程地址青岛市崂山区，黑龙江以南、规划海尔二路以北、劲松七路以东、跨海大桥连接线以西建筑高度大规模51.1m、空调58.4m、员工餐厅13.45m、体验中心5.34m幕墙面积27170.8m建设单位青岛海尔智能家电科技有限公司项目承包范围幕墙工程设计单位青岛腾远设计事务所有限公司主要分包工程安装工程、精装工程勘察单位青岛市勘

14、察测绘研究院合同要求质量泰山杯监理单位青岛东方监理有限公司工期总工期：92日历天总承包单位中建八局第一建设有限公司安全无重大施工安全事故；杜绝因工死亡事故；年重伤率控制在0.6以下，年负伤率控制在5以下；消灭责任等级火灾事故、爆炸事故、高空作业安全事故及大型施工设备安全事故等。杜绝营业线行车一般A、B类及以上事故，减少一般C、D类事故。施工单位中建八局第一建设有限公司科技/工程主要功能或用途办公、餐厅2.2 设计概况大规模生产车间幕墙面积11937.91建筑面积41303m2建筑高度51.1m层数地上层数9层地下层数2层层高6.0/4.7m防火等级一级空调生产车间幕墙面积12676.73建筑面

15、积36744.8m建筑高度58.4m层数地上层数12层地下层数2层层高6.0/4.2m防火等级一级员工餐厅幕墙面积1420.98建筑面积7616.59m建筑高度13.45m层数地上层数2层地下层数2层层高4.5/局部8.95m防火等级一级体验中心幕墙面积813.08建筑面积116.94m建筑高度5.34m层数地上层数1层地下层数/层高2.02-5.34m防火等级一级大规模 生产车间幕墙窗1、面层材料：8LOW-E+12A+8双银中空钢化玻璃2、骨架材料：采用高精级铝合金型材，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求。3、保温（防火）岩棉材质及构

16、造：墙体与幕墙间的间隙需做岩棉防火,岩棉单层厚度100mm，导热系数、容重等均应满足规范及设计使用要求；采用1.5mm厚镀锌钢板固定封堵。4、部位：主楼四层以上部位5、做法详见设计图纸JD2-2021、面层材料：8LOW-E+12Ar+6双银中空钢化玻璃2、骨架材料：采用高精级铝合金型材，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求。3、保温（防火）岩棉材质及构造：墙体与幕墙间的间隙需做岩棉防火,岩棉单层厚度100mm，导热系数、容重等均应满足规范及设计使用要求；采用1.5mm厚镀锌钢板固定封堵；局部立面可视区域，按图纸要求用2mm铝背板饰面。4、

17、部位：主楼四层以上部位5、做法详见设计图纸JD2-202竖明横隐超白玻璃幕墙1、面层材料：8LOW-E+12A+8双银中空钢化(超白)玻璃幕墙整体制安成活 2、骨架材料：铝包钢梁柱结构，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求，型钢骨架及铆接件均为热浸镀锌处理钢方管；螺栓为不锈钢材质。3、保温（防火）岩棉材质及构造：墙体与幕墙间的间隙需做岩棉防火,岩棉单层厚度100mm，导热系数、容重等均应满足规范及设计使用要求；采用1.5mm厚镀锌钢板固定封堵；立面局部结构墙体可视区域，按图纸要求用2mm粉末喷涂铝单板背衬饰面；幕墙底部结构墙柱处2.5mm氟

18、碳喷涂铝单板饰面收口。4、部位：部位：裙房及主楼三层以下部位5、做法详见设计图纸JD1-205、JD1-103等。1、面层材料：10Low-E+12A+10双银中空钢化(超白)玻璃幕墙整体制安成活 2、骨架材料：铝包钢梁柱结构，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求，型钢骨架及铆接件均为热浸镀锌处理钢方管；螺栓为不锈钢材质。3、保温（防火）岩棉材质及构造：墙体与幕墙间的间隙需做岩棉防火,岩棉单层厚度100mm，导热系数、容重等均应满足规范及设计使用要求；采用1.5mm厚镀锌钢板固定封堵；立面局部结构可视区域，按图纸要求用2mm粉末喷涂铝单板饰

19、面；幕墙底部2.5mm氟碳喷涂铝单板饰面收口。4、部位：部位：裙房及主楼三层以下部位5、做法详见设计图纸JD1-205、JD1-103等。铝单板饰面幕墙1、面层材料：室外3mm厚氟碳喷涂铝单板（颜色综合考虑，按图施工）饰面，室内2mm厚粉末喷涂铝单板饰面收口。2、骨架材料：热镀锌钢管、热镀锌角钢等3、部位：外立面4、做法详设计图纸JD2-105，JD2-203等节点。钢结构玻璃雨棚1、骨架材料种类、规格：(80160)*80*12*10mm厚变截面T型钢板(氟碳喷涂)挑梁，40mm*4圆钢管(氟碳喷涂)横撑；埋件埋板及喷涂综合考虑2、 面层形式、材料种类：型钢架上安装10Low-e+1.52p

20、vb+10钢化夹胶彩釉玻璃（氟碳喷涂铝合金附框），5mm厚氟碳喷涂不锈钢板压块，玻璃与外墙交接面采用2.5mm厚氟碳喷涂铝单板饰面收口，综合考虑L形转角处铝单板饰面雨棚变形缝。3、 嵌缝材料：硅酮耐候密封胶；4、 做法详见设计图纸节点图JD1-216。铝单板雨棚1、面层材料：3mm铝单板氟碳喷涂2、骨架材料：200*100*8、50*50*4钢方管焊接支架，角钢不锈钢螺丝固定连接，3、部位：首层主入口部位4、嵌缝材料：硅酮耐候密封胶；1、面层材料：3mm铝单板氟碳喷涂2、骨架材料：50*50*4钢方管焊接支架，角钢不锈钢螺丝固定连接，3、部位：首层次出入口部位4、嵌缝材料：硅酮耐候密封胶；空调

21、生产车间幕墙窗1、面层材料：6Low-E+12A+6双银中空钢化玻璃幕墙整体制安成活 2、骨架材料：铝合金型材（满足规范及设计要求，室外氟碳喷涂饰面，室内粉末喷涂饰面）框架，其他部位阳极氧化等处理满足规范及设计使用要求，型钢件及铆接件均为热浸镀锌处理3、保温（防火）岩棉材质及构造：按图纸要求设置及施工。4、部位：部位：塔楼外墙5、做法详设计图纸JD1-101105等。竖明横隐玻璃幕墙1、面层材料：8Low-E+12A+8双银中空钢化玻璃幕墙整体制安成活 2、骨架材料：铝合金型材（满足规范及设计要求，室外氟碳喷涂饰面，室内粉末喷涂饰面）框架，其他部位阳极氧化等处理满足规范及设计使用要求，型钢件及

22、铆接件均为热浸镀锌处理3、保温（防火）岩棉材质及构造：按图纸要求设置及施工。4、部位：部位：塔楼局部外墙5、做法详设计图纸JD2-101105 JD2-201205等。1、面层材料：8Low-E+12A+8双银中空钢化（超白）玻璃幕墙整体制安成活 2、骨架材料：铝合金型材（满足规范及设计要求，室外氟碳喷涂饰面，室内粉末喷涂饰面）框架，其他部位阳极氧化等处理满足规范及设计使用要求，型钢件及铆接件均为热浸镀锌处理3、保温（防火）岩棉材质及构造：按图纸要求设置及施工。4、部位：部位：塔楼及商铺一层局部外墙5、做法详设计图纸JD2-106107 JD2-209211等。铝单板饰面幕墙1、面层材料：室外

23、3mm厚氟碳喷涂铝单板（颜色综合考虑，按图施工）饰面，室内2mm厚粉末喷涂铝单板饰面收口。2、骨架材料：铝合金型材（满足规范及设计要求，室内粉末喷涂饰面）框架、热镀锌钢管、热镀锌角钢等3、部位：玻璃幕墙间装饰假梁（矩形）4、做法详设计图纸JD1-203等大样。1、面层材料：3mm厚浅灰色铝单板，表面氟碳喷涂2、骨架材料：铝合金型材（满足规范及设计要求，室内粉末喷涂饰面）框架、热镀锌钢管、热镀锌角钢等3、部位：玻璃幕墙过度处造型边框（异形、转角及裙楼女儿墙檐口收边）4、做法详设计图纸转角造型JD2-203204、JD2-207208、D2-104、JD2-109111等节点大样。铝单板雨棚1、骨

24、架材料种类、规格：200*100*10mm/50*50*4mm热浸镀锌钢方管、50*50*4mm厚镀锌角钢等型钢造型框架2、面层形式、材料种类：雨棚顶面、底面、外露侧边，3mm 氟碳喷涂铝单板饰面（折弯裁剪造型、精加工，焊接、氩弧焊接、背撑铝型材加强筋、2mm厚不锈钢制天沟、2mm厚铝单板背衬等工艺综合考虑）雨棚整体制作及安装成活，满足规范及设计安全耐久使用要求。3、 嵌缝材料：硅酮耐候密封胶； 4、 做法详DY-0404b 、JD5-205。玻璃栏杆 1、室外平台不锈钢立柱及扶手钢化玻璃栏板栏杆（不低于1.1米高，8+1.52pvb+8钢化夹胶玻璃栏板，综合考虑立柱、扶手、栏板、栏板基座及铝

25、单板饰面收口、接驳件、锚板、埋件、饰面喷涂、防雷接地、施工措施、石材成品保护等），整体制作及安装成活，满足规范及招标使用要求。2、做法详员工餐厅栏板大样DY-03及JD3-210员工餐厅明框超白玻璃幕墙1、面层材料：10 Low-e+12A+10mm双银中空钢化超白玻璃幕墙整体制安成活 2、骨架材料：铝包钢梁柱结构，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求，型钢骨架及铆接件均为热浸镀锌处理钢方管；螺栓为不锈钢材质。3、保温（防火）岩棉材质及构造：墙体与幕墙间的间隙需做岩棉防火,岩棉单层厚度100mm，导热系数、容重等均应满足规范及设计使用要求；

26、采用1.5mm厚镀锌钢板固定封堵；立面局部结构可视区域，按图纸要求用10mm厚表面喷涂硅钙板/2mm铝背板饰面。4、部位：部位：员工餐厅一、二层位置5、做法详见设计图纸JD3-101、JD3-203等。1、面层材料：6 Low-e+12A+6mm双银中空钢化超白玻璃幕墙整体制安成活 2、骨架材料：采用高精级铝合金型材，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求。3、保温（防火）岩棉材质及构造：墙体与幕墙间的间隙需做岩棉防火,岩棉单层厚度100mm，导热系数、容重等均应满足规范及设计使用要求；采用1.5mm厚镀锌钢板固定封堵；立面局部结构可视区域，

27、按图纸要求用10mm厚硅钙板饰面。4、部位：一二层幕墙水平间隔位置5、做法详见设计图纸04-JD-01等。铝单板造型幕墙1、面层材料：2.5mm厚铝单板，表面氟碳喷涂2、骨架材料：热镀锌钢管、热镀锌角钢等3、部位：玻璃幕墙顶部檐口铝单板波浪形造型4、做法详员工餐厅节点大样JD3-202。玻璃栏杆1、室外平台不锈钢立柱及扶手钢化玻璃栏板栏杆（不低于1.1米高，8+1.52pvb+8钢化夹胶玻璃栏板，综合考虑立柱、扶手、栏板、栏板基座及铝单板饰面收口、接驳件、锚板、埋件、饰面喷涂、防雷接地、施工措施、石材成品保护等），整体制作及安装成活，满足规范及招标使用要求。2、做法详员工餐厅栏板大样DY-03

28、及JD3-210钢结构雨棚1、骨架材料种类、规格：(80160)*80*12*10mm厚变截面T型钢板(氟碳喷涂)挑梁，40mm*4圆钢管(氟碳喷涂)横撑；埋件埋板及喷涂综合考虑2、 面层形式、材料种类：型钢架上安装10Low-e+1.52pvb+10钢化夹胶彩釉玻璃（氟碳喷涂铝合金附框），5mm厚氟碳喷涂不锈钢板压块，玻璃与外墙交接面采用2.5mm厚氟碳喷涂铝单板饰面收口，综合考虑L形转角处铝单板饰面雨棚变形缝。3、 嵌缝材料：硅酮耐候密封胶；4、做法详见设计图纸节点图JD3-208、JD3-209。铝单板雨棚1、骨架材料种类、规格：120*60*4 热镀锌钢方管，50*50*4 热镀锌钢方

29、管，L50*4 热镀锌角钢，不锈钢管拉杆 57*4；埋件埋板及喷涂综合考虑2、 面层形式、材料种类：2.5mm厚氟碳漆喷涂铝单板饰面（上下双层，按投影面积计算）3、 嵌缝材料：硅酮耐候密封胶；体验中心明框超白玻璃幕墙1、面层材料：12 Low-e+12A+8+1.5pvb+8mm双银中空钢化夹胶超白玻璃幕墙整体制安成活 2、骨架材料：铝包钢梁柱结构，铝合金型材（满足规范及设计要求）表面粉末喷涂，其他部位阳极氧化等处理满足规范及设计使用要求，型钢骨架及铆接件均为热浸镀锌处理钢方管；螺栓为不锈钢材质。3、保温（防火）岩棉材质及构造：墙体与幕墙间的间隙采用1.5mm厚镀锌钢板固定封堵，必要的防火岩棉

30、综合考虑，导热系数、容重等均应满足规范及设计使用要求；立面局部结构可视区域，按图纸要求用2mm粉末喷涂铝背板饰面。4、部位：体验中心西侧、北侧及庭院内侧立面30mm厚饰面混凝土板干挂幕墙1、热浸镀锌型钢支架与砼墙/型钢屋架预埋钢板焊牢（或用膨胀螺栓可靠固定）；2、热浸镀锌角钢上固定铝合金连接件（阳极氧化处理）；3、型钢架上30mm厚饰面混凝土板干挂（石材及其背胶、挂件、锚件、垫片、嵌缝、防雷接地、边部收口、施工措施等必要工艺综合考虑）成活，满足规范及设计安全耐久使用要求。4、部位：檐口区域及局部墙面5、节点做法详JD4-204、JD4-208、JD4-211等。铝单板饰面幕墙1、面层材料：3m

31、m厚氟碳喷涂铝单板2、骨架材料：热镀锌钢管、热镀锌角钢等3、部位：铝单幕墙4、做法详体验中心节点大样JD4-105、JD4-106、JD4-208。双侧铝单板饰面坡屋盖1、骨架材料种类、规格：型钢屋架上钢方管造型基层2、面层形式、材料种类：屋盖氟碳喷涂200x100x5mm/80x80x4mm钢方管型钢龙骨上（主体钢结构单计）3mm厚氟碳喷涂铝单板，屋盖底面顶棚及檐口立面1.5mm镀锌钢板封面（下返钢梁包封，饰面板折弯裁剪造型、精加工，焊接、氩弧焊接、背撑铝型材加强筋等工艺综合考虑）成活，满足规范及设计使用要求。3、 嵌缝材料：硅酮耐候密封胶； 4、做法详 墙身剖面及节点大样JD4-206、J

32、D4-211等。 铝单板雨棚1、骨架材料种类、规格：热镀锌钢方管及弯折钢板、热镀锌角钢框架与主体钢结构可靠连接；埋件埋板/焊接及喷涂综合考虑2、面层形式、材料种类：上顶面、下底面及外露侧边，均为3mm厚氟碳漆喷涂铝单板饰面3、嵌缝材料：硅酮耐候密封胶与其他饰面嵌缝收口，满足规范及使用要求；4、做法详见设计图纸节点图JD4-205钢结构屋架1、骨架材料种类、规格：主体钢结构屋架（钢管柱及HN型钢梁框架，钢结构面层氟碳喷涂，无收缩细石砼、柱脚埋板及锚件、柱梁刚接、梁体铰接、防雷接地、施工措施等综合考虑）整体制作及安装成活，满足规范及设计使用要求2、部位：体验中心整体钢结构屋架（钢筋混凝土柱顶-0.

33、40m以上）3、图纸详“海尔物联网体验中心-结构-2020.12.15”图2.2-1总平面布置图图2.2-2 大规模生产车间平面图图2.2-3 大规模生产车间立面图图2.2-4 大规模生产车间剖面图图2.2-5 空调生产车间平面图图2.2-6空调生产车间立面图图2.2-7空调生产车间剖面图图2.2-8员工餐厅平面图图2.2-9员工餐厅立面图图2.2-10员工餐厅剖面图图2.2-11体验中心平面图图2.2-12体验中心立面图图2.2-13体验中心剖面图幕墙施工措施设计概况吊篮搭设标高48.3m/55.7m主体结构框架剪力墙吊篮型号ZLP630篮筐长度6m/5.5m/5m/4m等吊篮概况大规模生产

34、车间在屋面女儿墙搭设骑墙式吊篮40台，加高型吊篮6台，常规型吊篮21台，共计67台ZLP630型吊篮，其中吊篮工作平台标准节有2.5m、2m、1.5m、1m等规格，根据该工程主体结构尺寸及高度，吊篮长边采用不大于 6 m吊篮平台且保证操作面正常施工。空调生产车间在屋面女儿墙搭设骑墙式吊篮24台，加高型吊篮13台，常规型吊篮13台，共计50台ZLP630型吊篮，其中吊篮工作平台标准节有2.5m、2m、1.5m、1m等规格，根据该工程主体结构尺寸及高度，吊篮长边采用不大于 6 m吊篮平台且保证操作面正常施工。大规模生产车间屋面女儿墙为钢筋混凝土结构，混凝土强度等级为C35，女儿墙高度3250mm,

35、宽度200mm。地面粗糙度D类，建筑耐火等级一级，抗震设防烈度七度。空调生产车间屋面女儿墙为钢筋混凝土结构，混凝土强度等级为C30，女儿墙高度2500mm,宽度200mm。地面粗糙度D类，建筑耐火等级一级，抗震设防烈度七度。吊车概况吊车型号 25T ，伸缩臂有效长度32.5m ，吊装板块最大重量 500Kg。2.3 工程施工条件建设地点气象状况气温极端最高温度及期限36，6月下旬至7月上旬最大雨量及雨季时间日最大降水量130470毫米，7至8月极端最低温度及期限-10，12月上旬至翌年2月下旬最大风力、风向及发生时间五级，西北风，1至5月最大雪量及发生时间12.6mm，12月至1月冬季土的冻结

36、深度0.5m工程水文地质状况地质构造/土性质和类别/施工区域水准点及绝对标高16.000m地基土承载力/地下水位标高及流向最高洪水期八月含水层厚度及水质/枯水期一月施工区域环境地下管线名称/相邻建（构）筑物分布地下位置 /结构 /位置/地上位置 /类型 /地上管线名称/周围道路及可利用情况黑龙江以南、规划海尔二路以北、劲松七路以东、跨海大桥连接线以西位置/周围河流及可利用情况/当地资源供应情况工程用主材供应情况钢材、铝型材、玻璃、铝板等。工程用大型设备供应情况吊篮工程用特殊材料供应情况/电力供应情况土建提供二级箱接驳点通讯、网络情况/水资源供应情况利用土建接驳点第三章 施工安排3.1 项目管理

37、组织3.1.1 项目管理组织机构 项目负责人：吕学鹏 主任设计师李业强项目总工 臧宝龙商务经理 刘进利 材料工程师：刘洋安全工程师：邸泽峰专业工程师：刘想 3.1.2 项目管理人员及职责权限表3.1.2 项目管理人员及职责权限序号岗位名称姓名职责和权限1项目领导班子项目负责人吕学鹏1.明确项目的各项管理目标并分解落实；2.监督检查项目管理人员履行其职责；3.组织项目管理和产品实现过程的策划，编制项目管理策划书、施工组织设计等管理文件；4.组织进行机械设备、材料、周转工具、劳务人员等资源的配置；5.做好与业主、监理等的协调与沟通工作；6.做好分包的协调与管理工作；7.组织做好项目资金、成本、预结

38、算的管理。2项目总工臧宝龙1.负责项目部的深化设计、技术和质量工作的展开；2.审核编制施工组织设计与施工方案；3.与设计、监理保持沟通，保证设计、监理的要求与指令在项目部中贯彻实施；4.组织对本项目的关键技术难题进行科技攻关，进行新工艺、新技术的研究，确保本项目顺利进行；5.及时组织技术人员解决工程施工中出现的技术问题；6.直接领导各级技术人员，施工员和有关职能部门人员的技术工作，承担项目的技术领导责任，贯彻执行技术规范、标准，制订施工项目的技术管理制度，组织工程的施工验收工作，领导工程安全事故的预防和处理工作，组织工程的施工安全验收工作等。7.对工程的施工生产、进度计划、现场总平面协调及管理

39、全面负责，确保工程施工顺利进行；8.对工程施工与其他各专业项目部之间的施工生产进行协调；9.负责施工中各工种之间和其它专业的协调及配合，组织实施各专业管理人员、施工日常工作的落实，组织各项工程的施工、验收工作，及时解决施工中出现的各种问题。3商务经理刘进利1.参与图纸会审，做到对设计文件、图纸、资料、规范、标准透彻了解，提出会审建议。2.参与项目施工组织设计和施工方案的编制，对资源的合理配置及商务用语的合理性提出建议。3.成本核算、签证组价、人工工资测算、工程量的跟踪审计、各主要材料的招标定标等。4.负责对合同责任进行分解、包合同交底工作，确保合同责任分解 及交底有针对性和可操作性。5.负责图

40、纸、当地文件、定额、工程造价资料等的收集、整理、归档，并达到灵活运用。6.牵头组织项目部索赔及反索赔策划，并督导实施，负责将重大变更、索赔、签证按公司规定程序及时上报。7.按招议标计划在规定的时间内参加分包招（议）标活动。8.牵头组织项目部商务例会，按要求填制例会纪要并上报公司。4主任设计师李业强1.领导深化设计师，落实项目深化设计人员配备。2.在设计阶段重点协调安排好幕墙与其他各专业的审图工作，加强各专业间的互审，保证建筑和结构、土建、机电和精装各专业之间在设计上应一致、准确、可行，在规定时间内及时反馈审核意见和建议。同时要保证不同设计单位的专项设计图纸和深化图纸与设计院的施工图纸相吻合，尤
