蒙阴垃圾焚烧发电项目屋面防水施工方案.docx

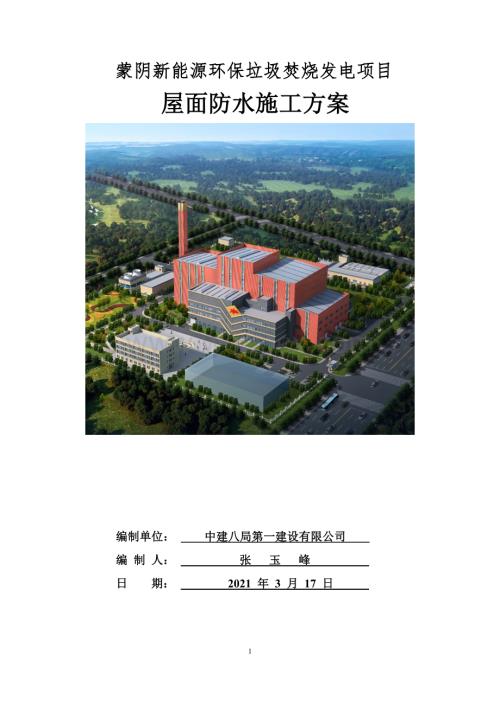

1、蒙阴新能源环保垃圾焚烧发电项目屋面防水施工方案编制单位： 中建八局第一建设有限公司 编 制 人： 张 玉 峰 日 期： 2021 年 3 月 17 日 目录1 编制依据42 工程概况52.1 工程建设概况一览表52.2 设计概况52.3 工程施工条件83 施工安排103.1 项目管理组织103.2 项目管理目标113.3劳务资源安排一览表113.4 施工流水段的划分113.5 工程施工重点和难点分析及应对措施114 施工进度计划135 资源配置计划145.1劳动力配置计划145.2工程用原材料需要量计划145.3施工机具配置计划155.4测量设备配置计划155.5施工试验检验计划155.6技术

2、复核和隐蔽验收计划表166 施工方法及工艺要求176.1 方案及技术参数176.2施工工艺流程186.2.1综合楼上人屋面186.2.2综合楼不上人屋面186.2.3主厂房中控楼17m层屋面/渗滤液池（上人屋面）/186.2.4主厂房中控楼26m层屋面/综合水泵房/危废暂存间/油泵房/渗滤液池（不上人屋面）186.2.5门岗196.2.6垃圾储坑196.3 施工要点196.3.1 基层清理196.3.2 找坡层施工196.3.3 水泥砂浆找平层206.3.4 防水层施工216.3.5 保温层施工226.3.6 水泥砂浆面层施工236.4细部做法246.4.1雨落口细部做法246.4.2伸出屋面

3、管道细部做法256.4.3防水卷材收头细部做法257 各项管理计划277.1 绿色施工管理计划277.2 质量管理计划277.2.1质量管理的组织机构和职责分工277.2.2质量控制目标分解277.2.3确定质量控制点287.2.4质量保证措施287.3 安全管理计划297.3.1健康安全重大危险源297.3.2安全管理组织机构和职责分工297.3.3 施工现场安全生产管理制度297.4 成品保护计划317.4.1 成品和设备保护的组织机构与职责分工317.4.2 成品和设备保护措施327.5 环境管理计划327.5.1 环境管理目标327.5.2 重大环境因素清单337.5.3 环境保护措施

4、337.6进度管理计划348 应急预案358.1 应急预案目的358.2 应急领导小组及其职责358.3 信息报告程序368.4 处置措施378.5 最近就医路线388.6 防疫措施398.6.1项目疫情防控工作小组成员及职责398.6.2 防疫用品配置计划408.6.3 劳务复工进场人员登记408.6.4 项目管理人员复工进场人员登记418.6.5 劳务及管理人员日常进出场管理418.6.6 新进场人员防疫教育428.6.7 班前防疫教育428.6.8 项目消毒工作428.6.9 防护及隔离措施431 编制依据序号类 别文件名称编 号1技术规范/图集屋面工程技术规范GB50345-20122

5、质量验收规范建筑工程施工质量验收统一标准GB50300-20133屋面工程质量验收规范GB50207-20124建筑节能工程施工质量验收标准GB 50411-20195安全技术规程建筑机械使用安全技术规程JGJ33-20126施工现场临时用电安全技术规范JGJ46-20057建筑施工高处作业安全技术规范JGJ80-20168建筑施工安全检查标准JGJ59-20119设计文件蒙阴县新能源环保垃圾焚烧发电项目设计文件10合同文件蒙阴县新能源环保垃圾焚烧发电项目合同文件合同文件11企业管理文件技术质量管理手册2021版2 工程概况2.1 工程建设概况一览表工程名称蒙阴新能源环保垃圾焚烧发电项目工程性

6、质市政建设规模5500万工程地址临沂市蒙阴县垛庄镇孟良崮工业园西总占地面积54596m总建筑面积14354.49建设单位蒙阴伟明环保科技有限公司项目承包范围土建承包设计单位中国城市建设研究院有限公司主要分包工程主体劳务勘察单位/基坑设计单位重庆钢铁集团设计院有限公司合同要求质量合格监理单位山东同力建设项目管理有限公司工期310天施工单位中建八局第一建设有限公司安全确保无安全责任事故工程主要功能或用途新能源（焚烧发电）2.2 设计概况序号单体名称工艺概况1综合楼上人屋面1、保护层：40厚C20细石混凝土，配双向6.5150钢筋网片2、隔离层：10厚石灰砂浆，石灰膏：砂=1：43、保温层：115厚

7、难燃性挤塑聚苯板（燃烧性能B1级）4、隔离层：干铺聚酯无纺布（200g/）5、防水层：3厚SBS改性沥青防水卷材6、防水层：2厚高聚物改性沥青防水涂料7、找平层：20厚1：3水泥砂浆8、找坡层：最薄30厚LC5.0轻集料混凝土2%找坡9、结构面原浆收光，清理干净，阴阳角用1：2水泥石屑抹R50圆弧2综合楼不上人屋面1、保护层：20mm厚1：2.5水泥砂浆2、隔离层：干铺聚酯无纺布（200g/）3、保温层：115厚难燃性挤塑聚苯板（燃烧性能B1级）4、隔离层：干铺聚酯无纺布（200g/）5、防水层：3厚SBS改性沥青防水卷材6、防水层：2厚高聚物改性沥青防水涂料7、找平层：20厚1：3水泥砂浆8

8、、找坡层：最薄30厚LC5.0轻集料混凝土2%找坡9、结构面原浆收光，清理干净，阴阳角用1：2水泥石屑抹R50圆弧3主厂房中控楼17m层屋面（上人屋面）1、刚性保护层：40mm厚C20砼加4%防水剂，内配6.5200双向钢筋。分隔缝上方用200宽1.5厚聚氨酯+3mm厚SBS盖缝。留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，缝宽502、隔离层：10厚低标号砂浆隔离层3、保温层：80mm厚难燃性挤塑聚苯板4、隔离层：10厚低标号砂浆隔离层5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水

9、高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层4主厂房中控楼26m层屋面（不上人屋面）1、保护层：20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（200g/）3、保温层：30mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子 m，兼找平层11

10、、钢筋混凝土结构层5综合水泵房屋面（不上人屋面）1、保护层：20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（200g/）3、保温层：30mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层6危废暂存间（不上人屋面）1、保护层：20mm

11、厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（200g/）3、保温层：30mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层7油泵房（不上人屋面）1、保护层：20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（

12、200g/）3、保温层：30mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层8门岗（不上人屋面）1、保护层：20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（200g/）3、保温层：80mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺

13、布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层9渗滤液池（不上人屋面）1、保护层：20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（200g/）3、保温层：30mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500m

14、m6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层10渗滤液池（上人屋面）1、刚性保护层：40mm厚C20砼加4%防水剂，内配6.5200双向钢筋。分隔缝上方用200宽1.5厚聚氨酯+3mm厚SBS盖缝。留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，缝宽502、隔离层：10厚低标号砂浆隔离层3、保温层：80mm厚难燃性挤塑聚苯板4、隔离层：10厚低标号砂浆隔离层5、3m

15、m厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层11、钢筋混凝土结构层11垃圾储坑1、保护层：20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m2、隔离层：干铺聚酯无纺布（200g/）3、保温层：80mm厚难燃性挤塑聚苯板4、隔离层：干铺聚酯无纺布（200g/）5、3mm厚自粘性防水层，反水高度从结构面算起500mm6、冷底子油一道7、20mm厚1：

16、2.5水泥砂浆找平层8、2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm9、冷底子油一道10、20厚1：2.5水泥砂浆找平层11、钢筋混凝土结构层2.3 工程施工条件1、屋面工程施工前，主体结构验收通过，并办理检查手续。2、屋面建筑做法已最终确认。3、各种穿过屋面的预埋管件根部及女儿墙根部应按规范抹成圆角。4、出屋面的透气管、落水口等封闭。放线预留洞先凿毛，作成倒八字形，用比楼层高一混凝土等级的砼吊模堵洞，混凝土浇捣密实。5、屋面排水设施安装完毕。6、施工队伍及所需材料的招标工作已完成，保证人员和材料充足。7、防水材料、挤塑聚苯板等需复试送检的材料根据复试检测要求提前进场，按要求

17、送检，检测合格、复试报告出具后方可开始施工。3 施工安排3.1 项目管理组织图3.1-1 屋面工程施工管理组织机构表3.1-1 蒙阴县新能源垃圾焚烧发电项目管理人员及职责分工序号管理职务姓名职称（资质）职责和权限1项目经理王德臣工程师项目负责人2项目总工张安邦工程师总体协调3生产经理纪鹏助理工程师总体协调4商务经理黄正中助理工程师合同、成本管理5专业工程师侯本徽助理工程师施工管理6专业工程师姜清华助理工程师施工管理7质量工程师张玉峰助理工程师质量监督检查8安全总监朱文博助理工程师安全监督检查9物资工程师姚刚助理工程师物资供应及控制10专业工程师侯海峰助理工程师施工管理3.2 项目管理目标项目管

18、理目标名称目 标 值工 期2021.03.302021.04.30质量目标合格安全文明目标符合现行国家有关安全文明施工的要求，项目实施过程中无安全生产责任事故绿色施工目标达到“绿色施工”的要求3.3劳务资源安排一览表施工项目名称专业施工队名称开始施工时间建设工期分包方式分包商选择方式责任人屋面工程山东首元市政工程有限公司2021.03.3032d劳务分包招标姜清华3.4 施工流水段的划分根据流水段划分原则，屋面工程施工划分为7个单体，采用1家劳务队伍及进行流水作业施工。计划施工顺序如下：综合楼渗滤液池综合水泵房油泵房危废暂存间主厂房门岗具体的施工顺序以现场实际屋面结构施工进度为准。3.5 工程

19、施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1单体众多，屋面做法不尽相同本项目共有7栋不同单体有不尽相同的屋面施工工艺。详细组织每一栋单体的技术交底，交底到现场施工人员，全过程旁站监督。张玉峰 侯本徽 2需进行多次蓄水试验保证防水效果防水层完成后及屋面面层施工完成后需做蓄水试验，全数检查，避免渗水每遍防水施工完及时进行蓄水试验。蓄水24小时后对楼板进行全数检查。如渗水需清理积水进行细部处理，重新蓄水直至合格。该措施须业主提供水源，若业主无水源提供，则无法进行该步骤姜清华张玉峰 侯本徽 3SBS卷材施工卷材施工时不得过分加热防止烧穿卷材；卷材的搭接尺寸要正确，滚铺卷材时候要将

20、空气尽数排出，不允许出现空鼓情况；女儿墙和天面交接位置卷材需要上反。实施施工旁站，施工前详细交底，施工后严格验收，对没有做到位的地方实行返工处理，必须保证质量达到合格。姜清华张玉峰 侯本徽 4屋面结构渗漏屋面面积大，点多面广，对于常见的结构渗漏将作为管理重点。1、分别在结构层和防水层做蓄水试验，专人检查渗漏情况；2、对于出现结构渗漏的部位，在结构层先进行堵漏处理并施工一层防水附加层，蓄水试验无渗漏后再进行屋面施工。姜清华张玉峰 侯本徽 5屋面防水附加层阴阳角附加层、洞口附加层、落水口附加层。阴阳角防水施工中提前做好技术、质量交底，加强质量检查；出屋面垂直处防水附加层大面积施工前完成，并进行专项

21、验姜清华张玉峰 侯本徽 6成品保护在屋面施工过程中存在与其它专业工序交叉作业的情况，屋面各构造层的成品保护是本工程的质量控制重点。合理安排现场施工进度计划，避免交叉作业，加强对各队伍的教育，提高成品保护意识，加强现场巡查力度，及时发现并处理破坏成品的行为，保证施工成品质量。姜清华张玉峰 侯本徽 4 施工进度计划屋面施工进度计划表序号单位工程计划开始时间计划完成时间责任人负责人1综合楼2021-3.202021-4.5姜清华 纪鹏2渗滤液池2021-3.222021-4.7姜清华纪鹏3综合水泵房2021-3.242021-4-9侯本徽纪鹏4油泵房2021-3.262021-4.11侯本徽纪鹏5危

22、废暂存间2021-3.282021-4.13侯本徽纪鹏6主厂房2021.4.12021-4.20张玉峰 纪鹏7门岗2021-4.32021-4.20张玉峰 纪鹏屋面工程计划2021年3月20日开始，2021年4月20日全部完成，总工期32日历日。5 资源配置计划5.1劳动力配置计划 序号施工阶段工种人数责任人1找坡、找平层瓦工15劳动力的协调由纪鹏负责2保温层普工53防水层防水工154保护层砼工105.2工程用原材料需要量计划 物资名称采购单位采购地点要求进场时间责任人LC5.0轻集料混凝土项目部山东分批进场姚刚冷底子油项目部山东分批进场姚刚1：2.5水泥砂浆项目部山东分批进场姚刚1：3水泥砂

23、浆项目部山东分批进场姚刚高聚物改性沥青防水涂膜项目部山东分批进场姚刚3mm厚自粘性防水卷材项目部山东分批进场姚刚30mm难燃性技术聚苯板项目部山东分批进场姚刚80mm难燃性技术聚苯板项目部山东分批进场姚刚115厚难燃性挤塑聚苯板项目部山东分批进场姚刚C20细石混凝土项目部山东分批进场姚刚6.5钢筋项目部山东分批进场姚刚无纺聚酯纤维布项目部山东分批进场姚刚6.5钢筋项目部山东分批进场姚刚5.3施工机具配置计划序号施工机具名称需要量使用时间责任人1塔式起重机2台 2021.3.20-2021.4.20纪鹏2手推车10辆 2021.3.20-2021.4.20纪鹏3收光机一备一用 2021.3.20

24、-2021.4.20纪鹏4单头喷灯9个 2021.3.20-2021.4.20纪鹏5平板振捣器3个 2021.3.20-2021.4.20纪鹏6泵车1台 2021.3.20-2021.4.20纪鹏7吊车1台 2021.3.20-2021.4.20纪鹏5.4测量设备配置计划 序号测量设备名称数量是否检定保管人1高精度全站仪1是张玉峰 2水准仪1是张玉峰 32m靠尺2是张玉峰 4楔形塞尺2是张玉峰 5钢卷尺5是张玉峰 6混凝土坍落度筒1是张玉峰 7混凝土试模100是张玉峰 8游标卡尺2是张玉峰 5.5施工试验检验计划 序号工程部位检验项目单位1卷材防水层SBS改性沥青防水卷材2保温层挤塑聚苯板3水

25、泥砂浆找平层预拌水泥砂浆t4保护层混凝土试块m5LC5.0轻集料混凝土混凝土试块t5.6技术复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1基层平整度、外观质量、干燥程度、洁净程度等姜清华、侯本徽、张玉峰 2卷材防水层加强部位、附加层宽高度、泛水高度、搭接长度、铺贴方向、粘接牢固情况、封边收口情况、试水试验等姜清华、侯本徽、张玉峰 3保温层厚度、平整度、拼缝严密情况等姜清华、侯本徽、张玉峰 4保护层混凝土强度等级、分仓缝位置、标高控制、平整度等姜清华、侯本徽、张玉峰 5细部构造管根处理、地漏处理、密封膏嵌缝质量等姜清华、侯本徽、张玉峰 6 施工方法及工艺要求6.1 方案及技

26、术参数1、依据设计及相关图集规定：找坡层均为LC5.0轻集料混凝土，最薄处为30mm厚，坡度为2%。2、保温层：设计为30mm（80mm/115mm）厚挤塑聚苯乙烯泡沫塑料板板，耐火等级为B1级。3、水泥砂浆找平层：为20mm厚1:3水泥砂浆，施工完毕后，及时覆盖塑料薄膜保湿养护，防止开裂。4、平屋面保温层上的C20细石混凝土找平层：厚度为40mm厚，保温层上的找平层应留设分隔缝，缝宽为5mm20mm，纵横缝间距不大于6m。在水泥初凝前压实抹平，水泥终凝前完成收水后二次压光，并及时取出分隔条，养护时间不得少于7d。5、防水层：防水层设计3+3厚双层SBS改性沥青防水卷材。6、屋面阴角部位用C1

27、5细石混凝土或1:3水泥砂浆进行圆弧处理（R=50mm），基层清理干净。做完后报监理进行验收，验收合格后方可进行下道工序施工。见图6.1-1。图6.1-1 屋面阴角部位做圆弧处理屋面女儿墙侧面施工防水材料，防水材料上翻高于结构面500mm，搭接宽度100mm。收口处卷材均应设20mm宽防锈金属压条，用水泥钉间距250mm固定，防水收头处用沥青油膏嵌缝密实。7、隔离层：屋面防水层上部隔离层设计为干铺无纺聚酯纤维布（不上人屋面）或10mm厚低标号砂浆隔离层（上人屋面）。8、蓄水试验：防水层及面层施工完成后及时进行不少于24小时的蓄水试验，确保无渗漏方可进行下道工序施工（依据现场实际是否有水源情况而

28、定）。6.2施工工艺流程6.2.1综合楼上人屋面结构面原浆收光，清理干净，阴阳角用1：2水泥石屑抹R50圆弧最薄30厚LC5.0轻集料混凝土2%找坡20厚1：3水泥砂浆2厚高聚物改性沥青防水涂料3厚SBS改性沥青防水卷材干铺聚酯无纺布（200g/）115厚难燃性挤塑聚苯板10厚石灰砂浆，石灰膏：砂=1：440厚C20细石混凝土，配双向6.5150钢筋网片6.2.2综合楼不上人屋面结构面原浆收光，清理干净，阴阳角用1：2水泥石屑抹R50圆弧最薄处30mm厚LC5.0轻集料混凝土2%找坡层20厚1：3水泥砂浆找平层2厚高聚物改性沥青防水涂料3厚SBS改性沥青防水卷材干铺聚酯无纺布115厚难燃性挤塑

29、聚苯板干铺聚酯无纺布20mm厚1：2.5水泥砂浆6.2.3主厂房中控楼17m层屋面/渗滤液池（上人屋面）/最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层冷底子油一道2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm20mm厚1：2.5水泥砂浆找平层冷底子油一道3mm厚自粘性防水层，反水高度从结构面算起500mm隔离层：10厚低标号砂浆隔离层保温层：80mm厚难燃性挤塑聚苯板10厚低标号砂浆隔离层刚性保护层：40mm厚C20砼加4%防水剂，内配6.5200双向钢筋。分隔缝上方用200宽1.5厚聚氨酯+3mm厚SBS盖缝。留设间

30、距不大于6m的排气槽，分隔缝的纵横间距不宜6m，缝宽506.2.4主厂房中控楼26m层屋面/综合水泵房/危废暂存间/油泵房/渗滤液池（不上人屋面）最薄30厚LC5.0轻集料混凝土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层冷底子油一道2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm20mm厚1：2.5水泥砂浆找平层冷底子油一道3mm厚自粘性防水层，反水高度从结构面算起500mm干铺聚酯无纺布（200g/）30mm厚难燃性挤塑聚苯板干铺聚酯无纺布（200g/）20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m6.2.5门岗最薄30厚LC5.0轻集料混凝

31、土2%找坡，留设间距不大于6m的排气槽，分隔缝的纵横间距不宜6m，兼找平层冷底子油一道2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm20mm厚1：2.5水泥砂浆找平层冷底子油一道3mm厚自粘性防水层，反水高度从结构面算起500mm干铺聚酯无纺布（200g/）80mm厚难燃性挤塑聚苯板干铺聚酯无纺布（200g/）20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m6.2.6垃圾储坑20厚1：2.5水泥砂浆找平层冷底子油一道2mm厚高聚物改性沥青防水涂膜，泛水高度从结构面算起500mm20mm厚1：2.5水泥砂浆找平层冷底子油一道3mm厚自粘性防水层，反水高度从结构面算起500mm

32、干铺聚酯无纺布（200g/）80mm厚难燃性挤塑聚苯板干铺聚酯无纺布（200g/）20mm厚1：2.5水泥砂浆，分隔缝间距小于等于1m6.3 施工要点6.3.1 基层清理铲除突起物、落地灰、混凝土残渣等异物，并将屋面顶板上的灰土及杂物彻底清扫干净，使基层保证平整、坚实、干净、无裂缝；雨水口位置提前预埋，根据屋面做法厚度及材料安装性能确定好标高，并将预留洞口用细石砼（掺加膨胀剂等密封材料）塞堵密实。处理阴阳角问题时（阴角如女儿墙，阳角如排气管）按照图6.3.4-1：阴角处理方法或图6.3.4-2：阳角处理方法进行处理。6.3.2 找坡层施工本工程找坡材料设计为LC5.0轻集料混凝土，屋面最薄处为

33、30mm厚，坡度为2%，坡向排水口。找坡层施工前，检查屋面结构层、管道、预埋件等施工和安装质量情况，并经隐蔽工程检查验收合格后，才可施工找坡层；根据设计要求的坡度贴灰饼、弹线，并进行清扫；施工找坡层时应将屋面板表面清理干净。6.3.2.1 找坡层施工要点1、打点定位、定标高利用水平仪、施工线进行水平定位，根据图纸设计要求确定下水口的流水方向，以及坡度打点定标高。按照设计要求的坡度，向水落口处找坡，找坡坡度2%，水落口500mm范围内坡度为5%。在女儿墙和其它突出屋面的墙体、管道上弹出找坡层上平标高线和控制线。2、施工界格大面积做找坡层前，应先将出屋面的管根处理好，并安装好落水斗。找坡做灰饼：根

34、据水落口的位置和坡度，找出最高点和最低点的标高，结合找坡线量出找坡层各点的上平标高，拉小线做好找平墩，一般找平墩间距约2m左右，以便控制找坡层的上表面标高。3、LC5.0轻集料混凝土施工LC5.0轻集料混凝土浇筑过程中用木刮杠进行找平，保证表面平整度偏差不大于5mm，浇筑与找坡找平同时进行。6.3.3 水泥砂浆找平层 1、拉线找坡、贴灰饼：根据弹好的控制线，顺排水方向拉线冲筋，冲筋的间距为1.5m 左右，在分格缝位置安装好已刨光、充分湿润并涂刷脱膜剂的木条，木条宽度宜为5mm20mm，纵横缝的间距不宜大于6m，在排水沟、雨水口处找出泛水。2、铺浆：在基层上分仓，铺水泥砂浆，砂浆的稠度应控制在7

35、0mm左右，用刮杠沿两边冲筋标高刮平，木抹子搓平，提出水泥浆。3、压实：砂浆铺抹稍干后，用铁抹子压实二遍成活。头遍拉平、压实，使砂浆均匀密实；待浮水沉失，人踩上去有脚印但不下陷时，再用抹子压第二遍，将表面压平整，密实，收光，注意不得漏压，并把死坑、死角、砂眼、抹纹抹平。切忌在水泥终凝后压光。4、边角处理：女儿墙拐角、阴阳角等根部应抹成R=50mm的圆角。（详细做法见图6.3.4-1、图6.3.4-2）图6.3.4-1：阴角处理方法图6.3.4-2：阳角处理方法5、养护：常温下砂浆找平层抹平压实后12h浇水养护；干燥后(将1平米的防水卷材，在太阳下铺放于找平层上，4h后掀开，基层及卷材表面无水印

36、)即可进行防水层施工。6、注意气候变化，如气温在0以下，或终凝前可能下雨时，不宜施工，如必须施工时，应有技术措施，保证找平层质量。7、找平层硬化后，应用密封材料嵌填分隔缝。6.3.4 防水层施工本工程屋面防水主要材料为2层3mm厚SBS改性沥青防水卷材。1、防水施工1）防水材料进场需有生产厂家提供的产品合格证、检测报告。材料外表或包装物应有明显标志，标明材料生产厂家、材料名称规格、生产日期、执行标准、生产许可证号等；屋面防水材料进场后，由监理、建设、施工三方共同进场验收，并按规定对材料进行复试，复试合格方可使用；屋面上各种预埋件、支座、伸出屋面管道、落水口等设施已安装就位，屋面保护层已检查验收

37、，质量合格，基层干燥含水率符合要求。2）基层必须牢固，没有松动、起鼓、凹坑、起砂、掉灰等缺陷。基层表面应平整光滑，均匀一致。其平整度可用2m长直尺检查，基层与直尺间的最大空隙不应超过10mm，空隙仅允许平缓变化。基层阴阳角处应做成半径50mm圆弧。天气刮风、下雨和预报要下雨或雨后基层尚未干燥时不得施工。基层必须干燥，一般以含水率不大于9%为宜。3）涂刷基层处理剂，在干燥的基层上涂刷沥青冷底子油。涂刷时要均匀一致，无露底，操作要迅速，一次涂好，切勿反复涂刷。4）对于阴阳角、管道根部、水落口等部位应做增强处理，先刮涂2mm厚聚氨酯防水涂料/非固化橡胶沥青防水涂料并采用无纺布进行加强处理，附加层宽度

38、为500mm，阴阳角处每侧各250mm。5）铺贴卷材铺贴顺序：铺贴多跨和高低屋面时，应先远后近，先高跨后低跨，在一个单跨铺贴时应先铺排水比较集中的部位（如檐口、水落口、天沟等处）再铺卷材附加层，由低到高，使卷材按流水方向搭接。卷材搭接：防水卷材搭接宽度为100mm。将卷材搭接缝处用喷灯加热，趁热使卷材搭接部位粘结牢固，以边缘稍挤出热熔的改性沥青为度并随即刮封接口。卷材铺贴：用喷灯烘烤卷材底面，使涂盖层熔化（温度控制在100-180之间）后，立即将卷材滚动与基层粘贴，并用压辊滚压，排除卷材下面的空气，使之平展，不得皱折，并应辊压粘结牢固。搭接缝处要精心操作，喷烤后随即用抹子将边封好，最后再用喷灯

39、在接缝处均匀细致地喷烤压实。铺贴卷材时的注意事项如下：a 火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；b 卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并辊压粘结牢固，不得空鼓。c 卷材接缝部位必须溢出热熔的改性沥青胶。d 铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。特殊部位卷材阴阳角剪贴，落水口、分格缝、转角搭接、穿墙管道、变形缝、卷材立面收口等部位施工比较困难，但这些地方又是极易发生渗漏的部位要特别精心细致，以确保整个防水工程的质量。6.3.5 保温层施工施工工艺流程见下图：图6.3.5-1 保温层施工工艺流程图铺贴时应避免在雨天及大风天气进行，为防止形成火灾隐患，要求

40、保温板铺装完成后随即进行下道工序施工。如不能及时进行隐蔽时，需要做好防火措施。施工时需要注意如下事项：1）基层应平整、坚实，对凸起、空鼓、疏松和有碍粘贴的污物应及时剔除，并用砂浆找平。2）粘贴保温板前将基层略微湿润。3）挤塑聚苯板保温板在粘结前应根据基层形状和尺寸，合理下料，板材的排列竖向错缝，交错相接，板与板之间要靠紧靠实，尽量不得有“碰头灰”，超出2mm的缝隙应用相应宽度的挤塑聚苯板薄片填塞。粘贴时可用橡皮锤轻轻敲击固定，严格控制板面平整度、垂直度，用长度不小于2m的靠尺进行压平检查，板周围挤出的胶粘剂应及时清理。4） 采用满粘法，用专用粘结砂浆满涂基层上面，涂层厚210mm；在板面涂抹满

41、搅拌好的专用粘结砂浆。5）保温板粘帖时板与板之间互相压边粘帖。6）现场不同的单体采用了多种厚度的挤塑聚苯板，施工时要注意看清楚图纸，避免用错材料。6.3.6 水泥砂浆面层施工施工工艺流程见下图：图6.3.6-1 水泥砂浆面层施工工艺流程图1）必须严格保证钢筋网片间距及位置准确，钢筋在分格缝处需断开，绑扎的搭接接头不小于250mm，同一网格内同一断面的钢筋网片接头面积不超过钢丝断面的1/4。2）分格缝与构筑物交接处宽为30mm，其余为20mm宽，缝填沥青建筑密封膏，按不大于1m1m分块。3）一个分格区内的砂浆应连续施工，不留施工缝。砂浆按先远后近、先低后高的原则进行。4）及时抹平，按排水坡度刮平
