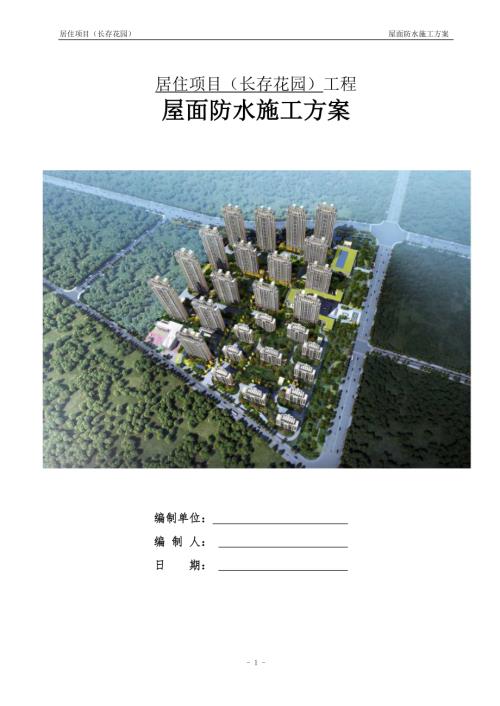

居住项目（长存花园）屋面防水施工方案.docx

1、居住项目（长存花园） 屋面防水施工方案居住项目（长存花园）工程屋面防水施工方案编制单位： 编 制 人： 日 期： 目录第一章编制依据- 5 -第二章工程概况- 5 -2.1 工程建设概况表- 5 -2.2 设计概况- 6 -2.3 工程施工条件- 8 -第三章施工安排- 9 -3.1 管理人员配置及职责- 9 -3.2 项目管理目标- 9 -3.3 施工流水段划分- 10 -3.4 工程施工重点和难点分析及应对措施- 10 -第四章施工进度计划- 11 -第五章施工准备与资源配置计划- 11 -5.1 劳动力配置计划- 11 -5.2 工程需用材料计划- 12 -5.3 机具、设备配置计划-

2、12 -5.4 技术复核和隐蔽验收计划- 12 -5.5 测量计量仪器配置计划- 12 -第六章施工方法及工艺要求- 13 -6.1 施工工艺流程及要点- 13 -6.1.1 卷材防水层技术参数- 13 -6.1.2 涂膜防水层技术参数- 13 -6.2 水泥砂浆找平层- 13 -6.3 涂膜层施工- 14 -6.4 防水卷材施工- 14 -6.4.1 附加层施工- 14 -6.4.2 SBS改性沥青防水卷材- 15 -6.4.3 自粘无胎高聚物改性沥青防水卷材- 16 -6.4.4 收头处理及密封- 16 -6.5 防水保护层- 17 -6.6 蓄水试验- 17 -6.7 节点构造- 17

3、-6.7.1 出屋面入口- 17 -6.7.2 水簸箕（详15ZJ201 18/C）- 17 -6.7.3 过水孔做法（详11J930 J29/2）- 18 -6.7.4 配电房天沟- 18 -6.7.5 水落口- 18 -6.7.6 雨棚- 19 -第七章进度管理计划- 20 -7.1 确定施工进度控制点- 20 -7.2 施工进度管理组织机构和职责分工- 21 -7.3 进度管理措施- 21 -第八章质量管理计划- 22 -8.1 质量管理的组织机构和职责分工- 22 -8.2 施工过程质量控制点- 22 -8.2.1 防水层施工质量控制要点- 22 -8.2.2 保温层质量控制要点- 2

4、3 -8.2.3 保护层质量控制要点- 23 -8.3 质量保证措施- 23 -第九章安全管理计划- 24 -9.1 职业健康安全管理分解目标- 24 -9.2 安全管理组织机构和职责分工- 24 -9.3 职业健康安全重大危险源- 24 -9.4 安全与文明施工保证措施- 25 -9.4.1 防水层安全与文明施工措施- 25 -9.4.2 保温层安全与文明施工措施- 25 -9.4.3 保护层安全与文明施工措施- 25 -9.5 安全生产措施- 25 -9.6 施工现场- 26 -第十章环境及绿色施工管理计划- 26 -10.1 环境管理目标- 26 -10.2 重大环境因素清单- 26 -

5、10.3 环境保护措施- 27 -第十一章成品保护管理计划- 27 -11.1 成品保护管理组织和职责分工- 27 -11.2 成品保护计划及保证措施- 28 -第十二章应急预案- 28 -12.1 总则- 28 -12.2 应急预案工作流程图- 28 -12.3 应急准备- 29 -12.4 组建抢险队，进行应急知识教育培训- 29 -12.5进行应急演练，提高应急救援能力- 29 -12.6 抢救医院及救援路线- 30 -12.7 应急救援物资准备- 30 -12.8 应急响应- 31 -第十三章 肺炎防治预案- 32 -13.1 救援医院及路线- 32 -13.2 发生疫情后应急措施-

6、32 -13.3 发生疫情施工现场的隔离措施- 33 -13.4 隔离区内疫情的防治- 33 -13.5 发生疫情施工现场的治安管理- 33 -附件一- 34 -附件二- 37 -第一章 编制依据序号类别文件名称编号1技术规范 屋面工程技术规范GB50345-20122建筑防水工程现场检测技术规范JGJ/T299-20133弹性体改性沥青防水卷材GB18242-20084混凝土质量控制标准GB50164-20115建筑工程施工质量评价标准GB/T50375-20166安全技术规程建设工程施工现场消防安全技术规范GB50720-20117建筑施工安全检查标准JGJ59-20118图集工程做法J9

7、099平屋面建筑构造12J20110住宅排气道16J916-111变形缝建筑构造14J936第二章 工程概况2.1 工程建设概况表表2.1 工程建设概况工程名称居住项目（长存花园）工程性质新建住宅建设规模（造价）7.2亿工程地址武汉市东湖高新区科技二路以南，未来二路以西总占地面积109967.91 m2总建筑面积32.6万 m2建设单位武汉长江存储科技服务有限公司项目承包范围建筑、安装施工总承包设计单位武汉中合元创建筑设计股份有限公司主要分包工程建筑工程、给排水工程、电气工程、小市政工程、保温等，以及发包人独立发包工程的施工配合工作勘察单位武汉丰达地质工程有限公司合同要求质量黄鹤杯监理单位武汉

8、市青山建设工程监理有限责任公司工期2019年6月25日开工，2021年3月1日竣工，总工期616日历天总承包单位中建八局第一建设有限公司安全文明黄鹤杯质量监督单位东湖高新技术开发区建筑管理委员会绿色施工获得绿色建筑设计标识星级认证工程主要功能或用途住宅主要单体包含27栋高层住宅楼（7栋32层住宅、3栋24层住宅、6栋21层住宅、11栋11层住宅）、6栋独立配电房、4栋商业、1栋垃圾转运站、1栋幼儿园及一层特大型地下车及示范区（售楼部和样板间）2.2 设计概况序号名称做法适用部位1倒置式保温上人屋面I级防水1、810厚防滑地砖,设4m4m的分格缝及阴角部位(与第3条在相同位置),缝宽10,1:2

9、水泥浆擦缝(掺建筑胶)2、20厚1:4干硬性水泥砂浆结合层3、40厚C20细石混凝土保护层，内配单层双向冷拔丝4200200，浇筑时必须一次压平抹光，设4m4m的分隔缝及阴角部位、女儿墙四周、排水沟，钢筋在封内断开，缝宽20，防水油膏嵌实；4、干铺聚酯纤维无纺布一层；5、75mm绝热用挤塑聚苯乙烯泡沫塑料(XPS)板 (B1级,X350)；6、3厚SBS改性沥青防水卷材,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm；7、2.0厚非固化橡胶沥青防水涂料,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm；8、20厚1:3(M15)水泥砂浆找平

10、；9、30厚(最薄处)LC5.0轻骨料混凝土找2%坡，随捣随抹光；10、钢筋混凝土屋面板，表面清扫干净。上人平屋面、露台、下部房间为阳台、外廊、1、2为二装2保温不上人屋面I级防水1、20厚M15水泥砂浆，分格面积1平米2、干铺聚酯纤维无纺布一层；3、75mm绝热用挤塑聚苯乙烯泡沫塑料(XPS)板 (B1级,X350)；4、3厚SBS改性沥青防水卷材,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm；5、2.0厚非固化橡胶沥青防水涂料,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm；6、20厚1:3(M15)水泥砂浆找平；7、30厚(最薄处

11、)LC5.0轻骨料混凝土找2%坡，随捣随抹光；8、钢筋混凝土屋面板，表面清扫干净。机房屋面、楼梯间屋面、不上人屋面3保温不上人屋面II级防水1、40厚C20细石混凝土保护层，内配单层双向冷拔丝4200200，浇筑时必须一次压平抹光，设4m4m的分隔缝及阴角部位、女儿墙四周、排水沟，钢筋在封内断开，缝宽20，防水油膏嵌实；2、干铺聚酯纤维无纺布一层；3、75mm绝热用挤塑聚苯乙烯泡沫塑料(XPS)板 (B1级,X350)；4、3厚SBS改性沥青防水卷材,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻,结构上翻高度500mm；5、2.0厚非固化橡胶沥青防水涂料,在女儿墙、出屋面管道、烟道等高出屋

12、面的地方须上翻, 结构上翻高度500mm；6、20厚1:3(M15)水泥砂浆找平；7、30厚(最薄处)LC5.0轻骨料混凝土找2%坡，随捣随抹光；8、钢筋混凝土屋面板，表面清扫干净。商业屋面4倒置式不保温不上人屋面1、40厚C20细石混凝土保护层，内配单层双向冷拔丝4200200，浇筑时必须一次压平抹光，设4m4m的分隔缝及阴角部位、女儿墙四周、排水沟，钢筋在封内断开，缝宽20，防水油膏嵌实；2、干铺聚酯纤维无纺布一层；3、3厚SBS改性沥青防水卷材,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm；4、2.0厚非固化橡胶沥青防水涂料,在女儿墙、出屋面管道、烟道等高出

13、屋面的地方须上翻, 结构上翻高度500mm；5、20厚1:3(M15)水泥砂浆找平；6、30厚(最薄处)LC5.0轻骨料混凝土找2%坡，随捣随抹光；7、钢筋混凝土屋面板，表面清扫干净。大堂屋面、不上人屋面5不保温不上人屋面II级防水1、10厚1：2.5（M20）砂浆收光，分格面积1平方；2、1.5厚聚氨酯防水涂料（I型），上翻250；3、15厚（最薄处）M15水泥砂浆找平兼找坡1%，坡向地漏4、钢筋混凝土屋面板，表面清扫干净。混凝土结构雨棚、空调板、风井盖板、自行车车道盖板6不保温上人屋面I级防水1、40厚C20细石混凝土保护层，内配单层双向冷拔丝4200200，浇筑时必须一次压平抹光，设4m

14、4m的分隔缝及阴角部位、女儿墙四周、排水沟，钢筋在封内断开，缝宽20，防水油膏嵌实；2、干铺聚酯纤维无纺布一层；3、1.5厚自粘无胎高聚物改性沥青防水卷材,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm ；4、1.5厚聚氨酯防水涂料（I型）,在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度500mm；5、20厚1:3(M15)水泥砂浆找平；6、30厚(最薄处)LC5.0轻骨料混凝土找2%坡，随捣随抹光；7、钢筋混凝土屋面板，表面清扫干净。连廊处大堂屋面、上人屋面7配电房1、玻纤胎沥青瓦2、40厚C20细石混凝土保护层，内配单层双向冷拔丝4200200

15、，浇筑时必须一次压平抹光，设4m4m的分隔缝及阴角部位、女儿墙四周、排水沟，钢筋在封内断开，缝宽20，防水油膏嵌实；3、3厚SBS改性沥青防水卷材4、2.0厚非固化橡胶沥青防水涂料5、钢筋混凝土屋面板，表面清扫干净。配电房8保温不上人平屋面II级防水1、20厚1:3（M15）水泥砂浆找平2、3mm厚自粘无胎高聚物改性沥青防水卷材，在女儿墙、出屋面管道、烟道等高出屋面的地方必须上翻，上翻高度不得低于完成面3003、75厚绝热用挤塑聚苯乙烯泡沫塑料（XPS）板（B1级）4、30厚(最薄处)LC5.0轻骨料混凝土找2%坡，随捣随抹光；5、钢筋混凝土屋面板，表面清扫干净。幼儿园分格缝与排砖图见附件一，

16、BIM效果图见附件二2.3 工程施工条件1、防水基层清理完毕，基层坚实，无空鼓、起砂、裂缝、松动和凹凸不平的现象，无杂物、尘土，表面平整、无积水。2、阳角部位打磨出圆弧角；阴角部位使用水泥砂浆抹出半径不小于50mm的圆弧角。3、穿过结构的管根部位，应用细石混凝土填塞密实，以使管子固定，并在墙角、管根处采用水泥砂浆抹成圆弧角。4、穿过屋面的各种预埋管件根部及井道、女儿墙、设备基础等根部均已按设计要求施工完毕。5、保温、防水材料运输、存放应注意保护，防止损坏和受潮。6、屋面根据设计要求的坡度弹线，即为2%（具体见找坡层施工）。并找好规矩，并进行清扫。7、屋面的安全措施如围护栏杆、安全网等及消防设施

17、均齐全，经检查符合要求，劳保用品能满足施工操作。8、屋面防水施工环境气温为-535，无雨、无大风。防水由专业队伍施工，其技术负责、班组长及作业人员应持证上岗。9、现场水电已接通，满足施工用水用电需求。第三章 施工安排3.1 管理人员配置及职责序号管理职务姓名职责1项目经理胡浩捷对施工现场实际工程项目的工期、质量、安全成本全面组织、管理，并负责。2项目总工贾立佳结合工程实际编制实施性的施工组织设计，防水分项工程技术质量总负责。3责任工程师孔令涛负责防水工程的落实和实施工作4质量总监方锐直接对防水工程质量负责，在工地现场进行质量检查，并在自检合格后报请业主监理工程师代表验收，对施工过程中违反操作规

18、程及不合格项目进行制止停工或返工。5安全总监孟宪魁负责工程的安全生产管理工作。6物资工程师马状防水工程所有材料的主要负责。7技术工程师徐克凡协助总工编制实施性的施工组织设计，防水分项工程方案并交底。8专业工程/直接负责防水现场施工，负责测量放样复核与技术交底，汇编资料，实时监控现场防水施工进度与质量。3.2 项目管理目标项目管理目标名称目标值工期2019年6月25日2021年3月1日质量目标工程质量合格安全目标无安全事故发生节能目标加强施工现场水、电、油料、燃料管理，降低消耗环保施工控制对大气污染、对水污染、噪音污染、废弃物管理和自然资源的合理使用3.3 施工流水段划分根据现场施工进度及道路布

19、置情况划分为A区、B区、C区，安排三家防水单位平行施工。每栋楼为一个流水段。图3.3-1 平面分布图3.4 工程施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1屋面防水工程1、屋面防水施工面积大，防水节点多，且防水施工不可预见性较强，需要作为重点进行管理。2、屋面上设备管道、通风洞口等多且复杂，导致施工时在不同标高和部位要设置泛水。洞口、阴、阳角等部位，必须先作附加层或作特殊处理这些部位为施工增加难度，操作不便。3、本工程屋面类型较多，施工工艺复杂，工序多，作业面穿插广，合理有序地组织工作面的移交难度大。1、做好防水施工管理工作；2、做好屋面设备管道及洞口处细部处理，对屋面洞

20、口、穿板管道处采取专项措施；3、做好阴、阳角的处理：如阴角处应抹成均匀一致和平整光滑的小圆角，基层与檐口、天沟、水落口、屋脊等相联接的阳角，应抹成光滑的小圆弧形；4、水泥砂浆找平层压实抹光凝固后，应及时洒水养护并设置分隔缝；5、注意防水材料的成品保护。各专业工程师第四章 施工进度计划施工部位开始时间结束时间工期负责人责任人1#2020/6/202020/7/212丁子琪孔令涛2#2020/6/202020/7/212丁子琪孔令涛3#2020/6/202020/7/212王亚虎孔令涛4#2020/6/202020/7/212丁子琪孔令涛5#2020/6/202020/7/212谢家东孔令涛6#2

21、020/6/202020/7/212胡俊孔令涛7#2020/6/202020/7/212袁高峰孔令涛8#2020/6/202020/7/212谢家东孔令涛9#2020/6/202020/7/212胡俊孔令涛10#2020/6/202020/7/212谢家东孔令涛11#2020/6/202020/7/212袁高峰孔令涛12#2020/7/242020/8/412王亚虎孔令涛13#2020/7/242020/8/412胡俊孔令涛14#2020/9/292020/10/1012王亚虎孔令涛15#2020/7/242020/8/412谢家东孔令涛16#2020/7/242020/8/412袁高峰孔令涛

22、17#2020/7/242020/8/412王亚虎孔令涛18#2020/9/292020/10/1012王亚虎孔令涛19#2020/7/242020/8/412张帅杰孔令涛20#2020/7/242020/8/412徐克凡孔令涛21#2020/7/242020/8/412徐克凡孔令涛22#2020/9/292020/10/1012高马龙孔令涛23#2020/7/242020/8/412张帅杰孔令涛24#2020/9/292020/10/1012杨德成孔令涛25#2020/9/292020/10/1012熊泉孔令涛26#2020/9/292020/10/1012熊泉孔令涛27#2020/9/29

23、2020/10/1012徐克凡孔令涛第五章 施工准备与资源配置计划5.1 劳动力配置计划表5.1.1 劳动力配置计划表施工阶段工种人数（每栋楼）屋面防水施工阶段防水工25人瓦工40人杂工3人5.2 工程需用材料计划表5.2.1 工程需用材料计划表序号名称预计进场日期负责人责任人1M15水泥砂浆2020/6/20骆涛马状2非固化橡胶沥青防水涂料2020/6/20骆涛马状33厚SBS改性沥青防水卷材2020/6/20骆涛马状475厚XPS板（B1级，X350）2020/6/20骆涛马状5聚氨酯防水涂料（I型）2020/6/20骆涛马状61.5厚无胎高聚物改性沥青防水卷材2020/6/20骆涛马状7

24、聚酯纤维无纺布2020/6/20骆涛马状5.3 机具、设备配置计划表5.3.1机具、设备配置计划表序号仪器名称数量进场时间责任人1火焰喷枪102020/6/20劳务自备2冷底油喷机102020/6/20劳务自备3手提桶202020/6/20劳务自备4铲刀402020/6/20劳务自备5.4 技术复核和隐蔽验收计划序号复核、隐蔽验收部位复核和隐蔽内容责任人1防水附加层阴阳角做法；附加层位置；附加层宽度和粘结质量；穿板管道根部处理；分隔缝处理；卷材搭接长度；粘接牢固程度；方锐2防水卷材卷材长短边搭接长度；相邻接头错开长度；接头粘结质量；粘接牢固程度；方锐5.5 测量计量仪器配置计划序号仪器名称分类

25、数量使用特征检定周期保管人1游标卡尺测量仪器3测量厚度半年方锐2卷尺测量仪器5测量长度、宽度半年方锐32m靠尺测量仪器2平整度测量半年方锐4楔形塞尺测量仪器2平整度测量半年方锐第六章 施工方法及工艺要求6.1 施工工艺流程及要点6.1.1 卷材防水层技术参数表6.1.1-1 卷材防水层技术参数SBS改性沥青防水卷材自粘无胎高聚物改性沥青防水卷材施工方法热熔自粘厚度3mm1.5mm附加层宽度500mm500mm找平层圆弧半径50mm50mm搭接宽度100mm100mm6.1.2 涂膜防水层技术参数本工程的涂膜层采用聚氨酯防水涂料（1.5厚）和非固化橡胶沥青防水涂料（2厚），防水涂料应多遍均匀涂布

26、（保证厚度），涂膜总厚度应符合设计要求。6.2 水泥砂浆找平层工艺流程：设控制厚度的标准灰饼 细部处理 铺填砂浆 刮平抹压 养护1、找平层大面积施工前，先将基层与突出屋面结构（女儿墙、上人孔、出入口等）及管道的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径应50mm。水落口周围找平层应做成略低的凹坑（保证水落口直径500mm范围内坡度不小于5）。2、找平层施工时应根据灰饼做软冲筋，随即满铺砂浆，刮平拍实。最后平整、压光。3、找平层施工完后，要注意养护，根据天气情况采取一些必要的措施，如洒水等。图6.2.1 找平层做圆弧6.3 涂膜层施工工艺流程：基层清理验收 涂刷基层处理剂 细部涂沫处理

27、 大面积防水涂料施工 检查验收1、第一道涂膜防水层：将防水涂料，用塑料或橡皮刮板均匀涂刮在已涂好底胶的基层表面，不得有漏刷和鼓泡等缺陷，24h固化后，可进行第二道涂层。2、第二道涂层：在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂刮量与第一道相同，不得有漏刷和鼓泡等缺陷。道涂膜总厚度符合设计要求。3、细部处理1）女儿墙、出屋面管道、烟道等高出屋面的地方须上翻, 结构上翻高度450mm；2）水落口：水落口与基层交接处用密封材料封严，防水层应进入水落口不小于50，涂刷严密，多遍涂刷收头。3）阴阳角等处涂抹35遍。6.4 防水卷材施工6.4.1 附加层施工 1、阴角、阳角部位

28、：在阴角和阳角处加铺一层500mm宽的附加防水卷材作为加强，附加层平立面均不小于250mm。2、管根部位：在伸出结构面的管道周围的找平层做成圆锥台，管道与找平层间留凹槽，并嵌填密封膏；管道根部周圈，另铺加高度和宽度为250mm宽的防水卷材做为加强层，管道上的防水层收头处应用金属箍紧固，并用密封膏封严。图6.4.1 防水附加层6.4.2 SBS改性沥青防水卷材1、热熔粘端部卷材：将整卷卷材(勿打开)置于铺贴起始端，滚展卷材约10cm，由一人站在卷材正面将这10cm卷材拉起，另一人站在卷材底面(有热熔胶)手持液化汽火焰喷枪，使火焰对准卷材与基面交接处同时加热卷材底面与基层面(如下图a)，待卷材底面

29、胶呈熔融状即进行粘铺，再由一人以手持压辊对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上(图b)，再行熔烤，最后将端部卷材铺牢压实。1-喷嘴 2-火焰 3-SBS防水卷材4-砼垫层 5槽底 6-SBS防水层2、滚粘大面卷材：起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方，对着待铺的整卷卷材，点燃喷枪使火焰对准卷材与基层面的夹角(如下图所示)，喷枪距卷材及基层加热处约0.30.5m，施行往复移动烘烤，至卷材底面胶层呈黑色光泽并伴有微泡(不得出现大量大泡)，即及时推滚卷材进行粘铺，后随一人施行排气压实工序。3、卷材搭接缝施工：搭接缝及收头的卷材必须100烘烤，一

30、手用抹子或刮刀将搭接缝卷材掀起，另一手持火焰喷枪(或汽油喷灯)。从塔接缝外斜向里喷火烘烤卷材面，随烘烤熔融随粘贴，并须将熔融的沥青挤出，以刮刀刮平。搭接缝或收头粘贴后，可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严，或以密封材料沿缝封严。4、细部要点：1）先铺贴阴阳角附加层；再铺贴管件根部卷材；先铺贴平面卷材，然后铺贴立面卷材；立面交接处交叉搭接，要求卷材紧贴阴角。2）上下两层和相邻两幅卷材的接缝应错开1/3-1/2幅宽，且两层卷材不得相互垂直铺贴。两幅卷材搭接宽度均不应小于100。3）在平面与立面的转角处，卷材的接缝留在平面上，距立面不小于600mm。在女儿墙、出屋面管道、烟道等高出屋面的地

31、方须上翻,结构上翻高度500mm。6.4.3 自粘无胎高聚物改性沥青防水卷材将卷材粘结面平铺在基面上，从一端将隔离纸从背面揭起，两人拉住揭下隔离纸均匀用力向后（或由上而下）拉，慢慢将整幅长的隔离纸全部拉出，同时将揭掉隔离纸的部分粘贴在基层上，在拉铺卷材时，应随时注意与基准线对齐，速度不宜过快，以免出现偏差难以纠正。卷材粘贴时，不得用力拉伸。卷材粘贴后，随即用胶辊（或刮板）用力向前，向外侧滚(赶)压，排出空气，使之牢固粘贴在基层上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离膜揭起，将上层卷材平服粘贴在下层卷材上，卷材搭接宽度不小于150mm。在女儿墙、出屋面管道、烟道等高出屋面的地方须

32、上翻,结构上翻高度500mm。6.4.4 收头处理及密封1、有凹槽：卷材四周末端收头伸入凹槽（深 50mm高 50mm 的梯形槽）内，凹槽高度距结构面500mm，槽内用水泥砂浆抹出斜坡。找平层在泛水处应抹成半径为50 的圆角，卷材防水层的收头应压入凹槽内，使用射钉500夹25x25x0.3钢垫片钉牢，卷材收头上口用专用封膏封严，然后用干性砼将凹槽嵌填、挤实，表面用水泥砂浆找平。图6.4.4.1-1 无凹槽处收头处理6.5 防水保护层干铺聚酯纤维无纺布一层，40厚C20细石混凝土保护层，内配单层双向冷拔丝4200，浇筑时必须一次压平抹光，设4m4m的分隔缝及阴角部位、女儿墙四周、排水沟，钢筋在封

33、内断开，缝宽20，防水油膏嵌实6.6 蓄水试验工艺流程：平屋面混凝土结构楼板预留洞口封闭屋面蓄水准备，砌筑挡水坎蓄水蓄水后持续观察 24h发现渗漏，对渗漏点及时进行封闭修复，直至无渗漏发生无渗漏结构板具备防水层施工条件，进行防水层施工。1、屋面结构施工完后，将雨水口等进行临时封堵，进行一次闭水试验，时间不少于24小时，蓄水深度为宜为20mm。观察女儿墙及屋面层下部楼板是否存在渗漏水，若存在渗漏水做出标识及时进行修补。坡屋面可用淋水试验或雨后检查方法，确保防水层施工前结构不渗不漏。2、当一次闭水试验无渗漏情况下，进行防水层施工4、屋面防水层施工完毕后，进行二次闭水试验。5、二次闭水试验方法同一次

34、闭水，确保屋面周边及屋面板无渗漏、排水通畅。6、二次闭水试验后进行防水保护层施工。6.7 节点构造6.7.1 出屋面入口出屋面450高门槛，附加防水层不上顶，2.0厚非固化橡胶沥青防水涂料和3厚SBS改性沥青防水卷材外砌保护墙，卷材直接压于踏步板下，用密封膏嵌牢，立面抹20厚聚合物水泥砂浆。踏步板采用C30细石混凝土预制，板长向两端各伸入墙内250mm。图6.7.1 出屋面入口做法6.7.2 水簸箕（详15ZJ201 18/C）水簸箕具体做法见下图图6.7.2 水簸箕做法6.7.3 过水孔做法（详11J930 J29/2）过水孔宽400，高150，其余做法见下图图6.7.3 过水孔做法6.7.

35、4 配电房天沟图 6.7.4 配电房天沟大样6.7.5 水落口1、横式水落口（详15ZJ201 22/1）横式水落口：转角处附加层宽度不小于500mm，防水层贴入水落口杯内不应小于50mm，且以水落口为中心直径500mm范围内的坡度不应小于5%，并采用防水涂料或密封涂料封，其厚度不应小于2mm；用密封膏封严，外端剪开与周围卷材粘贴牢固。参见下图：图6.7.5-1 横式水落口2、竖式水落口 竖式水落口：找坡层向水落口处找2%坡度，且水落口周围直径500mm范围内坡度不应小于5%，水落口周围的附加层宽度不应小于500mm；防水层及附加层伸入水落口杯内不应小于50mm。水落杯口应安装牢固，水落口杯与

36、竖管承插口的连接处用油膏密封。水落口杯与基层接触应留宽20mm、深20mm凹槽，并应嵌填密封材料；保温板材距水落口500mm的范围内应逐渐均匀减薄，最薄处厚度不应小于15mm，确保杯口上口设置在沟底的最低处，保证水落口处无积水和渗漏现象。见下图图6.7.5-2 竖式水落口6.7.6 雨棚1、10厚1：2.5（M20）砂浆收光；2、1.5厚聚氨酯防水涂料（I型），上翻250；3、15厚（最薄处）M15水泥砂浆找平兼找坡1%，坡向地漏；4、钢筋混凝土屋面板，表面清扫干净。6.7.7 穿板管道处理穿板管道应设置防水套管，其高度应高出建筑面层完成面 20mm以上，管根四周宜形成凹槽，其尺寸为20mm2

37、0mm，将管根周围及凹槽内清理干净、干燥，凹槽内应用密封材料嵌填。将管道外壁300mm高的范围内，清除灰浆和油垢杂物，按设计规定粘贴防水卷材附加层，上口使用金属箍卡牢，在附加层上口与排气孔管道壁间用密封材料封口。图6.7.7 穿板管道处理第七章 进度管理计划7.1 确定施工进度控制点施工部位开始时间结束时间工期负责人责任人1#2020/6/202020/7/212丁子琪孔令涛2#2020/6/202020/7/212丁子琪孔令涛3#2020/6/202020/7/212王亚虎孔令涛4#2020/6/202020/7/212丁子琪孔令涛5#2020/6/202020/7/212谢家东孔令涛6#2

38、020/6/202020/7/212胡俊孔令涛7#2020/6/202020/7/212袁高峰孔令涛8#2020/6/202020/7/212谢家东孔令涛9#2020/6/202020/7/212胡俊孔令涛10#2020/6/202020/7/212谢家东孔令涛11#2020/6/202020/7/212袁高峰孔令涛12#2020/7/242020/8/412王亚虎孔令涛13#2020/7/242020/8/412胡俊孔令涛14#2020/9/292020/10/1012王亚虎孔令涛15#2020/7/242020/8/412谢家东孔令涛16#2020/7/242020/8/412袁高峰孔令涛

39、17#2020/7/242020/8/412王亚虎孔令涛18#2020/9/292020/10/1012王亚虎孔令涛19#2020/7/242020/8/412张帅杰孔令涛20#2020/7/242020/8/412徐克凡孔令涛21#2020/7/242020/8/412徐克凡孔令涛22#2020/9/292020/10/1012高马龙孔令涛23#2020/7/242020/8/412张帅杰孔令涛24#2020/9/292020/10/1012杨德成孔令涛25#2020/9/292020/10/1012熊泉孔令涛26#2020/9/292020/10/1012熊泉孔令涛27#2020/9/29

40、2020/10/1012徐克凡孔令涛7.2 施工进度管理组织机构和职责分工序号管理职务姓名职务职责和权限1组长胡浩捷项目经理负责总协调工作，负领导责任2副组长贾立佳总工施工人员组织，合理安排工序，进行方案交底，过程技术复核，保证工程质量满足要求3副组长孟宪魁安全总监负责施工过程安全总监督、安全问题整改监督4组员各专业工程师专业工程师负责施工进度计划的落实、工作安排、工作面的协调、物资进场验收等7.3 进度管理措施序号 措施类别 措施内容 责任人 1 周例会制度 每周召开工程协调会。在协调会上，由各分包商汇报现场施工进度和存在的问题及下一步的工作安排。业主和总承包将各分包商在现场施工的情况与施工

41、计划进行对比，对各分包商的工作进行点评，并布置下阶段工作。工作例会形成会议纪要，并打印成文后发给各专业施工队予以确认。 贾立佳孔令涛2 进度协调专题会议 对一些施工中影响进度滞后存在的棘手问题，必要时邀请设计院联合在现场组织召开专题会议予以解决。 贾立佳孔令涛3 计划协调管理工作 协调配合关系，解决施工中出现的各种矛盾，克服薄弱环节，实现动态平衡。计划协调管理工作的内容包括：检查作业计划执行中的问题，找出原因，并采取措施解决；督促供应单位按进度要求供应资源；控制施工现场临时设施的使用；按计划进行作业条件准备；传达决策人员的决策意图；发布调度令等。要求协调管理工作做的及时、灵活、准确、果断。贾立

42、佳孔令涛4 加强施工组织与协调管理保证工期 强化项目部内部管理人员效率与协调，增强与业主的联系，加强对施工队、专业施工单位的控制和与各个供货商的协作，并明确各方、各人的职责分工，减少扯皮现象，争取将围绕本工程建设的各方各个人员充分调动统一，共同完成工期总目标。 贾立佳孔令涛第八章 质量管理计划8.1 质量管理的组织机构和职责分工人员构成职务任务及分工胡浩捷组长对项目质量管理工作负领导责任贾立佳副组长对项目质量管理工作总负责，确认质量问题处理方案，具体负责施工现场相关技术的指导及相关资料的收集、整理。对现场质量不合格问题的处理。方锐副组长负责项目质量管理总体把控工作，具有质量一票否决制，每天度你现场质量问题进行监督检查，下发质量整改通知单，要求专业工程师监督劳务班组进行整改。各专业工程师组员根据方案现场进行
