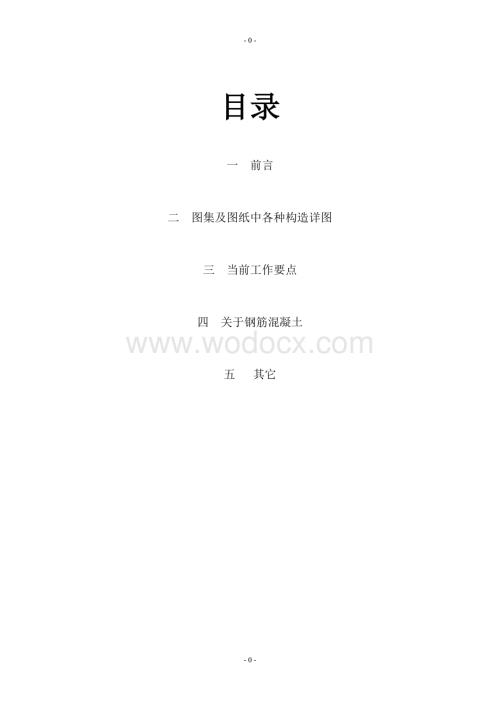

1、22目录一 前言二 图集及图纸中各种构造详图三 当前工作要点四 关于钢筋混凝土五 其它22前言 日照市中心商务区（东西明望）B1地块分为1-a#、1-b#、1-c#、2-a#、2-b#、2-c#楼，位于烟台路以东，淄博路以南，1-a#地上16层，地下3层，高度48.80m，2-a#地上32层，地下3层，高度95.50m。1-c#地上5层，地下3层。2-b#地上32层，地下2层，高度95.50m，2-c#地上32层，地下3层，高度95.50m。本工程采用钢筋混凝土框架结构，结构设计使用年限50年，抗震设防烈度7度目前正处在地基基础的施工阶段。作为监理员，一定要坚守自己的岗位职责，遵守各项规章制度

2、，争取把工作做的更好！施工现场监理工作应遵循三控、三管。一协调的原则，其工作重点思复核，五到位，六监控作为监理人员必须牢记和掌握，并以此作为我们工作的基本准则：一 监理工作的四复核1 各项开工手续是否合法、齐备必须复核2 红线、轴线、标高必须复核3 各参见单位的有效证件、建章立制必须复核4 材料设备进场资料、计量设施必须复核二 监理工作的五到位1 工程开工监理人员、办公、检验检测设备必须到位2 进场材料见证取样必须到位3 工程浇筑混凝土开盘鉴定 ，分部验收总监必须到位4 分项验收专业监理必须到位5 重点部位（“G”点和“H”点）旁站监理必须到位三 监理工作的六监控 1 建筑物各层轴线、垂线、标

3、高必须监控2 钢筋混凝土结构的钢筋安装、梁、柱、板、墙合模后几何尺寸必须监控3浇筑后的混凝土，同条件试块养护必须监控4进度网络计划，工程变更必须监控5三宝、四口、五临边、临电机舍安全防护必须监控6 各分部完成的成品保护必须监控 一 熟悉图纸各种构造详图 了解了这些基本准则，为规范监理工作，提高我们监理人员得监管水平 ，我们编制的监理日常工作手册内容如下;（一）要熟悉施工层建筑平面图、墙柱定位图、墙柱梁板配筋图，安装平面图等，基坑、洞口、降板等部位应标记清楚，便于工作。图一 地下一层平面图图二 储藏室平面图图三 墙身大样图二 图集及图纸中各种构造详图 作为一名合格的监理员，在工作中务必要了解图集

4、及图纸中各种节点的构造详图，如梁柱节点构造，剪力墙水平竖向钢筋构造、墙柱钢筋连接构造、加固做法、变径降板做法及其他特殊节点做法等。根据图集和图纸我们收集了些关键部位的构造详图，如三 当前工作要点 日照市中心商务区（东西明望）B1地块工程的施工，目前处在地基基础这一阶段，地基基础的检查控制要点及相关规定要求如下： （一）建筑地基基础工程验收规范1 对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基，其竣工后的结果（地基强度或承载力）必须达到设计要求的标准。检验数量，每单位工程不应少于3点，1000m2 以上工程，每100m2 至少应有1点，3000m2以上工程，

5、每300m2至少应有1点。每一独立基础下至少应有1点，基槽每20延米应有1点。2 对水泥土搅拌复合地基、高压喷射注浆桩复合地基、砂桩地基、振冲桩复合地基、土和灰土挤密桩复合地基、水泥粉煤灰碎石桩复合地基及夯实水泥土桩复合地基，其承载力检验，数量为总数为1.5-1，但不应少于3根。3实时加水量、夯压遍数、压实系数。4 施工中应检查落距、夯击遍数、夯点位置、夯击范围5土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重复挖运。6 在挖方前，应做好地面排水和降低地下水位工作。 （二）土方回填1 土方回填前应清除基底的垃圾、树根

6、等杂物，抽除坑穴积水、淤泥，验收基底标高。如在耕植上或松土上填方，应在基底压实后再进行。2 土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。A.天然地基基础基槽检验要点基槽开挖后，应检验下列内容：（1）核对基坑的位置、平面尺寸、坑底标高；（2）核对基坑土质和地下水情况；（3）空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状。（三）建筑基坑工程基本规定1 开挖深度超过5m、或开挖深度未超过5m但现场地质情况和周围环境较复杂的基坑工程均应实施基坑工程监测。2 基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。监测单位

7、应编制监测方案。监测方案应经建设、设计、监理等单位认可，必要时还需与市政道路、地下管线、人防等有关部门协商一致后方可实施。3 下列基坑工程的监测方案应进行专门论证：（1）地质和环境条件很复杂的基坑工程；（2）邻近重要建（构）筑物和管线，以及历史文物、近代优秀建筑、地铁、隧道等破坏后果很严重的基坑工程；（3）已发生严重事故，重新组织实施的基坑工程；（4）采用新技术、新工艺、新材料的一、二级基坑工程；（5）其他必须论证的基坑工程。4 基坑工程现场监测的对象包括： （1) 支护结构； (2)相关的自然环境； (3)施工工况； (4)地下水状况； (5)基坑底部及周围土体； (6)周围建（构）筑物；

8、(7)周围地下管线及地下设施； (8)周围重要的道路； (9)其他应监测的对象（四）巡视检查1 基坑工程整个施工期内，每天均应有专人进行巡视检查。 2 基坑工程巡视检查应包括以下主要内容：支护结构（1）支护结构成型质量；（2） 冠梁、支撑、围檩有无裂缝出现；（3）支撑、立柱有无较大变形；（4）止水帷幕有无开裂、渗漏；（5）墙后土体有无沉陷、裂缝及滑移；（6）基坑有无涌土、流砂、管涌。 施工工况（1）开挖后暴露的土质情况与岩土勘察报告有无差异；（2）基坑开挖分段长度及分层厚度是否与设计要求一致，有无超长、超深开挖；（3）场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常；（4）基

9、坑周围地面堆载情况，有无超堆荷载。 基坑周边环境（1）地下管道有无破损、泄露情况；（2）周边建（构）筑物有无裂缝出现；（3）周边道路（地面）有无裂缝、沉陷；（4）邻近基坑及建（构）筑物的施工情况。监测设施（1）基准点、测点完好状况；（2）有无影响观测工作的障碍物；（3）监测元件的完好及保护情况。 根据设计要求或当地经验确定的其他巡视检查内容。（五）收集资料在正式施工前应具备必要的下列工程资料：(1)建筑物场地工程地质和必要的水位地质资料；(2)桩基施工图及图纸会审纪要； (3)建筑场地和邻近区域的地下管线（管道、电缆）资料； (4)主要施工机械及其配套设备的技术性能资料 (5)桩基的施工组织设

10、计或施工方案； (6)桩基钢筋砼所用建材（水泥、砂、石、钢筋）的质检报告；2、 施工前质量管理措施：(1)施工平面图上应标明桩位、编号、施工顺序、水电线路和临时设施的位置；(2)制定施工作业计划和劳动力组织计划； (3)制定机械设备、工具、材料供应计划；(4)制定季节性（冬、雨季）施工的技术措施；3、安全措施：人工挖孔灌注桩应采取下列安全措施：(1)孔内设应急爬梯，供人员上下井；施工人员进入孔内必须戴安全帽；使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置。(2)每日开工前必须检测井下的有毒有害气体，并应有足够的安全措施。桩孔开挖深度超过10m时，应配有专门的送风设备向井下输送洁净空气。(

11、3)挖出的土石方应及时运离孔口，不得堆放在孔口四周1m范围内，机动车辆的通行不得对井壁的安全造成影响。(4)施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器。严禁一闸多用。照明应采用安全矿灯或12V以下的安全灯。4、灌注桩孔的施工与质量验收：(1)为核对地质资料、检验设备、工艺及施工技术要求是否适宜，桩在施工前，宜进行“试成孔”。 (2)开孔前，根据建设单位的测量基准点和测量基线放样定位，经监理复核，用十字交叉法定出孔桩中心。桩位应定位放样准确，在桩位外设置定位龙门桩。并派专人负责。(3)当桩净距小于2倍桩径且小于2.5m时，应采用间隔开挖。 (4

12、)第一节井圈护壁的中心线与设计轴线的偏差不得大于20mm；井圈顶面应比场地高出150200mm，壁厚比下面井壁厚度增加100150mm。(5)修筑钢筋砼井圈护壁应保证：护壁的厚度、配筋、砼强度符合设计要求；上下节护壁的搭接长度不得小于50mm；每节护壁在当日施工完毕；护壁模板在24h后拆除；发现护壁有蜂窝、漏水现象时，应及时补强以防造成事故。(6)挖至设计标高时，孔底不应积水，终孔后应清理好护壁上的淤泥和孔底残渣、积水，然后进行隐蔽工程验收。验收合格后，应立即封底和灌注桩身砼。(7)成孔的允许偏差应满足：桩径50mm，垂直度0.5%，桩位50mm.且底部扩大段要按设计挖成圆台状，保证尺寸。5、

13、钢筋笼的制作与质量验收：(1)钢筋进场要验收，要有质保单，并要求作力学性能试验和焊接试验，合格后才能启用。(2)焊条要有质保单，型号要与钢筋的性能相适应。 (3)钢筋笼制作严格按设计加工，主筋位置用钢筋定位支架控制等分距离。主筋间距允许偏差10mm；箍筋或螺旋筋螺距允许偏差20mm；钢筋笼直径允许偏差10mm；钢筋笼长度允许偏差50mm.(4)加颈箍宜设在主筋外侧，以加强对钢筋笼的箍子作用，且不会增加施工难度，主筋一般不设弯钩。(5)钢筋笼搬运和吊装时，应防止变形；安放前需再检查孔内的情况，以确定孔内无塌方和沉渣；安放要对准孔位，扶稳、缓慢、顺直，避免碰撞孔壁，严禁墩笼、扭笼。(6)注意钢筋笼

14、的标高，到达设计位置后应采用工艺筋（吊筋、抗浮筋）固定，避免钢筋笼下沉或受混凝土上浮力的影响而上浮。(7)钢筋保护层的厚度为无护壁时70mm、砼护壁时35mm.保护层用水泥砂浆块制作，当无砼护壁时严禁用粘土砖或短钢筋头代替（砖吸水、短钢筋头锈蚀后会引起钢筋笼锈蚀的连锁反应）。垫块每1.5-2m一组，每组3个，圆周上相距120，每组之间呈梅花形布置。保护层的允许偏差为10mm.(8)当成孔深度与设计深度不同时，钢筋笼长度也宜随之变化，但摩擦桩的钢筋笼长度可不变。6砼灌注施工：(1)检查成孔质量合格后应尽快灌注砼。在灌注砼前，应进行清孔工作，要求孔壁、孔底必须清理干净，孔底无浮渣，孔壁无松动。孔底

15、沉渣厚度应符合端承桩?50mm、摩擦端承桩和端承摩擦桩?100mm、摩擦桩?300mm.(2)当有地下水而渗水量不大时，则应抽除孔内积水后，用串筒法灌注砼，串筒末端离孔底高度不宜大于2m，砼宜采用插入式振捣器振实。如果渗水量过大，积水过多不便排干，则应用导管法水下灌注砼。(3)砼的粗骨料可选用碎石或卵石，其最大粒径不宜大于50mm，并不大大于主筋净距的1/3.(4)坚持按配合比投料，砼坍落度不宜过大，以5-8cm为宜，每50cm为一层及时振捣，砼灌注要保持连续。坍落度损失大于5cm/h时，要调整配比。(5)砼拌合料质量控制，每盘砼的拌和时间不得少于90秒，开始搅拌时必须做一次坍落度检测，调整好

16、流动性，且具有较好的粘聚性，灌注时作坍落度损失的观察，以指导砼配合比的调整，拌好的砼应立即使用，有离析现象严禁灌入桩孔。7、成桩质量检验：(1)砼试块强度的质量检验和桩身动检，桩身动检包括大应变和小应变，可测出桩长、缩径、扩径、断桩及可估算出砼强度，质量检验和桩身动检必须合格。(2）建议有条件的按12%抽样，按慢速维持荷载法做竖向静荷载试验，必须满足设计要求。8、保证质量的其它要点：（1）砼灌注过程中必须实行旁站，全员、全过程控制，严格把关。（2）要及时跟踪检验，及时评定质量结果。9 地基与基础工程施工前，必须具备下列资料：（1）施工区域内建筑场地的工程地质勘察报告；（2）地基与基础的施工图纸

17、，并应附有原有地下管线和其他障碍物的资料；（3）施工组织设计或施工方案；（4）必要的试验资料。注：施工时如发现实际情况与工程地质勘察报告不符时，应通知有关单位处理。 根据上述规定，针对实际情况，一些质量通病和防治措施如下：通病：沉降变形对上部结构的影响。防治：根据设计及规范要求布置沉降观测点，安排专人定期进行观测。预控措施：本工程基础设计等级为甲级，根据住宅工程质量通病控制标准第4.1.1.5条规定，本工程在施工和使用期间，应进行沉降观测，并且沉降观测应由有资质的检测单位检测，测量精度不低于级。1、布设高程监测网（1）在建筑物附近（受压力传播影响外）埋设每幢不少于2个稳定可靠的半永久性水准点作

18、为观测点；（2）基准点应选在比较稳定的位置，通迅条件良好，以便在基准点上方便地测定变形观测点；2、沉降观测（1）沉降观测点的设置可根据设计要求进行设置，如设计无特殊要求，沉降观测点一般设置在能反映沉降特征的位置，距离不超过20m，点位应避开障碍物，便于观测和长期保存；（2）观测周期，根据设计要求，当观测点稳固后即开始首次观测，以后每层一次，直至完工，完工当年每3个月测一次共四次，第二年6个月一次，共二次，从第三年起每年一次直至稳定。3、 对于地下车库的施工与监理工作，应做到以下几点：地下车库属超长结构且主楼与车库高度相差较大，设计采用以下措施防止由于结构超长引起的裂缝，减少主楼与车库间的沉降差

19、（1）超长部分结构设置后浇带，后浇带的位置见车库施工图（2）应采用低水化热的水泥配置混凝土，并加入适量粉煤灰（3）采用碎石骨料配置混凝土（4）地下室混凝土内应掺HF高抗裂系列外加剂，并设施工后浇带，外加剂供应方应提供详细的 实验数据，且实验数据必须符合国家及本省对外加剂的技术要求。供应方还应提供详细的施工方案和施工要求，保证外加剂的正确使用。（5）施工时应严格控制水灰比，加强养护，采取合理的施工工序，严格按施工规范施工四、 钢筋、混凝土在的检查要点 （一）日常的监理工作中，细节决定一切，例如对于钢筋描固搭接长度表、非连接区部位要求都要认真仔细的检查，下图即为钢筋描固长度和搭接长度表，在实际工作

20、中，一定要按照图集规范和图纸要求。抗震等级砼标号柱.梁.墙.板(LaE)锚固长度:6-25,(28-36)柱(LIE)搭接长度:按50%搭接,6-25,(28-36) 一级钢二级钢三级钢冷扎带肋钢一级钢二级钢三级钢冷扎带肋钢一级抗震C2531d38d(42d)46d(51d)41d43d53d(59d)64d(71d)57d二级抗震C2531d38d(42d)46d(51d)41d43d53d(59d)64d(71d)57d三级抗震C2528d35d(39)42d(46d)37d39d49d(55d)59d(64d)55d一级抗震C3027d34d(38d)41d(45d)35d38d47d(

21、53d)57d(63d)53d二级抗震C3027d34d(38d)41d(45d)35d38d47d(53d)57d(63d)53d三级抗震C3025d31d(34d)37d(41d)32d35d43d(48d)52d(57d)49d一级抗震C3525d31d(34)37d(41d)33d35d43d(48d)52d(57d)49d二级抗震C3525d31d(34d)37d(41d)33d35d43d(48d)52d(57d)49d三级抗震C3523d29d(31d)34d(38d)30d32d41d(43d)47d(53d)45d一级抗震C4023d29d(32d)34d(38d)29d32

22、d41d(45d)47d(53d)45d二级抗震C4023d29d(32d)34d(38d)29d32d41d(45d)47d(53d)45d三级抗震C4021d26d(29d)31d(34d)27d29d36d(41d)43d(48d)41d （二）作为一名合格的监理员必须认真学习和贯彻执行有关施工监理的各项方针政策、法规及规章制度，熟悉并掌握工程的合同条款、设计文件和技术规范，按照“严格监理、热情服务、秉公办事、一丝不苟“的原则履行监理合同的义务和职责。特别是对关键部位的监理和检查工作，例如现浇混凝土板的施工。除具体施工图中有特别规定者外，现浇钢筋混凝土板的施工应符合下列要求：（1） 板得

23、底部钢筋深入支座长度应 5d，且应伸入到支座中心线（2） 支座两边板顶标高不同时，负筋在梁或墙内的描固应满足受拉钢筋最小描固长度1a（3） 双向板的底部钢筋，短跨钢筋置于下排，长跨钢筋置于上排。（4） 板得空洞应预留，一般结构平面图中只表示出洞口尺寸300mm的空洞，施工时各工种必须各专业图纸配合土建预留全部空洞，不得后凿。当空洞尺寸300mm时，洞边不再另加钢筋，板内外钢筋从洞边绕过，不得截断。当洞口尺寸300mm且1000mm时，应设洞边加劲，按平面图示出的要求施工。当平面图未交代时，一般按下图要求，加劲的长度为单向板受力方向或双向板的两个方向沿跨度通长并描入支座5d，且应伸入到支座中心线

24、。单向板非受力方向的洞口加劲长度为洞口宽加两侧各40d，且应放置在受力钢筋上，当洞口尺寸1000mm时，洞口边应设边梁。（5） 为减轻楼面混凝土收缩对楼板的不利影响，应在楼板上部未配置上部钢筋的位置设钢筋网，钢筋网规格为8200200,。钢筋网与楼板上部钢筋的搭接长度为250.（6） 板内负筋分布钢筋，除注明者外见下表：楼板厚度90-120120-150150-170180-200200-250分布钢筋62506200825082008150 （7）楼板上后砌隔墙位置应严格遵守建筑施工图，不可随意砌筑，。当小面积的卫生间等墙底无梁时应在板中设置暗梁 （8)对于外漏的现浇钢筋混凝土女儿墙、挂板、
