环保大道东延线兴安路口人行过街天桥项目初勘报告.docx

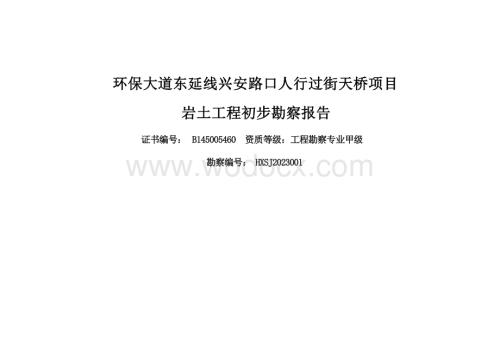

1、环保大道东延线兴安路口人行过街天桥项目岩土工程初步勘察报告证书编号： B145005460 资质等级：工程勘察专业甲级勘察编号： HXSJ2023001广西华信工程设计股份有限公司二0二三年二月环保大道东延线兴安路口人行过街天桥项目岩土工程初步勘察报告证书编号： B145005460 资质等级：工程勘察专业甲级勘察编号： HXSJ2023001法定代表人：叶成东 总工程师：杨旗军项目负责：叶成东因丧 水 花诺土叶 东每200 2审 定：杨旗军 审 核：黄云峰 报告编写：王志红广西华信工程设计股份有限公司二年二月目文字部分1、 前言 42、 场地岩土工程条件 72.1场地位置及地形地貌 72.2

2、气象水文条件 82.3区域地质构造条件 82.4地层岩性 82.5对工程不利的埋藏物 82.6不良地质作用 82.7特殊性岩土 92.8岩土物理力学性质 92.9水文地质 92.10地震效应 103、 岩土工程分析与评价 113.1场地稳定性与适宜性评价 113.2环境工程评价 113.3地层岩土性能评价 113.4岩土层的均匀性评价 113.5基础选型与持力层选择 11录3.6地基均匀性及稳定性评价 113.7成桩可行性及桩基施工对周围环境的影响 123.8地下水对(桩)基础设计和施工的影响 123.9不良地质作用及特殊性岩土对(桩)基础设计和施工的影响 123.10地基变形特征分析 133

3、.11桩基础检测、设计、施工注意事项 134、 危险性较大的工程风险评价 135、 结论与建议 13图表及附件部分：序号图表部分张数1勘探点平面布置图12剖面图图例13工程地质剖面图44钻孔柱状图85勘探点一览表16地层统计表17标准贯入试验统计表18圆锥动力触探试验统计表29土工试验成果表110岩石试验报告111易溶盐分析报告141、 前言1.1任务来源广西华信工程设计股份有限公司受长沙雨花经开开发建设有限公司委托，并按 湖南省建筑设计院集团有限公司提出的勘察技术要求，我公司于2023年2月1日至 2023年2月4日对环保大道东延线兴安路口人行过街天桥项目拟建场地进行了岩土工程初步勘察工作。

4、1.2工程概况拟建场地位于长沙市雨花区经开区兴安路与环保路交汇路口。本次勘察为初步 勘察阶段，工程重要性等级为二级，场地复杂程度为二级，地基复杂程度为二级，按 市政工程勘察规范 (CJJ56-2012) 的规定，本工程的岩土工程勘察等级定为乙级。主要拟建建(构)筑物特征详见表1:表1序列号建(构)筑物名称建(构)筑物等级对差异沉降敏感程度1人行过街天桥二级敏感2人行过街天桥两端人行楼梯二级敏感1.3勘察技术要求本次勘察按照设计提供的“勘察任务书及勘探点平面布置图”有关要求及相关规程规范执行，具体技术要求如下：1、严格按照市政工程勘察规范 (CJJ 56-2012)、 岩土工程勘察规范 (GB5

5、0021-2001)(2009 年版)和参照公路工程地质勘察规范 (JTG C20-2011)的相关规定进行岩土工程初步勘察。2、初步查明人行天桥位区各墩台和主要防护构筑物范围内及其邻近地段的地形、地貌特征，岸边的地层结构，各类土层的性质、坡度，基岩的构造、风化程度及深度、 断层或破碎带的位置，并对岸坡稳定性、地基的稳定性和承载力进行评价，提供基础的设计和验算所需参数。3、初步查明不良地质现象的成因、类型、性质、空间分布范围、发生和诱发条件、发展趋势及危害程度，并提出计算参数、整治措施以及评价其影响。4、初步查明场地地下水的类型、埋藏条件和分布范围，必要时还应查明地层的渗透性、水位变化幅度及规

6、律。5、初步查明河床的冲刷情况和深度。6、 初步判定环境水和土对桥涵建筑材料的腐蚀性。7、初步在抗震设防烈度7度的场地，应判别场地和地基的地震效应。8、 初步判定地基土及地下水在桥涵施工和使用期间可能产生的变化和影响，并提出相应的防治措施。9、未尽事宜详见相关勘察规范岩土工程勘察规范 (GB50021-2001)(2009 年版)和市政工程勘察规范 (CJJ56-2012)。10、 所有指标均应按公路桥涵地基与基础设计规范 (JTG 33632019) 和公路桥涵设计通用规范 (JTG D60-2015)等相关规范提供。11、 此次共布设初步勘察勘探钻孔8个，勘探深度需保证持力层不少于8.0m

7、。1.4本次勘察执行下列规程规范：(1) 工程勘察通用规范 (GB50017-2021)(2) 岩土工程勘察规范 (GB50021-2001)(2009 年版)(3) 市政工程勘察规范 (CJJ56-2012)(4) 建筑与市政工程地基基础通用规范 (GB55003-2021)(5)建筑与市政工程抗震设计通用规范 (GB55002-2021)(6)建筑地基基础设计规范) (GB50007-2011)(7) 建筑桩基技术规范 (JGJ94-2008)(8)建筑抗震设计规范 (GB50011-2010)(2016 版)(9)建筑工程抗震设防分类标准 (GB50223-2008)(10)中国地震动参

8、数区划图 (GB18306-2015)(11) 土工试验方法标准 (GB/T50123-2019)(12) 工业建筑防腐蚀设计标准 (GB/T 50046-2018)(13) 建筑地基处理技术规范 (JGJ79-2012)(14)建筑工程地质勘探与取样技术规程 (JGJ/T87-2012)(15) 岩土工程基本术语标准 (GB/T50279-2014)(16) 工程岩体试验方法标准 (GB/T50266-2013)(17) 建筑边坡工程技术规范 (GB50330-2013)(18) 岩土工程勘察安全标准 (GB/T 50585-2019)(19) 土的工程分类标准 (GB/T50145-200

9、7)(20) 工程岩体分级标准 (GB50218-2014)(21) 工程测量标准 (GB50026-2020)(22) 复合地基技术规范 (GB/T50783-2012)(23) 房屋建筑和市政基础设施工程勘察文件编制深度规定 (2020年版)(24) 工业与民用建筑初步勘察阶段工程地质勘察任务书等1.5勘察工作的布置1.5.1 工程地质调查其目的在于初步查明场地范围内的地貌、地质条件、不良地质条件的分布及成因、 范围，结合区域地质资料，对基础的稳定性、适宜性初步作出评价，为钻孔布置提供依据。1.5.2 钻探孔的布置一、根据设计提供的“勘察任务书及勘探点平面布置图”要求，综合市政工程 勘察规

10、范 (CIJ56-2012)、 公路工程地质勘察规范 (JTG C20-2011)、 岩土 工程勘察规范 (GB50021-2001)(2009 年版),结合区域地质资料及拟建建(构) 筑物性质，勘探点数量、位置由我公司及设计单位共同确定。根据详细勘探点平面布 置图，本次勘察共布置勘探点8个。勘探点主要按建(构)筑物位置布置。详情见设 计院布置的勘探点布置图。勘探点深度按桩基考虑，勘探孔深度达到预计桩长以下3d5d(d为桩径),且不小于5m。二、根据本工程特点，本次勘察主要采取钻探、标准贯入试验、圆锥动力触探试验以及室内岩、土试验等综合勘察手段。三、 钻孔位置以2000国家大地坐标系、1985

11、 国家高程基准系统控制，精确到厘 米，高程精确到0.01米。技术性钻孔占50%以上，其余为一般性钻孔，作地层鉴别。在技术孔中，采取原状土样、岩石样或进行原位测试。四、 保证岩芯采取率90%以上，做好地质编录和简易水文观测。1.6勘察方法1.6.1 钻探本次勘察投入XY-100 型钻机1台套。土层采用冲(锤)击钻进工艺，套管护壁，岩层采用回转钻进工艺，泥浆护壁。采用黏土球进行钻孔回填。1.6.2测量勘探点的测量放样仪器主要采用天宝5800GPS 仪，测量工作主要由我公司测量队完成，采用2000国家大地坐标系及1985 国家高程基准。1.6.3取样土样：采用上提双锥面活阀式取土器重锤少击法取原状土

12、样，土样质量等级I 级，现场密封。岩样：利用钻探岩芯制作，采取的毛尺寸满足试块加工要求。1.6.4原位测试标准贯入试验：采用自动落锤装置，锤重63.5kg, 落距76cm, 贯入器至预定深 度后，先预打15cm, 再记录30cm 中每打入10cm 的锤击数，当N50 时，终止本次试验。主要在粉质黏土中进行试验。圆锥动力触探试验：目的是判断目标层的密实度，试验中贯入过程中穿心锤应自 由脱钩，自由下落；地面上触探杆高度不宜超过1.5m, 以免倾斜和摆动过大；贯入过程中尽量连续贯入，锤击速率宜为每分钟1530击。主要在强风化岩中进行试验。1.6.5 室内试验本次勘察主要进行土的常规项目试验，岩石进行

13、物理力学试验。采取土样进行腐 蚀性试验。目的主要用于土层定名、土层划分、工程力学性质评价，为确定地基土承载力、桩基计算、基坑开挖等提供必要的物理、力学性质指标。1.7勘察质量评述及勘察完成工作量本次勘察工作量布置符合国家、地方现行规范、规程，满足强制性条文及设计 要求。本次勘察已查明勘察范围内的地层分布、地层层序、地质年代以及地貌类型、 地质构造等特征；已查明勘察范围内的岩土物理力学性质及工程地质、水文地质条件； 已查明勘察范围内的地下水类型、埋藏情况、渗透性、腐蚀性等特征。经检查验收，本次勘察的野外资料均经现场签证且符合我公司质量、环境及职业健康安全管理体系要求，室内资料综合整理按技术要求及

14、相关规范进行，已完成的勘察成果质量可靠，符合设计单位提出的岩土工程勘察任务书及有关规程规范要求。本次勘察过程建设方现场见证，根据设计出具的勘察任务书、勘探点布置图及有关规程规范要求，本次勘察完成的实物工作量统计见下表2:表2序号工作内容单位数量1测量放点点82钻探m/孔139.4/83标准贯入试验次64圆锥动力触探试验米3.65取原状土样及室内土工试验件66取强风化岩样及室内点荷载试验组67取中风化岩样及室内岩石抗压试骑组68取土样及易溶盐分析件29检查、观测稳定水位孔810采用黏土球进行钻孔回填孔8注：1、本次勘察采用2000国家大地坐标系、1985国家高程基准，由本公司测绘队采用GPS 施

15、放；2、 引测点坐标由建设方提供：控制点为 A(X=85865.775、Y=554439.326、H=73.88)、B (X=85855.876、Y=554467.568、H=74.16), 不在图幅内;3、本次野外钻探由我公司钻探队负责完成；4、室内土、岩试验由湖南三信岩土工程有限公司负责完成。2、 场地岩土工程条件2.1场地位置及地形地貌拟建场地位于长沙市经开区兴安路与环保路交汇路口，原始地貌为低山丘陵，现为市政道路，勘察时单个人行天桥场地平整，各钻孔孔口标高变化在74.21m-76.11m之间，整体场地高差1.90m。2.2 气象水文条件本区属温暖湿润的亚热带季风气候，具有四季分明、温暖

16、潮湿、雨量充沛、严寒 期短等特点。根据气象部门长年观测资料统计，本区多年平均气温16.4-18.2,最 低为-9,最高可达40左右，日平均最高气温38.1度，日平均最低气温0.4度； 年平均相对湿度79.5%,常年主导风向为东南风，多年平均降水量1394.6mm, 最大 年降水量达1751.2mm(1998 年),最小年降水量达708.8mm(1953 年),最大日降 水量达327.0mm, 年降雨天数为142-164天，雨季多集中在3-8月，占年降雨量 64-80%;多年平均蒸发量为1206.9mm, 仅7-9月蒸发量大于降雨量；最大积雪厚度 为20cm; 多年平均日照为1717.3小时，无

17、霜期为270-300天；平均风速为2.2m/s,最大风速为20m/s,风向随季节变化，冬季多为西北风，夏季多为东南风。水资源以地表水为主，水源充足，年均地表径流量达808亿立方米。除了湘江外， 还有汇入湘江的支流有15条，主要有浏阳河、捞刀河、靳江和沩水河。最大的水库为宁乡县境内的黄材水库和浏阳市境内的朱树桥水库。2.3区域地质构造条件根据长沙地区区域地质调查报告(湖南省地质矿产局1989年)及野外勘察 结果：本线段位于长沙洼陷中，长沙洼陷系永安复式向斜的次级向斜构造，轴线呈北 东40-45方向，延伸达60km, 在不断的拱断作用下，由地洼沉积层组成褶皱平缓的 红色盆地，地层产状平缓。以湘江为

18、界，西岸属褶皱丘陵，东侧为内陆湖相沉积的下第三系或白垩地层。2.4地层岩性根据野外钻探揭露及试验结果，拟建场地地层主要由第四系冲积层及白垩系砾岩组成，现将地层按自上而下的顺序依次描述如下：2.4.1第四系冲积层 (Q)粉质黏土:红褐色；稍湿；呈硬塑状态；干强度中等，韧性中等，摇震无反应， 切面稍具光泽，上部约有50cm 的人行道铺砖及垫层。场地内均有分布，层厚4.705.30m, 平均厚度5.00m, 层顶高程74.2176.11m。2.4.2白垩系 (K): 为场地下伏稳定基岩；灰褐、红褐色；本次勘察主要揭露到强风化、中风化层，描述分别如下：强风化砾岩:灰褐、红褐色；碎屑结构，块状构造，节理

19、裂隙发育，砾石成份 为石英砂岩、灰岩，钙质胶结，胶结差，岩体破碎，岩芯呈散砂砾状、碎块及块状， 局部夹少量中风化岩块，岩石质量指标为极差的， RQD 小于25,属极软岩，岩体基本 质量等级为V 级，遇水易软化、失水易崩解，无膨胀性。场地内均有分布，层厚3.304.30m, 平均厚度3.89m, 层顶高程68.9171.21m。中风化砾岩:红褐色；碎屑结构，块状构造，节理裂隙较发育，砾石成份为石 英砂岩、灰岩，钙质胶结，胶结较差，岩体较破碎，岩芯呈块状、短柱状，少量呈柱 状，岩石质量指标为差的， RQD 约为40,属软岩，岩体基本质量等级为V 级，遇水易 软化、失水易崩解，无膨胀性。场地内均有分

20、布，层厚不详，揭露最大厚度为8.80m,层顶高程65.3167.41m2.5 对工程不利的埋藏物本次勘察在场地钻孔控制深度及范围内未发现有古河道、墓穴、防空洞、孤石及溶洞等对工程不利的埋藏物。2.6 不良地质作用本次勘察在场地钻孔控制深度及范围内未发现岩溶、滑坡、泥石流、危岩及崩塌、采空区、地面沉降等不良工程地质作用。2.7特殊性岩土根据本次勘察结果，场地内的特殊性岩土为强风化砾岩、中风化砾岩等。强风化砾岩、中风化砾岩:灰褐、红褐色，工程性能较好，强度较高，具有遇水易软化，失水易崩裂的特性，即在基础施工过程中，需及时浇筑砼。2.8 岩土物理力学性质本次勘察在场地内共采取原状土试样6件、岩石试样

21、12件进行了室内土工试验(试验结果详见土工试验成果表、 岩石基本物理力学性质试验成果表);标 准贯入试验、圆锥动力触探试验(试验结果详见工程地质剖面图、钻孔柱状图) 等原位测试在钻孔中进行。现将土层的主要物理力学性质指标统计于表3、岩石的主要物理力学性质指标统计于表4、原位试验统计于表5:土壤物理力学性质指标统计表 表 3地层名称统计项 目天然含水量(%)天然密度p(g/cm3)比重Gs孔隙比e塑性指数Ip(%)液性指数L压缩系数a1-2(MPa)压缩模量Es(Mpa)抗剪(快剪)粘聚力(kPa)内摩 擦角 ()粉 质 黏 土 统计个数6666666666最大值25.62.002.730.74

22、314.50.230.248.604520.2最小值21.01.962.700.63412.40.100.197.263717.4平均值23.61.982.720.70013.40.180.227.894118.9标准差1.70.020.010.0410.80.050.020.5431.1变异系数0.070.0080.0040.0590.060.310.090.070.070.06标准值251.962.710.73514.00.220.237.453918.0岩石点荷载试验统计表 表4-1统计指标 地层名称样本数(组)范围值 (MPa)算术平均值 (MPa)标准差变异系数标准值 (MPa)强风

23、化砾岩61.27-1.851.600.220.141.41岩石单轴抗压强度(天然)统计表 表4-2统计指标 地层名称样本数(组)范围值 (MPa)算术平均值 (MPa)标准差变异系数标准值 (MPa)中风化砾岩66.67-7.426.960.310.046.71表5原位试验统计表统计指标 地层名称试验 类型样本数(个)范围值(击)算术平均值(击)标准差变异系数标准值(击)粉质黏N616-18170.630.0416.5强风化砾岩N35634.2-35.234.70.450.0134.3注：1.N为标贯锤击数，Nes为圆锥动力触探锤击数；2.表中N为实际锤击数，Ncs锤击数经杆长修正。2.9水文

24、地质2.9.1 地表水本次勘察拟建场地范围内未发现地表水。2.9.2地下水本次勘察钻孔控制深度内，未见地下水，但后期会形成上层滞水的可能性，赋存于 粉质黏土中，上层滞水主要靠大气降水补给，蒸发排泄，其水位、水量受大气降水影响 较大，分布受地形控制。该类地下水水位受气候变化影响较明显， 一般水位年变化幅度为12m。本次勘察在ZK3、ZK8 号钻孔采取土试样进行易溶盐分析，其试验结果见表6: 10表6土的腐蚀性评价表分析项 目指标土对砼结构的腐蚀性土对钢筋砼结构中钢筋的 腐蚀性单位含量 类环境ABMg+mg/kg5.06-8.02微/SO-mg/kg14.03-26.59微/PH值PH7.09-7

25、.14/微/Crmg/kg15.86-18.48/微HCOmg/kg77.87-108.10/微/NH4*mg/kg0.95-1.24微/OHmg/kg0微/全盐量mg/kg165.83-17175微/经调查场地及附近范围内无环境污染源存在。因此，根据岩土工程勘察规范 (GB 50021-2001)(2009年版)第12章有关条文标准综合判定：该场地环境类型属于类，场 地土层在干湿交替作用段和长期浸水段对混凝土结构具微腐蚀性，对钢筋混凝土结构中 的钢筋具微腐蚀性。本次勘察钻孔控制深度内，未见地下水，但后期会形成上层滞水的 可能性，赋存于粉质黏土中，根据临近场地勘察经验，场地地下水在干湿交替作用

26、段和长期浸水段对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。2.9.3 岩土层的渗透性根据本次勘察结果，场地内各岩土层为弱透水层。根据场地地质条件和地层情况特点以及场地周边勘察经验，建议场地内各岩土层渗透系数K 为：粉质黏土2.0106cm/s、 强风化砾岩6.010-cm/s、中风化砾岩4.0理X10-6cm/s。2.10地震效应2.10.1抗震设防基本参数根据本次勘察结果，参照建筑抗震设计规范 (GB5001-2010)2016 年版及中 国地震动参数区划图 (GB183062015), 长沙地区地震基本烈度为6度，地震动峰值加速度为0.05g, 地震设计分组为第一组。2.1

27、0.2场地土类型及场地类别根据我公司在周边勘察经验，依据试验统计结果、场地地层结构及分布，参照建 筑抗震设计规范 (GB50011-2010)2016 年版有关标准，场地覆盖层厚度、等效剪切波速统计计算及场地类别判别一览表如表7:表7地层场地岩土层平均厚度(m)土层平均剪切波速Vs(m/s)等效剪切波 速Vse(m/s)覆盖层厚度(m)建筑场地类别粉质黏土5.0260.0260.05.0强风化砾岩540.0中风化砾岩710.0备注：1、覆盖层厚度是指从现状地坪计算至剪切波速大于500m/s的岩层顶面距离根据建筑抗震设计规范 (GB50011-2010)2016 年版有关标准计算，拟建场地为中硬

28、场地土，建筑场地类别均为类。2.10.3液化判别拟建场地内未发现饱和粉土、粉细砂等可产生液化土层，无需进行液化判别和处。2.10.4建筑物抗震地段划分依据建筑抗震设计规范 (GB5001-2010)2016 年版第4.1.1条，判定拟建建 11筑场地为抗震一般地段。2.10.5场地地震稳定性评价场地无发震断裂。场地及场地附近无滑坡、滑移、崩塌、塌陷、泥石流、采空区 等不良地质作用，也不存在形成大规模滑坡、崩塌、泥石流的地形条件和水文地质条 件，地震时形成滑坡、崩塌、泥石流的可能性小。场地抗震设防烈度为6度，场地可不考虑软土震陷性。场地地震稳定性较好。3、 岩土工程分析与评价3.1场地稳定性与适

29、宜性评价拟建场地地形地貌相对较简单，地层岩性条件稳定，经查阅区域地质资料结合本 次勘查结果，本场地勘察深度范围内地质构造简单，未发现活动断裂、新构造运动(地 震)及大规模正在发育的岩溶等痕迹。本场地抗震设防烈度为6度，拟建建筑场地为 抗震一般地段，拟建场地内未发现饱和粉土、粉细砂等可产生液化土层，无需进行液 化判别和处理。场地内无边坡工程。本场地未发现采空区、溶洞、地面沉降、滑坡， 泥石流、土洞、空洞、暗沟、暗塘等不良地质作用和地质灾害。故地基稳定，场地基本稳定，建筑适宜性为较适宜。3.2环境工程评价拟建场地地势较高，不会产生洪涝灾害。拟建场地交通方便，便于各种大型机械 进场施工。工程施工中应

30、注意环境保护，废渣、废水、废物应认真负责，隔离运输和蓄存，并修筑隔离墙，以保证施工安全。3.3地层岩土性能评价3.3.1粉质黏土:呈硬塑状态，工程性能一般，层厚一般，不宜选作为拟建建(构)筑物基础持力层。3.3.2强风化砾岩:工程性能较好，承载力较高，层厚小，不宜选作为拟建建(构)筑物基础持力层。3.3.3中风化砾岩:工程性能好，承载力高，分布稳定，是理想的拟建建(构)筑物桩基础持力层。3.4岩土层的均匀性评价3.4.1粉质黏土:场地内均有分布，层厚4.705.30m, 层厚均匀，呈硬塑状态，强度中等，性质均匀。3.4.2强风化砾岩:场地内均有分布，层厚3.304.30m, 层厚较均匀，工程性

31、能较好，强度较高，性质较均匀。3.4.3中风化砾岩:场地内均有分布，分布稳定，层厚不详，揭露最大厚度为8.80m, 工程性能好，强度高，性质均匀。3.5基础选型与持力层选择建(构)筑物的荷载、设计地坪标高、基础埋置深度、场地的地层结构及其工程 特性、各岩土层的埋深、厚度及其空间分布及地下水埋藏条件等是选择建(构)筑物基础类型的重要依据。各建(构)筑物建议基础型式及持力层见下表8:表 8序号建(构)筑物名称建议基础型式建议地基持力层代表性剖面1人行过街天桥旋挖桩、冲孔机中风化砾岩1-42人行过街天桥两端人行楼梯旋挖桩、冲孔桩中风化砾岩1-43.6地基均匀性及稳定性评价 12地基均匀性评价：拟建建

32、(构)筑物持力层为中风化砾岩,分布稳定，为低压缩性层，厚度均匀，因此，拟建场地以中风化砾岩作为基础持力层时为均匀地基。地基稳定性评价：拟建建(构)筑物以中风化砾岩为基础持力层时，地基为均 匀地基。根据区域地质资料及本次详细勘察相关钻探、测试结果，拟建场地无断裂、 褶皱等构造；场地内未发现泥石流、滑坡、岩溶、崩塌等不良地质现象，拟建场地内 无可产生液化土层，即无需进行液化判别和处理。故地基稳定，场地基本稳定，建筑适宜性为较适宜。3.7成桩可行性及桩基施工对周围环境的影响3.7.1 旋挖桩根据钻探结果，旋挖桩适用于场地各岩土层钻进，均易于成桩。旋挖桩使用相对较普 遍，有较丰富的施工经验，承载力高。

33、旋挖机扭矩大，转速高，成孔效率高，适合在中风 化层中钻进。旋挖桩成桩质量有保证，施工迅速，且对工人人数要求不高，可节省很大的 人工费用。旋挖桩由于旋挖桩机钻进速度快，主要靠切土钻进，孔壁护壁差，特别在填土、 软土层、砂砾层塌孔和缩径容易发生，开挖时，可采用钢护筒进行护壁。旋挖桩桩底沉渣 较难控制，应采取有效措施，保证桩底沉渣厚度满足要求。旋挖桩施工时无振动、低噪音、污染小，对周边环境基本影响较小。3.7.2 冲孔桩根据钻探结果，冲孔桩适用于场地各岩土层钻进，均易于成桩。冲孔桩使用相对较普 遍，有较丰富的施工经验，承载力高。冲孔桩设备构造简单，适用范围广，操作方便，所 成孔壁较坚实、稳定，塌孔少

34、，不受施工场地限制，低噪音，无振动影响等。冲孔桩钻进 中可能会出现塌孔、斜孔等情况，需采取措施后方可继续施工。冲孔桩清底较困难，施工时应保证清底干净。冲孔桩桩基施工时存在泥浆污染问题，必须配备泥浆处理系统，防止泥浆和污水对环境造成污染。3.8地下水对(桩)基础设计和施工的影响本次勘察钻孔控制深度内，未见地下水，但后期会形成上层滞水的可能性，赋存于 粉质黏土中，上层滞水主要靠大气降水补给，蒸发排泄，其水位、水量受大气降水影响较大，分布受地形控制。3.9.1 根据临近场地勘察经验，场地内后期可能形成的地下水对混凝土结构具微腐蚀 性，对混凝土及钢筋混凝土结构中的钢筋具微腐蚀性。对桩基础材料腐蚀的防护

35、，设计请 按现行国家标准工业建筑防腐蚀设计标准 (GB/T50046-2018)和建筑防腐蚀工程施工质量验收标准 (GB/T50224-2018) 的有关规定执行。3.9.2 场地内后期可能形成的地下水长时间浸泡桩端及桩侧岩土，会降低其强度，对桩周及桩端会降低侧摩阻力及端阻力。应做好隔水及排水措施。3.9.3 本场地地下水类型主要为后期可能形成的上层滞水，赋存于粉质黏土中，水量一 般。采用桩基础时，当桩体穿过含水层，在施工期会引起临近区域地下水位下降，而桩身 处及附近地下水位上升(沿桩周渗水),最终不会稳定到施工前的稳定地下水状态，但会 形成一种新的地下水平衡状态。地下水对于非挤土的灌注桩而言

36、，地下水在富水季节时， 对桩基承载力有一定的影响，但枯水季节可能影响较小，建议在枯水季节施工。同时应考虑地下水对混凝土的现场浇灌的影响。3.9不良地质作用及特殊性岩土对(桩)基础设计和施工的影响场地内无既有的不良地质作用，对桩基有影响的特殊性岩土主要为强风化砾岩 、中风化砾岩。强风化砾岩、中风化砾岩具有遇水易软化，失水易崩裂的特性，故桩基施工时，基底应及时进行封闭并尽早浇筑。 133.10地基变形特征分析根据建筑地基基础设计规范 (GB50007-2011) 的规定，拟建建(构)筑物均应 按地基变形设计。拟建建(构)筑物具体沉降量请设计单位根据拟建建(构)筑物上部荷载分布的情况进行验算。3.1

37、1 桩基础检测、设计、施工注意事项3.11.1采用旋挖桩、冲孔桩应按规范要求进行桩基完整性检测。3.11.2根据规范要求，大口径桩基础施工时应逐桩进行桩底超前钻探，确认桩底 3倍桩径且不小于5m 内有无软弱夹层及岩溶等不良地质体，以确保桩端置于稳定的持力层中。3.11.3粉质黏土层因含水量的不同而强度会有所变化，含水量高时强度低而变成 可塑或软塑，含水量低时强度高而变成硬塑或坚硬，故在施工进行基础开挖时，要做好基坑内的降排水措施，同时保证基坑底部土层不受扰动。3.11.4建议先打试桩并进行静载试验，以确定成桩可能性、复核单桩承载力特征值等，满足设计要求后，再进行桩基础施工。3.11.5旋挖钻机

38、成孔对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥 浆护壁。如遇松散易坍塌地层，或有地下水分布，孔壁不稳定，可采用钢护筒进行护壁。旋挖桩施工时应进行二次清底，保证清底干净。3.11.6冲孔桩成孔后，应进行清孔。可使用底部带活门的钢抽渣筒，反复掏渣，将孔底沉渣清除干净。3.11.7当拟建建(构)筑物基础开挖到设计持力层时，应及时验槽、验桩确认，并及时清底、浇注砼垫层封底，以免持力层受扰动或长时间暴露、浸水而降低强度。3.11.8基础施工前且应查明场地内及场地周边地下管网的分布情况，并应采取相应的保护措施，以免造成损坏，杜绝盲目施工。4、 危险性较大的工程风险评价拟建工程无岩土地质相关危大工

39、程。5、 结论与建议5.1 拟建场地地形地貌相对较简单，地层岩性条件稳定，经查阅区域地质资料结 合本次勘查结果，本场地勘察深度范围内地质构造简单，未发现活动断裂、新构造运 动(地震)及大规模正在发育的岩溶等痕迹。本场地抗震设防烈度为6度。拟建场地 内无可产生液化土层，即无需进行液化判别和处理。拟建建筑场地为抗震一般地段。 场地内无边坡工程。本场地未发现采空区、地面沉降、滑坡，泥石流等不良地质作用和地质灾害。故地基稳定，场地基本稳定，建筑适宜性为较适宜。5.2根据勘察结果，参照建筑抗震设计规范 (GB5001-2010)2016 年版及中国 地震动参数区划图 (GB183062015), 拟建场

40、地抗震设防烈度为6度，设计基本地震 加速度值为0.05g, 设计地震分组为第一组，拟建场地为中硬场地土，建筑场地类别均为 类。拟建场地内无可液化地层。拟建场地无发震断裂。场地及场地附近无滑坡、滑 移、崩塌、塌陷、泥石流、采空区等不良地质作用，也不存在形成大规模滑坡、崩塌、 泥石流的地形条件和水文地质条件，地震时形成滑坡、崩塌、泥石流的可能性小。场地抗震设防烈度为6度，场地可不考虑软土震陷性。场地地震稳定性较好。5.3各拟建建筑物建议采用的基础型式、基础持力层选择见表8。5.4经调查场地及附近范围内无环境污染源存在。因此，根据岩土工程勘察规范 (GB50021-2001)(2009 年版)第12

41、章有关条文标准综合判定：该场地环境类型属于类，场地土层在干湿交替作用段和长期浸水段对混凝土结构具微腐蚀性，对钢筋混凝土 14结构中的钢筋具微腐蚀性。本次勘察钻孔控制深度内，未见地下水，但后期会形成上层 滞水的可能性，赋存于粉质黏土中，根据临近场地勘察经验，场地地下水在干湿交替作用段和长期浸水段对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。5.5建议对拟建建筑物在施工和使用期间一定期限内布置一定数量的监测点，对 拟建建筑物和邻近建筑物的沉降、变形等进行系统的监测工作，掌握建筑物的变形情况，预测建筑物的变形趋势。5.6基础施工时大口径桩应按规范要求逐桩进行桩底超前钻探，确认桩底3至5
