特大斜拉桥悬索桥质量资料桥面系.docx

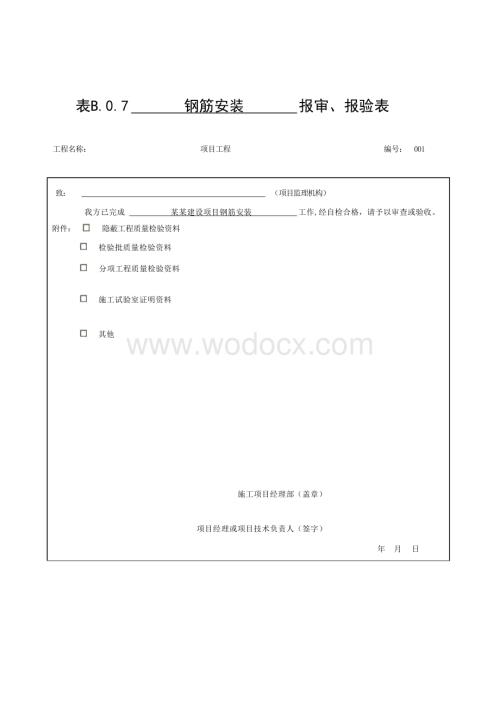

1、表B.0.7 钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 桥面系工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）：

2、项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在

3、海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1受力 钢筋 间距 （mm）两排以上排距5同排梁、板、拱肋及拱上建筑10(5）基础、锚碇、墩台身、墩柱202箍筋、构造钢筋、螺旋筋间距（mm）103钢筋骨架尺寸（mm）长10宽、高或直径54弯起钢筋位置（mm）205保护层厚度（mm）梁、板、拱肋及拱上建筑5基础、锚碇、墩台身、墩柱10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月

4、 日注： 1.小型构件的钢筋安装按总数抽查30。2.表中基础不包括混凝土桩基及地下连续墙。3.项次1括号中的数字适用于钢混组合梁桥面板的预制。表B.0.7 钢筋网 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋网 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋网分项工程质量检验

5、评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 桥面系工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋

6、应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1网的长、宽（mm）102网眼尺寸（mm）103网眼对角线差（mm）154网的安装位置（mm）平面内20平面外5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预制桩钢筋安装 报审

7、、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目预制桩钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。预制桩钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 桥面系工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单

8、位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性

9、物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）52箍筋、螺旋筋间距（mm）103保护层厚度（mm）54桩顶钢筋网片位置（mm）55桩尖纵向钢筋位置（mm）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日钻（挖）孔灌注桩、地下表B.0.7 连续墙钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）某某建设项目钻（挖）孔灌注桩、地下连续墙钢我方

10、已完成 筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钻（挖）孔灌注桩、地下连续墙钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 桥面系工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安

11、装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完

12、成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）102箍筋或螺旋筋间距（mm）203钢筋骨架外径或厚、宽（mm）104钢筋骨架长度（mm）1005钢筋骨架底端高程（mm）506保护层厚度（mm）+20，-10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7混凝土桥面板桥面防水层 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目混凝土桥面板桥面防水层 工作,经自检合格，请予以审查或验收

13、。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。混凝土桥面板桥面防水层分项工程质量检验评定表分项工程名称：所属分部工程名称：混凝土桥面板桥面防水层或钢桥面 板上的防水黏结层桥面系工程部位：（桩号、墩台号、孔号）所属单位工程： 项目工程某某建设项目施工单位：所属建设项目（合同段）： 项目工程分项工程编号：基本要求1 防水层材料之间应具有相容性，并应至少有不低于桥面沥青混

14、凝土铺装层使用年限的寿命，具有适应动荷载及混凝土桥面开裂时不损坏的性能。 2 混凝土与防水层的黏结面应坚实、平整、清洁、干燥，无垃圾、尘土、油污与浮浆，表面处理应满足设计要求。3 应按设计要求的工艺施工，施工环境条件应满足防水材料的要求。预计涂料表面在干燥前会下雨，则不应施工。施工过程中，严禁踩踏未干的防水层。防水层养护结 束后、桥面铺装完成前，行驶车辆不得在其上急转弯或紧急制动。4 防水层与泄水孔、护栏、路缘石等衔接处的防水构造应满足设计要求。5 卷材、胎体长度及宽度方向的搭接宽度应满足设计要求，不得出现横向通缝。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345

15、678910平均值、 代表值合格率(%)合格判定1防水涂层厚度（mm）满足设计要求；设计未要求时，平均厚度设计厚度， 85检查点的厚度设计厚度，最小厚度80%设计厚度用量（kg/m2）满足设计要求2防水层黏结强度（MPa）在合格标准内3混凝土黏结面含水率满足设计要求外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：对防水层厚度、用量，仅需检查其中之一，渗透性防水涂料检查用量，其他涂料在用测厚仪困难时，检查用量。表B.0.7钢桥面板上的防水黏结层 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢桥面板上的防水黏

16、结层 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢桥面板上的防水黏结层分项工程质量检验评定表分项工程名称：所属分部工程名称：混凝土桥面板桥面防水层或钢桥面 板上的防水黏结层桥面系工程部位：（桩号、墩台号、孔号）所属单位工程： 项目工程某某建设项目施工单位：所属建设项目（合同段）： 项目工程分项工程编号：基本要求1 钢桥面板应去除

17、锈迹、灰尘、油污和其他污物，无焊瘤、飞溅物和毛刺等，表面清洁、干燥，并在设计要求时间内进行防水黏结层的涂敷施工。 2 作业环境温度和湿度等条件应符合黏结层施工的要求。3 防水层与泄水孔、护栏、路缘石等衔接处的防水构造应满足设计要求。4 防水黏结层材料的加热温度和洒布温度应满足设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1钢桥面板清洁度满足设计要求2粗糙度Rz(m）满足设计要求，设计未要求时 60100m3防水 黏结层厚度（mm）满足设计要求；设计未要求时，平均厚度设计厚度， 85检查点的厚度设计厚度，

18、最小厚度80设计厚度满足设计要求4黏结层与钢桥板底漆间 结合力（MPa）设计值外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：对防水黏结层厚度、质量，仅需检查其中之一，用测厚仪检查困难时检查用量。表B.0.7 水泥混凝土桥面铺装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目水泥混凝土桥面铺装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项

19、目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。水泥混凝土桥面铺装分项工程质量检验评定表混凝土桥面板桥面铺装或钢桥面板分项工程名称： 上沥青混凝土铺装 工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属分部工程名称： 桥面系 所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 水泥混凝土桥面应符合JTG F80/1-2017标准第7.2.1条的规定，沥青混凝土桥面应符合JTG F80/1-2017标准第7.3.1条的规定。 2 桥面泄水孔进水口附近的铺装应有利于桥面积水和渗入水的排除，泄水孔数量不

20、得少于设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定高速公路一级公路其他公路12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2厚度（mm）+10，-53平整度（mm）1.322.0IRI（m/km）2.23.3最大间隙h（mm）354横坡(%)0.150.255抗滑构造深度（mm）0.71.10.50.9外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注： 1.表中为平整度仪测定的标准差； IRI为国际平整度指数；h为3m直尺与面层的最大间隙。2.小桥（中桥视情况）可并入路面进行检验

21、。表B.0.7 沥青混凝土桥面铺装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目沥青混凝土桥面铺装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。沥青混凝土桥面铺装分项工程质量检验评定表混凝土桥面板桥面铺装或钢桥面板分项工程名称： 上沥青混凝土铺装 工程部位：（桩号、墩台号、孔号）

22、 某某建设项目 所属建设项目（合同段）： 项目工程所属分部工程名称： 桥面系 所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 水泥混凝土桥面应符合JTG F80/1-2017标准第7.2.1条的规定，沥青混凝土桥面应符合JTG F80/1-2017标准第7.3.1条的规定。 2 桥面泄水孔进水口附近的铺装应有利于桥面积水和渗入水的排除，泄水孔数量不得少于设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定高速公路一级公路其他公路12345678910平均值、 代表值合格率(%)合格判定1压实度试验室标准密度的90（*98%) 最大理论密度的92（*94

23、%)试验段密度的98（*99%)2厚度（mm）+10，-53平整度（mm）1.22.5IRI（m/km）2.04.2最大间隙h（mm）54渗水系数（mL/min）满足设计要求；设计未要求时， SMA铺 装120，其他2005横坡(%)0.30.56抗滑构造深度（mm）满足设计要求外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注： 1.表中压实度，高速公路、 一级公路应选用2个标准评定，以合格率低的作为评定结果；其他等级公路选用1个标准进行评定。带*号者是指SMA路面。2.表中为平整度仪测定的标准差； IRI为国际平整度指数；h为3m直尺与面层的最大间隙。3

24、.小桥（中桥视情况）可并入路面进行检验。4.当沥青混合料、施工工艺与路面相同时，压实度、渗水系数可并入路面进行检验，压实度可在路面上取芯。表B.0.7复合桥面水泥混凝土铺装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目复合桥面水泥混凝土铺装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一

25、份。复合桥面水泥混凝土铺装分项工程质量检验评定表分项工程名称：所属分部工程名称：混凝土桥面板桥面铺装或钢桥面板 上沥青混凝土铺装桥面系工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程：项目工程施工单位：分项工程编号：基本要求1 水泥混凝土桥面应符合JTG F80/1-2017标准第7.2.1条的规定，沥青混凝土桥面应符合JTG F80/1-2017标准第7.3.1条的规定。 2 桥面泄水孔进水口附近的铺装应有利于桥面积水和渗入水的排除，泄水孔数量不得少于设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定123456789

26、10平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2厚度（mm）+10，-53平整度（mm）54横坡(%)0.15外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：复合桥面的沥青混凝土面层按表8.12.2-2检查。钢桥面板上摊铺式沥青混表B.0.7 凝土铺装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢桥面板上摊铺式沥青混凝土铺装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章

27、）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢桥面板上摊铺式沥青混凝土铺装分项工程质量检验评定表分项工程名称：所属分部工程名称：混凝土桥面板桥面铺装或钢桥面板 上沥青混凝土铺装桥面系工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程：项目工程施工单位：分项工程编号：基本要求1 各种矿料和沥青用量及各种材料和沥青混合料的加热温度，碾压温度应满足设计要求并符合施工技术规范的规定。2 拌和后的沥青混合料应均匀一致，无花白、粗细料分离和结团成块现象。3 桥面泄水孔进水口附近的
