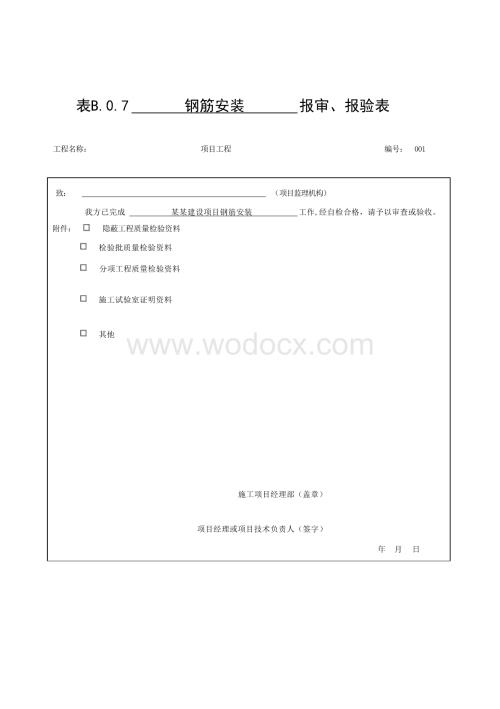

1、表B.0.7 钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚体工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项

2、目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海

3、水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1受力 钢筋 间距 （mm）两排以上排距5同排梁、板、拱肋及拱上建筑10(5）基础、锚碇、墩台身、墩柱202箍筋、构造钢筋、螺旋筋间距（mm）103钢筋骨架尺寸（mm）长10宽、高或直径54弯起钢筋位置（mm）205保护层厚度（mm）梁、板、拱肋及拱上建筑5基础、锚碇、墩台身、墩柱10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月

4、日注： 1.小型构件的钢筋安装按总数抽查30。2.表中基础不包括混凝土桩基及地下连续墙。3.项次1括号中的数字适用于钢混组合梁桥面板的预制。表B.0.7 钢筋网 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋网 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋网分项工程质量检验评

5、定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚体工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安

6、装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1网的长、宽（mm）102网眼尺寸（mm）103网眼对角线差（mm）154网的安装位置（mm）平面内20平面外5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预制桩钢筋安装 报审、报

7、验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目预制桩钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。预制桩钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚体工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程

8、： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影

9、响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）52箍筋、螺旋筋间距（mm）103保护层厚度（mm）54桩顶钢筋网片位置（mm）55桩尖纵向钢筋位置（mm）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日钻（挖）孔灌注桩、地下表B.0.7 连续墙钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）某某建设项目钻（挖）孔灌注桩、地下连续墙钢我方已完成

10、 筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钻（挖）孔灌注桩、地下连续墙钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚体工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合

11、下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混

12、凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）102箍筋或螺旋筋间距（mm）203钢筋骨架外径或厚、宽（mm）104钢筋骨架长度（mm）1005钢筋骨架底端高程（mm）506保护层厚度（mm）+20，-10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预应力锚固体系制作 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目预应力锚固体系制作 工作,经自检合格，请予以审查或验收。附件： 隐

13、蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。预应力锚固体系制作分项工程质量检验评定表分项工程名称： 锚碇锚固系统制作工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 锚体所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 杆件制作前应进行焊接工艺评定，评定结果应符合相关技术规范的规定，并制定实施性焊接施工工艺。2 拉

14、杆、连接平板、连接筒、螺母的氧化、调质处理应满足设计要求。3 组成刚架的杆件、锚杆、锚梁的零件加工尺寸和刚架的预拼装精度应满足设计要求，并符合有关技术规范的规定，经验收认可后方可进行下一道工序。 4 在批量生产前，应按设计要求的抽样方法与频率，对拉杆、连接器进行强度试验和疲劳试验，试验结果应满足设计要求。5 构件涂装防护应符合JTG F80/1-2017标准第8.9.3条的规定。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1连接平板拉杆孔至锚固孔中心距（mm）0.52主要孔径（mm）1.0，0.03孔轴线与顶、底

15、面的垂直度()0.34顶、底面平行度（mm）0.45板厚（mm）1.0，0.06连接套筒轴线与顶、底面的垂直度()0.37顶、面底平行度（mm）0.258壁厚（mm）1.0，0.09拉杆同轴度（mm）0.110拉杆、连接平板、连接筒、螺母探伤满足设计要求外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 钢架锚固体系制作 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目钢架锚固体系制作 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验

16、室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢架锚固体系制作分项工程质量检验评定表分项工程名称： 锚碇锚固系统制作工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 锚体所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 杆件制作前应进行焊接工艺评定，评定结果应符合相关技术规范的规定，并制定实施性焊接施工工艺。2 拉杆、连接平板、连接筒、螺母的氧化、调质处理应满足设计要求。3 组成刚架的

17、杆件、锚杆、锚梁的零件加工尺寸和刚架的预拼装精度应满足设计要求，并符合有关技术规范的规定，经验收认可后方可进行下一道工序。 4 在批量生产前，应按设计要求的抽样方法与频率，对拉杆、连接器进行强度试验和疲劳试验，试验结果应满足设计要求。5 构件涂装防护应符合JTG F80/1-2017标准第8.9.3条的规定。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1锚杆、锚梁断面尺寸（mm）1.52杆件长度（mm）满足设计要求，设计 未要求时33锚杆、锚梁连接部位翼板平面度（mm）0.54锚杆、锚梁弯曲（mm）35锚杆、锚梁

18、扭曲（mm）满足设计要求，设计 未要求时36焊缝尺寸满足设计要求7焊缝探伤外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预应力锚固系统安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目预应力锚固系统安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机

19、构、施工单位各一份。预应力锚固系统安装分项工程质量检验评定表分项工程名称： 锚碇锚固系统制作工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 锚体所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 锚固系统应有合格证书，经验收合格后方可安装。2 钢架锚固系统应安装牢固，在浇筑混凝土时不产生扰动、变位。3 预应力锚固系统锚垫板与孔道轴线垂直，混凝土达到设计要求的强度和龄期后方可按规定程序进行张拉。4 应按设计要求进行防护处理。5 焊接及高强螺栓连接应符合JTG F80/1-2017标准第8.9.2条的相关规定。实 测 项 目项次检查项目

20、规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1锚面孔道中心坐标偏差（mm）102前锚面孔道角度()0.23连接平板轴线偏位（mm）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 钢架锚固系统安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目钢架锚固系统安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签

21、字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢架锚固系统安装分项工程质量检验评定表分项工程名称： 锚碇锚固系统制作工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 锚体所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 锚固系统应有合格证书，经验收合格后方可安装。2 钢架锚固系统应安装牢固，在浇筑混凝土时不产生扰动、变位。3 预应力锚固系统锚垫板与孔道轴线垂直，混凝土达到设计要求的强度和龄期后方可按规定程序进行张拉。4 应按设计要求进行防护处理。5

22、焊接及高强螺栓连接应符合JTG F80/1-2017标准第8.9.2条的相关规定。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1钢架中心线偏位（mm）202安装锚杆之平联高差（mm）+5，-23锚杆坐标（mm）纵10横5竖直54焊缝尺寸（mm）满足设计要求5焊缝探伤6高强螺栓扭矩（Nm）10%外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 锚碇混凝土块体 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目锚碇混凝土块体

23、 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。锚碇混凝土块体分项工程质量检验评定表分项工程名称： 锚碇混凝土块体所属分部工程名称： 锚体工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 地基承载力应满足设计要求。2 先后浇筑的混凝土层间

24、预埋钢筋的规格、长度、数量、间距及表面处理应满足设计要求，并符合施工技术规范的规定。3 水化热产生的混凝土内最高温度及内外表温差应控制在允许范围内。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2轴线偏位（mm）基础20槽口103平面尺寸（mm）304基底高程（mm）土质50石质+50，-2005顶面高程（mm）满足设计要求，设计 未要求时56预埋件位置（mm）7平整度（mm）8外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 隧道锚

25、的混凝土锚塞体 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目隧道锚的混凝土锚塞体 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。隧道锚的混凝土锚塞体分项工程质量检验评定表分项工程名称： 隧道锚的混凝土锚塞体工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工

26、程所属分部工程名称： 锚体所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 应对混凝土抗渗性能和微膨胀性能进行检测，结果应满足设计要求。2 水化热产生的混凝土内最高温度及内外表温差应控制在允许范围内。3 锚塞体混凝土与洞身周边应紧密结合，若出现缝隙，应按设计文件进行处理并符合要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格范围内2前、后锚面中心纵向坐标（mm）503前、后锚面倾角()0.54预埋件位置（mm）满足设计要求，设计 未要求时5外观质量质量保证资料工程质量等级评定检验负责人：
