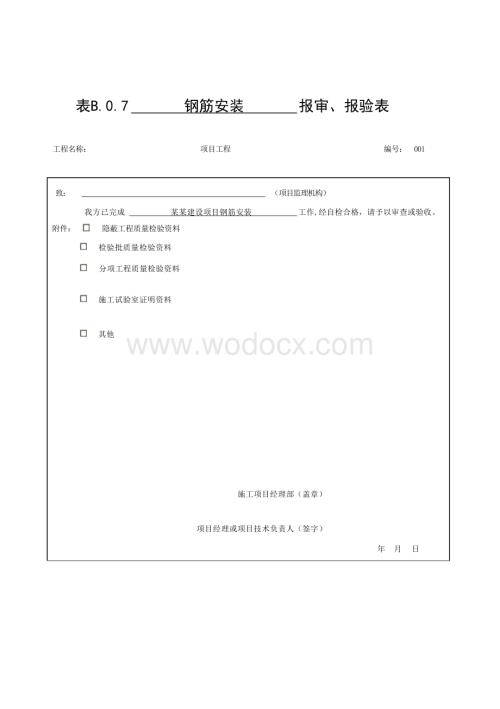

1、表B.0.7 钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）：

2、 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，

3、在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1受力 钢筋 间距 （mm）两排以上排距5同排梁、板、拱肋及拱上建筑10(5）基础、锚碇、墩台身、墩柱202箍筋、构造钢筋、螺旋筋间距（mm）103钢筋骨架尺寸（mm）长10宽、高或直径54弯起钢筋位置（mm）205保护层厚度（mm）梁、板、拱肋及拱上建筑5基础、锚碇、墩台身、墩柱10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年

4、月 日注： 1.小型构件的钢筋安装按总数抽查30。2.表中基础不包括混凝土桩基及地下连续墙。3.项次1括号中的数字适用于钢混组合梁桥面板的预制。表B.0.7 钢筋网 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋网 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋网分项工程质量检

5、验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）

6、钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1网的长、宽（mm）102网眼尺寸（mm）103网眼对角线差（mm）154网的安装位置（mm）平面内20平面外5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预制桩钢筋安装

7、报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目预制桩钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。预制桩钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程

8、所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受

9、侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）52箍筋、螺旋筋间距（mm）103保护层厚度（mm）54桩顶钢筋网片位置（mm）55桩尖纵向钢筋位置（mm）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日钻（挖）孔灌注桩、地下表B.0.7 连续墙钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）某某建设项目钻（挖）孔灌注桩、地下连续墙

10、钢我方已完成 筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钻（挖）孔灌注桩、地下连续墙钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋

11、加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模

12、板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）102箍筋或螺旋筋间距（mm）203钢筋骨架外径或厚、宽（mm）104钢筋骨架长度（mm）1005钢筋骨架底端高程（mm）506保护层厚度（mm）+20，-10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 混凝土扩大基础 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目混凝土扩大基础 工作,经自检合格，请予以审查或验收。附

13、件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。混凝土扩大基础分项工程质量检验评定表分项工程名称： 混凝土扩大基础所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程：项目工程施工单位：分项工程编号：基本要求1 基底处理及地基承载力应满足设计要求。2 地基超挖后严禁回填虚土。实 测 项 目项次检查项目规

14、定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2平面尺寸（mm）503基础底面高程（mm）土质50石质+50，-2004基础顶面高程（mm）305轴线偏位（mm）25外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 钻孔灌注桩 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钻孔灌注桩 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他

15、施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钻孔灌注桩分项工程质量检验评定表分项工程名称： 钻孔灌注桩所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 成孔后应清孔，并测量孔径、孔深、孔位和沉淀厚度，确认满足设计要求并符合施工技术规范规定后，方可灌注水下混凝土。 2 水下混凝土应连续灌注，灌注时钢筋笼不应上浮。3 嵌入承台的锚固钢筋长度不

16、得小于设计要求的锚固长度。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率 (%)合格判定1混凝土强度（MPa）在合格标准内2桩位（mm）群桩100排架桩503孔深（m）设计值4孔径（mm）设计值5钻孔倾斜度（mm）1S，且5006沉淀厚度（mm）满足设计要求7桩身完整性每桩均满足设计要求；设计未要求时， 每桩不低于类外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：S为桩长，计算规定值或允许偏差时以mm计。表B.0.7 灌注桩桩底压浆 报审、报验表工程名称： 项目工程 编号： 001致： （

17、项目监理机构）我方已完成 某某建设项 目灌注桩桩底压浆 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。灌注桩桩底压浆分项工程质量检验评定表分项工程名称： 灌注桩桩底压浆所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本

18、要求1 应通过试验确定压浆相关参数，并制定压浆方案。2 压浆机械设备、压浆管路、接头及阀门等应进行耐压检验，检验结果应满足压浆方案要求。3 应在桩底混凝土凝固前及时冲开压浆阀，并按设计要求和施工技术规范规定进行压浆操作。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1浆体强度（MPa）在合格标准内2压浆终止压力值（MPa）满足压浆方案要求3压浆量（L）满足压浆方案要求4稳压时间（min）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 地下连续墙 报审、报验表工程名

19、称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目地下连续墙 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。地下连续墙分项工程质量检验评定表分项工程名称： 地下连续墙所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单

20、位： 分项工程编号：基本要求1 每一槽段成槽后应清底，并测量槽深、槽宽及倾斜度，满足设计要求并符合施工技术规范规定后，方可灌注水下混凝土。2 水下混凝土应连续灌注，灌注时钢筋骨架不应上浮。3 无损和取芯检测数量及结果应符合设计要求。4 槽段接头形式和质量应符合设计要求，墙体接头不应出现夹渣、松散、间隔灌注时接头处不应出现漏水、漏浆。5 相邻两槽段墙体中心线在任一深度的偏差值不得超过墙厚的1/10。6 接头的接轨形式应符合设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2轴线

21、位置（mm）303倾斜度（mm）0.5H4沉淀厚度满足设计要求5槽深（mm）设计值6槽宽（mm）设计值外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：H为墙高，以mm计。表B.0.7 沉井 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目沉井 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本

22、表一式二份，项目监理机构、施工单位各一份。沉井分项工程质量检验评定表分项工程名称： 沉井所属分部工程名称： 锚碇基础工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 沉井下沉应在井壁混凝土达到规定强度后进行。浮式沉井在下水、浮运前，应进行水密性试验。2 沉井接高时，各节的竖向中轴线应与第一节竖向中轴线相重合。接高前应纠正沉井的倾斜。3 沉井下沉到设计高程时，应检查基底，确认满足设计要求后方可封底。4 沉井下沉中出现开裂，应查明原因，进行处理后方可继续下沉。实 测 项 目项次检查项目规定值或允许偏差实

23、测值或实测偏差值质量评定12345678910平均值、 代表值合格率 (%)合格判定1混凝土强度（MPa）在合格标准内2沉井平面尺寸（mm）长、宽0.5B，B24m时120半径0.5R，R12m时60非圆形沉井对角线差对角线长度的1%, 最大180mm3井壁厚度（mm）混凝土+40，-30钢壳和钢筋混凝土154顶面高程（mm）305沉井刃脚高程（mm）满足设计要求6中心偏位（纵、横向）（mm）一般H/100浮式H/100+2507竖直度（mm）H/100外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：B为边长；R为半径；H为井高，计算规定值或允许偏差时以

24、mm计。表B.0.7沉井、钢围堰混凝土封底 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目沉井、钢围堰混凝土封底 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。沉井、钢围堰混凝土封底分项工程质量检验评定表分项工程名称： 沉井、钢围堰混凝土封底工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 锚碇基础所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 基底清理应满足设计要求，检查合格后方可浇筑水下混凝土封底。2 水下混凝土应按要求一次浇筑完成，围壁处不得出现空洞，不得渗漏水。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2基底高程（mm）0， -2003顶面高程（mm）50外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日
