特大斜拉桥悬索桥质量资料结构浇筑.docx

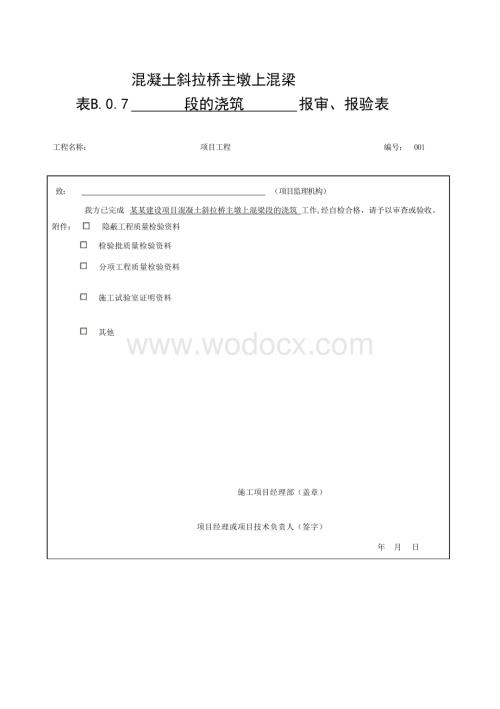

1、混凝土斜拉桥主墩上混梁表B.0.7 段的浇筑 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目混凝土斜拉桥主墩上混梁段的浇筑 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。混凝土斜拉桥主墩上混梁段的浇筑分项工程质量检验评定表分项工程名称： 混凝土斜拉桥主墩上梁段的浇筑所属分部工程名称：

2、加劲梁浇筑工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 支架和模板的强度、刚度、稳定性应符合施工技术规范的规定。2 施工过程中，梁体不得出现宽度超过设计要求和相关规范规定的受力裂缝。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2轴线偏位（mm）L/100003顶面高程（mm）104断面尺寸 （mm）高度+5，-10顶宽30底宽或肋间宽20顶、底、腹板厚或肋宽+10，05横坡(%)0

3、.156预埋件位置（mm）57平整度（mm）8外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：L为跨径，计算规定值或允许偏差时以mm计。表B.0.7混凝土斜拉桥的悬臂浇筑 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目混凝土斜拉桥的悬臂浇筑 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本

4、表一式二份，项目监理机构、施工单位各一份。混凝土斜拉桥的悬臂浇筑分项工程质量检验评定表分项工程名称： 混凝土斜拉桥梁的悬臂施工工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 加劲梁浇筑所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 斜拉索、锚具及附属件应经质量验收合格后方能在工地上架设使用。2 千斤顶及油压表等斜拉索张拉工具应配套标定和使用，并不得超过标定期限使用。3 穿索前锚索孔道不得存在毛刺。4 施工过程中应对索力、高程、塔柱变形及环境温度进行观测。5 悬臂施工梁段前，应对0号块件的高程、桥轴线作详细复核，满足设计要求后方可

5、进行悬臂梁段的施工。6 悬臂施工应对称进行，斜拉索张拉的次数、量值和顺序应按设计要求及施工控制的要求进行。7 合龙段两侧的高差应在设计允许的范围内。8 梁体不得出现宽度超过设计要求和相关规范规定的受力裂缝。9 施工过程中，当索力和高程超过设计允许偏差时，应按施工控制的要求进行调整。10 接头的形式、位置、结合面处理及胶结材料的性能和质量应满足设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2轴线偏位 （mm）L100m10L100mL/100003断面尺寸 （mm）高度+5

6、，-10顶宽30底宽或肋间宽20顶、底、腹板厚或肋宽+10，04索力（kN）允许满足设计和施工控制要求极值满足设计和施工控制要求，未要求 时最大偏差10%设计值5梁锚固点或梁顶高程（mm）梁段满足施工控制要求合拢后L100m20L100mL/50006塔顶偏移（mm）满足设计及施工控制要求，未要求 时纵向30，横向207横坡(%)0.158斜拉索锚面锚点坐标（mm）2锚面角度()0.59预埋件位置（mm）510平整度（mm）811相邻梁段间错台（mm）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注： 1.L为跨径，计算规定值或允许偏差时以mm计。2.项

7、次4、8仅设置斜拉索的梁段检查。3.项次6仅合龙段检查。表B.0.7混凝土斜拉桥的悬臂拼装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目混凝土斜拉桥的悬臂拼装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。混凝土斜拉桥的悬臂拼装分项工程质量检验评定表分项工程名称： 混凝土斜拉桥梁的悬

8、臂施工工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 加劲梁浇筑所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 斜拉索、锚具及附属件应经质量验收合格后方能在工地上架设使用。2 千斤顶及油压表等斜拉索张拉工具应配套标定和使用，并不得超过标定期限使用。3 穿索前锚索孔道不得存在毛刺。4 施工过程中应对索力、高程、塔柱变形及环境温度进行观测。5 悬臂施工梁段前，应对0号块件的高程、桥轴线作详细复核，满足设计要求后方可进行悬臂梁段的施工。6 悬臂施工应对称进行，斜拉索张拉的次数、量值和顺序应按设计要求及施工控制的要求进行。7 合龙段两侧

9、的高差应在设计允许的范围内。8 梁体不得出现宽度超过设计要求和相关规范规定的受力裂缝。9 施工过程中，当索力和高程超过设计允许偏差时，应按施工控制的要求进行调整。10 接头的形式、位置、结合面处理及胶结材料的性能和质量应满足设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1合龙段混凝土强度（MPa）在合格标准内2轴线偏位 （mm）L100m10L100mL/100003索力（kN）允许满足设计和施工控制要求极值满足设计和施工控制要求，未要求 时最大偏差10%设计值4梁锚固点或梁顶高程（mm）梁段满足施工控制

10、要求合拢后L100m20L100mL/50005塔顶偏位（mm）满足设计和施工控制要求，未要求 时纵向30，横向206相邻梁段间错台（mm）3外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注： 1.L为跨径，计算规定值或允许偏差时以mm计。2.项次3仅设置斜拉索的梁段检查。3.项次5仅合龙段检查。组合梁斜拉桥钢梁段悬臂表B.0.7 拼装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目组合梁斜拉桥钢梁段悬臂拼装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检

11、验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。组合梁斜拉桥钢梁段悬臂拼装分项工程质量检验评定表分项工程名称： 组合斜拉桥的混凝土板工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 加劲梁浇筑所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 钢箱梁段、斜拉索、锚具及附属件应验收合格后方能在工地架设安装。2 工地安装焊缝应进行焊接工艺评定，评定结果应符合相关技术规范的规定，

12、并制定实施性焊接施工工艺。3 同一部位的焊缝返修不能超过两次，返修后的焊缝应按原质量标准进行复验，并且合格。4 高强螺栓连接摩擦面的抗滑移系数应对随梁发送的试板进行检验，检验结果应满足设计要求。5 安装时，摩擦面应干燥、整洁，间隙处理应符合相关技术规范规定。6 千斤顶及油压表等斜拉索张拉工具应配套标定和使用，并不得超过标定期限使用。7 施工过程中应对索力、高程、塔柱变形及环境温度进行观测。当索力和高程超过设计允许偏差时，应按施工控制的要求进行调整。 8 悬臂施工时应按设计要求对称进行。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格

13、率(%)合格判定1轴线偏位 （mm）L200m10L200mL/200002相邻节段间对接错边（mm）23索力（kN）满足设计和施工控制要求4梁锚固点高 程或梁顶高 程（mm）梁段满足施工控制要求两主梁高差105塔顶偏位（mm）满足设计及施工控制要求；未要求 时，纵向30，横向206焊缝尺寸（mm）满足设计要求7焊缝探伤8高强螺栓扭矩（Nm）10%外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注： 1.L为跨径，计算规定值或允许偏差时以mm计。2.项次5仅合龙段检查。表B.0.7 组合梁斜拉桥混凝土板 报审、报验表工程名称： 项目工程 编号： 001致：

14、（项目监理机构）我方已完成 某某建设项目组合梁斜拉桥混凝土板 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。组合梁斜拉桥混凝土板分项工程质量检验评定表分项工程名称： 组合斜拉桥的混凝土板工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 加劲梁浇筑所属单位工程： 项目工程 施工单位：分

15、项工程编号：基本要求1 混凝土板的浇筑或安装程序应满足设计要求。2 施工过程中，当索力和高程超过设计允许偏差时，应按施工控制的要求进行调整。3 混凝土浇筑前，应清除连接件和钢板上的锈蚀、污垢，表面应清洁。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2混凝土板尺寸（mm）厚+10，0宽303预制板安装偏位（mm）54索力（kN）允许满足设计和施工控制要求极值满足设计和施工控制要求，且最大 偏差10设计值5高程（mm）L200m20L200mL/100006横坡(%)0.15外观质量

16、质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注： 1.L为跨径，计算规定值或允许偏差时以mm计。2.实际工程中未涉及的项目不检查。表B.0.7 主索鞍安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目主索鞍安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各

17、一份。主索鞍安装分项工程质量检验评定表分项工程名称： 索鞍安装所属分部工程名称： 安装工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程：项目工程施工单位：分项工程编号：基本要求1 索鞍成品应按设计要求和有关技术规范的规定验收合格后方可安装。2 应按设计要求放置底板，其表面应平整，与索鞍支承板密贴。3 索鞍安装前应进行全面检查，不得出现损伤。索槽内部应清洁，不应粘有油脂或油漆等材料。4 索鞍就位后应锁定牢固。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1最终偏位（mm）

18、顺桥向满足设计要求横桥向102底板高程（mm）+20，03底板四角高差（mm）24高强螺栓扭矩10%外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 散索鞍安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目散索鞍安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项

19、目监理机构、施工单位各一份。散索鞍安装分项工程质量检验评定表分项工程名称： 索鞍安装所属分部工程名称： 安装工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 索鞍成品应按设计要求和有关技术规范的规定验收合格后方可安装。2 应按设计要求放置底板，其表面应平整，与索鞍支承板密贴。3 索鞍安装前应进行全面检查，不得出现损伤。索槽内部应清洁，不应粘有油脂或油漆等材料。4 索鞍就位后应锁定牢固。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%

20、)合格判定1底板轴线纵、横向偏位（mm）52底板中心高程（mm）53底板高差（mm）24散索鞍竖向倾斜角满足设计要求外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 主缆架设 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目主缆架设 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表

21、一式二份，项目监理机构、施工单位各一份。主缆架设分项工程质量检验评定表分项工程名称： 主缆架设所属分部工程名称： 安装工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 索股成品应有合格证，应按设计要求和有关技术规范的规定验收合格后方可架设。2 索股入鞍、入锚位置应满足设计要求，架设时索股不得弯折、扭转和散开。3 索股锚固应与锚板正交，锚头锁定应牢固。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1索股 高程 （mm）基准

22、中跨L/20000边跨L/10000上、下游高差10一般相对于基准索股+10，-52锚跨索股力偏差满足设计要求，设计未要求时3%3主缆空隙率(%)24主缆直径不圆度(%)2外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：L为中跨跨径，计算规定值或允许偏差时以mm计。表B.0.7 索夹安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目索夹安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项

23、目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。索夹安装分项工程质量检验评定表分项工程名称： 索夹和吊索安装所属分部工程名称： 安装工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 螺栓紧固设备应标定，按设计要求和有关技术规范的规定分阶段检测螺杆中的拉力。2 索夹内表面和索夹处主缆表面应按设计要求进行处理，安装时清洁、干燥。3 锚头应锁定牢固。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值

24、质量评定12345678910平均值、 代表值合格率(%)合格判定1索夹偏位顺缆向（mm）10偏转角()0.52螺杆紧固力（kN）满足设计要求外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 吊索安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目吊索安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。吊索安装分项工程质量检验评定表分项工程名称： 索夹和吊索安装所属分部工程名称： 安装工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 螺栓紧固设备应标定，按设计要求和有关技术规范的规定分阶段检测螺杆中的拉力。2 索夹内表面和索夹处主缆表面应按设计要求进行处理，安装时清洁、干燥。3 锚头应锁定牢固。实 测 项 目项次
