特大斜拉桥悬索桥质量资料辅助墩.docx

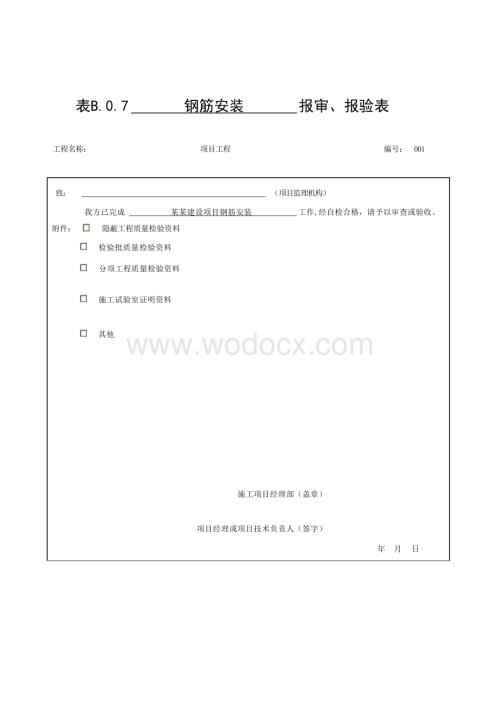

1、表B.0.7 钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）：

2、项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在

3、海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1受力 钢筋 间距 （mm）两排以上排距5同排梁、板、拱肋及拱上建筑10(5）基础、锚碇、墩台身、墩柱202箍筋、构造钢筋、螺旋筋间距（mm）103钢筋骨架尺寸（mm）长10宽、高或直径54弯起钢筋位置（mm）205保护层厚度（mm）梁、板、拱肋及拱上建筑5基础、锚碇、墩台身、墩柱10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月

4、 日注： 1.小型构件的钢筋安装按总数抽查30。2.表中基础不包括混凝土桩基及地下连续墙。3.项次1括号中的数字适用于钢混组合梁桥面板的预制。表B.0.7 钢筋网 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钢筋网 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢筋网分项工程质量检验

5、评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋

6、应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1网的长、宽（mm）102网眼尺寸（mm）103网眼对角线差（mm）154网的安装位置（mm）平面内20平面外5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预制桩钢筋安装 报审

7、、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目预制桩钢筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。预制桩钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单

8、位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性

9、物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）52箍筋、螺旋筋间距（mm）103保护层厚度（mm）54桩顶钢筋网片位置（mm）55桩尖纵向钢筋位置（mm）5外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日钻（挖）孔灌注桩、地下表B.0.7 连续墙钢筋安装 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）某某建设项目钻（挖）孔灌注桩、地下连续墙钢我方

10、已完成 筋安装 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钻（挖）孔灌注桩、地下连续墙钢筋安装分项工程质量检验评定表分项工程名称： 钢筋加工及安装所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1.钢筋加工及安

11、装应符合下列基本要求：1）钢筋安装应保证设计要求的钢筋根数。2）钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。 3）钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。4）受力钢筋表面不得有裂纹及其他损伤。5）钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。6）钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。2.任一点的保护层厚度不得有超过表中数值1.5倍的允许偏差，在海水或受侵蚀性物质影响的环境中保护层厚度的偏差不应出现负值。保护层厚度应在模板安装完

12、成后 混凝土浇筑前检查。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1主筋间距（mm）102箍筋或螺旋筋间距（mm）203钢筋骨架外径或厚、宽（mm）104钢筋骨架长度（mm）1005钢筋骨架底端高程（mm）506保护层厚度（mm）+20，-10外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 钢丝、钢绞线先张法 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目钢丝、 钢绞线先张法 工作,经自检合格，请予以审查或验收。

13、附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钢丝、钢绞线先张法分项工程质量检验评定表分项工程名称： 预应力筋加工和张拉工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 辅助墩所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 预应力束中的钢丝、钢绞线应顺直，不得有缠绞、扭结现象，表面不得有损伤。2 单根钢绞

14、线不得断丝，单根钢筋不得断筋或滑移。3 同一截面预应力筋接头面积应不超过预应力筋总面积的25，接头质量应符合施工技术规范的规定。4 预应力筋张拉或放张时混凝土强度和龄期应满足设计要求，应按设计要求的张拉顺序进行操作。5 预应力钢丝采用镦头锚时，镦头应圆整，不得有斜歪或破裂现象。6 管道应安装牢固，接头密合，弯曲圆顺。锚垫板平面应与孔道轴线垂直。7 张拉设备应配套标定和使用，并不得超过标定期限使用。8 锚固后预应力筋应采用机械切割，外露长度符合设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率 (%)合格判定1镦头钢丝同束长

15、度相对差（mm）L20mL/5000及56mL20mL/3000及5L6m22张拉应力值满足设计要求3张拉伸长率满足设计要求，设计未要求时6%4同一构件内断丝根数不超过钢丝总数的百分数1%5预应力筋张拉后在横断面上的坐标（mm）56无黏结段长度（mm）10外观质量质量保证资料工程质量等级评定检验负责人：检测：记录：复核：注：L为钢束长度，计算规定值或允许偏差时以mm计。表B.0.7 后张法 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目后张法 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资

16、料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。后张法分项工程质量检验评定表分项工程名称： 预应力筋加工和张拉工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 辅助墩所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 预应力束中的钢丝、钢绞线应顺直，不得有缠绞、扭结现象，表面不得有损伤。2 单根钢绞线不得断丝，单根钢筋不得断筋或滑移。3 同一截面预应力筋接头面积应不超过预应力筋

17、总面积的25，接头质量应符合施工技术规范的规定。4 预应力筋张拉或放张时混凝土强度和龄期应满足设计要求，应按设计要求的张拉顺序进行操作。5 预应力钢丝采用镦头锚时，镦头应圆整，不得有斜歪或破裂现象。6 管道应安装牢固，接头密合，弯曲圆顺。锚垫板平面应与孔道轴线垂直。7 张拉设备应配套标定和使用，并不得超过标定期限使用。8 锚固后预应力筋应采用机械切割，外露长度符合设计要求。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1管道坐标 （mm）梁长方向30梁宽方向10梁高方向102管道间距 （mm）同排10上下层103张

18、拉应力值满足设计要求4张拉伸长率满足设计要求，设计未要求时6%5断丝滑丝数每束1根，且每断面总数不超过钢丝总数 的1；钢筋：不允许外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 预应力管道压浆及封锚 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目预应力管道压浆及封锚 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专

19、业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。预应力管道压浆及封锚分项工程质量检验评定表分项工程名称： 预应力管道压浆所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 浆体的各项技术性能应符合施工技术规范规定并满足设计要求。2 预应力管道在压浆前应清除内部的杂物及积水。采用真空辅助压浆时，其气密性应达到有关技术规范的规定。3 管道最高位置应设置排气孔，排气、排水孔应在原浆溢出后方可封闭。4 应在设计要求的时间内进行压浆，同一管道压浆应连续一次

20、完成。不得有漏压浆的管道。5 压浆过程中及压浆完成后48h内，环境温度低于5时应采取防冻或保温措施。6 应按设计要求浇筑封锚混凝土。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1浆体强度（MPa）在合格标准内2压浆压力值（MPa）满足施工技术规范规定3稳压时间（s）满足施工技术规范规定外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7 钻孔灌注桩 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目钻孔灌注桩 工作,经自检合格

21、，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。钻孔灌注桩分项工程质量检验评定表分项工程名称： 钻孔灌注桩所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 成孔后应清孔，并测量孔径、孔深、孔位和沉淀厚度，确认满足设计要求并符合施工

22、技术规范规定后，方可灌注水下混凝土。 2 水下混凝土应连续灌注，灌注时钢筋笼不应上浮。3 嵌入承台的锚固钢筋长度不得小于设计要求的锚固长度。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率 (%)合格判定1混凝土强度（MPa）在合格标准内2桩位（mm）群桩100排架桩503孔深（m）设计值4孔径（mm）设计值5钻孔倾斜度（mm）1S，且5006沉淀厚度（mm）满足设计要求7桩身完整性每桩均满足设计要求；设计未要求时， 每桩不低于类外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日注：S为桩长，计算

23、规定值或允许偏差时以mm计。表B.0.7 灌注桩桩底压浆 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项 目灌注桩桩底压浆 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。灌注桩桩底压浆分项工程质量检验评定表分项工程名称： 灌注桩桩底压浆所属分部工程名称： 辅助墩工程部位：（桩号、墩台号、

24、孔号） 某某建设项目 所属建设项目（合同段）： 项目工程所属单位工程： 项目工程 施工单位： 分项工程编号：基本要求1 应通过试验确定压浆相关参数，并制定压浆方案。2 压浆机械设备、压浆管路、接头及阀门等应进行耐压检验，检验结果应满足压浆方案要求。3 应在桩底混凝土凝固前及时冲开压浆阀，并按设计要求和施工技术规范规定进行压浆操作。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1浆体强度（MPa）在合格标准内2压浆终止压力值（MPa）满足压浆方案要求3压浆量（L）满足压浆方案要求4稳压时间（min）5外观质量质量保证

25、资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日表B.0.7承台等大体积混凝土结构 报审、报验表工程名称： 项目工程 编号： 001致： （项目监理机构）我方已完成 某某建设项目承台等大体积混凝土结构 工作,经自检合格，请予以审查或验收。附件： 隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年 月 日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年 月 日注：本表一式二份，项目监理机构、施工单位各一份。承台等大体积混凝土结构分项工程质量检验评定表分项工程名称： 承台等

26、大体积混凝土结构工程部位：（桩号、墩台号、孔号） 某某建设项目所属建设项目（合同段）： 项目工程所属分部工程名称： 辅助墩所属单位工程： 项目工程 施工单位：分项工程编号：基本要求1 水化热引起的混凝土内最高温度及内表温差应控制在允许范围内。2 施工缝的设置及处理应满足设计要求并符合施工技术规范的规定。实 测 项 目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、 代表值合格率(%)合格判定1混凝土强度（MPa）在合格标准内2平面尺寸（mm）B3030B30B/10003结构高度（mm）304顶面高程（mm）205轴线偏位（mm）156平整度（mm）8外观质量质量保证资料工程质量等级评定检验负责人： 检测：
