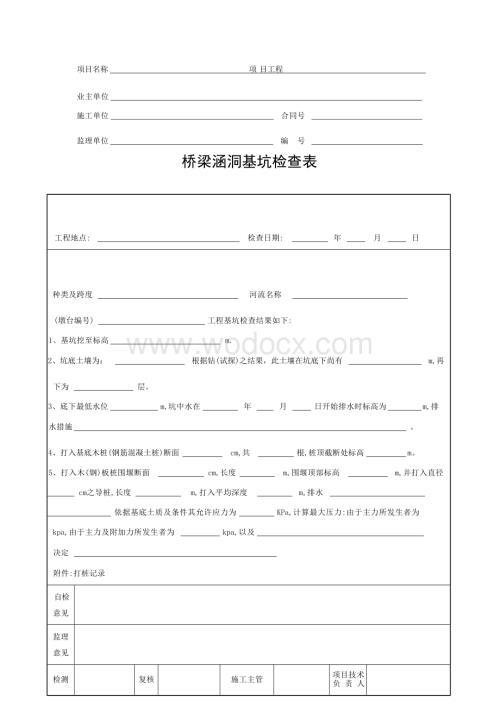

1、项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 桥梁涵洞基坑检查表工程地点: 检查日期: 年 月 日种类及跨度 河流名称 (墩台编号) 工程基坑检查结果如下:1、基坑挖至标高 m.2、坑底土壤为： 根据钻(试探)之结果，此土壤在坑底下尚有 m,再下为 层。3、底下最低水位 m,坑中水在 年 月 日开始排水时标高为 m,排水措施 。4、打入基底木桩(钢筋混凝土桩)断面 cm,共 根,桩顶截断处标高 m。5、打入木(钢)板桩围堰断面 cm,长度 m,围堰顶部标高 m,并打入直径 cm之导桩,长度 m,打入平均深度 m,排水 依据基底土质及条件其允许应力为 KPa,计算最大压力:

2、由于主力所发生者为kpa,由于主力及附加力所发生者为 kpa,以及 决定 附件:打桩记录自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编 号 沉井沉箱封底检查表工程地点: 检查日期: 年 月 日种类及跨度 河流名称 (墩台编号) 工程基坑检查结果如下:1.于 年 月 日开始下沉,刃口最初标高 m,于 年 月 日沉妥,其下层为 层,刃口标高为 m。2.此项土层对主力之承压力可定为 kpa,计算最大压力:由于主力所发生者为 kpa,由于主力及附加力所发生者为 kpa.3.为检定事先进行之调查资料,曾进行试挖(或试钻),低于刃口深达 m

3、,并发现 4.依据横向及纵向中线,于沉井(箱)内进行水平测量的结果为:上游刃口标高 m,顺水流左侧刃口标高 m,下游刃口标高 m,顺水流右侧刃口标高 m。5.设计要求襟边尺寸为 m,由于沉井(箱)位置偏斜,将来襟边尺寸应为:上游为 m,顺水流左侧为 m,下游为 m,顺水流右侧为 m.经以上检查认为 决定 自检意见监理意见检测复核施工主管项目技术负 责 人项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 桥梁墩台中线、水平跨度检查表工程地点: 检查日期: 年 月 日墩台中线墩台支承垫石水平墩台跨度决定附件自检意见监理意见检测复核施工主管项目技术 负 责 人注：附件系指各项目的实

4、测资料。项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编 号 钢筋混凝土桥梁架设前墩台顶帽及梁部尺寸检查表架设钢筋混凝土桥梁 孔 m1.经检查各部尺寸如下：第1孔第2孔第3孔第4孔第5孔第6孔第7孔第8孔墩 台 部 分净 空左右梁 跨左右支座水平左右支座宽左右计算伸缩缝左右2.钢筋混凝土桥梁出厂验收合格证情况：根据以上检查认为:自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 桥梁架设检查表工程地点: 检查日期: 年 月 日线路情况: R= j= 类型及孔跨:本桥于 年 月 日开始架设至 年 月 日架设完毕,经检

5、查结果如下:1.架桥中线及梁缝情况(见桥梁底平面示意图)2.桥台(墩)支座间是否平贴 3.支座所用垫片材料层数及其厚度 4.梁身有无损坏,及其部位补救措施 5.本桥固定端在 方向。6.其他情况 根据以上情况认为: 附件:桥梁底平面示意图:梁、支座出厂合格证编号：各墩台架梁记录表。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 预应力钢筋混凝土梁架设检查表 大桥 号墩(台)架设部位： 号墩至 号墩1.梁片编号 实测跨度 m,墩跨 m。2.固定支座设在第 号墩上,其中心位置计算调整值为 mm.3.架梁日期 ,梁片张拉日期 。4

6、.架梁时气温 .5.活动支座计算偏移值为 mm,实际偏移值为 mm.6.梁片纵向偏差值允许 mm,实际在 号墩端,偏上下游 mm.在 号墩端,偏上下游 mm.7.支座底板四角水平高差在 号墩端为 mm.在 号墩端为 mm.支座底板标高与设计标高之差在 号墩端为 mm.在 号墩端为 mm.8.支座下已用铁楔在四角抄死.附注:固定支座计算调整值已考虑梁跨误差、墩跨误差、收缩、徐弯等影响，活动支座偏移值已考虑收缩、徐变、温差 等影响。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 筑岛沉井刃脚灌注混凝土前检查表 大桥 号墩(台)

7、沉井刃脚灌注混凝土前经于 年 月 日检查，基结果如下：1.原地面标高 ,挖土后地面标高 ,填土夯实后地面标高 。2.原土质情况 ,新填土为 。3.支垫情况 。4.模板或(土壤)尺寸误差 。 5.钢筋绑扎情况 。 6.预埋件放置情况 。 7.支撑情况 。根据以上资料，同意灌注沉井刃脚混凝土。附件： 1.高低刃脚沉井尚需注明刃脚各部标高。2.附原土及新土承压力资料。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编 号 沉井接高检查表 大桥 号墩(台)本沉井第 节接高前于 年 月 日检查结果如下：1.沉井接高前高度为 m,本节高度为 m

8、,本节混凝土数量 级。2.实测刃脚平面偏移情况 实测井顶平面偏移情况 沉井实际倾斜情况 最大扭角为 度 分。3.钢筋及预埋件、预埋孔到安装完毕并符合设计图。4.沉井悬浮状态时，混凝土灌注前沉井吃水深度为 m,混凝土灌注后沉井吃水深度为 m。5.混凝土灌注前刃脚平均标高为 m,河床标高为 m。6.所有施工临时支撑、脚手架、安全设施均牢固完善。经检查以上资料符合规定，同意灌注混凝土。附件： 1.有关测量资料。2.混凝土施工配合比。3.模板安装检查表。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编 号 沉井基础封底检查表 大桥 号墩(

9、台)本沉井已于 年 月 日下沉完毕，检查结果如下：1.沉井刃脚设计标高为 m,实际刃脚底平均标高为 m,其中最高点标高为 m,最底点标高为 m,隔墙下泥面标高为 、 、 、m.(多隔墙者应分开填)2.沉井设计中心里程为 ，实际中心里程为 。实测刃脚平面偏移情况 实测井顶平面偏移情况 沉井实际倾斜情况 最大扭角为 度 分。3.沉井清基情况 ，设计基底地质为 ,经取样验证实际地质为 。4.围堰内水位标高为 m,围堰外水位标高为 m。经检查以上资料符合规定，同意灌注混凝土。附件： 1.围堰内外水位及河床标高示意图。2.有关测量资料、潜水工检查资料。自检意见监理意见检测复核施工主管项目技术 负 责 人

10、项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 钢围堰制造、拼装检查表 大桥 号墩(台)钢围堰已于 年 月 日制造拼装完成经检查结果如下：1.钢围堰结构部分（1）钢围堰结构均已按照设计图制造和拼装。（2）钢围堰上的起吊设备如吊点、托架、平衡重均已按照设计图制造和安装。（3）锚柱和有关杆件均已制造、安装完善，其中混凝土亦填充完毕。（4）外导环及其插打钢板桩的设备已安装完善。2.导向船设备部分（1）导向船的联接梁已安装完善。（2）导向船上的导向架已安装完善。（3）导向船内的压仓物已按设计要求安置。（4）导向船上的起吊设备如滑车、绞车等均已正确安装，起吊能力合乎要求。（5）稳定钢

11、围堰和导向架的缆风绳均已安好。（6）锚碇设备良好。3.定位船设备部分（1）定位船及锚碇设备如主锚、边锚、绞车及滑车等均已安装完善。（2）旧航道的封锁和新航道的通行，均于航道管理部门办好手续。（3）航道标志已设置完毕。4.浮运工作（1）浮运时的气象情况已与气象部门联系好。（2）浮运的航道已与航道部门联系好并已在上下游设置监视哨。（3）拖轮具有足够马力，并能正常运行。根据以上各项情况同意进行浮运和围堰试吊工作。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编号 浮运钢沉井起吊下水前检查表 大桥 号墩(台)钢沉井、导向船锚碇设备及起吊设

12、备均已安装完毕，经检查结果如下：一、钢沉井结构部分1.本次共起吊直径 m钢沉井 节高 m,重 t,已按设计图拼装焊接完毕,并经 试验水密性能合格。2.钢刃脚 填 级混凝土，高 m,重 t,连同钢沉井总重 t。3.根据计算钢沉井下水后吃水深 m,沉井顶露出水面 m。二、锚碇设备1.导向船及其舾装，锚碇设备已按照( ）号设计图要求抛锚、安装完毕。其中：主锚共 个,型号为 ，主锚绳规格为 。尾锚共 个，型号为 ,尾锚绳规格为 。边锚共 个,型号为 ,边锚绳规格为 。2.钢沉井接绳已按 号设计图设置，拉绳规格为 。三、起吊设备1.导向船已按 号图要求每舱压重 t,最大吃水深度 mm。2.导向船联结梁，

13、主吊点塔架、辅助吊点塔架已按 号设计图要求拼装完毕，并经检查合格。 3.主吊点及辅助吊点起吊设备已安装完毕，并经试吊符合设计要求。四、根据测量资料，导向船的平面位置及其倾斜情况如下：1.顺桥中线方向导向船偏 游 cm。2.垂直桥中线方向导向船偏 岸 cm。3.导向船顶平面高差，顺桥向 cm,垂直桥向 cm。五、根据测量，钢沉井起吊后拼装船撤出航道已无障碍。六、钢沉井起吊时，风向 风力 水深 流速 根据以上检查情况，同意钢沉井起吊下水。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项 目工程 业主单位 施工单位 合同号 监理单位 编 号 钢围堰下沉检查表 大桥 号墩(台)钢围堰已

14、于 年 月 日继续拼装完毕，第： 次下沉前检查情况如下：1.钢结构和木结构制造拼装质量均已合格。2.钢围堰起吊设备和导向船地锚碇设备质量均已合格。3.定位船的位置和锚碇设备均已完善。4.根据测量资料，钢围顶平面位置及其倾斜情况如下：（1）顺桥中线方向，围堰顶中心向 岸偏 cm；（2）垂直桥中线方向，围堰顶中心向 游偏 cm；（3）围堰顶面轴线两端的水平高差： 岸方向 cm；上下游方向 cm；（4）围堰平面扭转的角度为： 度（顺时针方向）；（5）测量时间为： 。根据以上各项，同意进行第 次下沉，并将围堰底下沉到标高 m。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主

15、单位 施工单位 合同号 监理单位 编 号 底节钢沉制造及拼装检查表 大桥 号墩(台)底节钢沉井系按图号 制造，钢材为 ，分 块,高 m,底节共重 t,焊接及制造公差均按设计要求办理，并于 月 日在 进行整体拼装，试装时沉井尺寸为长(一个方向外径) mm,宽(垂直方向外径) mm,宽(垂直方向外径) mm,高 mm,制造单位为 。底节钢沉井于 月 日在拼装船(夯实后地面)上拼装完毕,焊接及拼装公差均按设计办理,拼装完毕mm,后沉井尺寸为长(一个方向外径) mm,宽(垂直方向外径) 高 mm,制造单位为 。底节钢沉井于 月 日在拼装船（夯实后地面）上拼装完毕，焊接及拼装公差均按设计办理，拼装mm,

16、宽(垂直方向外径完毕后沉井尺寸为长(一个方向外径) ) mm,高 mm,水密试验 根据以上检查,同意底节钢沉井接高或灌注混凝土。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编 号 浮运钢沉井接高检查表 大桥 号墩(台)第 节直径 m,钢沉井接高前于 年 月 日检查结果如下：1.接高前钢沉井高度为 m,重 t,吃水深度 m,沉井露出水面 m,顶面水平高差 cm,钢刃脚距离河床面 mm。2.本次接高沉井 m,重 t,并填充混凝土（水） t,连同接高前钢沉井共重 m。t3.接高后主吊点承重 t,小于主吊点设计值 。4.经检查导向船锚碇情况良好,导向船平面位置经检查为:顺桥中线方向偏 游 cm,垂直桥中线方向偏 岸 cm。5.接高时水位为 m,流速为 m/s,风向 ,风力 。根据以上检查，同意接高。自检意见监理意见检测复核施工主管项目技术 负 责 人项目名称 项目工程 业主单位 施工单位 合同号 监理单位 编 号 钢箱梁钢板检查表（一）日期： 年 月 日板 厚炉号批号对 比化学成分（%）拉力试验180冷 弯-40 纵向冲击判 定CMnSiPSVNbTiAICeq(MPa)(%)厚度161635355050标准值证书值复验值备注自检意见监理 意见检测复核施工主管项目技术负责人项目名称
