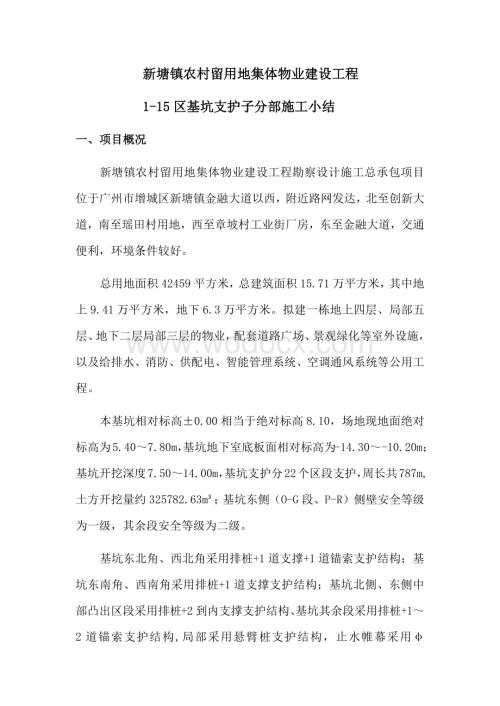

1、新塘镇农村留用地集体物业建设工程1-15区基坑支护子分部施工小结一、项目概况新塘镇农村留用地集体物业建设工程勘察设计施工总承包项目位于广州市增城区新塘镇金融大道以西，附近路网发达，北至创新大道，南至瑶田村用地，西至章坡村工业街厂房，东至金融大道，交通便利，环境条件较好。总用地面积42459平方米，总建筑面积15.71万平方米，其中地上9.41万平方米，地下6.3万平方米。拟建一栋地上四层、局部五层、地下二层局部三层的物业，配套道路广场、景观绿化等室外设施，以及给排水、消防、供配电、智能管理系统、空调通风系统等公用工程。本基坑相对标高0.00相当于绝对标高8.10，场地现地面绝对标高为5.407

2、.80m，基坑地下室底板面相对标高为-14.30-10.20m；基坑开挖深度7.5014.00m，基坑支护分22个区段支护，周长共787m,土方开挖量约325782.63m；基坑东侧（O-G段、P-R）侧壁安全等级为一级，其余段安全等级为二级。基坑东北角、西北角采用排桩+1道支撑+1道锚索支护结构；基坑东南角、西南角采用排桩+1道支撑支护结构；基坑北侧、东侧中部凸出区段采用排桩+2到内支撑支护结构、基坑其余段采用排桩+12道锚索支护结构,局部采用悬臂桩支护结构，止水帷幕采用850600三轴搅拌桩止水。排桩采用旋挖桩12001400，嵌固段7.09.0m。坑中坑采用土钉墙支护。工程概况及施工过程

3、中各合作单位有：工程名称新塘镇农村留用地集体物业建设工程工程地址广州市增城区新塘镇金融大道以西建筑面积15.71万工程造价78175.44448万结构类型框剪结构层数-2F/-3F/4F建设单位广州市增城区新塘镇人民政府顾问单位清远清城万达广场有限公司设计单位深圳市同济人建筑设计有限公司勘察单位核工业广州工程勘察院监理单位广州建筑工程监理有限公司施工单位中国建筑第四工程局有限公司质量监督单位广州市增城区建设工程质量安全监督站二、施工情况1、本工程于2017年6月25日开工，2017年10月20日完工。2、其中基坑支护子分部过程中分三次验收，第一次于2017年10月20日基坑中间验收；第二次于2

4、017年11月10日基坑分段验收；第三次于2018年1月24日基坑终验收。3、材料标准及工程质量评定的主要依据新塘镇农村留用地集体物业建设工程基坑支护设计方案 核工业广州工程勘察院新塘镇农村留用地集体物业建设工程详勘报告建筑地基基础设计规范（GB50007-2011）；土方与爆破工程施工及验收规范（GB50201-2012）；建筑基坑工程监测技术规范（GB50497-2009）； 建设部建质200987 号文危险性较大的分部分项工程安全管理办法。建筑桩基技术规范（JGJ 94-2008）；建筑基坑支护技术规程（JGJ120-2012）；建筑边坡工程技术规范(GB50330-2013)岩土锚杆与

5、喷射混凝土支护工程技术规范（GB50086-2015）；建筑地基基础工程施工质量验收规范（GB50202-2002）建筑工程施工质量验收统一标准（GB50300-2013）工程测量规范（GB50026-2007）混凝土结构工程施工质量验收规范（GB50204-2015）4、 过程管控工程材料根据用料计划，由项目材料部及时采购、供应，并按计划要求的日期进场。各种工程材料本着先实验、后定点，并经监理工程师确认后，才能订购，严格进场材料抽检制度，把好原材料质量关，杜绝伪劣材料进场。其他材料包括周转材料要选择国内国外知名厂家购买，地材就近选择优质料场购买。材料进场由项目经理部负责验收，并请监理现场抽检

6、，需要复试的材料，则由实验员随机抽样送检，约请监理作见证。我司所选用的材料、设备，必须经监理工程师和建设单位的审定，严禁擅自代用材料和使劣质材料；对进场的物资必须进行标识，按照已经检验、未经检验和检验不合格三种状态进行分类堆放，严格保管；对于不合格的物资，坚决要求不准进场，同时要注明处理结果和材料去向，对不合格物资处理，应建立台帐。三、 基坑支护施工过程情况1、 三轴搅拌桩施工情况：止水帷幕采用三轴搅拌桩，三轴搅拌桩直径850mm，间距600mm。加固材料为42.5普通硅酸盐水泥，水泥浆的水灰比约为1.21.5，根据实际地质情况调整，掺入比不低于20，单根（每幅三根）水泥用量约为220kg/m

7、。被动区土体止水采用桩径850600搅拌桩，采用喷浆工艺成桩，搅拌桩施工须四搅四喷成桩，固化剂为42.5R复合硅酸盐水泥浆，掺入比不低于20，水泥用量约为220kg/m ，三轴搅拌桩总工程量约19122.5m。2、 灌注桩施工情况：支护桩采用单排桩布置，设计桩径为1200mm，支护桩共计约565根。围护桩采用旋挖灌注桩，为12001400；支护桩共计约565根；桩长控制标准为嵌固段7.0m。3、 预应力锚索施工情况：本工程双排桩冠梁面混凝土浇筑时在距坑壁2.7m 位置预埋200PVC 管，埋设角度30，当基坑开挖到-3.50时进行第一道预应力锚索施工。设计锚索为12 根75 钢绞线，锚索设计孔

8、径168mm、间距1.4m1.5m，施工总长度为4349m（自由段7m、10m，锚固段24m39m），锚索设计轴力值600KN400KN，锁定值为420KN270KN。四、 施工过程中质量管理及文明施工1、 质量保证体系根据新塘镇农村留用地集体物业建设工程项目基坑支护工程特点，为了保证降水工程施工始终处于质量监控状态下进行，必须要建立一套质量保证体系。（1）实施质量管理计划本工程要建立以项目经理、项目工程师参加的质量检查组，针对基坑支护子分部工程施工的特点制定各项工程质量管理制度和质量保证措施，每周对降水施工作业现场进行全面质量检查。建立QC小组，积极开展质量教育、质量检查、质量评比活动，进行

9、质量活动所包括内容有：合同评审：由项目经理组织有关人员对降水施工合同进行评审，认真分析合同文件中对本降水施工的各项要求，及时修改施工组织设计，重新安排施工力量，保证合同的履行；物质采购质量控制：按照施工组织设计提出的材料计划进行采购，对进入施工现场的材料必须具备完整资料，并填写材料验收记录。产品标识和可追塑性：对进入施工现场的产品必须要进行分类标识，专人负责，确保这些产品的可追溯性；对所完成的单项工程也要进行标识，专人负责。施工过程质量控制：包括施工组织设计的编制、审查 ，降水设计、规范、施工图纸的技术交底，施工过程中的设计变更或新增降水设计，施工关键工序和特殊工序控制，机械设备性能完好控制。

10、试验和检验：对进入现场的各种材料要进行样品试件的抽样和试验，对分项工程完成后要进行检验，确定为合格产品后才能进行下道工序，分部工程也必须做质量检查验收，填写质量验收记录；对不合格的产品控制，严格控制不合格材料进入施工现场并使用，对各分项工程和分部工程出现不合格产品时，根据其造成损失程度，进行评审和处理，确保合格产品进入下一道工序。（2）关键工序、特殊工序的质量控制本降水工程的关键工序是集水井成井，并井质量和成井质量不好将影响所有其它工序进行。对关键工序必须严格按作业指导书要求施工，对施工过程要进行连续质量监控，认真验收，若不符合质量要求必须返工，要以关键工序、特殊工序的质量控制带动其它各工序的

11、质量控制，使降水工程施工质量达到要求。（3）质量保证具体措施项目经理部设置质量控制机构，配备足够的有经验的技术人员、质检人员、管理人员和操作人员。参加本项目降水工程施工的各类人员必须是经过培训的合格人员，对特殊工艺、特殊工种作业人员应有国家授权的有关机构颁发的资格证书，对培训的合格人员及特殊工种及业主提交质量管理工作报告。对参与降水工程的各类人员进行质量教育，使其明确各自的质量责任，了解可以指导操作的各种规程和标准，关键工序和特殊工序的作业指导书。贯彻执行“项目经理是工程质量第一责任人，施工操作人员是直接责任人”的原则。根据与降水工程有关规范和技术标准，编制工程质量计划，建立质量管理程序，设立

12、以项目经理为代表的行政管理体系，抓好施工全过程中的质量控制、检查和监督。在施工过程总中，对所有材料、机械设备、施工工序等要建立并实施质量记录，对质量记录的编写、收集、分发、归档等要做出明确的规定。制定不合格品控制程序，及时将不合格项报告及其建议的处置方案和有关技术处理方案报业主及其代表审查认可，必须认真分析、明鉴并查明起因，采取措施。对降水工程所需的材料、半成品供货商要进行资格评审，并对材料、半成品进行检验和试验，将资格评审报告以及检验、试验结果报告业主、监理认可后方可使用。2、 原材送检及检测情况三轴搅拌桩数量汇总表序号支护去段序号数量（幅）备注1AP132PQ93QR324RB505BC1

13、16CC57CD158DE289EF2910FG2911GH7012HI2813IJ2814JK4415KL3416LM4717MN2918NN1119NO7620OO2221OA2822KC9923合计737支护桩数量汇总表序号支护去段序号数量（根）备注1AA282AB BC203BB474CC55CD136DE247EF258FG229GH6010HI2311IJ2412JK3713KL3014LM4015MN2316NN917NO6018OO2119OA2220出土车道1821出土车道2822出土车道3723PQ824QR24合计565（1） 三轴搅拌桩原材送检材料名称规格送检组数复检结

14、果水泥P.O 42.5R14合格（2） 支护桩原材送检钢筋原材材料名称规格送检组数复检结果直径8mmHPB3002合格直径10mmHRB400E1合格直径16mmHRB400E1合格直径20mmHRB400E4合格直径25mmHRB400E2合格直径28mmHRB400E5合格直径32mmHRB400E1合格钢筋焊接材料名称规格送检组数复检结果钢筋焊接HRB400E 20mm2合格钢筋焊接HRB400E 25mm2合格钢筋焊接HRB400E 28mm2合格混凝土送检：材料名称规格送检组数复检结果试块标准养护C30565合格（3） 预应力锚索原材送检材料名称规格送检组数复检结果水泥P.O 42.

15、5R21合格钢绞线15.2mm3合格工作锚具样品标记：M153合格夹片/1合格3、检验批验收情况：（1） 混凝土灌注桩（钢筋笼）检验批质量验收记录565批次。（2） 混凝土灌注桩检验批质量验收记录565批次（3） 土钉墙检验批质量验收记录737批次（4） 锚杆检验批质量验收记录519批次（5） 锚杆（土钉）隐蔽工程质量验收记录519批次4、质量控制资料收集情况：本工程所有质量控制资料均收集齐全，经核查，均符合验收要求，质量控制资料详见下表：序号项目资料名称份数1基坑支护图纸会审、设计变更、洽商记录1份2隐蔽工程验收记录1084份3锚索检测报告3份4子分部工程质量验收记录1份5.文明施工在文明施

16、工方面，为了提高工程项目的管理水平，增强企业的综合素质，树立文明施工的企业形象，在本工程的整个施工过程中，项目文明施工管理机构及公司文明施工检查团定期对项目进行检查，除此之外，还不定期的进行抽查，重点针对上一次检查中发现的不足之处，检查其是否认真地作了相应的整改，对于屡次整改不合格的，进行相应的处罚。每次检查均认真做好记录，指出其不足处，并限期责任人按要求进行整改。为了鼓励先进，鞭策后进，对在每次检查中做得好的进行适当的奖励，对于做得差的给予必要的惩罚，并督促其改进，本工程采用的是包干制度，责任已经具体到了每个责任人身上，明确其责、权、利，实行责、权、利三者挂钩。五、结论在整个施工过程中未发生质量和安全事故，感谢广州市增城区建设局、安监站等上级主管部门及建设、勘察、设计、监理等有关单位的协助与支持。我公司在本项目的施工过程中履行合同约定，严格遵守法律、法规和工程建设强制性标准的要求，工程质量符合验收规范的要求，我公司对本工程的施工质量自评为合格，可以交付验收。 中国建筑第四工程局有限公司 新塘镇农村留用地集体物业建设工程项目部
